Sujet : Microbloc Brunet Nouveau De fdevlos  Le 13-05-2010 à 09:40 sta

    Bonjour,

    J'ai un petit soucis avec un bloc HF de marque Brunet qui semble correspondre à celui-ci

    Il possède néanmoins une connexion supplémentaire que l'on distingue en haut à gauche sur la photo.

    Si je respecte les branchements proposés (montage parallèle) en utilisant la triode d'une 6E8, j'ai bien l'impression d'obtenir un oscillateur local (visu du signal à l'oscillo sur connexion A). La fréquence change en manoeuvrant le CV. Problème, l'action sur le sélecteur PO/GO ne modifie en rien cette oscillation.

    Quelques questions donc :

    - est-ce vraiment un Microbloc Brunet
    - quelqu'un a-t-il déjà rencontré ce bloc (voir photo)
    - si oui en possède-t-il le schéma de bobinage et en connaît-il le branchement.


    Merci d'avance pour votre aide toujours précieuse.

    Sur le post suivant, la photo du dessous ...





Sujet : Microbloc Brunet Nouveau De fdevlos  Le 13-05-2010 à 09:43 sta

    le dessous ...

    Est-ce normal que la connexion identifiée PU sur le schéma soit connecté entre la bobine oscillatrice PO et le condo 47.5 pF que l'on voit sur la photo. Si ce n'est pas normal ce serait la preuve qu'il ne s'agit pas du Microbloc Brunet ...

 Fichier
.PDF



Sujet : Microbloc Brunet Nouveau De fdevlos  Le 13-05-2010 à 13:56 sta

    euh ... c'est surement 475 pF, ça me paraît bizarre une précision de 0,5 pF, non ?


Sujet : Microbloc Brunet Nouveau De Jacques (webmestre)  Le 14-05-2010 à 06:05 sta

    Je pense que c'est plutôt le microbloc 47. Voir les archives.


Sujet : Microbloc Brunet Nouveau De fdevlos  Le 14-05-2010 à 09:22 sta

    Super, merci Jacques pour ce nouveau schéma.
    Les dimensions extérieures semblent correspondre.
    En plus, le schéma interne me sera d'une grande utilité pour contrôler la continuité des bobinages.


Sujet : Microbloc Brunet Nouveau De fdevlos  Le 14-05-2010 à 16:34 sta

    Ca semble le bon bloc malgré une connexion en plus. Les tests au multimètres sont cohérents avec le schéma. Les branchements proposés permettent d'obtenir avec une 6E8 des oscillations différentes en PO et GO.
    Celles de PO -->




Sujet : Microbloc Brunet Nouveau De fdevlos  Le 14-05-2010 à 16:37 sta

    Celles des GO me laissent sceptique toutefois --->




Sujet : Microbloc Brunet Nouveau De fdevlos  Le 14-05-2010 à 16:46 sta

    A y regarder de plus près, j'ai l'impression que celles des GO et perturbée par celles des PO. Les deux se superposent. Les positions du CV oscillateur sont identiques. Doit y avoir un truc qui cloche encore ...


Sujet : Microbloc Brunet Nouveau De fdevlos  Le 30-05-2010 à 19:20 sta

    Bonjour,

    J'ai toujours un problème avec ce bloc.

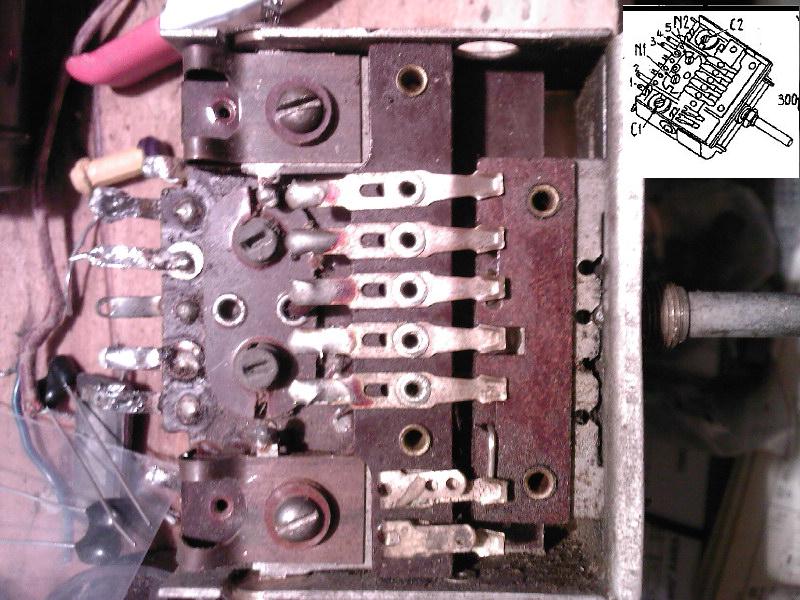

    Je ne crois pas qu'il s'agisse du microbloc 47 (voir photo et croquis : il y a une connexion supplémentaire à gauche, 8 sur le croquis, 7 sur la photo).
    Cette dénomination laisse-t-elle supposer qu'il y en a au moins 46 autres :o[]

    Mais ce n'est pas trop le problème maintenant ayant
    quand même réussi à identifier les trois cosses pour l'oscillateur
    local et les deux cosses pour le circuit d'accord.
    Ca a l'air de fonctionner à peu près sur mon montage.

    Mon problème c'est de savoir quelle FI utiliser avec ce bloc.
    J'ai réglé mes trmf sur 472 kHz et appliqué la procédure
    d'alignement du document cité par Jacques à la lettre.
    Malgré cela, je ne parviens toujours pas à recevoir les stations
    dans de bonnes conditions : elles restent faibles et nasillardes
    et je n'en perçois que 2 en GO. Rien en OC.

    Quelqu'un a-t-il déjà rencontré ce bloc ?
    Quelle serait la FI la plus probable ?
    Je crois savoir que Brunet était un adepte de FI exotiques ... Je suis à la recherche de tout document commercial ou technique Brunet mais je ne trouve pas grand chose.

    Merci d'avance pour votre aide.





Sujet : Microbloc Brunet Nouveau De fdevlos  Le 30-05-2010 à 19:22 sta

    j'oubliais, autre détail qui prouverait que ce n'est pas le 47 : la position des rivets à droite ne correspond pas.
