Sujet : Wavetek 132 Nouveau De fdevlos  Le 28-05-2011 à 08:34 sta

    bonjour,

    J'ai un sweep générator qui donnait quelques signes de faiblesses depuis un moment.
    La sortie sinusoïdale avait parfois du mal à apparaître.
    Ben, ça y est, elle apparaît plus du tout !
    Le géné fonctionne parfaitement pour les autres signaux (triangle, carré),
    il sweep correctement également.

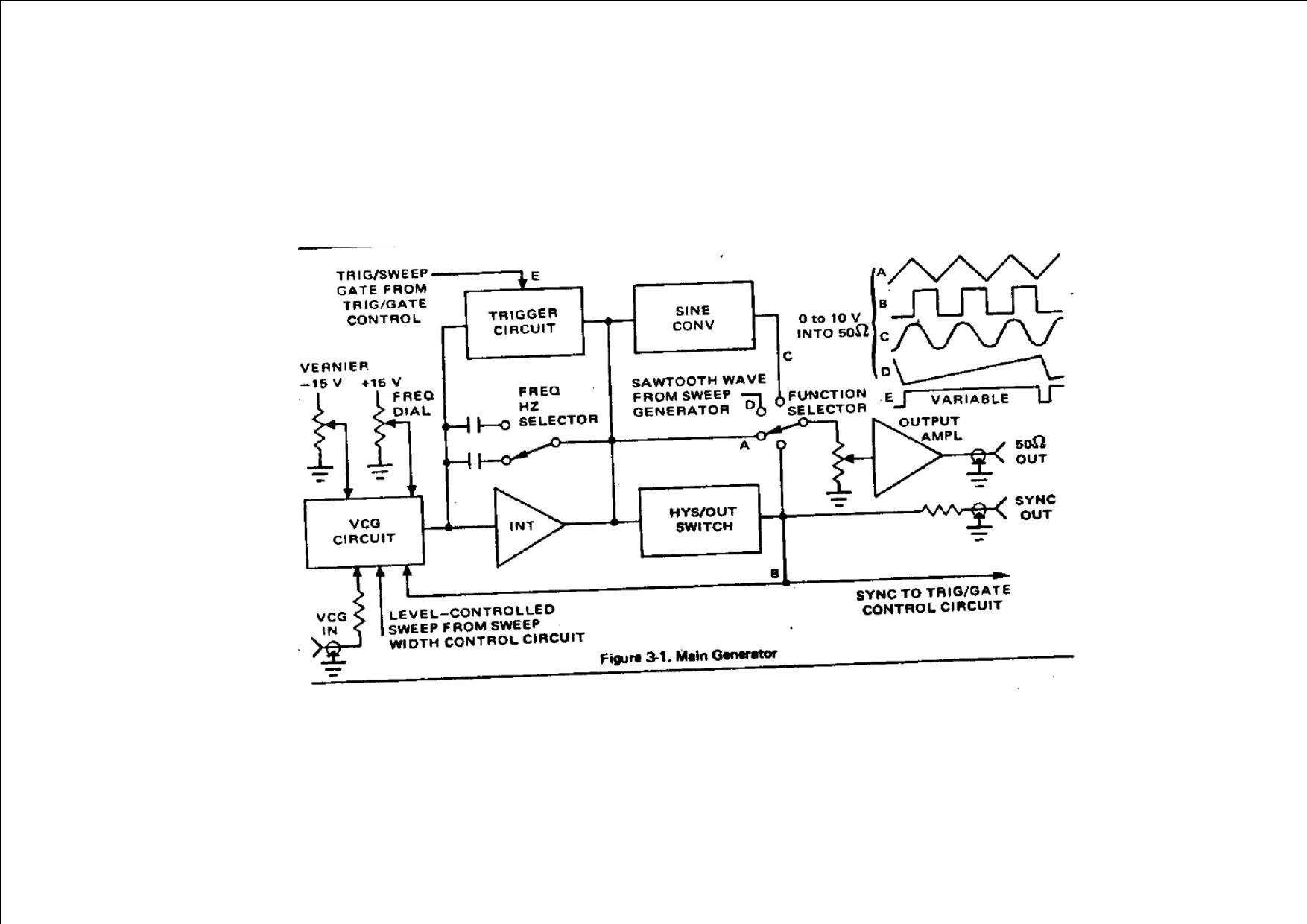

    Le seul schéma que j'ai est celui-ci -->
    J'en conclus que le bloc "sine conv" est défaillant.

    Quelqu'un possède-t-il un schéma plus détaillé ?





Sujet : Wavetek 132 Nouveau De blaisepascal  Le 28-05-2011 à 08:54 sta

    Bonjour et bon week-end,

    La documentation complète est disponible sur BAMA ici

    Il pourrait aussi s'agir d'un mauvais contact sur le commutateur de formes d'ondes.

    Pascal


Sujet : Wavetek 132 Nouveau De Adams  Le 28-05-2011 à 09:54 sta

    Bonjour

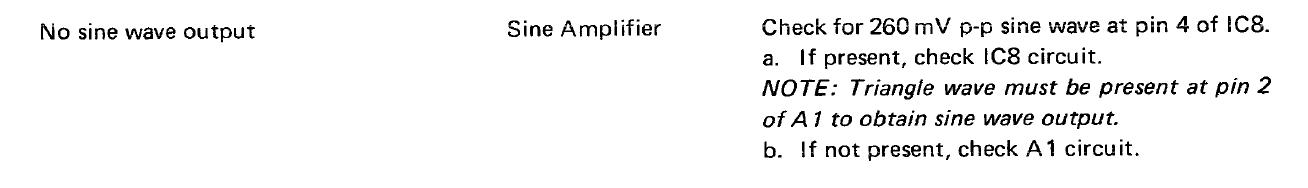

    En PJ les controles à faire.
    Espérons que le problème n'est pas dans A1 circuit spécifique Wavetek dont on ne sait rien.




Sujet : Wavetek 134 Nouveau De fdevlos  Le 28-05-2011 à 10:00 sta

    merci, et pardon. Je me m'embrouille mon autre wavetek, le 142 !
    C'est en fait le Wavetek 134.
    Peut-être que le sine converter du 132 est très proche de celui du 134.
    Ca pourra peut-être aider quand même.


Sujet : Wavetek 134 Nouveau De fdevlos  Le 28-05-2011 à 10:21 sta

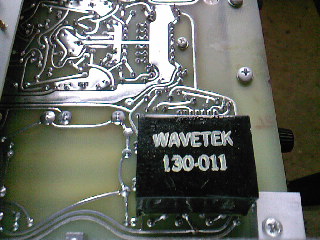

    il doit être très proche, il possède le même circuit spécifique A1 : wavetek 130-011 -->
    Si c'est lui, c'est cuit.
    Espérons que ce ne soit que le contacteur.
    Je vais tenter la procédure de test.




Sujet : Wavetek 134 Nouveau De fdevlos  Le 28-05-2011 à 10:51 sta

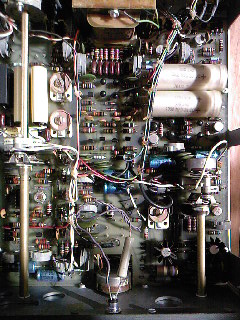

    ça va même plus loin, c'est le même "main board",
    l'implantation des composants est identique -->
    La carte de sweep est independante.
    Comme quoi, les erreurs sont parfois très utiles :-)




Sujet : Wavetek 134 Nouveau De fdevlos  Le 28-05-2011 à 14:03 sta

    bon, ben c'est l'ampli op CA3030. Un signal en entrée (broche 4), rien en sortie (broche 12).
    Le signal amplifié en sortie a été présent un court instant.
    Ca se trouve ce composant ? ou y a-t-il un équivalent ?


Sujet : Wavetek 134 Nouveau De Adams  Le 28-05-2011 à 17:34 sta

    Sur les autres fonctions le signal est-il toujours symétrique par rapport au niveau 0 ?
    Ceci au cas ou le préampli de sortie serait décalé.


Sujet : Wavetek 134 Nouveau De fdevlos  Le 29-05-2011 à 00:39 sta

    non, parfaitement symétrique -->




Sujet : Wavetek 134 Nouveau De fdevlos  Le 23-10-2011 à 21:26 sta

    bonjour,
    J'ai enfin trouvé un CA3030 à moins de 15 euros !

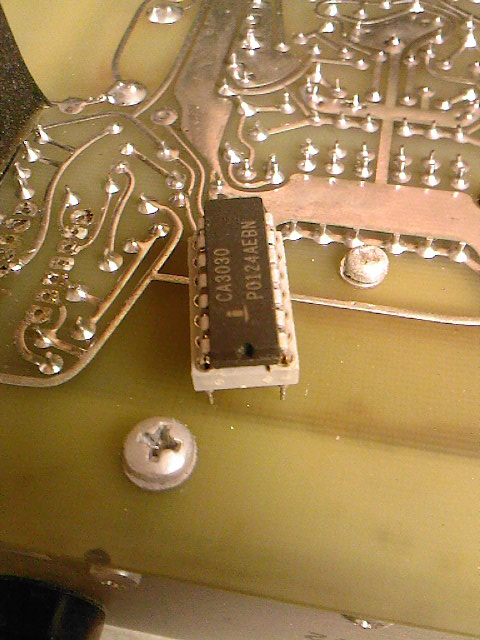

    J'ai opéré en ajoutant un support au cas où -->
    Ca remarche, disons que le signal ne disparaît plus au bout de quelques minutes.

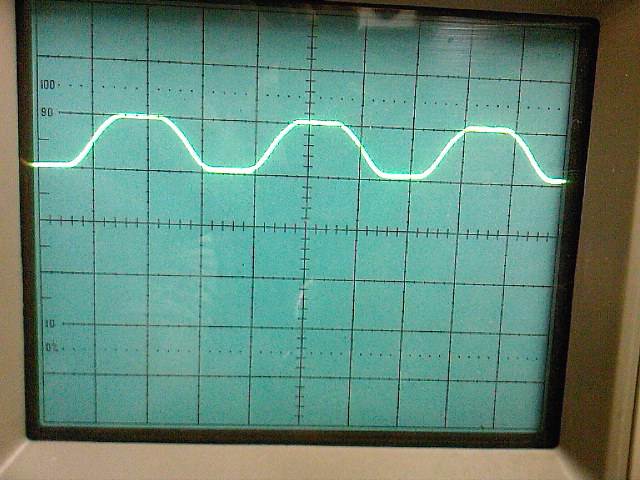

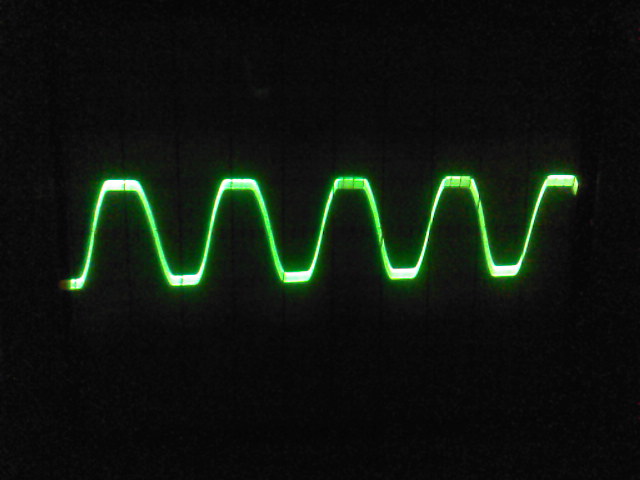

    En revanche, le sine converter semble également dérailler, voici ce qu'il donne à sa sortie
    c'est à dire à l'entrée de l'ampli op.




Sujet : Wavetek 134 Nouveau De fdevlos  Le 23-10-2011 à 21:27 sta

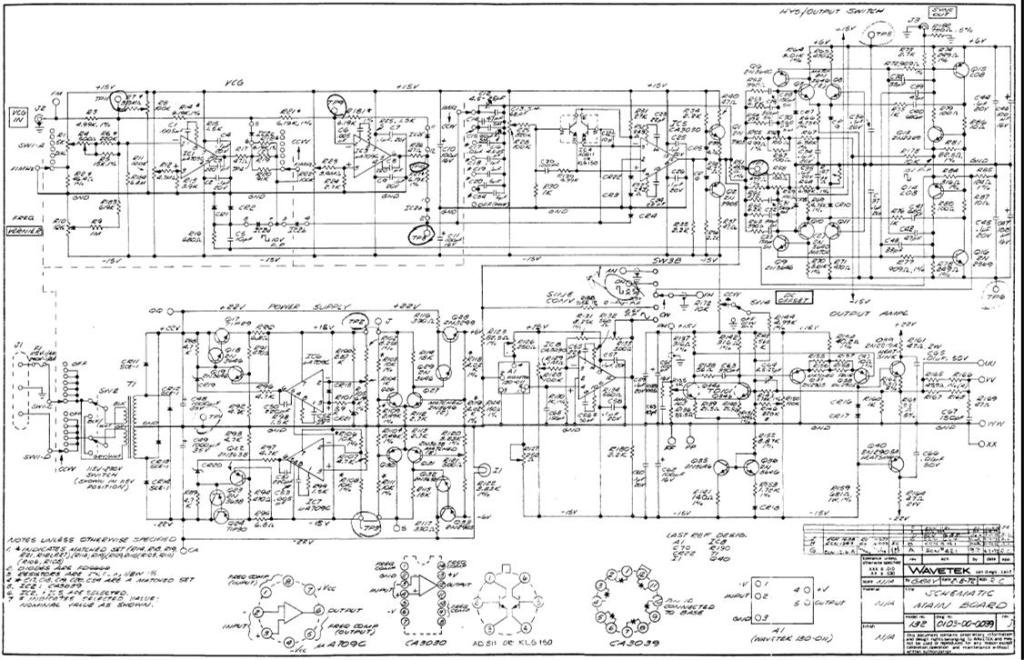

    Le schéma -->
    si quelqu'un a une idée, ou a déjà rencontré ce phénomène ...




Sujet : Wavetek 134 Nouveau De Adams  Le 23-10-2011 à 22:09 sta

    Bonsoir
    Il faut tacher de voir si les réglage donnés page 15 agissent (avant repérez la position des ajustables).
    La sortie de A1 a peut etre trop d'amplitude .


Sujet : Wavetek 134 Nouveau De fdevlos  Le 23-10-2011 à 23:41 sta

    merci. R133 est difficile d'accès,je tenterai demain de le manoeuvrer.
    L'amplitude n'a pas l'air excessive, le signal sur le fil orange plafonne
    à 1 V pp au lieu de 2,5 V.


Sujet : Wavetek 134 Nouveau De fdevlos  Le 24-10-2011 à 23:01 sta

    Bonjour,
    l'action sur R133 n'a aucun effet.
    Tout semble normal en entrée de ce composant A1 :
    - alimentations +15 V et -15 V
    - un beau triangle en entrée de 2,5 V pp mais la sortie reste desesperement écrétée.
    Tant pis, je vais rester avec ce défaut.
    A 80 $ le circuit, je ne pense pas que ça vaille le coup de le changer.
    J'suis quand même content d'avoir changé un ampli op à 14 pattes.
    La sortie est maintenant tout à fait stable.
    J'ai pu expérimenter l'efficacité de la tresse à dessouder.
    On apprend toujours quelque chose de ses échecs :-)


Sujet : Wavetek 134 Nouveau De Adams  Le 25-10-2011 à 08:53 sta

    Bonjour
    R 126 n'agit pas sur la tension alim de A1 ?


Sujet : Wavetek 134 Nouveau De fdevlos  Le 25-10-2011 à 16:26 sta

    bonjour,
    Si, R126 et R127 agissent un peu sur cette tension.
    En fait, j'ai -15,10 V et +15,09 V avant ces résistances
    puis -14,87 V et +14,66 V après, soit quelques 10ème de volts de chute de tension.
    Mais leurs réglages ne modifient en rien la sortie obtenue.
    Je crois que j'ai un autre géné avec ce circuit wavetek,
    j'y ferai des mesures pour comparer.


Sujet : Wavetek 134 Nouveau De Adams  Le 25-10-2011 à 20:22 sta

    Bonsoir

    D'après vos mesures il passerait environ 500 µA dans le circuit .
    On pourrait essayer de baisser un peu plus les tension alim de A1 :
    Soit en mettant une résistance en série avec les pot. soit en mettant une résistance entre 1 ou 4 de A1 et la masse.
    La deuxieme méthode est plus facile à essayer,ça pourrait fonctionner si R126/7 ne sont pas des résistances de charge mais uniquement des réglages des seuils d'écrétage .


Sujet : Wavetek 134 Nouveau De fdevlos  Le 25-10-2011 à 23:22 sta

    Pour être plus précis, les mesures précédentes
    ont été faites pour les positions originales de R127 et R126.
    Je viens de les refaire pour les positions extrêmes correspondant à 250 ohms :
    j'ai respectivement -14,24 V et 14,36 V.

    L'ajout d'une résistance entre 1 ou 4 et la masse me semble facile à réaliser.

    Dommage qu'on ait pas plus d'info sur ce circuit.
    Peut-être quelqu'un a le datasheet du wavetek 130-011, il semble existerici
    wavetek est devenu willtek communications GmbH puis Aeroflex ...


Sujet : Wavetek 134 Nouveau De Adams  Le 26-10-2011 à 08:46 sta

    Bonjour
    On peut avoir le genre de montage de la fig.9 de ce
    site
    éventuellement avec plus de diodes.


Sujet : Wavetek 134 Nouveau De fdevlos  Le 26-10-2011 à 22:22 sta

    Bonjour,
    merci pour le lien. Il existe peut-être des CI pas trop chers qui font le job.
    J'ai tenté de placer une résistance de 100 ohms entre 5 et GND.

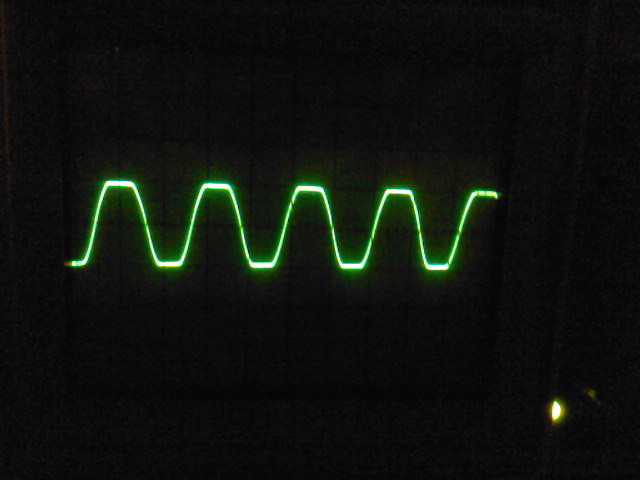

    Ca provoque plutôt l'effet inverse, avant -->

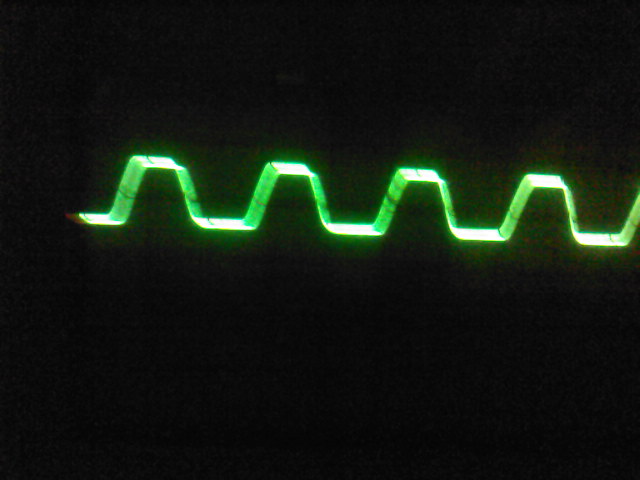

    après -->
    L'écrétage négatif est accentué, l'amplitude totale est réduite.

    A un moment, en plaçant cette résistance, j'ai provoqué un court-circuit
    entre deux pistes ->La sinusoïde est réapparue parfaitement pendant
    quelques secondes. Il doit pas manquer grand chose.




Sujet : Wavetek 134 Nouveau De fdevlos  Le 26-10-2011 à 22:24 sta

    le flou est du à un bouger de l'apn ...


Sujet : Wavetek 134 Nouveau De Adams  Le 26-10-2011 à 23:20 sta

    Bonsoir
    Bon on sait que c'est pas ça !
    Peut etre en mettant une résistance en parallele sur R123 ou R124 pour augmenter ou diminuer la tension d'entrée de A1 qui doit etre assez critique.


Sujet : Wavetek 134 Nouveau De wizhard  Le 27-10-2011 à 00:10 sta



    Bonsoir....
    Question sans doute superflue ! Je n'arrive pas à lire le schéma, qui si je l'agrandis est trop flou. n'y aurait-il pas , vers le "sine converter", une résistance bizarre (CTP) ou une ampoule (voire luciole) servant de R d'émetteur variable avec sa température? ça existait sur beaucoup de GBF, (heath, philips,centrad etc...) et si elle est coupée le symptôme est à peu près ça....
    Peut être pas ça du tout mais comme j'ai déjà eu le coup je le signale...(sur un heathkit)

    Cordialement Daniel[:Hi:]


Sujet : Wavetek 134 Nouveau De Adams  Le 27-10-2011 à 09:01 sta

    Bonjour
    Regardez le schéma directement sur BAMA .

    Les dispositifs de régulation d'amplitude sont employés dans les géné. sinus à pont de Wien.
    Ici on a un géné de fonction ,le premier étage sort directement des signaux triangulaires dont l'amplitude est (en principe ) indépendante de la fréquence.
    On recueille les carrés sur le trigger de commande charge/décharge et pour faire les sinusoides on écrète les triangles .


Sujet : Wavetek 134 Nouveau De fdevlos  Le 27-10-2011 à 19:30 sta

    bonjour,
    alors là, chapeau bas Adams.
    Je viens de tenter la manip : résistance de 100 ohms en parallèle
    sur R123 puis sur R124.

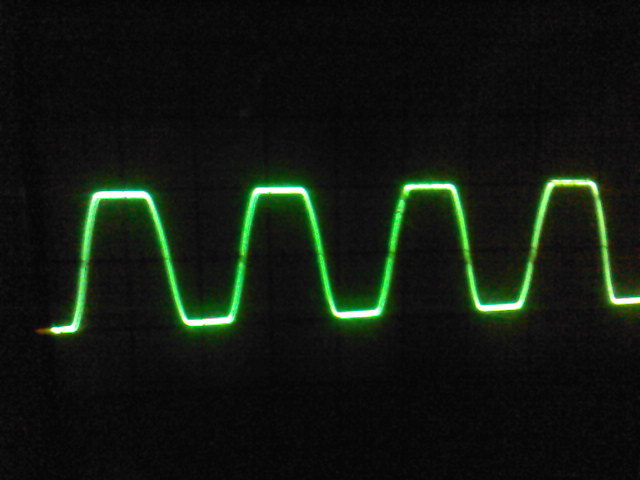

    Autant sur R123, le problème s'accentue (photo 1) -->

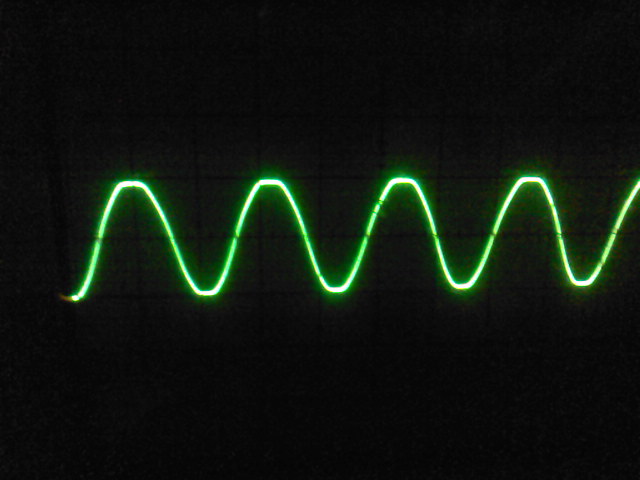

    Autant sur R124, le problème disparaît quasiment (photo 2) -->
    Pour comparaison, la photo avant manip (photo 3) -->

    Pour whizard, le schéma est sur ce lien. En tout cas, merci, reste à déterminer la résistance optimale. Je ne comprends pas trop comment elle agit, la connexion 2 est l'entrée du triangle.




Sujet : Wavetek 134 Nouveau De Adams  Le 27-10-2011 à 19:57 sta

    Bonsoir
    Il y a trop de tension (ou d'intensité) sur l'entrée de AI .
    Passer R124 de 150 à 60 Ohms n'est pas anodin !
    Il serait peut etre bon de voir si une aumentation de la valeur de R 123 n'aurait pas le meme effet ,mais la,il faut dessouder au moins un coté .


Sujet : Wavetek 134 Nouveau De fdevlos  Le 27-10-2011 à 22:01 sta

    Pas de problème pour dessouder, j'ai ce qu'il faut.
    Je tenterai la manip après la Toussaint pour cause de WE.
    J'ai l'impression qu'on est sur la bonne voie.


Sujet : Wavetek 134 Nouveau De wizhard  Le 28-10-2011 à 17:42 sta



    bonsoir...

    Effectivement vu le schéma peu de ressemblances avec un pont de Wien....

    J'ai un géné Interstate qui ressemble un peu (jusqu'à 20 mhz, presque une hétérodyne!!)
    je vais rechercher le schéma, je l'ai.

    A plus Daniel[:Hi:]


Sujet : Wavetek 134 Nouveau De fdevlos  Le 01-11-2011 à 15:35 sta

    Bonjour,

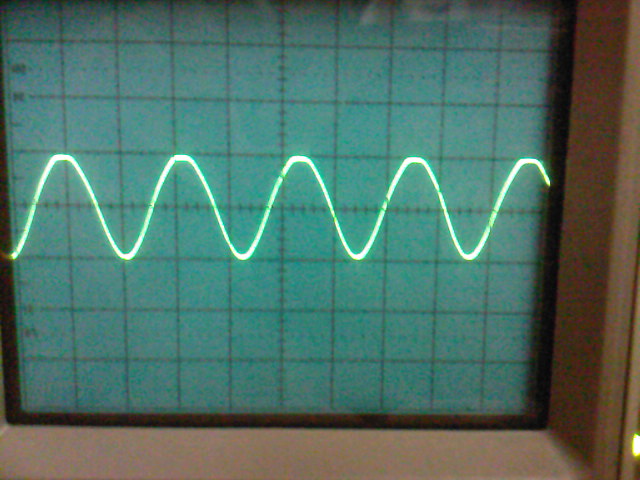

    ça s'améliore. J'ai dessoudé et placé la 100 ohms en série avec
    R123, ça a le même effet -->
    le problème est pratiquement corrigé, ça reste légèrement écrété en haut.
    Sur l'entrée 2 j'ai un beau triangle de 1,8 V pp.




Sujet : Wavetek 134 Nouveau De fdevlos  Le 08-01-2012 à 17:59 sta

    Bonjour,
    suite à l'achat de tout un stock de composants
    ce matin en brocante pour le prix de 4 oscillos OCT ;-),
    j'ai enfin pu trouver la bonne résistance en remplacement de R123 : une bête 200 ohms.
    Le géné fonctionne, la sortie est juste affaiblie de moitié 10 V P-P au lieu de 20.
    Merci pour votre aide.
