Sujet : EBF80 Nouveau De madi  Le 29-05-2011 à 21:56 sta

    BONSOIRE
    JE CHERCHE UN SHEMA SIMPLE POUR EBF80 POUR MA REALISATION RADIO TSF SVP


Sujet : EBF80 Nouveau De Totolagalène  Le 29-05-2011 à 22:02 sta

    Alors ce n'est plus un ampli mais un récepteur radio?
    Il te faut beaucoup d'autres choses qu'un tube EBF 80.
    Donne nous la liste de toutes les pièces que tu possèdes.[:Hi:]


Sujet : EBF80 Nouveau De madi  Le 29-05-2011 à 22:35 sta

    J'ai tout les composants d 'un recepteur radio transformateur d'alimentation chassi avec supores des lampes un comutateur d'ondes a clavier des defferentes lampes EZ80.EL84.ECH81...... il me manque que l'experionce


Sujet : EBF80 Nouveau De Totolagalène  Le 29-05-2011 à 22:51 sta

    Est-ce que tu as des transformateurs Moyenne Fréquence (il en faut 2)?
    Des trucs qui ressemblent à çà >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
    Et le condensateur variable?




Sujet : EBF80 Nouveau De madi  Le 29-05-2011 à 22:58 sta

    oui ils sont montés sur le chassi ;il faut juste les raccordés ensomble


Sujet : EBF80 Nouveau De fdevlos  Le 29-05-2011 à 23:08 sta

    Bonjour Madi,
    Commencez par l'étage BF.
    Ci-joint, un schéma établi il y a quelque temps
    avec l'aide de ce forum (dont Totolagalène ;-) ), qui fonctionne
    parfaitement et qui m'a permis de débuter avec quelques pièces de récup.

 Fichier
.PDF



Sujet : EBF80 Nouveau De Totolagalène  Le 30-05-2011 à 00:36 sta

    Madi, tu as:
    Une EZ80 comme redresseuse pour faire la Haute Tension, il faut avec 2 condensateurs de filtrage, il faut aussi une self ou une résistance pour faire cette cellule de filtrage, est ce que ce point est OK pour toi?
    Tu as une EL84 comme tube final, il faut avec un Haut-Parleur et son transformateur d'impédances, est-ce que tu as un HP à aimant permanent ou un HP avec une culasse comportant une self d'excitation?
    Tu as une EBF80, mais cette lampe peut être utilisée de 2 façons différentes car il y a 2 tubes dans la même ampoule; soit amplification Moyenne Fréquence et détectrice, soit détectrice et préamplification Basse Fréquence juste avant la EL84.

    Tu as une ECH81 comme tube changeur de fréquence; çà c'est clair, et tu as les 2 transformateurs Moyenne Fréquence.
    Mais est-ce que tu n'as pas un autre tube en plus???
    Sinon, avec ces 4 tubes, je peux quand même te faire un schéma.[:Hi:]


Sujet : EBF80 Nouveau De Paul  Le 30-05-2011 à 06:40 sta

    Question : peut-on faire un récepteur avec juste une EBF80 ? La pentode en ampli HF et la diode en détection ?


Sujet : EBF80 Nouveau De madi  Le 30-05-2011 à 13:20 sta

    BONJOUR
    Quelle genre de tube pas exemple;j'ai d'autre tubes mais je crois c'est pour TV


Sujet : EBF80 Nouveau De madi  Le 30-05-2011 à 13:43 sta

    Peut On Faire Un Circuit De Detection Bf Avec Une Lampe Ecc83


Sujet : EBF80 Nouveau De madi  Le 30-05-2011 à 14:04 sta

    J'ai UNE ECF80 peut on l'utilisée comme détecteur BF?


Sujet : EBF80 Nouveau De Totolagalène  Le 30-05-2011 à 14:47 sta

    Madi, pour la détection tu as déjà ce qu'il faut avec la EBF80.

    As tu une autre EBF80 ? il faudrait 2 (deux) EBF80.


Sujet : EBF80 Nouveau De madi  Le 30-05-2011 à 15:13 sta

    Malheuresment non mai j'ai EF86 EF89 EF184


Sujet : EBF80 Nouveau De Totolagalène  Le 30-05-2011 à 15:22 sta

    EF 89 c'est OK.

    Alors tu prends:

    ECH81 = Changeuse de fréquence
    EF89 = Amplifictrice Moyenne Fréquence
    EBF80 = Détectrice et préamplicatrice BF
    EL84 = Amplificatrice BF de puissance
    EZ80 = Redresseuse pour amimentation Haute Tension.

    Il faut déjà terminer l'alimentation (EZ80) et le câblage de la EL84.[:Hi:]


Sujet : EBF80 Nouveau De madi  Le 30-05-2011 à 17:09 sta

    OK pour EZ80 EL 84
    J'ai besoin dun chema simple de l'étage detecteur BF avec EBF80


Sujet : EBF80 Nouveau De lebon  Le 30-05-2011 à 20:16 sta

    Puis faudrait aussi un bloc de bobinages, le CV et .... tout le reste !


Sujet : EBF80 Nouveau De Totolagalène  Le 30-05-2011 à 21:49 sta

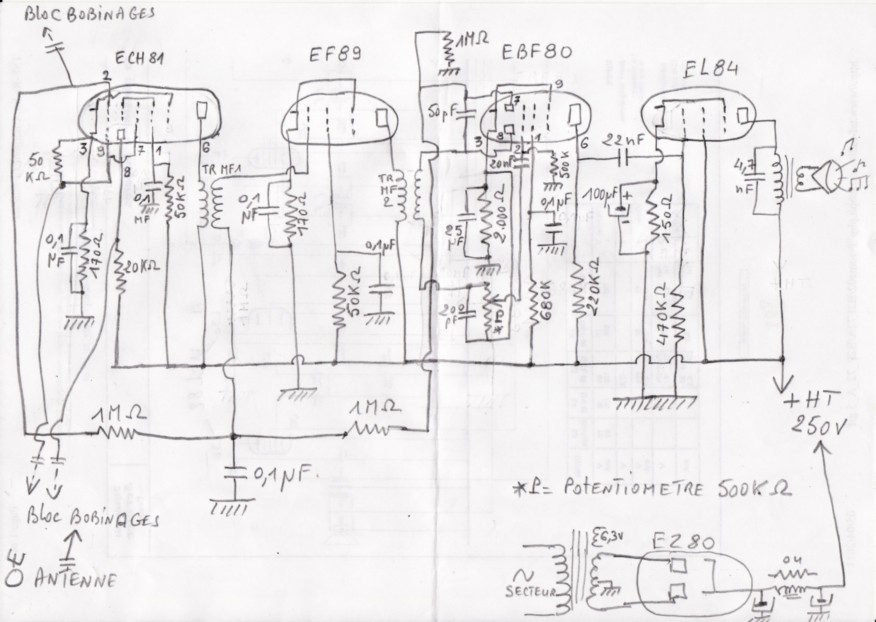

    Madi, amuse toi avec çà >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
    [:Hi:]




Sujet : EBF80 Nouveau De madi  Le 30-05-2011 à 23:19 sta

    MERCI[:Hi:]


Sujet : EBF80 Nouveau De Totolagalène  Le 30-05-2011 à 23:31 sta

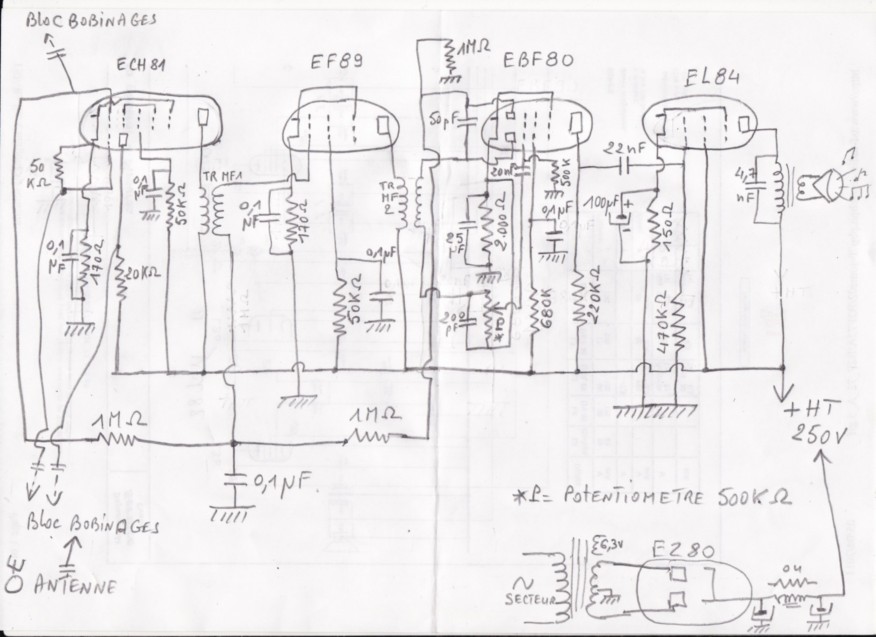

    Annule et replace (Il y avait une erreur de dessin pour la ECH81) >>>>>>>>>




Sujet : EBF80 Nouveau De Totolagalène  Le 30-05-2011 à 23:37 sta

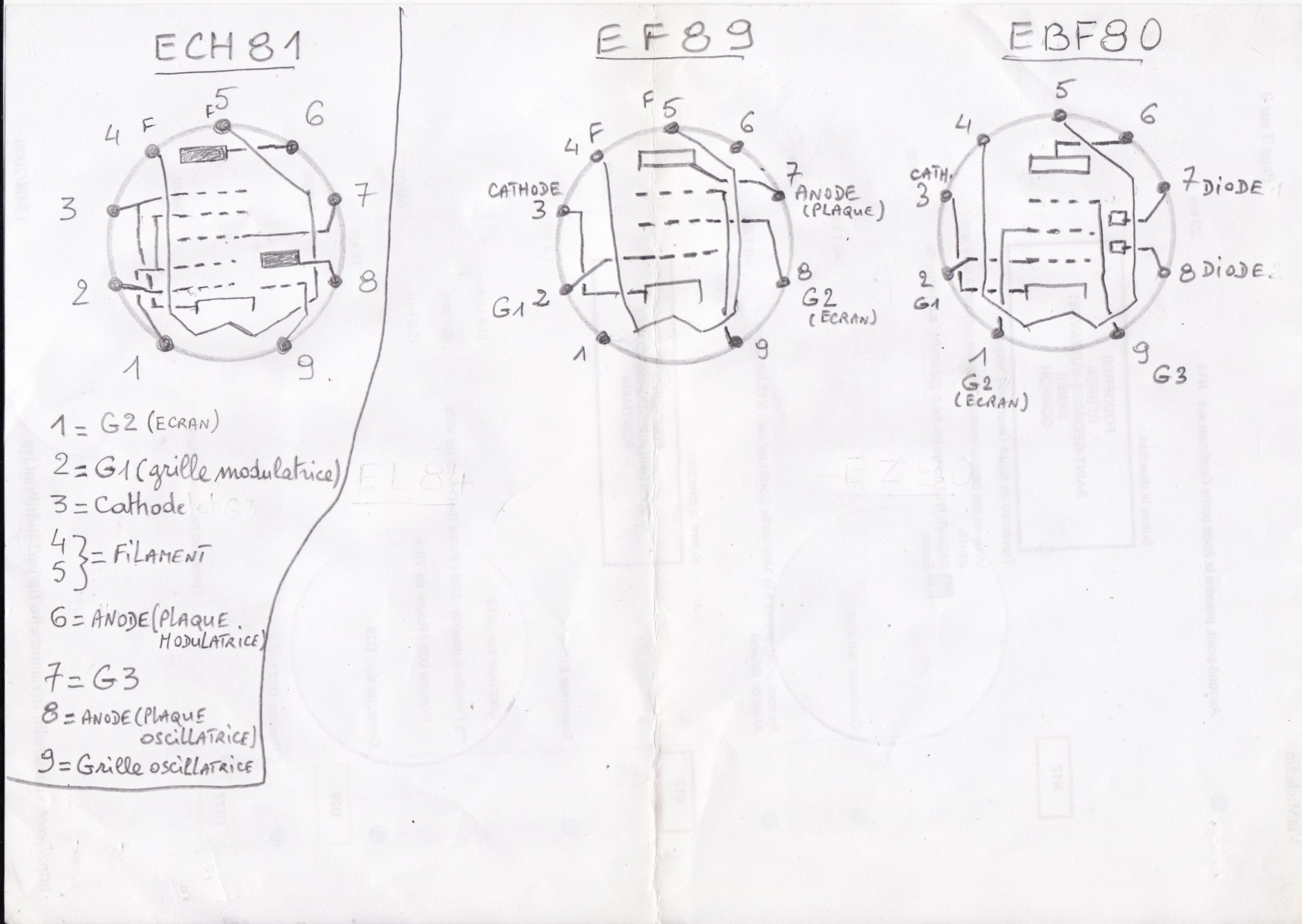

    Et tu mets çà avec>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
    Tu as le numéro des broches des tubes sur le schéma.[:Hi:]
