Bonjour,
Il y a quelques temps, avec l'aide d'un ami de ce forum,
j'avais constitué un superhétérodyne à partir de pièces de récup.
Ce montage m'avais permis d'apprendre pas mal de choses.
Il fonctionnait mais avec deux défauts principaux :
- accrochages
- réception assez faible.
Je l'ai repris pour essayer de rectifier les problèmes.
J'ai donc tout décablé puis recablé pas à pas
en testant les étages successifs à l'hétérodyne.
J'en suis au changement de fréquence,
les problèmes de l'époque apparaissent.
Le bloc d'accord et le CV d'accord ne sont pas connectés.
Seuls les bobinages de l'oscillateur et le CV oscillateur
sont connectés aux étages avals.
Ci-joint, le schéma -->
En injectant, un signal modulé sur la grille
de la pentode 6E8, le changement de fréquence s'opère correctement.
En manoeuvrant le CV un son est perçu dans le HP
à la position correspondant à la fréquence injectée
mais ce son est faible.
Un accrochage a lieu lorsque le CV est légèrement décalé de cette position.
Par le plus grand des hasards, je me suis rendu compte que
tout rentrait dans l'ordre lorsqu'on touche du doigt ou
de la pique du multimètre la grille de la 6K7.
Le son est intense, plus aucun accrochage.
J'en déduis que l'on peut améliorer le branchement de cette 6K7.
Sa polarisation est de -2 V, elle passe à - 8 V en changeant
la résistance de cathode pour une 1500 ohms mais
ça n'améliore pas le fonctionnement.
Je pense qu'il y a autre chose à faire qui serait équivalent à l'action de la touche.
Mais quoi ?
Excusez pour la longueur, c'était pour replacer le contexte.
Si quelqu'un a une idée, merci d'avance.
| |
|
| Sujet : 6K7 Nouveau | De bu508 Le 19-06-2011 à 22:20 sta |
|
Bonsoir,le schéma je comprend rien!à moins que se soit les nouvelles normes..{au changement de siècle}CV21..point 1 à la masse OK,et point 2 ..sur 3 du bloc,à la masse![[:??:]](s11.gif)
|
|
| Sujet : 6K7 Nouveau | De bu508 Le 19-06-2011 à 22:23 sta |
|
JE VEUX DIRE ..CV2...et non cv21
|
|
| Sujet : 6K7 Nouveau | De fdevlos Le 19-06-2011 à 22:43 sta |
|
Je suis amateur débutant, je ne connais rien aux normes.
Les numéros des connexions CV sont indépendants de ceux du bloc.
Les lames mobiles sont la masse.
J'ai simplifié le schéma en retirant le contour du bloc et les numéros qui n'appportent rien.
(Ca m'aidait moi, pour le branchement du bloc)
Les croix sont des non connexion, les points de connexions.
| |
|
| Sujet : 6K7 Nouveau | De fdevlos Le 19-06-2011 à 22:52 sta |
|
de plus, dans le bloc les bobines "Réactions OC, GO, PO" sont couplées avec les bobines OSC GO, OSC PO et OSC GO -->
| |
|
| Sujet : 6K7 Nouveau | De ON5MJ Le 19-06-2011 à 23:02 sta |
|
Ce serait plus lisible sans les croix.
|
|
| Sujet : 6K7 Nouveau | De Adams Le 19-06-2011 à 23:12 sta |
|
Bonsoir
La capa secondaire de MF 1 serait coupée ou trop faible ?
Il faudrait mettre une capa entre grille 6K7 et masse pour voir si ça arrange les choses.
Un ajustable 60 pF "cloche" serait parfait pour l'essai.
|
|
| Sujet : 6K7 Nouveau | De fdevlos Le 20-06-2011 à 00:34 sta |
|

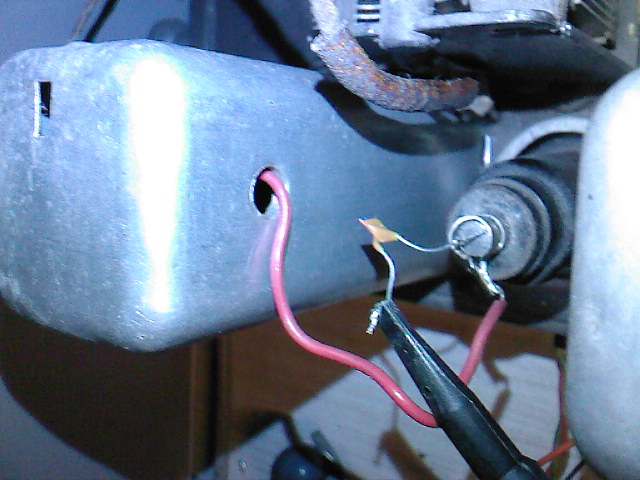

Merci Adams, une capa de 50 pF entre grille
et masse améliore nettement les choses -->
C'est donc une capa qui vient en parallèle
avec celle du secondaire du trmf et vient modifier sa résonance.
J'avais réglé ces trmf sur 472 kHz, peut-être n'est-ce pas la bonne valeur.
Je vais essayer avec moins.
La doc du bloc ne précise pas la valeur à employer.
| |
|
| Sujet : 6K7 Nouveau | De Totolagalène Le 27-06-2011 à 22:18 sta |
|
Je lui ai déjà dit, à ce bon François, que sa manière d'établir un schéma était innintelligible pour un "un tant soit peu" habitué aux schémas.  ![[:Hi:]](s12.gif)
|
|
|
