Sujet : Montage BF Nouveau | De Florian.L Le 07-01-2012 à 23:27 sta |
|
Bonsoir,
Aux pros des CI:

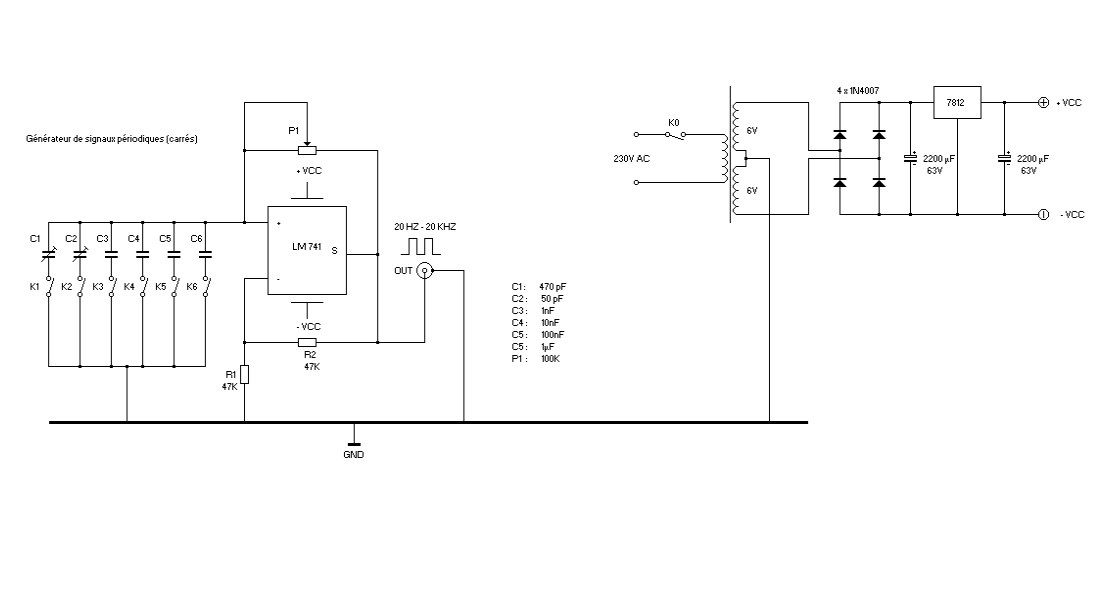

Ce montage vous paraît t'il correct svp? (j'ai ajouté quelques petites modifications comme les potards variable pour ajuster la fréquence).
Le plus gros point a éclaircir est du côté de l'alimentation du bidule,j'ai quelques doutes ..
Merci par avance
Flo![[:Hi:]](s12.gif)
| |
|
Sujet : Montage BF Nouveau | De Florian.L Le 07-01-2012 à 23:40 sta |
|

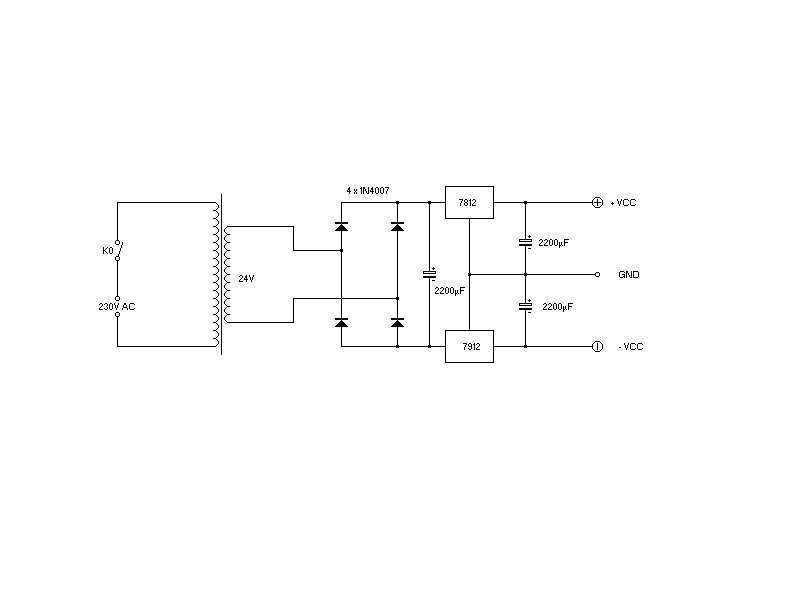

Une autre solution pour l'alimentation du GBF >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
Flo
![[:Hi:]](s12.gif)
| |
|
Sujet : Montage BF Nouveau | De Totolagalène Le 07-01-2012 à 23:43 sta |
|

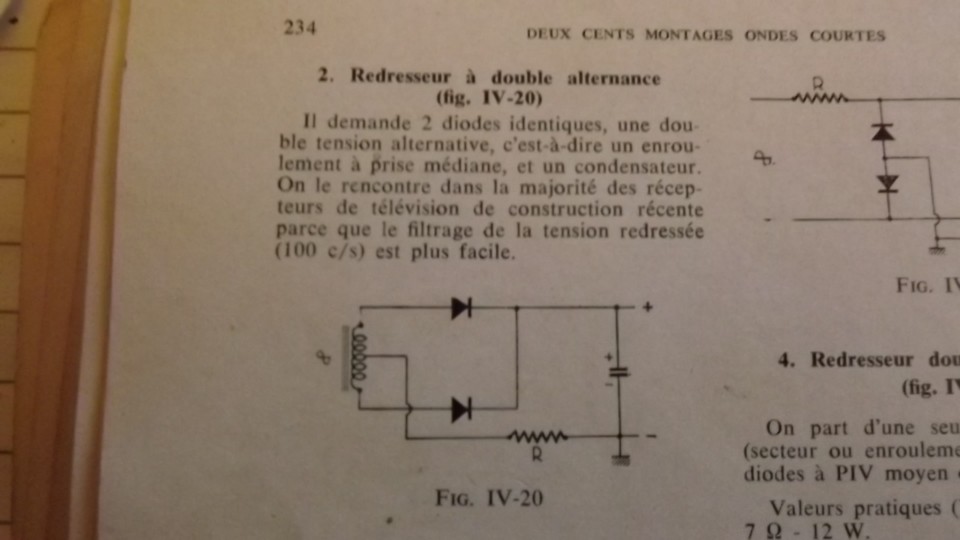

Puisque tu as un point milieu sur l'enroulement HT du TR, il ne faut pas 4 diodes mais 2 montées ainsi >>>>>>>>
| |
|
Sujet : Montage BF Nouveau | De Florian.L Le 07-01-2012 à 23:51 sta |
|
En effet, je peut aussi faire comme cela sauf que la masse (GND sur le schéma) et séparée du -VCC. Or sur le schéma, le point milieu du transfo est relié au -V
J'ai mit un deuxième schéma car je ne sait plus si j'ai encore ce transfo avec 2 x 6V en secondaire alors que celui en 24V j'en suis sûr (je l'ai sous les yeux).
De plus il me semble que pour que des régulateurs 78xx / 79xx fonctionnent, ils faut qu'une tension supérieure à leur seuils de régulation leur soit appliquée (à vérifier).
Flo
![[:Hi:]](s12.gif)
|
|
Sujet : Montage BF Nouveau | De Totolagalène Le 08-01-2012 à 00:00 sta |
|
"sauf que la masse (GND sur le schéma) et séparée du -VCC."
Si tu veux que ton circuit soit alimenté il faudra bien que tu relies ton GND à ton VCC! ![[:Hi:]](s12.gif)
|
|
Sujet : Montage BF Nouveau | De ON5MJ Le 08-01-2012 à 00:09 sta |
|
Il me semble qu'il faut les 3, le + Vcc, le - Vcc et la masse (mais cela fait bien 30 ans que je n'ai plus mis mon nez dans les 741 - je ne sais plus s'ils fonctionnent avec des alimentations en tensions opposées). Par contre avec ton schéma tu auras +6V, -6V et 0V. Est-ce suffisant ? Voir aussi la chute de tension dans le régulateur. De mémoire nous utilisions un régulateur pour chaque tension et pas de masse flottante.
|
|
Sujet : Montage BF Nouveau | De F6CER Le 08-01-2012 à 00:12 sta |
|
Bonsoir
Attention à vos schémas d'alimentation : celle avec les deux régulateurs de 23H40 est presque bonne ! il ne manque que le point milieu du transfo à relier à la masse , deux capas de 2200uF avec leur jonction à la masse avant les régulateurs et le transfo qui devrait faire 2X15V . les capas en sortie de régulateurs peuvent très bien ne faire que 100 ou 470uF . Autre détail , sans un condensateur céramique de 100 à 470 nF entre l'entrée et la masse et la sortie et la masse de chaque régulateur , vous aurez de superbes instabilités et accrochages divers et variés .
Avec ce genre de régulateur , vous devez aussi avoir une tension d'entrée supérieure d'au moins 3V de la tension de sortie soit 15V pour 12V régulés .
Jusqu'à 100mA vous pouvez utiliser des 78L12 et 79L12
Sinon pour un montage avec en tout et pour tout un seul 741 , ne vous embêtez pas , utilisez donc deux piles de 9V .
|
|
Sujet : Montage BF Nouveau | De Florian.L Le 08-01-2012 à 00:27 sta |
|
Merci pour les renseignements,
"Sinon pour un montage avec en tout et pour tout un seul 741 , ne vous embêtez pas , utilisez donc deux piles de 9V ."
Le CI va supporter sans problèmes les 18V des piles accouplées ou je met un régulateur 7812 derrière svp?
Flo![[:Hi:]](s12.gif)
|
|
Sujet : Montage BF Nouveau | De ON5MJ Le 08-01-2012 à 01:53 sta |
|
J'avais pas vu le schéma de 23h40. Même conclusions.
|
|
Sujet : Montage BF Nouveau | De fred c Le 08-01-2012 à 01:58 cms |
| ![](tr.gif) |
Une pile avec le moins à la masse et une autre avec le plus à la masse pour faire une alim symétrique +9V et -9V par rapport à la masse.
| ![](tr.gif) |
|
|
Sujet : Montage BF Nouveau | De Florian.L Le 08-01-2012 à 16:03 sta |
|
Bonjour,
Merci pour l'explication pour le montage des piles, ça pourrait en effet convenir pour un petit truc de ce genre.

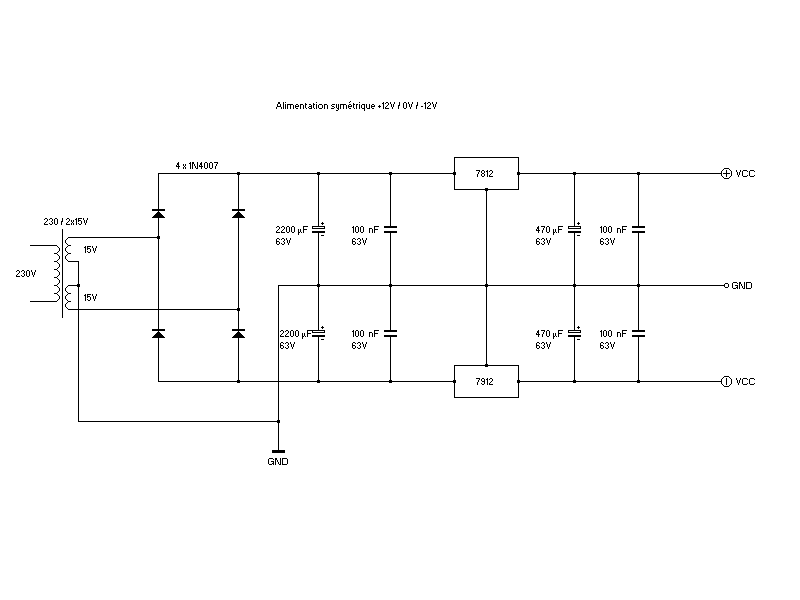

Si je reviens sur le montage avec une alimentation symétrique et que je prend note des différents avis donnés, cela donne ceci :
(Voir ci-contre >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>)
Flo![[:Hi:]](s12.gif)
| |
|
Sujet : Montage BF Nouveau | De YM Le 08-01-2012 à 17:43 sta |
|
C'est ça !
Attention, le 7912 n'a pas le même brochage que le 7812 et son "boitier" n'est pas à la masse.
Yves.
|
|
|
