Sujet : tektro tas 250 Nouveau De leullier  Le 01-08-2012 à 21:26 sta bonsoir à tous, je viens de recuperer l'oscillo ,j'ai quelques soucis avev la base de temps,si quelqu'un a déja reparé ce genre de materiel ! bonne soirée Paul

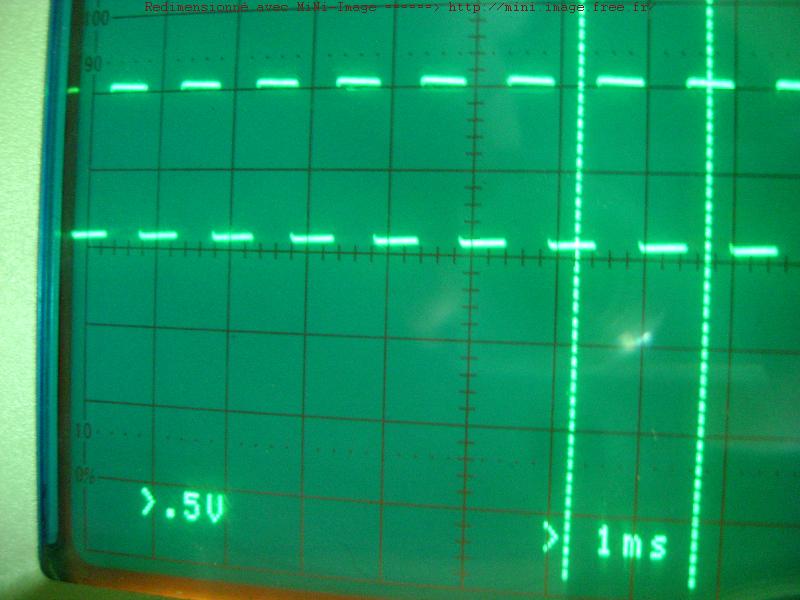

Sujet : tektro tas 250 Nouveau De leullier  Le 02-08-2012 à 08:44 sta Bonjour, Quelques explications:sur un signal 1kz seul la position 1ms fonctionne (avant ou apres le signal disparait) meme phénomene sur les 2 entrees,pour le reste tout est fonctionnel a premiere vue.il faut que j'arrive a determiner si la panne se situe sur le panneau de façade ou sur la platine principale !bien sur aucun schema,dons vos idées sont les bienvenues. paul

Sujet : tektro tas 250 Nouveau De Adams  Le 02-08-2012 à 09:03 sta Bonjour Votre oscillo n'a pas une autre référence par exemple du genre 2465 ??

Sujet : tektro tas 250 Nouveau De Grenouille  Le 02-08-2012 à 09:43 sta La série des TAS existe bien. Ici j'utilise un TAS485. (4 x 200 MHZ, avec affichage sur écran) Par contre, je ne connais pas le 250. Désolé... Pour info, il existe un forum Tektro gratuit aux USA, mais il faut s'inscrire.

Sujet : tektro tas 250 Nouveau De Grenouille  Le 02-08-2012 à 09:45 sta J'ai déjà eu un petit souci avec un 2445, mais c'était une capa tantale dans la base de temps. Si ça peut vous mettre sur la voie...

Sujet : tektro tas 250 Nouveau De Michel 87  Le 02-08-2012 à 10:20 sta Bonjour, Il y a quelques années, les premières capas tantale étaient souvent à l'origine de soucis. C'étaient les premiers composants à incriminer lors de recherche de pannes vicieuses

Sujet : tektro tas 250 Nouveau De Adams  Le 02-08-2012 à 10:20 sta Bonjour <<Pour info, il existe un forum Tektro gratuit aux USA, mais il faut s'inscrire. >> Rien sur ce forum ni sur sur BAMA . Quelques pages sur le site de Kurt http://128.238.9.201/~kurt/manuals/manuals/Tektronix/TEK%20TAS%20220,%20TAS%20250%20User.pdf

Sujet : tektro tas 250 Nouveau De Grenouille  Le 02-08-2012 à 11:09 sta Forum Tektro

Sujet : tektro tas 250 Nouveau De leullier  Le 02-08-2012 à 13:02 sta je ne sait pas ou commencer,peut être le pb face avant pour avoir accés a la commande !

Sujet : tektro tas 250 Nouveau De Adams  Le 02-08-2012 à 15:55 sta Le TAS 250 n'est pas cité une seule fois dans le forum TEK. Kurt donne seulement le "User Manual" sur cette page .

Sujet : tektro tas 250 Nouveau De leullier  Le 02-08-2012 à 17:10 sta Merci Adams,j'ai ce document je ne comprend pas pouquoi il ne fonctionne que sur 1Ms.pas évident sans schéma !

Sujet : tektro tas 250 Nouveau De Adams  Le 02-08-2012 à 21:06 sta J'ai fait quelques recherches et je ne vois cette doc. nulle part . Si la BDT ne fonctionne que sur une position ,on pourrait penser au commutateur ,de quel type est-il ?

Sujet : tektro tas 250 Nouveau De leullier  Le 02-08-2012 à 21:58 sta Bonsoir il ne s'agit pas d'un simple rotacteur mais plutôtd'un genre d'encodeur,je pense que qulqu'un trouvera le dénomination de ce composant

Sujet : tektro tas 250 Nouveau De val  Le 02-08-2012 à 22:07 sta encodeur rotatif

Sujet : tektro tas 250 Nouveau De leullier  Le 03-08-2012 à 07:16 sta Bonjour, petite question: la trace a l'ecran scintille est-ce un problême d'alimentation ?pensez-vous que l'encodeur est defectueux ?si je ne trouve rien je changerai les ci ( heuresement pas exotiques)

Sujet : tektro tas 250 Nouveau De leullier  Le 03-08-2012 à 17:32 sta Comment vérifier l'encodeur ?

Sujet : tektro tas 250 Nouveau De Adams  Le 03-08-2012 à 17:45 sta Bonjour Le "Service Manual" est vendu $ 20 sur eBay

Sujet : tektro tas 250 Nouveau De Adams  Le 03-08-2012 à 17:52 sta Erreur de ma part,je pense que c'est le "User Manual" que vous avez déja Il faudrait le "Service Manual" et celui la je ne le vois nulle part.

Sujet : tektro tas 250 Nouveau De leullier  Le 03-08-2012 à 18:52 sta cela ne va pas être facile.......

Sujet : tektro tas 250 Nouveau De Adams  Le 03-08-2012 à 20:42 sta Non,on trouve le Service Manual du TAS 465 ,si celui du 250 est du même style ce n'est pas encourageant,ici un intervenant dit que chez Tek,ils remplaçaient la carte entière .........

Sujet : tektro tas 250 Nouveau De julienbeta  Le 03-08-2012 à 21:38 sta bonsoire à propos de Tektro ... un ami vient de me donner un TYPE 547 Magnifique bête ... mais avant toute mise sous tension : nettoyage, vérification voire remplacement des condos, nettoyage de tous les contacts et supports de tubes .... y'a du travail Si vous connaissez .. je suis intéressé par des infos. Cordialement Julien

Sujet : tektro tas 250 Nouveau De Adams  Le 03-08-2012 à 22:42 sta Bonsoir J'ai restauré des Tek. anciens,il arrive de trouver un chimique sec mais c'est assez rare. S'il n'a pas servi depuis lontemps mettez le sous tension progressivement. La doc complète est la en djvu sinon on doit pouvoir la trouver sur d'autres sites en pdf.par exemple "Kurt manuals" Quel tiroir avez-vous ?

Sujet : tektro tas 250 Nouveau De julienbeta  Le 04-08-2012 à 07:01 sta Merci beaucoup ADAMS le tiroir est un type 1A1 Dual Trace Plug-in Unit L'engin fait 550 Va ... il faut que je voie si mes variacs peuvent le faire. Cordialement Julien

Sujet : tektro tas 250 Nouveau De Adams  Le 04-08-2012 à 08:56 sta Bonjour Alimenté sous faible tension ,le temporisateur 6N30 K600 risque de ne pas se déclencher , certains chimiques ne seront pas mis sous tension. Attention aussi aux soudures sur les supports céramique,en principe il faut se servir de soudure à l'argent sinon le métallisation se décolle,il doit y avoir dans l'oscillo une petite bobine de cette soudure . Le gourou des oscillos Tektronix de cette époque est Stan Griffith W7NI

Sujet : tektro tas 250 Nouveau De Adams  Le 04-08-2012 à 10:39 sta Sur son site à: References material /references/transitors part numbers to généric ........... On a les correspondances entre le N° Tek et les N° habituels des transistors. Ces correspondances sont parfois indiquées dans la liste du manuel,mais pas toujours. Vous allez apprécier le 1A1 , lampes,transistors et nuvistors !

Sujet : tektro tas 250 Nouveau De leullier  Le 04-08-2012 à 18:08 sta Bonjour Aucune idée pour le tas250 ?

Sujet : tektro tas 250 Nouveau De Adams  Le 04-08-2012 à 19:30 sta Bonsoir En consultant le "service manual " d'un autre "TAS" , je n'ai pas compris grand chose . Sur le forum Tek Yahoo,pas un mot sur le TAS 250. Sur un autre forum Tek dont j'ai joint le lien le 03-08-2012 à 20:42 Le message de "cball" n'est pas rassurant ,voila un extrait : << I have looked high and low, but cannot find any information on this board. In Tek Service, they use to replace the whole product as one assembly if it was defective. Tektronix Application Engineer Anything I post here is user to user advice. Il répond à quelqu'un qui demande simplement la valeur d'une résistance sur la platine alim. Il n'a rien trouvé ,il ajoute que Tektro remplaçait tout, "whole product "ce qui semblerait dire que c'est l'oscillo en entier. Il répond à titre privé mais il est ingénieur chez Tektronix .

Sujet : tektro tas 250 Nouveau De leullier  Le 05-08-2012 à 07:17 sta Bonjour Merci pour les recherches,j'espere trouver la panne . transistors et ci sont courant,étant donné qu'i fonctionne sur une position cela devrait pas être trop grave(faut'il trouver)peut être le codeur(je n'y croit pas) mais comment le vérifier ? cordialement Paul

Sujet : tektro tas 250 Nouveau De leullier  Le 05-08-2012 à 09:36 sta liste des ci . pcb base de temps:hd7400,sn74ls112,mc 14051,mc 14023,74ls00,74ls157,74ls74 et tl 081 il faut vérifier maintenant lequel peut-être le coupable ?

Sujet : tektro tas 250 Nouveau De Adams  Le 05-08-2012 à 10:24 sta Bonjour http://www.tek.com/ps280-manual/bench-test-instruments-and-handheld-oscilloscopes-technical-reference Ici il y aurait une doc sur le TAS250 .........il faut s'enregistrer pour la télécharger . lien

Sujet : tektro tas 250 Nouveau De leullier  Le 05-08-2012 à 15:27 sta Bonjour Adams J'ai contacté l'adresse,de dimanche par retour de mail j'ai eu une info concernant la cause probable de la panne cordialement Paul

Sujet : tektro tas 250 Nouveau De Adams  Le 05-08-2012 à 16:06 sta Je suis content que vous ayez enfin des renseignements précis . Comment ça se passe exactement ?

Sujet : tektro tas 250 Nouveau De leullier  Le 05-08-2012 à 17:22 sta il a plus de renseignements que moi,il m'a indiqué un cu 74hc574 a vérifier , ce circuit assure la commande l'encodeur ! il faut espérer !

Sujet : tektro tas 250 Nouveau De julienbeta  Le 06-08-2012 à 12:13 sta Bonjour Merci ADAMS pour les conseils .... je me mets au 547 après le projet en cours. Bon chance à Leullier pour le TAS 250 Si vous ne trouvez pas de 47HC574 je peux regarder si j'en ai de récup, quoique ce soit assez courant Cordialement Julien

Sujet : lancer de scope tektro Nouveau De slouptoouut  Le 06-08-2012 à 20:17 sta Bonjour bonne chance et bon courage ...Pour le TAS 250 et le circuit intégré 74HC574, bien que ressemblant a une référence de TTL classique , attention c'est un C-MOS (meffe gaffe vis a vis des courants électrostatiques) et puis ça va peut être devenir un composant vintage (si ca ne l'est déja !) Et pour le 547 (pas le transingue BC547 ! le scope à tubes !) vous avez une chèvre ? un palan à chaine ? ou vous faites de la musculation ? ...En attendant le lancer de scope tektro (qui sais, apres le lancer de javelot , de disque , ou d poids, ça pourrais faire une nouvelle épreuve aux J.O. ?) sloup

Sujet : lancer de scope tektro Nouveau De julienbeta  Le 06-08-2012 à 20:41 sta salut SLOUPPP le 547 est muni de deux poignées sur le dessus ... c'est donc prévu pour être soulevé à deux ! en effet ça pèse sont poids .. quand à le jeter comme un javelot ou un disque .. va falloir élaborer une technique appropriée ! à mon avis sans entraînement, tour de reins assuré... bon pour ma part, je n'ai pas l'intention de le balancer .. bien trop précieux ! Il me semblait que la série 74 HC etait protégée ... il faut que je regarde Cordialement Julien

Sujet : lancer de scope tektro Nouveau De julienbeta  Le 06-08-2012 à 20:58 sta on en trouve encore ... j'essaye le lien ici 74HC574 à vndre

Sujet : lancer de scope tektro Nouveau De julienbeta  Le 06-08-2012 à 21:00 sta ben ça marche ... sans vouloir faire de la pub bien entendu Cordialement Julien

Sujet : lancer de scope tektro Nouveau De Adams  Le 07-08-2012 à 09:12 sta Bonjour Info pour sloup amateur de lancer.

Sujet : lancer de scope tektro Nouveau De Adams  Le 07-08-2012 à 09:15 sta Le lien ne marche pasici

Sujet : lancer de scope tektro Nouveau De leullier  Le 07-08-2012 à 14:07 sta Bonjour à tous , je viens de retirer le 74 HC 574N pour y mettre un support , il me reste a trouver un ci ! Paul

Sujet : lancer de scope tektro Nouveau De julienbeta  Le 07-08-2012 à 14:22 sta chez GO TRONIC il y en a

Sujet : lancer de scope tektro Nouveau De Florian . L  Le 07-08-2012 à 15:38 sta Bonjour, Est-ce qu'un CI 74 HC 573N peut remplacer le CI défectueux ? J'en ai trouvé un de récupération dans mes tiroirs (carte vidéo moniteur de PC). Flo

Sujet : lancer de scope tektro Nouveau De Adams  Le 07-08-2012 à 16:45 sta Bonjour Sur cette page on a la description détaillée du 74 HC 574N . Il est relativement simple ,je pense qu'on peut vérifier son fonctionnement "in situ" . Lien

Sujet : lancer de scope tektro Nouveau De leullier  Le 07-08-2012 à 17:29 sta Merci Florian pour tes recherches il faut un 74hc574N , Paul

Sujet : lancer de scope tektro Nouveau De leullier  Le 23-08-2012 à 09:00 sta Bonjour à tous! Apres avoir changer le ci ,cela ne fonctionne toujours pas !si seulement j'avais un schéma approchant sur la base de temps.tas 468 par exemple. je cherche Paul

Sujet : lancer de scope tektro Nouveau De Adams  Le 23-08-2012 à 10:10 sta Bonjour Sur cette page vous trouverez peut être votre bonheur.

Sujet : lancer de scope tektro Nouveau De leullier  Le 23-08-2012 à 11:22 sta une petite chose ,l'affichage de la base de temps est correct et suit la position de l'encodeur par contre la commutation ne se fait pas !

Sujet : lancer de scope tektro Nouveau De Grenouille  Le 23-08-2012 à 12:50 sta Ca me rappelle la panne de mon 2445: symptôme similaires, et capa tantale HS dans le générateur de balayage H.

Sujet : lancer de scope tektro Nouveau De leullier  Le 24-08-2012 à 13:18 sta Bonjour à tous, Bonne nouvelle l'oscillo fonctionne ci multiplexeur MC 14051 hs Cordialement Paul

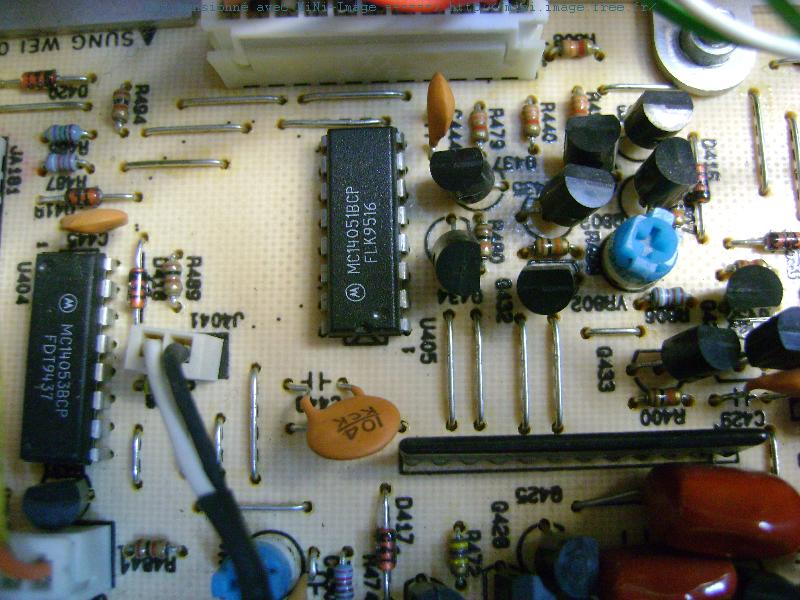

Sujet : lancer de scope tektro Nouveau De leullier  Le 24-08-2012 à 18:58 sta 2 photos et le coupable au centre !

Sujet : lancer de scope tektro Nouveau De Adams  Le 24-08-2012 à 19:41 sta Bonsoir Félicitations ,vous aviez réussi à trouver un schéma ?

Sujet : lancer de scope tektro Nouveau De leullier  Le 24-08-2012 à 20:15 sta Hélas pas de schéma , j'ai identifié la partie incriminée,puis vérifier composants par composants! Paul

Sujet : lancer de scope tektro Nouveau De Florian . L  Le 25-08-2012 à 01:03 sta Bonsoir, Féloches pour avoir trouvé la panne! Encore que, c'est un bon oscillo de l'époque de la cohabitation transistors/CI ... (années 1980 je suppose). Un jour, j'ai ouvert un oscillo Metrix numérique en panne et l'électronique la dedans, c'est pas pareil! (quasi irréparable!) Vive l'ancienne technologie! Flo

Sujet : lancer de scope tektro Nouveau De wizhard  Le 25-08-2012 à 09:55 sta Hello En tout cas bravo pour avoir trouvé cette panne sans doc, les Tektro sont solides mais pas vraiment simples !! Un petit conseil d'un habitué de la marque : Ne mettez JAMAIS de Kontakt, KF ou autre nettoyant dans les atténuateurs Y ou l'encodeur X, cela les flinguerait de manière irréversible. CDT Daniel.

Sujet : lancer de scope tektro Nouveau De leullier  Le 25-08-2012 à 11:24 sta Bonjour à tous j'ai remis en état un tds 420 (toujours sans schéma et là vraiment le casse tète assuré)im me reste un petit scintillement signal 1Khz time 0.5 j'espère trouver mais là je pinaille cordialement Paul

Sujet : lancer de scope tektro Nouveau De F6FLC  Le 26-08-2012 à 00:09 sta Bonjour, le service manual du 420 ici : http://www.ko4bb.com/manuals/index.php?dir=Tektronix/Tektronix_-_TDS-400_Series pas de schéma détaillé, mais je pense qu'on ne trouvera jamais plus que ça Michel...

Sujet : lancer de scope tektro Nouveau De F6FLC  Le 26-08-2012 à 00:13 sta ici, beaucoup de Tektro : http://www.ko4bb.com/manuals/index.php?dir=Tektronix les autres marques d'appareils de mesure : http://www.ko4bb.com/manuals/index.php et de tout : http://www.ko4bb.com/ Michel...

Sujet : lancer de scope tektro Nouveau De leullier  Le 26-08-2012 à 07:40 sta Bonjour, Merci pour les liens,aujourd'hui j'espère terminer le tas 250 a savoir éliminer le scintillement,quand je le compare a un Hameg ce dernier a une image parfaitement stable. si quelqu'un a eu un problème similaire !les idées sont les bienvenues. bon dimanches Paul

Sujet : lancer de scope tektro Nouveau De Adams  Le 26-08-2012 à 10:14 sta Bonjour Attention à pas confondre les TAS et TDS . Sur cette page il y aurait le "service manual " du TAS 250 ,je n'ai pas réussi à le trouver Pour le TAS 455/465 ça marche bien ,peut être que certains circuits sont les mêmes que sur le 250.
