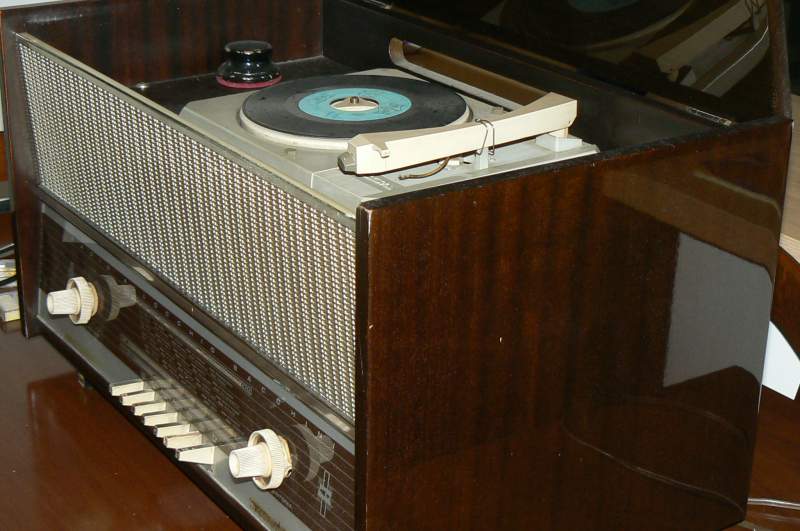

Sujet : ALLOCCHIO BACCHINI Nouveau De madi  Le 25-10-2012 à 19:28 sta salut je cherche le schéma de ce radio modele ALLOCCHIO BACCHINI Merci

Sujet : ALLOCCHIO BACCHINI Nouveau De F1FTP  Le 25-10-2012 à 23:06 sta Bonsoir à tous ,bonsoir Madi Ce poste ressemble beaucoup au 856C de la voix de son maitre. Peut tu me donner plus de précisions,tubes ,photos de l'intérieur etc. Philippe

Sujet : ALLOCCHIO BACCHINI Nouveau De madi  Le 28-10-2012 à 14:46 sta salut je cherche le schéma de ce radio modele ALLOCCHIO BACCHINI Lampes ECH81 EF80 EABC80 EL84 EM84 Merci

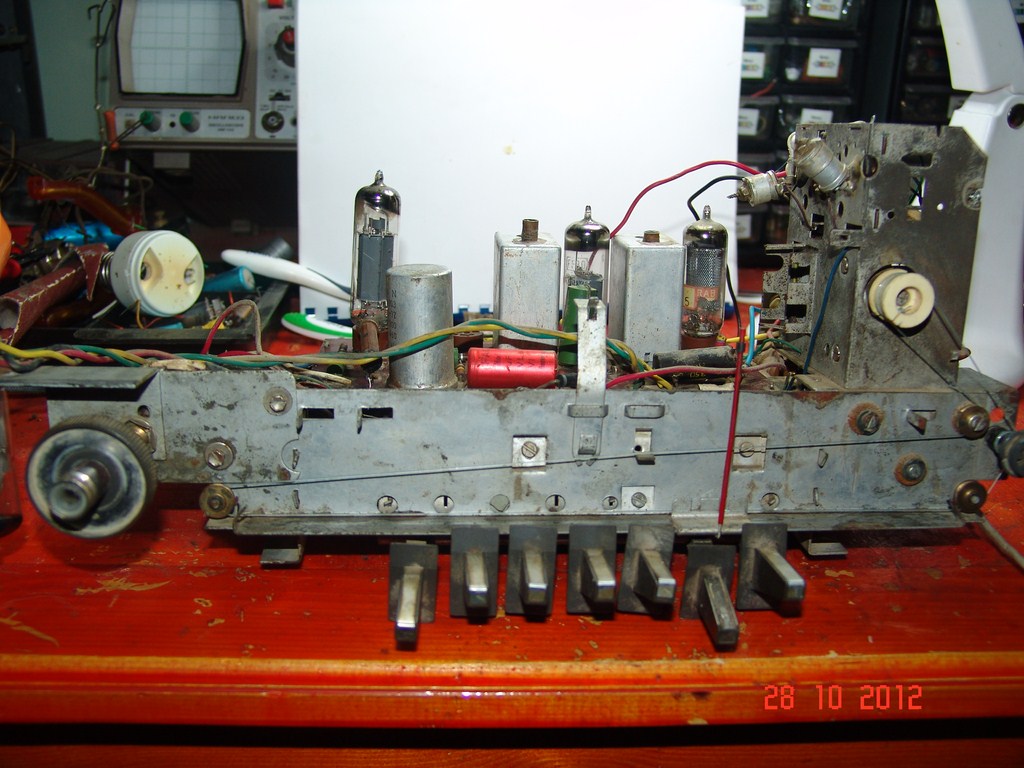

Sujet : ALLOCCHIO BACCHINI Nouveau De madi  Le 28-10-2012 à 14:50 sta autres photos

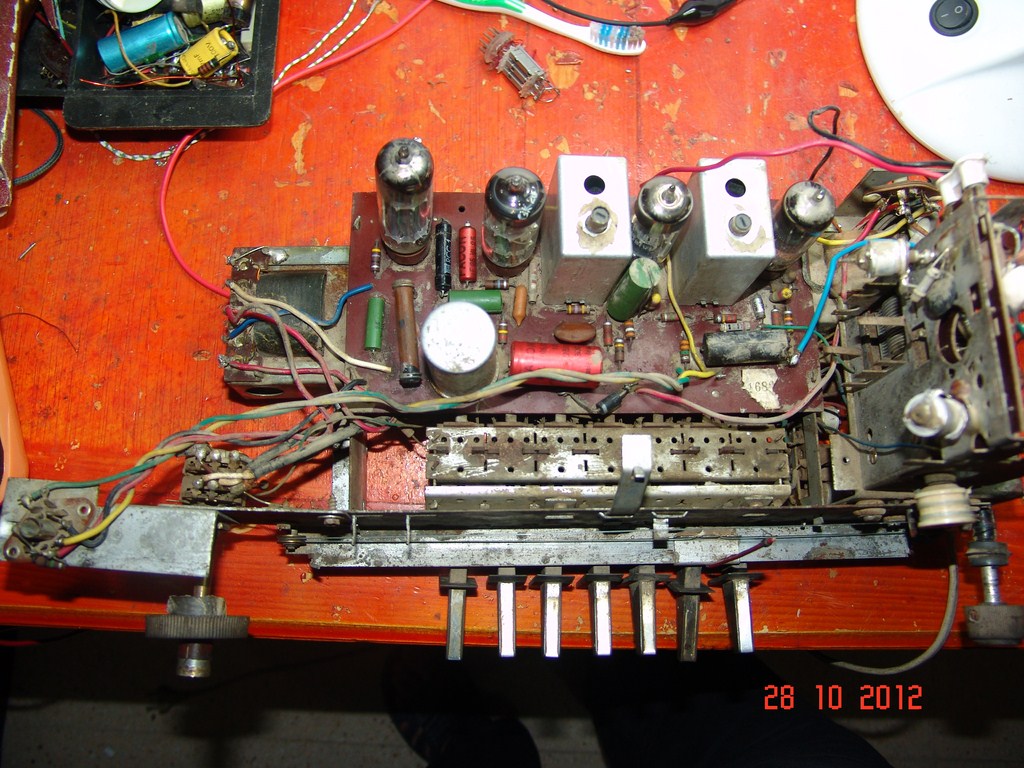

Sujet : ALLOCCHIO BACCHINI Nouveau De madi  Le 28-10-2012 à 14:51 sta et autre

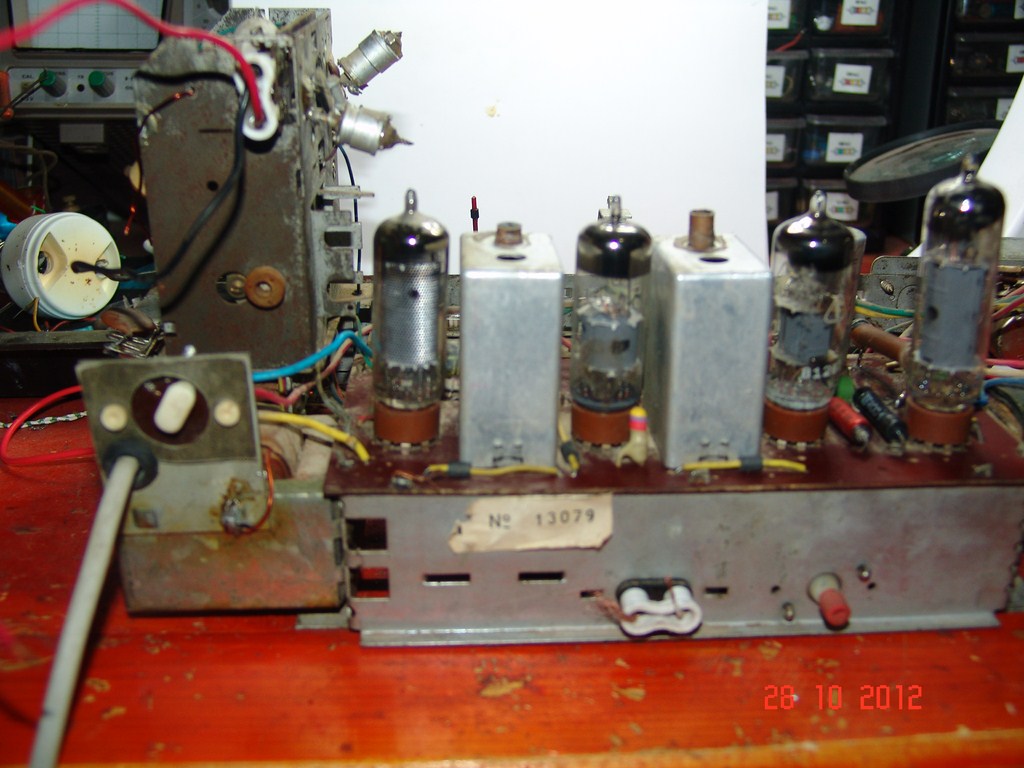

Sujet : ALLOCCHIO BACCHINI Nouveau De madi  Le 28-10-2012 à 14:52 sta et autre

Sujet : ALLOCCHIO BACCHINI Nouveau De Michel87  Le 28-10-2012 à 15:10 sta Bonjour, Poste à tubes avec circuit imprimé, il pourrait dater des années 1960. Peut être une date sur le chimique ?

Sujet : ALLOCCHIO BACCHINI Nouveau De madi  Le 28-10-2012 à 15:19 sta C'est un poste de facrication italien

Sujet : ALLOCCHIO BACCHINI Nouveau De barney  Le 28-10-2012 à 18:15 sta bonsoire je des chema allocchio me tous avec FM de 1960 env. pas de FM sur le votre ? bay louis

Sujet : ALLOCCHIO BACCHINI Nouveau De XYZ du 56  Le 28-10-2012 à 19:17 sta D'après le descriptif des tubes équipant ce poste, à 14h46, il n'y a rien qui lui permettrait de recevoir la FM: ECC85, par ex.

Sujet : ALLOCCHIO BACCHINI Nouveau De madi  Le 28-10-2012 à 21:42 sta je souhaite a le restoré comme je ne suis pas un pro de l éléctronique et comme je ne possede pas le schéma je croix c'est difficile pour moi

Sujet : ALLOCCHIO BACCHINI Nouveau De XYZ du 56  Le 28-10-2012 à 22:11 sta Pour retaper un poste, il n'est pas nécessaire d'être un pro de l'électronique. Il est vrai qu'un schéma aide bien!!! Il suffit de vouloir, d'être imaginatif pour extrapoler d'autres schémas utilisant les mêmes tubes (sans vouloir faire n'importe quoi), un tantinet manuel pour le maniement de pinces, fer à souder (soudure), avoir un mini d'outils: clés, tournevis, au mini un multimètre. Il faut être prêt à y passer un certain temps, sinon un temps certain, s'il est dans un mauvais état. Et, surtout espérer, qu'après cette semi-renaissance, il n'y ait pas besoin d'un réalignement des circuits HF: le matériel nécessaire, dans ce cas là, coûte "trop" cher. Il y a, parfois, la possibilité de trouver un voisin de "bonne composition" (si, ça se trouve!!), radio d'il y a 2000 ans, qui accepte d'aider.  Fichier .PDF

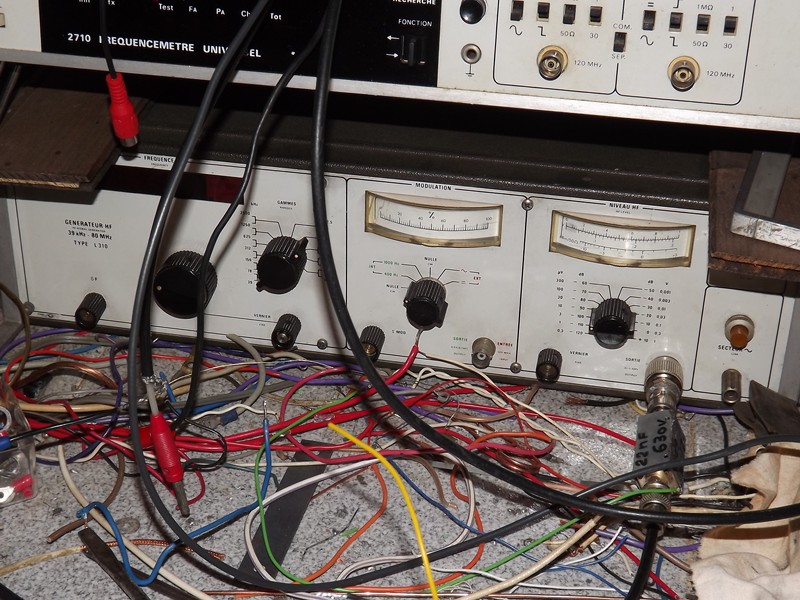

Sujet : ALLOCCHIO BACCHINI Nouveau De Totolagalène  Le 28-10-2012 à 22:27 sta Tu l'as dit ... Bouffi! Pour bricoler dans les vieux postes il faut bien se dire (et on ne le répétera jamais assez) qu'avec le multimètre il faut avoir une hétérodyne (= générateur HF modulé) c'est un merveilleux outil de dépannage qui vous dit où le signal bloque ou s'affaiblit anormalement, sans parler de son côté indispensable pour régler Les TR MF. Par contre pour "le matériel nécessaire, dans ce cas là, coûte "trop" cher" là tu exagères: Regarde ce géné HF que j'ai eu pour 50 Euros >>>>>>>>> Bon! C'est vrai qu'il faut être cocu pour tomber là-dessus!

Sujet : ALLOCCHIO BACCHINI Nouveau De grognon27  Le 28-10-2012 à 23:42 sta Bonsoir Quel est l'interêt de mettre une EABC80 ou pourquoi 3 diodes dans un poste AM ? Un petit contrôle s'impose pour vérifier si les bons tubes sont au bon endroit. Bon courage.

Sujet : ALLOCCHIO BACCHINI Nouveau De slouptoouut  Le 28-10-2012 à 23:53 sta Bâ, des postes avec 3 diodes détectrices même pour que de l' AM, et ceci dès les années 30 , philips avais déja fait ça ! avec des postes a C A V différé, amplifiée, et a filtre antiparasites ... Ceci avec des montages assez tordu comme ils aimais bien , même une ancienne lampe triple détectrice peu courante mais qui étais faite pour , avais été fabriquée , et contenais bien 3 détectrices ... La lampe transcontinentale (rouge) EAB1 (la lampe EABC1 n'a pas existé mais aurai bien pu si le culot transcontinental avais eu plus que 8 contacts ! 3 diodes + 1 triode + la mise a la masse de la peinture rouge habituelles des transcos aurai nécessité au moins 10 contacts , et 10 chances d'avoir des faux contacts puisque c'étais une spécialité de ces lampes toutes rouges...) sloup

Sujet : ALLOCCHIO BACCHINI Nouveau De Totolagalène  Le 28-10-2012 à 23:58 sta C'est bien vrai qu'il faut s'en méfier comme de la peste, des contacts de broches de ces "Transco". D'autant plus que c'est la seule génération de tubes avec lesquels on ne peut peut pas faire des mesures directement sur les broches.

Sujet : ALLOCCHIO BACCHINI Nouveau De madi  Le 29-10-2012 à 19:31 sta Salut Ce poste a un auto-transformateur le neutre de réseau et relier directement a la masse de chassi et comme je n'ai pas de transformateur d'isolment quel est les précotion a aprendre pour eviter le risque d'éléctocution Il utilise un seul diode BY251 pour le redresment esque c'est normale merci pour tous

Sujet : ALLOCCHIO BACCHINI Nouveau De XYZ du 56  Le 29-10-2012 à 20:41 sta Bonsoir, En Radio-électricité (et autres spécialités!) tout est possible ET tout a été fait. Une seule diode, pourquoi pas: redressement mono-alternance, pour qui aime une ronflette à 50 Hz! Neutre au chassis? Il y a une chance sur 2 pour que ça soit le cas! ça peut être la phase au chassis: attention à la morsure(!), ça mord ces bêtes là!!! Sauf si vous faites attention et retourner la prise secteur pour avoir le neutre au chassis. Pour le transfo d'isolement, voir la PJ.: c'est le moins cher actuellement.  Fichier .PDF

Sujet : ALLOCCHIO BACCHINI Nouveau De slouptoouut  Le 29-10-2012 à 20:44 sta Bonjour, et cette BY251 n'est probablement pas d'origine ? et peut être est elle déja claquée ? La BY251 c'est une diode de redressement basse tension fort courant, 3A, 100 ou 200 V , et ça ne peut ni servir en remplacement d'une valve redresseuse HT (il faudrais des diodes tenant 800 à 1000V , et inversement 0,5 A suffisent pas besoin d'une 3A , et normalement il en faudrais deux si c' étais pour remplacer une valve biplaque genre EZ80, EZ81, GZ40 ) ni en diode de détection comme les OA95, AA119 ou les éléments diodes d'une EB91 ou EABC80(tension de seuil et capacité interne trop élevé, mauvais comportement en HF ) La BY 251 est plutot utilisé comme redresseuse dans les petits amplis hifi ou home cinéma de modeste puissance , ou , tres souvent, dans les chargeurs de batterie de perçeuse sans fil ... (en tout cas, et a mon sens, c'est pas normal de la trouver dans ce poste !) sloup

Sujet : ALLOCCHIO BACCHINI Nouveau De madi  Le 29-10-2012 à 20:45 sta c est pas facile de trouver des transformateurs d isolement en algirie

Sujet : ALLOCCHIO BACCHINI Nouveau De grognon27  Le 29-10-2012 à 21:16 sta Bonsoir Madi Dans ces conditions trouvez deux transformateurs secteur identiques dont le primaire est 230 Vac et la puissance autour de 35 VA (le secondaire a peu d'importance). Reliez les deux secondaires ensemble et vous aurez un splendide transformateur d'isolation 230/230 Vac. Bon courage.

Sujet : ALLOCCHIO BACCHINI Nouveau De madi  Le 29-10-2012 à 21:20 sta Il n 'est ya pas de place de support pour une valve de redresment dans ce poste ;il utilise une diode type semi-conducteur peut etre n est pas une BY 251 ( c'est ce que j'ai trouver dans ce radio) c est pour quoi que j ai besoin de schéma

Sujet : ALLOCCHIO BACCHINI Nouveau De slouptoouut  Le 29-10-2012 à 21:24 sta Bonjour, oui, deux transfos "dos à dos" ça marche bien, mais compte tenu des pertes et du rendement devenant médiocre , il est préférable de prendre deux transfo identiques ...Et largement plus puissants (soit environ le double , 70 VA ...) Ca reste aisément trouvable, mais c'est encombrant ! il vaudrais peut être mieux trouver un transfo de machine outil avec un primaire 220-38.0 V, et un secondaire 2 fois 110 V (ils font largement la puissance requise même les petits , ils font d'excellents transfo d'isolement, ils se récupèrent aisément, a la casse ou dans des machines réformés dans les usines ... Et peu de collectionneurs radio y pensent car il ne font pas le rapprochement entre un tour ou une fraiseuse et un poste de radio ! ) sloup

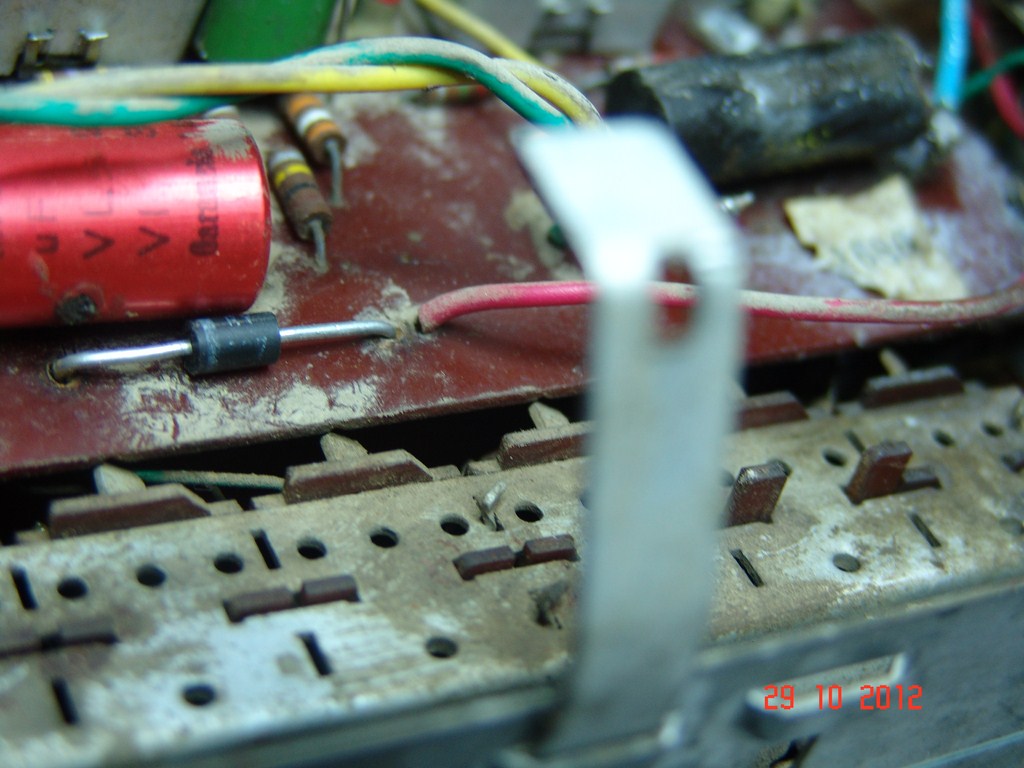

Sujet : ALLOCCHIO BACCHINI Nouveau De madi  Le 29-10-2012 à 21:44 sta voila la photo de diode ,le fils rouge vient de l auto-transformateur

Sujet : ALLOCCHIO BACCHINI Nouveau De bozec  Le 29-10-2012 à 21:45 sta BONSOIR C' est ce que j'ai pris un un transfo de machine outil, primaire 220V/380V secondaire 110V avec ajustement + et - 15V et alimentant un autotransfo 110V /220V au travers d'un variac de 4 A ce qui me permet d'obtenir une sortie de 110V isolée et variable et une sortie de 220V isolée et variable ;le tout loge dans une l'ancienne tour de mon PC Win 98 C'est du tonner mais c'est un peu lourd c'est pour cela que j'ai mis des roulettes. Bozec

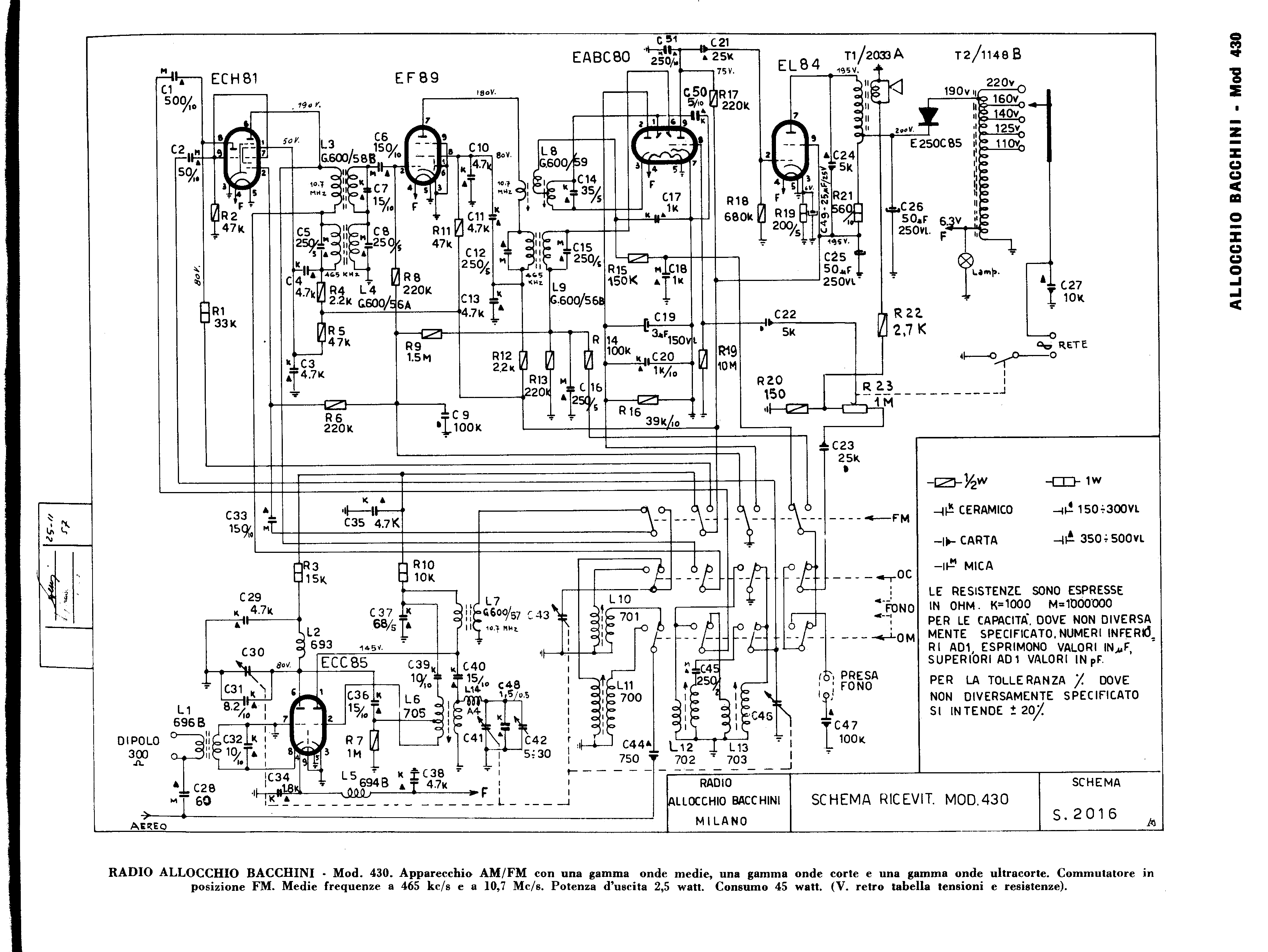

Sujet : ALLOCCHIO BACCHINI Nouveau De madi  Le 30-10-2012 à 18:54 sta SALUT j'ai trouvé une schéma de Radio ALLOCCHI BACCHINI model 430 qui ressemble beaucoup a le mien sauf que le mien n'a pas de ECC85 ,et le EF89 AVEC EF 80.la doide c'est E250C85 n'est pas une BY251

Sujet : ALLOCCHIO BACCHINI Nouveau De madi  Le 30-10-2012 à 18:55 sta Désolé le schéma

Sujet : ALLOCCHIO BACCHINI Nouveau De slouptoouut  Le 30-10-2012 à 19:12 sta Ah , ils aiment bien que ça fasse "beeeuuuuz" les ritals ! pourquoi n'ont ils pas fait un secondaire HT dont les deux extrémités seraient raccordé a un redresseur en pont ou a 4 diodes ! (ça n'aurai pas changé grand chose , ni a l'encombrement, ni au principe du montage, et ça serai bien mieux ! meilleur rendement, meilleur filtrage a capacitées de condensateurs égales )

Sujet : ALLOCCHIO BACCHINI Nouveau De Bombarde  Le 30-10-2012 à 19:17 sta Bonsoir, Je possède un 856C mais ça ne ressemble pas du tout. Les MF ne sont pas les même et la FM est dans un boîtier avec l'ECC85 dessus.Le clavier non plus n'est pas le même. Cordialement Bombarde

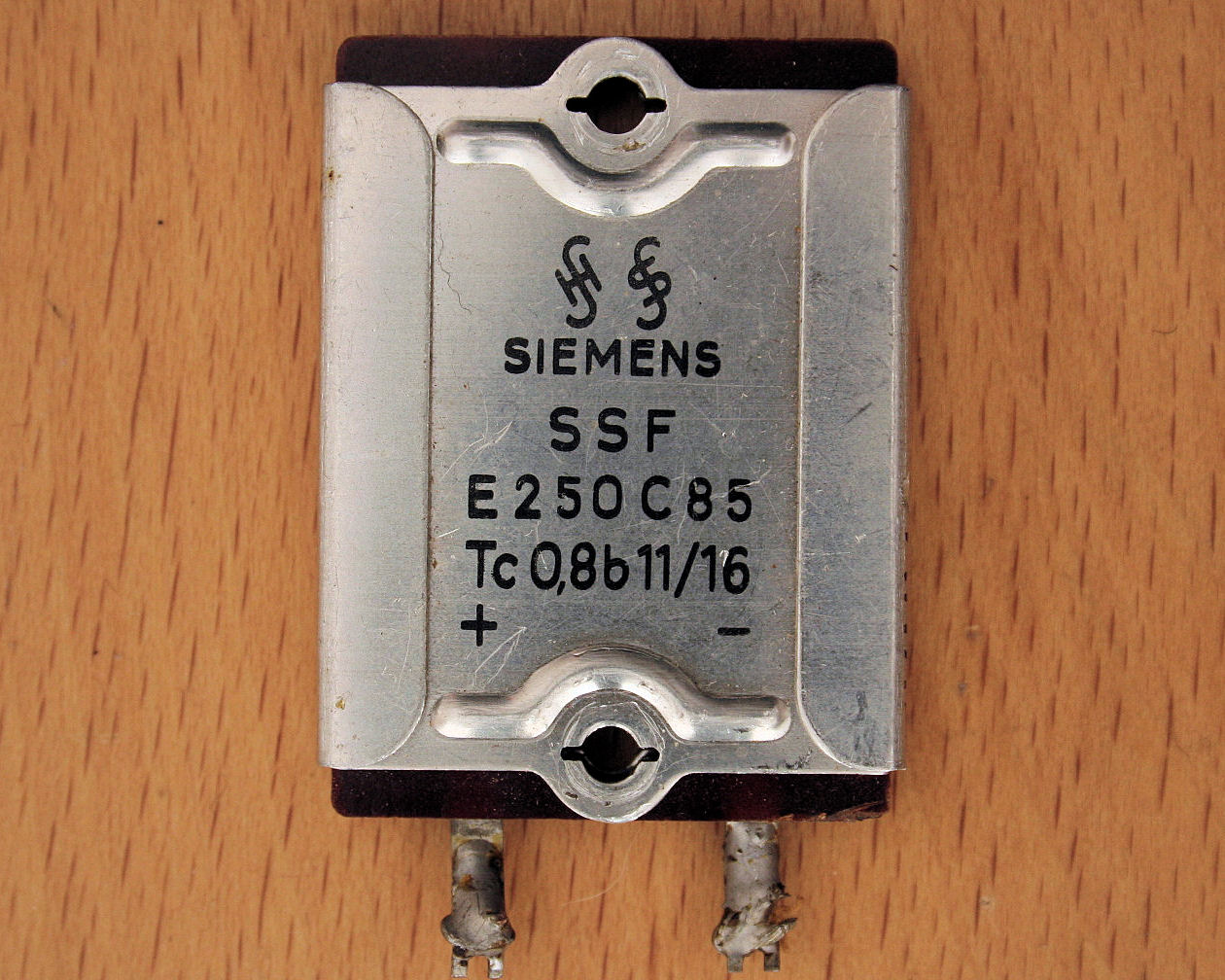

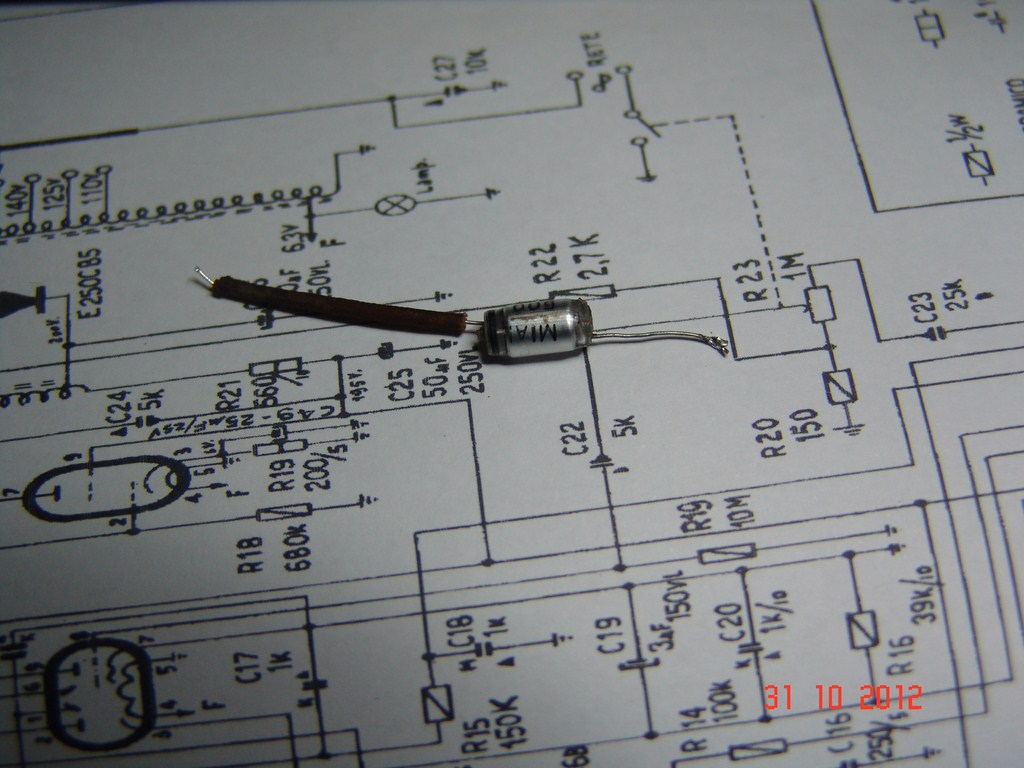

Sujet : ALLOCCHIO BACCHINI Nouveau De Lebon  Le 31-10-2012 à 10:06 sta Madi écrit : <<< la doide c'est E250C85 n'est pas une BY251 >>> !!! E250C85 n'est pas une diode Si mais un redresseur au selenium. Il a été remplacé par une diode soit parce qu'il a foutu le camp soit pour être à la page.

Sujet : ALLOCCHIO BACCHINI Nouveau De Lebon  Le 31-10-2012 à 10:08 sta <<< Ah , ils aiment bien que ça fasse "beeeuuuuz" les ritals ! pourquoi n'ont ils pas fait un secondaire HT dont les deux extrémités seraient raccordé a un redresseur en pont ou a 4 diodes ! >>> Pour faire moins cher !!!

Sujet : ALLOCCHIO BACCHINI Nouveau De madi  Le 31-10-2012 à 12:52 sta salut et par quoi peut on remplacer ce E250C85 MERCI

Sujet : ALLOCCHIO BACCHINI Nouveau De Michel87  Le 31-10-2012 à 14:02 sta Bonjour, Pour réduire l'ondulation résiduelle, on peut utiliser 4 diodes en pont ou un pont surmoulé. Le pont sélénium ayant une resistance interne non négligeable, il sera nécessaire d'insérer une résistance série en sortie. Valeur à déterminer pour obtenir une tension correspondant aux caractéristiques des tubes utilisés.

Sujet : ALLOCCHIO BACCHINI Nouveau De Lebon  Le 31-10-2012 à 15:23 sta <<< par quoi peut on remplacer ce E250C85 >>> Par une diode Si à laquelle on ajoute une résistance R dont la valeur sera ajustée pour obtenir la tension d'utilisation préconisée par le constructeur.

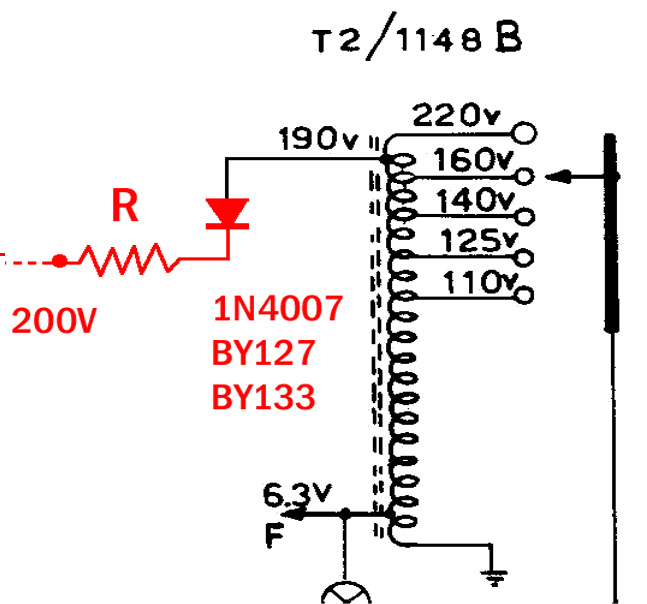

Sujet : ALLOCCHIO BACCHINI Nouveau De bthiry  Le 31-10-2012 à 15:57 sta à remplacer par 1N4007 plus une résistance en série que je détermine comme ceci: (merci aux spécialistes de confirmer...) l'auto transfo fournit 190V AC , soit 190 x 1.414= 269V en crête après la diode. l' estimation peut être faite en considérant la consommation HT du poste, en prenant 50mA pour la EL84 ( àvérifier en fonction de sa résistance de cathode et de la HT) et 10mA pour les autre tubes, on a une consommation totale de 60 mA, comme en service on doit avoir 200V sur C26, la resistance équivalente doit donc chuter 269 - 200 = 69V et laisser passer un courant de 60 mA d'où R=69/0.060 = 1150 ohms cette résistance dissipera U*I = 69 *0.06 = 4.14 W en pratique on prendra deux résistances de 560 ohms 3W

Sujet : ALLOCCHIO BACCHINI Nouveau De grognon27  Le 31-10-2012 à 17:42 sta Bonjour Tiens Madi nous présente le schéma d'un poste AM + FM. Là on comprend mieux la présence de l'EABC80. Il est d'ailleurs curieux de voir que le RC de désaccentuation fait 150µs. Pour revenir au sujet je confirme le bien fondé des calculs de bthiry. Compte tenu du prix de ces résistances on pourra acheter aussi une paire de 470 ohms/3W pour panacher ou diminuer si nécessaire. Bonne bidouille.

Sujet : ALLOCCHIO BACCHINI Nouveau De madi  Le 31-10-2012 à 19:56 sta salut j'ai mesuré la tension au niveau braoche 8 de la ECH81 J'ai trouvé une tension de 7v au lieu de 80v alors j'ai testé la résistance de charge de l'anode de la triode de ECH81 elle est bonne 33K ,alors j'ai compris que la cause de la chute de tension vien de condensateur j'ai le tester il fuit quant j'ai le remplacer avec un autrte alors la radio fonctionne tres bien c'est la premiere radio que j'ai reussé a la restorée merci infiniment pour votre conseils je suis désolé pour mon mauvaise français je fait de mon mieux

Sujet : ALLOCCHIO BACCHINI Nouveau De bthiry  Le 31-10-2012 à 20:26 sta bravo Madi, bonne continuation ! Benoît
