Sujet : bolometre hp 430c Nouveau | De elektrax Le 26-11-2012 à 03:46 sta |
|
je possede cet appareil, mais pas de sonde : sonde spéciale ?
http://www.rockford-industrial.com/Presses-/Winnebago-/Hp-hewlett-packard-430C-1955-microwave-power-meter.HTML
on me l'a donné il y a 10 ans, jamais branché, si çà intéresse quelqu'un ?
2 tv années 80 : état indéterminé, à circuits intégrés, péritel
oscillo tektronix a lampes et tiroirs : ne fontionne pas, faut que je regarde exactement le type
attention tous ces appareils ne se trouvent pas au meme endroit géographiquement
je mettrai photos dès que je pourrai
|
|
Sujet : bolometre hp 430c Nouveau | De crilemans Le 26-11-2012 à 09:32 sta |
|
Bonjour elektrax.
L'oscillo Tektro peut m'intéresser, même en panne pour mon musée.
Tout dépend du type et de son lieu de stockage.
Je t'envoie un mail avec plus de précisions relatives à mon musée.
A+
crilemans.
|
|
Sujet : bolometre hp 430c Nouveau | De Adams 2 Le 26-11-2012 à 09:50 sta |
|
Bonjour

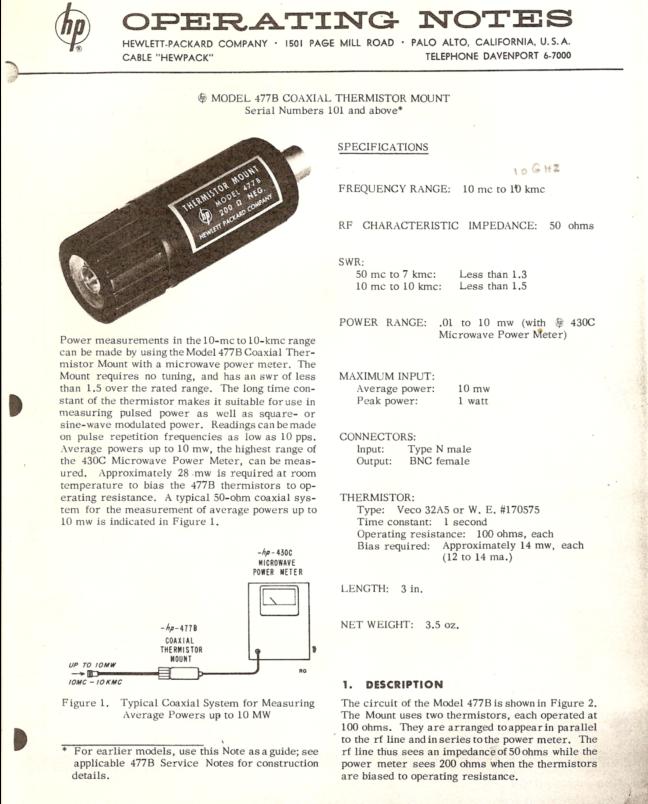

Pour le 430C il faut une tête (Coaxial thermistor mount) 477B . Voir PJ.
Il en passe parfois sur eBay CA "Used test équipment "
| |
|
Sujet : bolometre hp 430c Nouveau | De Adams 2 Le 26-11-2012 à 09:59 sta |
|
En ce moment il y a du choix .
|
|
Sujet : bolometre hp 430c Nouveau | De F6FLC Le 26-11-2012 à 15:04 sta |
|
Bonjour,
j'ai la doc technique du 430C en pdf
la sonde 477 fait 10 MHz à 10 GHz, 10 mW maxi
c'est un appareil à tubes, une heure de préchauffage dixit HP
l'achat d'une sonde d'occasion est plus cher que la valeur de l'appareil, je pense
Michel...
|
|
Sujet : bolometre hp 430c Nouveau | De f6cer Le 26-11-2012 à 15:59 sta |
|
Bonjour
La sonde bolo des premiers Oritel fonctionne aussi sur le 430 sinon pour les mesures en HF et bas VHF on peut en fabriquer une avec deux ampoules subminiatures et deux condensateurs
la description est dans un VHF Communications des bonnes années, on peut aussi faire avec deux thermistances , il faut qu'elles fassent 100 Ohms avec 20 ou 30mW de puissance d'alimentation . j'en ai monté un qui est raisonnablement juste jusqu'à 1500 MHz .
|
|
Sujet : bolometre hp 430c Nouveau | De f6cer Le 26-11-2012 à 16:50 sta |
|
Re
la description est faite dans Ham Radio Magazine de décembre 77 sous la plume de WA4ZRP
le principe de mesure des faibles puissance par thermistance est très bien expliqué même si l'engin décrit fonctionne en courant continu au lieu du 1000 Hz alternatif chez Hp ou Oritel (copie du Hp)![[:ouin:]](s10.gif)
|
|
|
