Bonsoir ter tous,
En lisant le programme (Harec) pour la F4, je lis qu'au niveau des "varicap" qu'elles peuvent remplacer avec un potentiomètre et d'autres composants, un condensateur variable à air tel que ceux que nous connaissons dans nos bons vieux postes TSF.
Prenons un cas concret : est-il possible par ce biais de remplacer le bon 2 x 490 pf que nous retrouvons sur la plupart des postes.
Quelqu'un a t-il expérimenté le système, y a t-il un schéma existent ? les mêmes fréquences sont-elles couvertes ?
Merci pour les explications.
Ilex.
|
|
| Sujet : F4 F4 question. Nouveau | De F6CER Le 27-11-2012 à 19:51 sta |
|
Bonsoir
Bien sur je crois que la BB112 est prévue pour ça
|
|
| Sujet : F4 F4 question. Nouveau | De F1EVJ Le 27-11-2012 à 20:32 sta |
|
Bonjour, absolument...ICI
|
|
| Sujet : F4 F4 question. Nouveau | De Jean Roland Le 27-11-2012 à 20:55 sta |
|
Bonsoir tout l'monde,
Je viens de réparer un Grundig R2000-2 équipé de diodes varicap BB104 en FM et SMV2026 en AM.
Ce que l'on peut dire, c'est qu'il faut, certe, une tension variable sur ces diodes, mais bien plus, une tension hyper stable. Pour ce faire, des circuits intégrés spécifiques on été élaborés comme par exemple le TCA530. Un simple régulateur à trois pattes ne suffit pas. Car la moindre dérive en tension sur les varicaps se traduit par une dérive de la syntonisation.
On assimile ces diodes à des condensateurs variables miniatures. Leur capacité max diminue proportionnellement en appliquant une tension croissante du coté cathode.

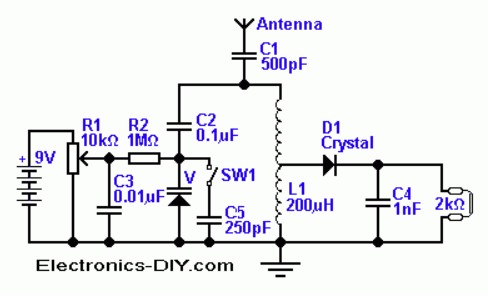

Je joins un petit montage simple équipé de la diode MV1662 (250 pF).
JR
| |
|
| Sujet : F4 F4 question. Nouveau | De Jean-B Le 27-11-2012 à 21:14 sta |
|
Bonsoir,
La BB112 est hors de prix, donc préférer son équivalent, en version CMS, la BB509
BB112 : environ 10 euros
BB509 SMD : 0,75 euros
Attention cependant, les conditions d'utilisation d'une varicap imposent des restrictions quant au remplacement d'un CV.
|
|
| Sujet : F4 F4 question. Nouveau | De BERNADOUX Le 27-11-2012 à 21:34 sta |
|
Bonsoir,
Les BB112 , 'en ai acheté 15 les 10 plus 1,80 de port, sur Ebay chez
Audio Radio Electro Store,
C'est en France et c'est une maison sérieuse , publicité gratuite.
Jacques
|
|
| Sujet : F4 F4 question. Nouveau | De Jean Roland Le 27-11-2012 à 21:57 sta |
|
Re,
Rappelons-nous que la BB112 a une capacité moyenne de 470pF/1V. On trouve d'autres capacités sous d'autres références pour des applications diverses. Il en existe à partir de quelques pF seulement.
JR
|
|
| Sujet : F4 F4 question. Nouveau | De nanar Le 27-11-2012 à 23:01 sta |
|
Bonsoir
dans les vieilles télé des années 70 il y avait pas mal de BB112 dans les tuners … une petite diode avec des anneaux jaunes … je ne suis même pas certain que dans mon fourbis …
|
|
| Sujet : F4 F4 question. Nouveau | De Bombarde Le 27-11-2012 à 23:14 sta |
|
Bonsoir;
Pour les commutations de bandes, les diodes fonctionnet très bien. Avec des varicap il faut se méfier de la transmodulation sur signal fort.
Bombarde
|
|
| Sujet : F4 F4 question. Nouveau | De BERNADOUX Le 28-11-2012 à 01:23 sta |
|
Nanar,
Ces diodes varicap que tu décris seraient plutôt des BA 102, courantes à l'époque.
Les BB 112 que j'ai ont un boitier TO92 à 2 pattes.
Jacques
|
|
| Sujet : F4 F4 question. Nouveau | De nanar Le 28-11-2012 à 08:06 sta |
|
Ha ! … en effet c'est plutôt des BA 102 auquel je pensais …
|
|
|
