Sujet : Tracé de CI ? Nouveau De georgesgiralt  Le 23-02-2013 à 08:00 sta Bonjour, Pour mes très faibles besoins, j'employais TCI. Mais depuis quelque temps, je n'ai plus de Windows. (je suis sous Linux). Je viens d'essayer dans une machine virtuelle VirtualBox et Windows XP. TCI ne marche pas (pas moyen de changer le pas de grille, pas moyen de créer des composants...) Questions : 1) quel outil simple (pour des petits circuits de moins de (50 composants) à prise en main facile ? 2) Si possible sous Linux parce que Windows .... 3) il faudrait qu'il génère des PDF ou que je puisse imprimer à l'échelle 1 simplement. D'avance merci pour votre aide !

Sujet : Tracé de CI ? Nouveau De audiovalve  Le 23-02-2013 à 09:36 sta hello , EAGLE dispose d'une version LINUX. http://www.linuxplusvalue.be/mylpv.php?id=201

Sujet : Tracé de CI ? Nouveau De slouptoouut  Le 23-02-2013 à 10:17 sta Bâ, pastilles transfert mecanorma + stylo à C.I ! pas de problème de compatibilité avec windaube ou linux, pas besoin d'ordinateur (avec les "CTRL-ALT-SUPPR" qui vont avec) ni d'imprimante (avec le lot des bourrage papier, buses bouché, ou refus d'imprimer ) Les transferts et le stylo, ça suffit pour des montage a 50 composants (et ça peux se faire aussi pour 1000 composants, mais comme dirais certains, à ce stade c'est de la musculation intellectuelle ...) Et ça, au moins, ça ne plante jamais ! sloup

Sujet : Tracé de CI ? Nouveau De perou  Le 23-02-2013 à 10:44 sta oui, mais les pastilles transfert Mécanorma ne se font plus, où en trouvez vous encore?

Sujet : Tracé de CI ? Nouveau De ON5WF  Le 23-02-2013 à 11:10 sta Hello Personnellement, j'ai réalisé des circuits imprimés relativement compliqués avec des plaques cuivrées et du "blanc pour chaussures" (que l'on utilisait avant pour les sandales de gym) pour tracer les pistes. Pas de problème de développement, pas besoin de pastilles mécanorma, il faut juste avoir du perchlorure de fer et pas pal de patience. Je réalisais d'abord le dessin sur une feuille de papier millimétré transparent: on dessine le circuit vu du dessus et il suffit après de retourner la feuille, la fixer sur la plaque de cuivre, pointer tous les trous et dessiner les pistes (il faut quand même avoir une plume comme on en utilisait pour écrire à l'encre; je suppose que ça doit encore se trouver dans les magasins d'articles de dessin). Et bien sûr, comme dit Mr Sloup, pas de problème de compatibilité avec winlux ou lindow

Sujet : Tracé de CI ? Nouveau De audiovalve  Le 23-02-2013 à 11:13 sta et les modif sont toujours laborieuses..... j'ai débuté au MECANORMA comme tout le monde , mais quand le premier soft est arrivé: LAYO sous DOS pour les connaisseurs j'ai bazardé pastilles et rubans avec un certain plaisir

Sujet : Tracé de CI ? Nouveau De audiovalve  Le 23-02-2013 à 11:17 sta maintenant un avis pour le camarade George... au prix des pécés d'occase , garde-toi un vieux bousin sous windows (pas relié au net si tu es parano ), où les logiciels de CAO même gratuits sont légion

Sujet : Tracé de CI ? Nouveau De F4HCO  Le 23-02-2013 à 11:19 sta Bonjour. Il existe Kicad utilisable sur Linux ET Windows. La prise en main est un peu dure au départ mais on s'y fait. Il est possible de télécharger PDFcréator pour impression des circuits en pdf. En espérant vous avoir aidé. 73 Valentin

Sujet : Tracé de CI ? Nouveau De ON5WF  Le 23-02-2013 à 11:23 sta Pas moyen de faire autrement à l'époque ! Pour ce qui est des modifs, il est toujours possible de réaliser un prototype sur une plaque veroboard ou autre et faire le CI quand c'est au point. De plus, pour une seule réalisation, est-il toujours nécessaire de réaliser un CI ?

Sujet : Tracé de CI ? Nouveau De Paul  Le 23-02-2013 à 11:25 sta Pour faire tourner des logiciels Windows sous Linux, préférez Wine. J'utilise tous mes logiciels de CAO avec sans aucun souci. C'est un plugin qui prend en charge les fichiers .exe et qui marche en général très bien. faites un sudo apt-get install wine (dans la console), il me semble qu'il est installable directement via la console.

Sujet : Tracé de CI ? Nouveau De slouptoouut  Le 23-02-2013 à 13:55 sta Bonjour, mes pastilles Mécanorma , elle sont "N.O.S" (neuves issue de vieux stock) effectivement ça ne se fait plus , mais on doit pouvoir trouver un équivalent dans d'autres marques (genre Brady, issu de fonds de tiroirs), ou utiliser des transferts bureautiques non prévu pour cet usage (mais l'écartemmenet des pastilles ne sera pas normalisé et il faudra tout faire a la main en s'aidant d'une grille sur papier calque) sloup

Sujet : Tracé de CI ? Nouveau De Grenouille  Le 23-02-2013 à 14:35 sta Pourquoi faire simple, quand on peut faire compliqué... Au temps des chars à boeufs, ce devait être sympa aussi! Les accidents de la circulation étaient moins graves. Et avant le PQ pour tous, on recyclait intelligemment les vieux journaux.

Sujet : Tracé de CI ? Nouveau De slouptoouut  Le 23-02-2013 à 15:41 sta Bâ, dans le cas précis, et surtout si c'est pour faire une p'tite alim 12V , un clignoteur à 2 LED, ou un p'tit strob , le plus simple reste pourtant bien, a mon sens, le tout manuel avec le stylo et les transferts ... Et d'une : pas besoin d'allummer un ordi, d'attendre une plombe que Windows démarre, puis de lancer l'application idoine ...quand elle veut bien se lancer (rien que ce ce temps là, on aurai pu router la moitié de la carte !) et de deux : pas besoin de toute une machinerie compliqué , avec des millions de composants , puisque c'est à ça qu'équivaut un ordinateur, et même pas besoin de courant (on peux le router et le graver partout , même dans les endroits les plus improbables) sloup

Sujet : Tracé de CI ? Nouveau De Grenouille  Le 23-02-2013 à 17:01 sta Fort heureusement, tout le monde n'habite pas à Cusset, célèbre lieu ou l'on n'a jamais retrouvé le moindre transistosaure...

Sujet : Tracé de CI ? Nouveau De slouptoouut  Le 23-02-2013 à 17:12 sta ...Et puis, on peut graver, sans faire de typon, sans cuvettes, sans produits chimiques, sans risque d'en foutre partout ou de tacher irrémédiablement sa baignoire ... en utilisant une petite fraise au bont d'une "Dremel" tenue en main et déplacé de manière a tracer des couloirs isolants dans le cuivre (et on peut aussi utiliser une "maxicraft", une "proxxon", une "parkside" , ou même une "rotofor" quoique je ne conseillerais pas trop cette dernière marque de perceuse ...Les "rotofor" c'est de la camelote pas fiable fabriquée en chine ) sloup

Sujet : Tracé de CI ? Nouveau De barney  Le 23-02-2013 à 17:50 sta Bonjour sloupt la vous venez de me donner un super idée !! Quel tipe de fraise vous emploié sur la drimel ?? A+ louis

Sujet : Tracé de CI ? Nouveau De Lebon  Le 23-02-2013 à 17:51 sta Bjr, On voit bien que slouptoouut aime bien la détente de temps en temps !!!

Sujet : Tracé de CI ? Nouveau De jacques49  Le 23-02-2013 à 18:20 sta bonsoir procédé dit a l'anglaise Jacques

Sujet : Tracé de CI ? Nouveau De F1EVJ  Le 23-02-2013 à 19:00 sta "célèbre lieu ou l'on n'a jamais retrouvé le moindre transistosaure." Pardon sloup/pat, mais celle-là, elle est bonne -hi ! Merci grenouille ! Pierre

Sujet : Tracé de CI ? Nouveau De slouptoouut  Le 23-02-2013 à 19:52 sta bonjour, pour le procédé dit "gravure à l'anglaise" : les petites fraises 3 tailles cylindriques, ou les petites fraises lime conique conviennent généralement (en faire l'essai) ou encore une petite meule (ça marche aussi mais elle s'use plus vite que la fraise) il faut tenir fermement la perceuse et aller pas trop vite (ou pour ceux qui ont la chance d'avoir ça, faire ce travail avec une petite fraiseuse CNC ! l'opération est alors automatique une fois la machine réglée et le programme en G-code introduit et essayé ...) ce procédé convient surtout pour les applications de puissance , et comportant relativement peu de composants : grosses alimentations , chargeurs de batteries, étage de sortie d'ampli de sono ou de variateur pour moteur, ou d' emmtteur d'amateur, filtre d'enceinte acoustiques, stroboscope a usage disco, gradateurs de lumière ... sloup

Sujet : Tracé de CI ? Nouveau De Jean-B  Le 23-02-2013 à 21:34 sta "ce procédé convient surtout pour les applications de puissance , et comportant relativement peu de composants" ... Voilà, Sloup, qui est raisonnablement observé ! Ceci dit, le principal intéressé, qui n'a rien écrit depuis, ne nous a pas indiqué ce qu'il comptait mettre sur son (ses) CI. S'il balance des mille pattes, ta méthode relève du graveur de monnaie de la Banque de France.

Sujet : Tracé de CI ? Nouveau De slouptoouut  Le 23-02-2013 à 21:52 sta Ou d'une petite fraiseuse numérique avec une bonne broche, sans jeux, équipé de roulements de précision ...

Sujet : Tracé de CI ? Nouveau De georgesgiralt  Le 23-02-2013 à 23:37 sta Bon, alors, J'ai jeté un œil à Kicad. Compliqué et bien lourd. Pourquoi avoir besoin de saisir le schéma si je veux juste le CI ? ... J'ai regardé les produits GNU. Pas plus simple, si j'ose dire. Ce sont des ateliers intégrés, avec simulation... Bref, rien d'aussi simple que TCI !

Sujet : Tracé de CI ? Nouveau De Jean-B  Le 23-02-2013 à 23:55 sta Bonsoir, Je n'ai pas utilisé Kicad depuis très longtemps, mais il me semble qu'il permet aussi de faire une implantation (pastilles ou empreintes plus pistes) libre sans avoir à passer par le schéma et le routage ... S'il y a des spécialistes ...

Sujet : Tracé de CI ? Nouveau De gentil  Le 24-02-2013 à 00:34 sta Bjr, Allez donc voir ici : CIDESS http://cidess.free.fr/index-gb.html C'est franchouille et c'est juste ce qu'il faut pour faire une petite bricole. On a une grille ;on pose des pastilles et on les lie les unes aux autres...

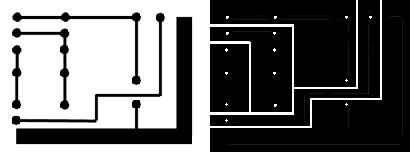

Sujet : Tracé de CI ? Nouveau De Jean-B  Le 24-02-2013 à 01:59 sta CIDESS est très pratique et on ne peut plus facile d'emploi. De plus, il permet de finaliser avec un plan de masse autour du tracé, ce qui économise le perchlo. Par contre, la gravure dite "à l'anglaise" est des plus fantaisiste. Ce n'est qu'un négatif de la version avec plan de masse. La vraie gravure à l'anglaise est reproduite à droite, là -------->

Sujet : Tracé de CI ? Nouveau De georgesgiralt  Le 24-02-2013 à 08:15 sta Je viens de jeter un œil à Cidess. Cela m'a l'air pas mal. Voir comment il tourne sous Virtualbox ou Wine ...
