| Sujet : Nouveau venu: 830A Nouveau | De Indi75 Le 03-04-2013 à 21:52 sta |
|
Bonsoir a tous, voici le colis que j'attendais depuis plusieurs jours. Il est arrive sans casse par la Poste et il ne manque a premiere vue que le bouton de facade, comme je le savais. J'ouvrirai le poste demain soir et vous tiendrai au courant de mes surprises, heureuses j'espere.
| |
|
| Sujet : Nouveau venu: 830A Nouveau | De Indi75 Le 04-04-2013 à 23:53 cms |
|  |
Alors voici l'inventaire des lampes presentes:
Dario TE24N
Grammont S4150E
Miniwatt E452T
Mazda D350B
La reference de la redresseuse est effacee. A part la E452T et la TE24N (qui serait un equivalent de la C443), les autres lampes de remplacement vous semblent etre bien adaptee au poste? On devrait avoir selon la doc de reparation: E452T, E452T, E424N, C443, 506.
Bonne soiree.
| |
|
|
| Sujet : Nouveau venu: 830A Nouveau | De jcj Le 05-04-2013 à 06:14 sta |
|
La S5150E est équivalente à la E442S de Philips. Cela devrait fonctionner quitte à essayer de permuter cette lampe avec la E452 d'origine quand le poste fonctionnera pour choisir la configuration qui donne les meilleurs résultats.
La D350B est la valve, équivalente à la 506 Philips.
La lampe qui vous manque est la C443. Aie... pas facile d'en trouver une en bon état.
Un exemple de restauration ici
|
|
| Sujet : Nouveau venu: 830A Nouveau | De Jacques (webmestre) Le 05-04-2013 à 06:15 sta |
|
TE24N = E424N
D350B = 1801 à la place de la 506
S4150E = E442S à la place de l'une des E452T
Voir la rubrique Tubes Brochages et la recherche par référence.
|
|
| Sujet : Nouveau venu: 830A Nouveau | De Indi75 Le 05-04-2013 à 08:46 cms |
| |
Merci de vos lumieres Jcj et Jacques. En place ce la C443, j'ai ce qui ressemble a une RES364 ou LA25D, mais les inscriptions sont effacees. Je vais commencer le demontage complet ce soir.
| |
|
|
| Sujet : Nouveau venu: 830A Nouveau | De HLJ Le 05-04-2013 à 11:09 sta |
|
Bonjour,
Bonne chance, mis a part les blocs de condensateurs en boite de cornes-beef il n'y a en général pas de gros problèmes sur ces postes, si vous n'avez pas de problèmes de bobinages.
Meilleures salutations.
HLJ
|
|
| Sujet : Nouveau venu: 830A Nouveau | De jcj Le 05-04-2013 à 12:47 sta |
|

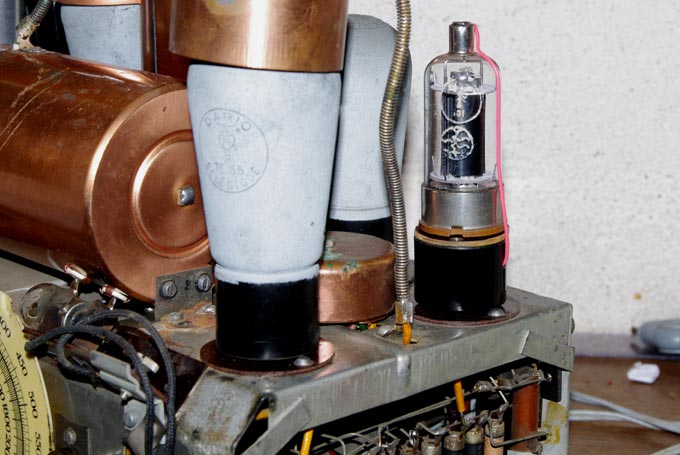

Une lampe qui fait un bon "ersatz" de C443 est la 2E24 ->
On la trouve dans des surplus de militaria ou sur EBay à des prix raisonnable. Elle sera sous-volté au filament (4V au lieu de 6,3 V) mais cela compense sa nervosité naturelle.
La connexion d'anode au sommet gâche un peu l'esthétique.
| |
|
| Sujet : Nouveau venu: 830A Nouveau | De Indi75 Le 05-04-2013 à 22:11 sta |
|
Bonsoir, Merci jcj du tuyau. Bon demain j'attaque le demontage des boites a condos. A tous, quelles valeurs pour les condos des deux boites me conseilleriez vous? Je pense ne pas trouver les memes valeurs et tensions que celles precisees dans la doc.
|
|
| Sujet : Nouveau venu: 830A Nouveau | De HLJ Le 05-04-2013 à 22:23 sta |
|
Bonsoir,
Sur les trois que j'ai refait il y a une quinzaine d'années, j'avais remis les valeurs à l'identique en assemblant des condensateurs polyester prévus pour 630V.
Je n'avais pas mis de condensateurs électrolytiques eu remplacement des papiers non polarisés.
Meilleures salutations.
HLJ
|
|
| Sujet : Nouveau venu: 830A Nouveau | De Indi75 Le 06-04-2013 à 14:09 cms |
| |
Bonjour, j'ai donc commence le demontage et sorti le chassis de la boite. A premiere vue, il a ete modifie. J'ai repere un condo chimique en plus place sur le dessus du chassis, des resistences non d'origine ainsi que des contacts coupes a la sortie des boides de condo notemment pour remplacer les C1 et C3. Je pose ici les photos de l'implantation des composants tels que je les vois avant de toucher a quoi que ce soit. Quelqu'un aurait-il des vues du dessous d'un chassis non modifie avec implantation d'origine des composants, afin que je je puisse comparer avec le mien pour reperer les modifications?
Pardon pour le manque d'accents sur les voyelles, mais j'utilise un clavier americain.
Bonne apres-midi.
| |
| |
|
| Sujet : Nouveau venu: 830A Nouveau | De Indi75 Le 06-04-2013 à 14:10 cms |
| |
pic 2
| |
| |
|
| Sujet : Nouveau venu: 830A Nouveau | De Indi75 Le 06-04-2013 à 14:10 cms |
| |
pic 3
| |
| |
|
| Sujet : Nouveau venu: 830A Nouveau | De Indi75 Le 06-04-2013 à 14:10 cms |
| |
pic 4
| |
| |
|
| Sujet : Nouveau venu: 830A Nouveau | De Indi75 Le 06-04-2013 à 14:11 cms |
| |
pic 5
| |
| |
|
| Sujet : Nouveau venu: 830A Nouveau | De Indi75 Le 06-04-2013 à 14:11 cms |
| |
pic 6
| |
| |
|
| Sujet : Nouveau venu: 830A Nouveau | De Indi75 Le 06-04-2013 à 14:11 cms |
| |
pic 7
| |
| |
|
| Sujet : Nouveau venu: 830A Nouveau | De Indi75 Le 06-04-2013 à 14:12 cms |
| |
pic 8
| |
| |
|
| Sujet : Nouveau venu: 830A Nouveau | De Jacques (webmestre) Le 06-04-2013 à 14:37 sta |
|
Voilà les différentes étapes de la restauration de l'un des miens.
Etat à l'arrivée...
| |
|
| Sujet : Nouveau venu: 830A Nouveau | De Jacques (webmestre) Le 06-04-2013 à 14:39 sta |
|
.. démontage du châssis en vue de son décapage...
| |
|
| Sujet : Nouveau venu: 830A Nouveau | De Jacques (webmestre) Le 06-04-2013 à 14:43 sta |
|
a... erreur, il est déjà en partie restauré ci-dessus....
Le voici au départ et l'une des deux boite à condo. Effectivement, remettre les valeurs d'origine avec des polyesters est la meilleure solution.
| |
|
| Sujet : Nouveau venu: 830A Nouveau | De Jacques (webmestre) Le 06-04-2013 à 14:44 sta |
|
... Vidage des boites à condo. Personnellement, je les ouvre par la base, ce qui rend plus simple le re-câblage et rend la coupure moins visible (et plus facile à ressouder)...
| |
|
| Sujet : Nouveau venu: 830A Nouveau | De Jacques (webmestre) Le 06-04-2013 à 14:48 sta |
|
... Remplacement des capas dites à surveiller et premier remontage chassis...
Il faut de l'huile de coude si on veut un bon résultat.
| |
|
| Sujet : Nouveau venu: 830A Nouveau | De Jacques (webmestre) Le 06-04-2013 à 14:50 sta |
|
... Vue du châssis après habillage des boites à condos avec de l'alu adhésif (style pour pot d'échappement)...
| |
|
| Sujet : Nouveau venu: 830A Nouveau | De Jacques (webmestre) Le 06-04-2013 à 14:52 sta |
|
... puis attaque de la caisse, démontage complet, peinture des arceaux et des pieds, nettoyage complet...
| |
|
| Sujet : Nouveau venu: 830A Nouveau | De Jacques (webmestre) Le 06-04-2013 à 14:54 sta |
|
Enfin, le résultat. Compter une semaine pour une restauration complète sans devoir y revenir.
| |
|
| Sujet : Nouveau venu: 830A Nouveau | De Indi75 Le 06-04-2013 à 15:13 cms |
| |
Merci Jacques pour ces conseils. Auriez-vous des vues prises du dessous du chassis afin de voir l'implantation des composants et que je me rende compte de ceux qui sont en trops dans mon poste?
| |
|
|
| Sujet : Nouveau venu: 830A Nouveau | De Jacques (webmestre) Le 06-04-2013 à 15:24 sta |
|
Hélas non, et c'est là que l'on s'apercoit qu'on ne prend jamais assez de photos.
Par contre, la vue de dessous est visible, avec repérage des composants, dans les archives philips, tome1 sur la version allemande (830A-D).
|
|
| Sujet : Nouveau venu: 830A Nouveau | De jcj Le 06-04-2013 à 16:18 sta |
|
Si ça peut aider, photo du site indiqué plus haut, avec une meilleure définition ->
Seule la self de HP (en haut, au milieu du châssis) n'est pas d'origine.
| |
|
| Sujet : Nouveau venu: 830A Nouveau | De HLJ Le 06-04-2013 à 17:06 sta |
|
Bonjour,
Le transfo de sortie (pic 5) ajouté est utilisé pour remplacer la self d'alimentation de la C443, elle était sans doute coupée et elle a été remplacée pas ce transfo.
Le fait que des connexions soient coupées sur les boites et remplacées par des condensateurs extérieurs, témoigne d'une réparation précédente, les réparateurs ne s'embarrassant pas des méthodes de restauration que nous utilisons actuellement.
Vous avez tout de même de la chance, quelquefois les boîtes ont tout simplement disparu.
Si vous suivez le câblage selon la doc technique et le plan des boîtes de condensateurs, vous retrouverez sans peine la position des connexions originales.
Meilleures salutations.
HLJ
|
|
| Sujet : Nouveau venu: 830A Nouveau | De Phil Le 06-04-2013 à 18:49 sta |
|
Pour ce qui est de faire les cuivres, je suis battu à plate couture par Jacques.
| |
|
| Sujet : Nouveau venu: 830A Nouveau | De Jacques (webmestre) Le 06-04-2013 à 18:55 sta |
|
C'est évident que cela prend du temps, et il est indispensable de tout démonter. Ensuite, c'est de l'huile de coude, la moins chère mais la plus épuisante.
Mais toutes les huiles qui émanent du corps sont épuisantes
|
|
| Sujet : Nouveau venu: 830A Nouveau | De Phil Le 06-04-2013 à 19:11 sta |
|
Sauf si on laisse le châssis faire les mouvements qui conviennent...
|
|
| Sujet : Nouveau venu: 830A Nouveau | De Indi75 Le 06-04-2013 à 22:23 cms |
| |
Warff warff, z'etes en forme ce soir. :))
| |
|
|
| Sujet : Nouveau venu: 830A Nouveau | De Totolagalène Le 06-04-2013 à 22:29 sta |
|
"Sauf si on laisse le châssis faire les mouvements qui conviennent..."
Hé les gars, vous ne pensez qu'à çà!
Moi aussi,.... entre 2 soudures!
![[:Hi:]](s12.gif)
|
|
| Sujet : Nouveau venu: 830A Nouveau | De Indi75 Le 06-04-2013 à 22:40 cms |
| |
Les archives Pilips tome 1, connaitriez-vous le lien? Je suis bien alle faire un tour sur tsf.philips.org, mais en vain.
Merciiii
| |
|
|
| Sujet : Nouveau venu: 830A Nouveau | De Indi75 Le 06-04-2013 à 22:44 cms |
| |
Bon c'est bon, oui vous pouvez dire que je suis nul! Je les avais sous le nez les archives ici. Pfff. Suis fatigue moi ce soir.
| |
|
|
| Sujet : Nouveau venu: 830A Nouveau | De Totolagalène Le 06-04-2013 à 22:45 sta |
|
Allez, coucher!!!
|
|
| Sujet : Nouveau venu: 830A Nouveau | De slouptoouut Le 06-04-2013 à 23:53 sta |
|
Euh, pour faire se mouvoir un chassi ...( sans connotations paillardes ou graveleuse !) vous auriez la solution de l'installer ... sur une rectifieuse !
sloup
|
|
| Sujet : Nouveau venu: 830A Nouveau | De Phil Le 07-04-2013 à 10:41 sta |
|
Bonjour,
Le châssis passé à la rectifieuse, il n'en restera pas grand chose après...
A propos de remise en état des châssis "radio, je précise" plutôt que de les repeindre? ne peut-on pas réaliser un traitement par électrolyse de façon artisanale ?
Il me semble qu'à l'époque de nombreux châssis n'étaient pas peints mais traités par électrolyse.
|
|
| Sujet : Nouveau venu: 830A Nouveau | De jcj Le 07-04-2013 à 11:01 sta |
|
Faut pas non plus exagérer et garder une certaine "patine" pour conserver un aspect ancien.
Si on est vraiment obligé de décaper sauvagement un élément trop oxydé, il existe des produits pour "re-vieillir" le cuivre, le laiton, le fer...
|
|
| Sujet : Nouveau venu: 830A Nouveau | De Indi75 Le 07-04-2013 à 14:41 cms |
| |
Bonjour, j'ai repere 3 modifications avec ajout de composants. Les condos ajoutes doivent remplacer ceux deffectueux des boites. Mais pour le transfo en plus en place du S15, je ne sais pas par quoi le remplacer. La piece d'origine a ete enlevee. Ce S15 serait selon la doc une "self de choc de sortie (925-1035 Ohms). Quelqu'un en aurait-il une dans son tiroir par chance? Sinon une idee pour la rempacer car je ne veux pas laisser ce gros transfo de remplacement.
| |
| |
|
| Sujet : Nouveau venu: 830A Nouveau | De Indi75 Le 07-04-2013 à 14:41 cms |
| |
pic 2
| |
| |
|
| Sujet : Nouveau venu: 830A Nouveau | De Indi75 Le 07-04-2013 à 14:42 cms |
| |
pic 3
| |
| |
|
| Sujet : Nouveau venu: 830A Nouveau | De Indi75 Le 07-04-2013 à 14:42 cms |
| |
pic 4
| |
| |
|
|
