| Sujet : SNR des années 20 Nouveau | De crilemans Le 30-06-2013 à 17:52 sta |
|
Bonjour.

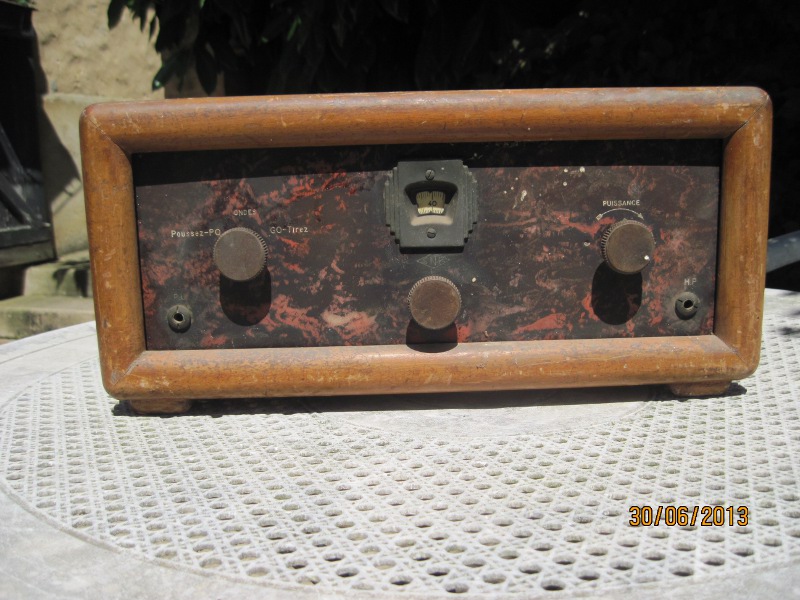

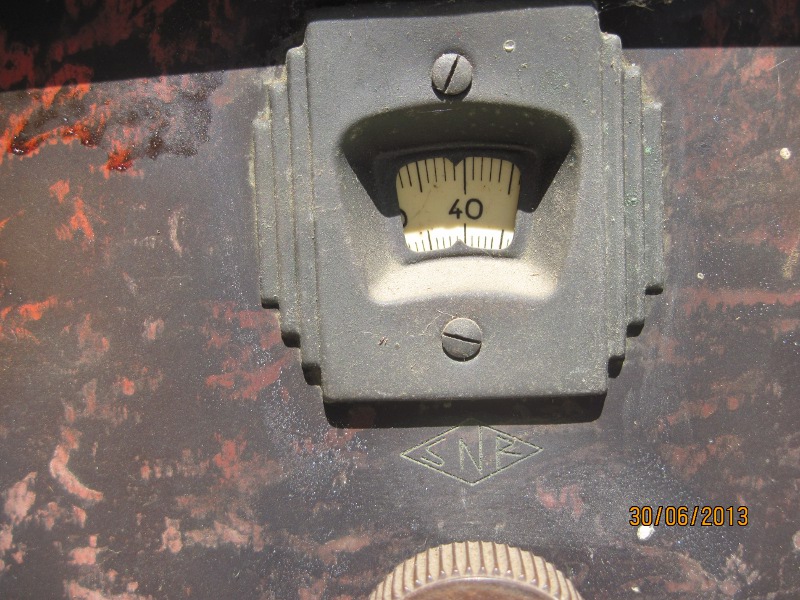

Trouvé ce matin ce SNR à 3 lampes dans un très mauvais état électronique.
Ébénisterie et face avant correctes, manque la porte arrière seulement, reste que les
charnières.
à suivre, 5 photos en tout.
crilemans.
| |
|
| Sujet : SNR des années 20 Nouveau | De crilemans Le 30-06-2013 à 17:53 sta |
|
| |
|
| Sujet : SNR des années 20 Nouveau | De crilemans Le 30-06-2013 à 17:58 sta |
|
Le CV n'est plus connecté, les boites de condos sont éclatées, la commande puissance ne mène à rien, uniquement un axe qui tourne.
Je ne vois pas de bobinages d'accord, mais il y a 4 trous sur le côté, je pense qu'il devait
y avoir 2 selfs extérieures à régler avec des manettes.
Y a du boulot.
| |
|
| Sujet : SNR des années 20 Nouveau | De crilemans Le 30-06-2013 à 18:01 sta |
|
Maintenant le dessous. Là c'est pas joli. Nombre de connexions par fils rigides et nus sont défaites
et les fils souples sont coupés, il allaient vers les jacks de façade.
| |
|
| Sujet : SNR des années 20 Nouveau | De crilemans Le 30-06-2013 à 18:11 sta |
|
dernière photo, gros plan sur un condo situé en dessous.
C'est un poste PO/GO, HP externe (jack) et PU (jack).
Je crois que je vais me contenter de le nettoyer, lui refaire une porte arrière
et il ira tout droit au musée.
Toutefois, si quelqu'un connaissait ce poste, je voudrais bien le dater et en savoir
plus sur les bobines d'accord.
Merci d'avance.
crilemans
| |
|
| Sujet : SNR des années 20 Nouveau | De crilemans Le 30-06-2013 à 18:21 sta |
|
J'ai oublié de donner les lampes :
redresseuse Visseaux Radio 4V-300V
Dario TE38 simple triode
puissance Philips B443 4V-150V
Poste à amplification directe à priori.
crilemans.
|
|
| Sujet : SNR des années 20 Nouveau | De jcj Le 30-06-2013 à 21:43 sta |
|
Bonjour,
Avec seulement 2 lampes et sortie sur HP, c'était plutôt un montage à réaction.
Qu'est ce qu'il y a derrière le bouton "puissance" : potentiomètre ou CV ?
Comment sont les trous pour les hypothétiques supports de selfs.
|
|
| Sujet : SNR des années 20 Nouveau | De crilemans Le 01-07-2013 à 14:48 sta |
|
Bonjour jcj.
J'ai refait des photos complémentaires.
Derrière la plaque avant, rien n'est connecté, qui plus est, il n'y a rien.
- derrière "puissance", on ne voit qu'un axe avec bout fileté qui devait être accouplé
à quelque chose, peut-être à un potentiomètre, mais absent.
- au centre c'était le CV, aujourd'hui, les pattes en l'air
- derrière PO/GO, aucun commutateur, ni bobine. Uniquement une tige en laiton
qui peut être tirée et enfoncée.
En ce qui concerne la fixation, à l'extérieur du boîtier, de selfs, il a 3 trous dans la
carrosserie avec un canon en laiton, noyé dans le bois. L'entraxe est environ de
2 fois 30 mm. Les douilles sont absentes. Je pense que c'était les mêmes que celles
de l'alimentation secteur, située sur l'autre côté.
Pour l'alimentation secteur, j'ai l'impression que c'est directement l'entrée du jus
et pas seulement un répartiteur, cela à voir les fils (débranchés) qui vont au transfo.
Ouille ouille ouille le sécurité !!!
Taille des douilles : écartement 19 mm comme les fiches secteurs, Φext 5.9 mm,
Φint 4.0 mm.
En tout cas, ne pas saisir avec les mains, le bidule sous tension d'autant que je n'ai
pas vu d'inter.
Le jack PU avait 3 fils et celui du HP avait 2 fils.
Voilà ce que je peux rajouter. Plus je l'examine, plus je le considère comme une épave.
Bye.
crilemans.
| |
|
| Sujet : SNR des années 20 Nouveau | De Radiolo Le 01-07-2013 à 14:56 sta |
|
Bonjour,
pas tout a fait quand même......
si le transfo alim est bon on doit pouvoir en faire qq chose de bien
Amicalement
Radiolo
|
|
| Sujet : SNR des années 20 Nouveau | De jcj Le 01-07-2013 à 17:48 sta |
|
Je ne crois pas trop à des selfs extérieures.
Le bouton "Poussez/Tirez" pour changer les gammes PO/GO fait plutôt penser à un bloc de bobinages universel très en vogue à l'époque sur ce type de poste (changement de gammes et réaction sur le même axe). Quelque chose qui doit ressembler au "bloc Jackson" de la photo jointe.
Les trous sur le coté ??? peut être les prises Antennes/Terre ???
Le bouton puissance ???
La remise en état d'origine sera problématique. Il vaut peut être mieux refaire un montage 100% perso.
| |
|
| Sujet : SNR des années 20 Nouveau | De Radiolo Le 01-07-2013 à 17:59 sta |
|
bonjour,
Pas sur que le bloc PO/GO ait été du type a commutation "pousser tirer"
Cela semble avoir été gravé a la main a coté des gravures d'origine.
A mon humble avis cela devait une détectrice a réaction suivie d'une amplification BF
La liaison des deux étages devait se faire par transfo BF 1/3
Il semble y avoir un transfo de sortie BF pour un HP basse impédance ou peut être un casque pour les réceptions lointaines.
Relever d'abord le schéma existant
et tester tous les transfos
S'ils sont bon il y a un gros espoir de le faire marcher.
Amicalement
Radiolo
|
|
| Sujet : SNR des années 20 Nouveau | De crilemans Le 01-07-2013 à 18:13 sta |
|
Merci à tous deux. Si on peut en faire quelque chose, quitte à ce que se soit un "spécimen",
je compte sur vous deux pour m'aider car j'ai très peu d'expérience sur les postes de cette
époque. Je n'en possède qu'un et je n'ai pas encore osé y toucher, je me contente de le
regarder. Je l'ai mis dans le GL fiche N° 14147.
A bientôt pour une renaissance de cet ancêtre.
Bonne fin de journée.
crilemans.
|
|
|
