Sujet : PERFECTA ca 6228 Nouveau De jerome  Le 03-03-2014 à 10:26 sta Bonjour à tous Tout d'abord, merci pour tous ces sites de passionés qui nous permttent de rêver. Ancien technicien dans l'Armée de l'Air, mon ancien chef de service m'a fait découvrir la technologie des tubes lors de la remise en fonctionnnement d'un poste des années 70. Ayant des bases d'électronique, il était évident que c'était the Technologie. Depuis je n'ai jamais vraiment pris le temps de m'y mettre, même si mes fouilles m'ont permise de récupérer 4 vieux postes, plus celui du grand-père de ma femme qui attend une petite remise en état. Ma dernière acquisition est donc un perfecta type AC 6228 jeté en déchetterie. Etant totalement novice, même si j'ai quelques notions de radio, j'ai constitué le document pdf ci joint avec le maximum de renseignement que j'ai pu trouvé. J'ai procédé au demontage et au nettoyage, mais je n'ai pas de schéma, et n'arrive de ce fait pas à identifier les condo et les différentes parties du circuit. Enfin, les inscription sur les composants sont assez effacées, ainsi que sur l'oeil magique. Quels condo changer, par quelle valeur, et condo polarisé ou non? Voila pour la présentation, si certain veulent bien m'aider et me faire partager leur passion, ce sera avec grand plaisir que je serai leur élève. Cordialement Jérôme  Fichier .PDF

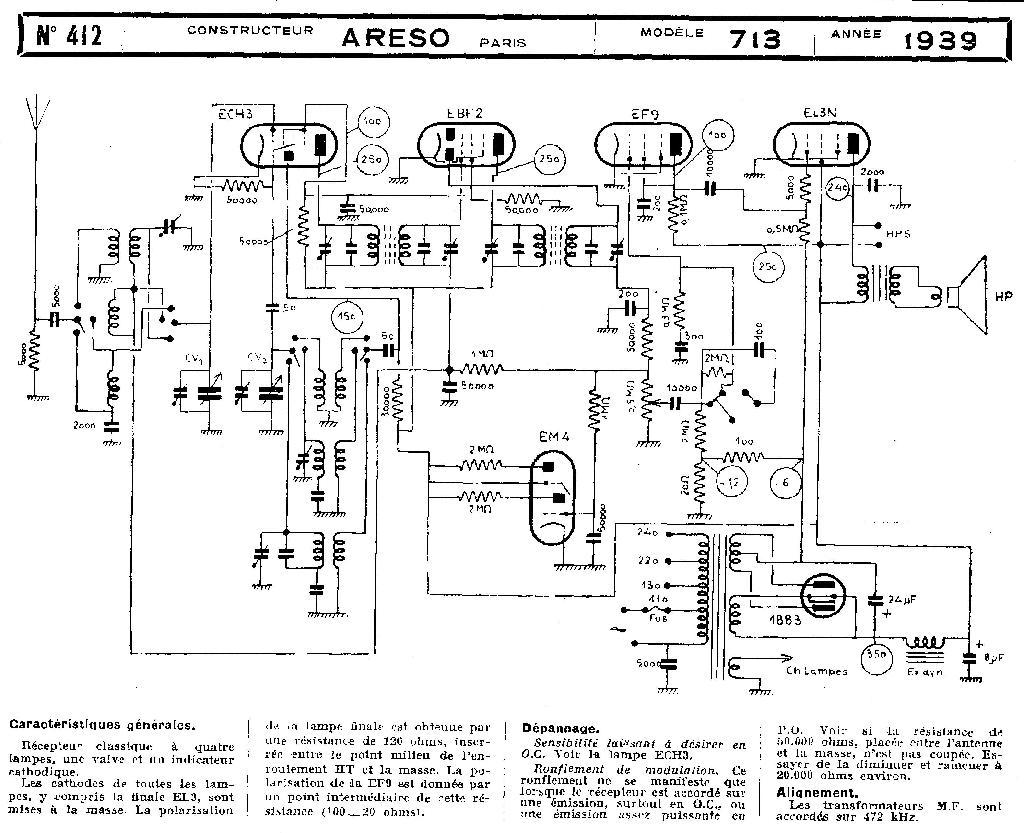

Sujet : PERFECTA ca 6228 Nouveau De bozec  Le 03-03-2014 à 11:11 sta Bonjour Bienvenue sur ce site , en pièce jointe un schéma très proche du votre avec les même tube Cordialement Bozec

Sujet : PERFECTA ca 6228 Nouveau De bozec  Le 03-03-2014 à 11:11 sta re "mêmes tubes'

Sujet : PERFECTA ca 6228 Nouveau De barney  Le 03-03-2014 à 11:17 sta Bonjour hulala ça ce une présentation magnifique bravo Malgré tout lire les premiers conseils tsf-radio.org/p... se bien . a tu chercher dans les archives pour le schéma PERFECTA ca 6228 Bonne journée Louis

Sujet : PERFECTA ca 6228 Nouveau De Michel87  Le 03-03-2014 à 11:27 sta Bonjour, L'appareil semble être en bon état et le document très détaillé. La rubrique truc et astuces et marquages de composants permettra une première approche, les habitués de ce site seront là pour les détails. Bon courage et bienvenue.

Sujet : PERFECTA ca 6228 Nouveau De bozec  Le 03-03-2014 à 11:28 sta re Louis , il n'y est pas dans les archives le schéma de son poste bozec

Sujet : PERFECTA ca 6228 Nouveau De barney  Le 03-03-2014 à 11:36 sta Salut Bozec je vu et rien sur le web. je procédé comme un crabe donner de conseil sa s’apprend aussi ciao louis

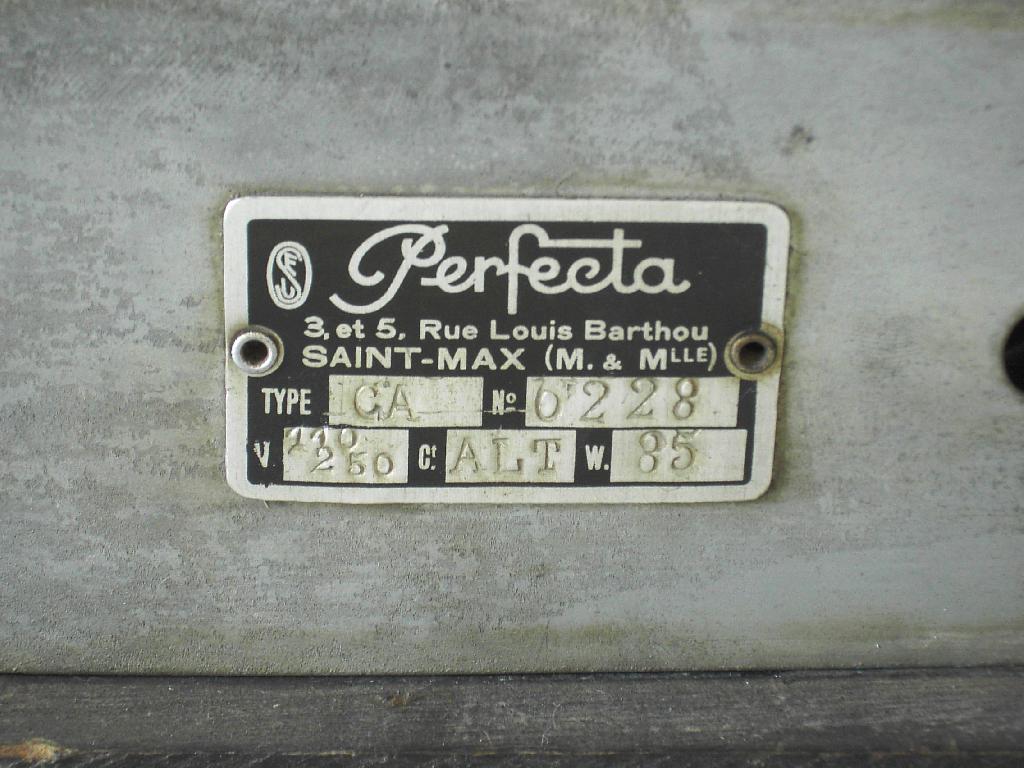

Sujet : PERFECTA ca 6228 Nouveau De Jacques (webmestre)  Le 03-03-2014 à 11:48 sta Non, ni ici, ni DocTSF, ni rmorg. Une photo de la plaque signalétique serait bien.

Sujet : PERFECTA ca 6228 Nouveau De jerome  Le 03-03-2014 à 12:58 sta merci pour toutes ces réponses. J'ai lu plusieurs conseils, principalement celui de remplacer les condos, et pour l'instant c'est là que le bas blesse puisque j'ai perdu certaines inscription. Je mets la photo de la plaque signalétique. Pouvez-vous me dire à quoi servent les 2 condo qu'on trouve sur le dessus du chassis? Ils ont 3 fils et seulement 2 de branchés? Cordialement Jérôme

Sujet : PERFECTA ca 6228 Nouveau De bozec  Le 03-03-2014 à 13:14 sta Bonjour je l'ai trouvé içi Bozec

Sujet : PERFECTA ca 6228 Nouveau De Jacques (webmestre)  Le 03-03-2014 à 13:30 sta Ce sont les condensateurs de filtrage, à remplacer en priorité. Si un fil n'est pas câblé, c'est certainement la masse car reliée par la fixation du boîtier. Le type serait donc bien CA, le reste est le numéro de série.

Sujet : PERFECTA ca 6228 Nouveau De jerome  Le 03-03-2014 à 13:57 sta Bonjour Bozec Je commence à étudier votre schéma. Dites-moi si je me trompe: la 1183 posède donc 2 anodes pour permettre un double redressement, filtré par la capa de 24 uf. Le point de mseure à 350v est bien en alternatif? Et à quoi sert le 1/2 transfo marqué "ex-dyn"? Merci d'avance Jérôme

Sujet : PERFECTA ca 6228 Nouveau De jerome  Le 03-03-2014 à 14:01 sta Bonjour Jacques Je confirme votre photo, mais je ne suis pas du tout dans cette région, je suis dans le 51. Jérôme

Sujet : PERFECTA ca 6228 Nouveau De bozec  Le 03-03-2014 à 14:19 sta Ok la valve 1883 et non 1183 est une redresseuse double alternance et le 350V est du continu L' "ex dyn" n'est pas un transfo a proprement parlé, c'est la bobine d'excitation du haut parleur électrodynamique (qui sera remplacée dans les années suivantes par un aimant permanent Cela joue un double rôle : produire un champ magnétique pour le fonctionnement du HP et effectuer un lissage du courant a la sortie de la valve.

Sujet : PERFECTA ca 6228 Nouveau De Jacques (webmestre)  Le 03-03-2014 à 14:39 sta Moi aussi Vallée de l'Ardre.

Sujet : PERFECTA ca 6228 Nouveau De jerome  Le 03-03-2014 à 15:20 sta J'ai pas du tout comprendre aux tubes : il me semblait qu'on envoyait l'alternatif sur la cathode (il n'y en a qu'une sur la 1883) et qu'on récupérait le continu sur la plaque (anode?) (il y en a 2 sur la 1883)? Jérôme

Sujet : PERFECTA ca 6228 Nouveau De Jacques (webmestre)  Le 03-03-2014 à 15:32 sta La 1883 possède 2 anodes, la tension continue est récupérée sur la cathode, reliée en interne au filament.

Sujet : PERFECTA ca 6228 Nouveau De bozec  Le 03-03-2014 à 15:54 sta Le courant alternatif arrive sur les anodes du tube redresseur en alternatif, et sur la cathode on le retrouve en courant continu, D'origine sans filtrage ni lissage,il serait un pseudo continu a 100 hertz (on redresse 2 fois le 50 hertz, alternance positive et alternance négative) Comme il n'est pas parfait on le filtre a l'aide des condensateurs électrochimiques et on le lisse avec la self.

Sujet : PERFECTA ca 6228 Nouveau De jerome  Le 03-03-2014 à 18:29 sta Merci pour cet éclaircissement. Je vous remets le shéma avec des modif. N'hésitez pas à me dire ce que je peux recolorier. Sur le HP, je vois 2 tensions continues, sûrement une erreur de ma part?!  Fichier .PDF

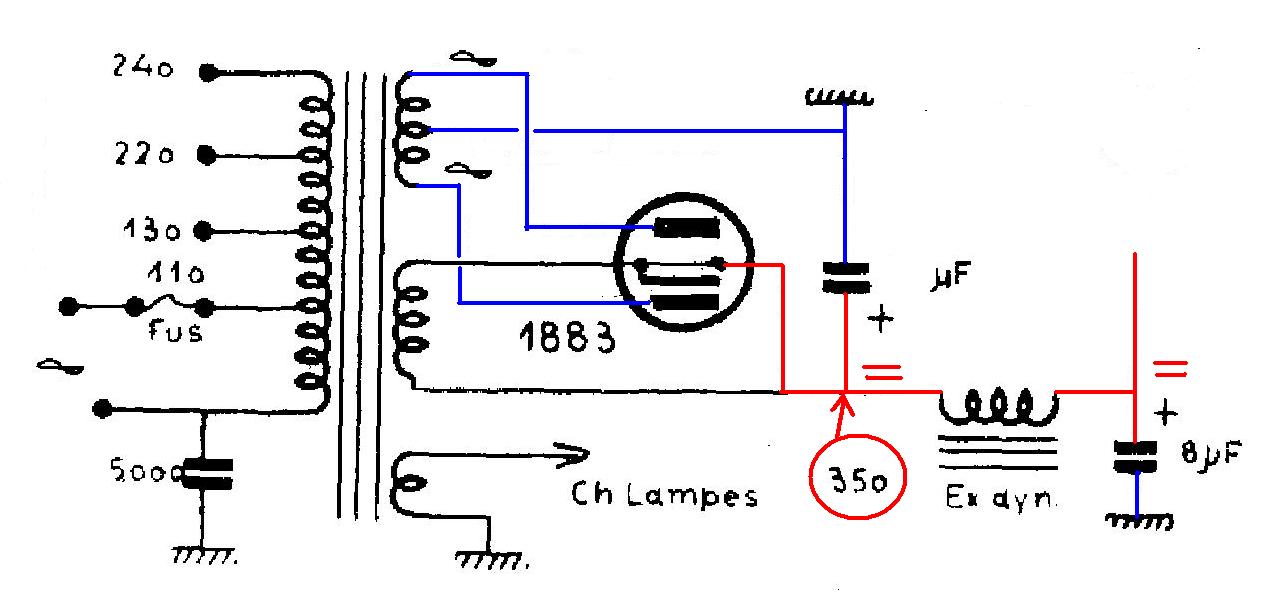

Sujet : PERFECTA ca 6228 Nouveau De jerome  Le 03-03-2014 à 18:36 sta Merci pour cet éclaircissement. Je vous mets le schéma colorié pour les alim. N'hésitez pas à me dire quelle autre partie du schéma je peux recolorier. Pour le HP, je vois 2 tensions continues, une de 240V et une de 250V avec une capa de 2000 qui remet à la masse. Je m'attendais à avoir un signal BF sortie d'un condo qui aurait bloqué le continue. Par ailleurs, quand il n'y a pas d'unité pour les capa, il faut prendre quoi? EM4 serait-elle la référence de mon oeil magique? Jérôme  Fichier .PDF

Sujet : PERFECTA ca 6228 Nouveau De fdevlos  Le 03-03-2014 à 18:50 sta Bonjour, L'enroulement primaire du transfo de sortie est traversé par un courant continu sur lequel se superpose un signal BF. Le condo 2000 pF évacue vers la masse les résidus HF.

Sujet : PERFECTA ca 6228 Nouveau De fdevlos  Le 03-03-2014 à 18:55 sta Sur votre fichier pdf du premier post, il doit y avoir une erreur de légende sur la photo montrant le dessous du chassis. Le condo à droite ne peut avoir pour valeur 10000 µF, c'est beaucoup trop. Une telle valeur n'est jamais usitée sur ces tsf.

Sujet : PERFECTA ca 6228 Nouveau De bozec  Le 03-03-2014 à 18:57 sta vous pouvez colorier en rouge jusqu'aux anodes des autres tubes, bien qu'ils soient alimentées au travers d'une résistance La valeur des capas est en pf L'EM4 est l'oeil magique de votre poste, d’ailleurs on le voit sur vos photos le support est un transcontinental, ce qui correspond. L'alim avec les couleurs en pièce jointe

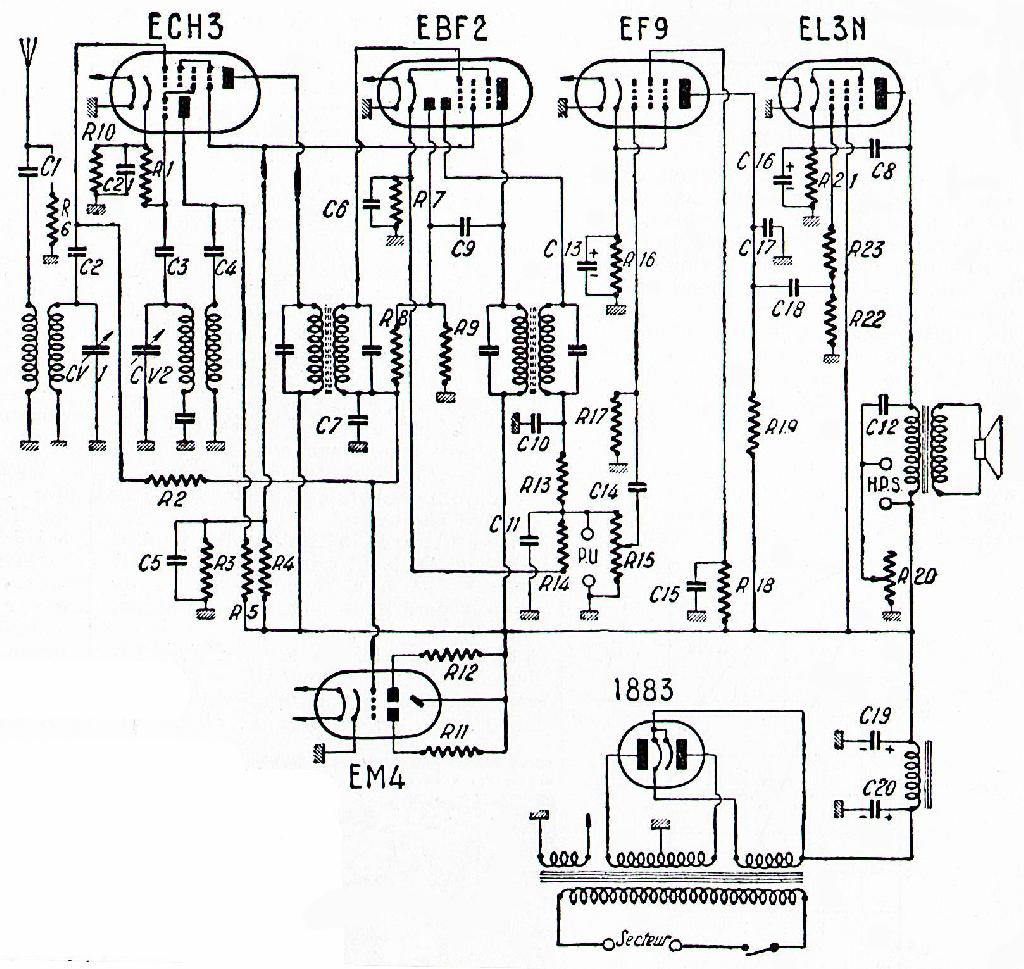

Sujet : PERFECTA ca 6228 Nouveau De fdevlos  Le 03-03-2014 à 19:28 sta Pour donner une autre alternative au schéma proposé par bozec, en voici un second avec le même jeu de tubes. La différence essentielle est le système de polarisation des tubes. Sur le premier, la polarisation est dite semi-automatique. Le point milieu du secondaire du transformateur d'alimentation n'est pas relié à la masse. Les cathodes sont toutes reliées à la masse. Sur le second, la polarisation est dite automatique. Le point milieu est à la masse alors que les cathodes y sont reliées via des résistances. En regardant sur votre poste si les cathodes sont reliées directement à la masse vous pourrez conclure quant au système de polarisation probable. Ce qui éliminera une bonne partie des schéma disponibles.

Sujet : PERFECTA ca 6228 Nouveau De Adams  Le 03-03-2014 à 20:18 sta Bonsoir Vu la photo du dessous dans le premier PDF ,je vois dans ce poste ,une invasion de condensateurs chimiques . Pour le filtrage HT les 2 roses du dessous suffisent , parfois les dépanneurs n'enlevaient pas les chimiques HS ou mettaient les neufs en parallèle sur les anciens ,ce qu'il ne faut pas faire . Le poste devrait fonctionner avec seulement les 2 16µF qui sont dessous . (S'ils ne sont pas HS ) A mon avis les autres : 16+16 µF 500 V 8 µF 450 V 2 µF 500 v (S'il est monté entre +HT et masse ) sont à supprimer . Et bien sur il faudra changer les capa sous verre .

Sujet : PERFECTA ca 6228 Nouveau De jerome  Le 03-03-2014 à 21:32 sta je vous mets en pj le schéma coloré. Dites-moi si je me trompe: toutes les selfs après l'antenne permettent de filtrer la réception en fonction de la gamme choisie, et cv1 & cv2 permettent de définir la fréquence de la station désirée, le signal arrivant sur la grille. L'ECH3 permet-elle bien un changement de fréquence, et si oui, comment? Excusez-moi pour ces questions qui peuvent vous paraître bêtes, mais je n'ai pas appris les tubes à l'école et les différents documents trouvés sur le web expliquent bien leur fonctionnement mais pas leur utilisation en cas concret. Jérôme  Fichier .PDF

Sujet : PERFECTA ca 6228 Nouveau De fdevlos  Le 03-03-2014 à 21:56 sta cv1+bobinages à sa gauche permettent l'accord sur la station cv2+bobinages à sa droite associés à la partie triode de ech3 permettent de mettre en oeuvre un oscillateur local. Les signaux de l'oscillateur local et de l'onde incidente sont melangés dans ech3. La différence de leurs fréquences étant constante quelque soit la station reçue, leur mélange contient une composante dont la fréquence sera identique quelque soit l'accord (fréquence intermédiaire). Les transfos moyennes fréquences qui suivent pourront filtrer cette composante pour amplification puis détection. C'est grosso modo le principe, pour plus de détails voir : superhétérodyne.

Sujet : PERFECTA ca 6228 Nouveau De fdevlos  Le 04-03-2014 à 07:05 sta bonjour, Pour le mélange proprement dit. Le principe a longtemps été mal compris y compris par les concepteurs de tsf. L'onde incidente est une modulation d'amplitude de la forme : f(t)sin(wt) f(t) : fonction de modulation w=2f : f fréquence dee la porteuse Le signal de l'oscillateur local : Asin(t) =2F : F fréquence de l'oscillation locale Le premier signal est sur la première grille de la partie hexode de ech3 Le second se retrouve sur sa troisième grille. En conséquence le courant anodique de cette hexode est de la forme : Bf(t)sin(wt)sin(t)=Bf(t)[cos(w-)t-cos(w-)t] (formule de trigonométrie) On voit donc que le signal résultant est constitué de deux modulations d'amplitude dont les porteuses sont respectivement de pulsations w- et w+. Le principe du supérhétérodyne consiste à s'arrange pour que w- soit une constante quelque soit l'accord se qui permet de mettre en place des filtres de bandes (transformateurs moyenne fréquence) réglés une fois pour toute et ainsi améliorer la sélectivité. Bonne journée

Sujet : PERFECTA ca 6228 Nouveau De fdevlos  Le 04-03-2014 à 07:07 sta Pardon, lire : Bf(t)sin(wt)sin(t)=Bf(t)[cos(w-)t-cos(w+)t]

Sujet : PERFECTA ca 6228 Nouveau De fdevlos  Le 04-03-2014 à 07:09 sta décidemment ça bug : Bf(t)sin(wt)sin(t)=Bf(t)[cos(w-)t-cos(w+()t] Pas facile à éditer ces nouveaux caractères.

Sujet : PERFECTA ca 6228 Nouveau De jerome  Le 04-03-2014 à 10:33 sta Bonjour à tous Je vous remercie pour toutes vos réponses. Comme vous l'avez sans doute compris, je n'ai pas envie de faire fonctionner ce poste juste en changeant des condo parce qu'on me l'a dit mais plutôt de comprendre comment ça fonctionne, afin d'hériter si possible de vos connaissances qui risque malheureusement de se perdre. Tout ça fait un peu mal à la tête quand on n'a pas l'habitude, mais tranquillement, on y arrive. Ce matin, je vais rouvrir la bête pour vérifier les condo que fdevlos m'a demandé et vérifier la polarisation. Autre question, pour les condo en verre que je dois changer, je présume que je dois les identifier sur le schéma et en prendre les valeurs puisque ces dernières ne sont plus lisibles? Cordialement Jérôme

Sujet : PERFECTA ca 6228 Nouveau De Jacques (webmestre)  Le 04-03-2014 à 10:52 sta C'est gentil, ce n'est pas parce qu'on en a dépanné pas mal à une époque (et encore maintenant) que ça sent le sapin pour autant Pour les condos, si vous les sortez de l'enveloppe verre, vous retrouverez les valeurs (voir dans la rubrique marquage composants).

Sujet : PERFECTA ca 6228 Nouveau De jerome  Le 04-03-2014 à 11:49 sta fdevlos, j'ai vérifié, il y a marqué 10.000F. Pour le shéma, vous avez raison, c'est une polarisation automatique. Par contre, si je suis le schéma, l'EF9 et l'EBF2 ont été inversées. Pourriez-vous me confirmer? Cordialement Jérôme

Sujet : PERFECTA ca 6228 Nouveau De fdevlos  Le 04-03-2014 à 11:55 sta Si c'est 10000 µµF alors ça siginifie 10000 pF ou encore 10 nF. Si c'est une polarisation automatique, donc avec cathodes reliées à la masse par résistances et découplées par condos, vous pouvez vous inspirer du schéma d'hier 19h28 pour réaliser un relevé de schéma à partir de ce que vous observez sur votre propre poste. Ce sera plus sûr et vous apprendra pas mal de chose.

Sujet : PERFECTA ca 6228 Nouveau De jerome  Le 04-03-2014 à 11:56 sta il ne s'agit pas bien sûr de vous envoyé dans la tombe, heureusement on a encore le temps (j'espère), mais j'ai pu travaillé sur du matériel des années 70 professionnellement, et aujourd'hui prof de techno, je ne peux que constater que l'expérience du passé ne peut que nous enrichir pour demain, et c'est malheureusement une culture qui disparait, comme dans bien des métiers, les jeunes n'étant que peu intéressé par le fonctionnement, la maintenance, la fabrication mais surtout par la consommation, même si j'essaie à mon niveau de changer cela à travers mes cours. Et puis, si vous êtes passionné, je suis sûr que vous avez envie de partager votre savoir. Cordialement Jérôme

Sujet : PERFECTA ca 6228 Nouveau De fdevlos  Le 04-03-2014 à 11:58 sta pour l'inversion de tubes, c'est possible. L'ef9 peut servir d'amplificatrice moyenne fréquence et l'ebf2 de détectrice et amplificatrice basse frequence. Raison de plus de tenter de faire un relevé de schéma.

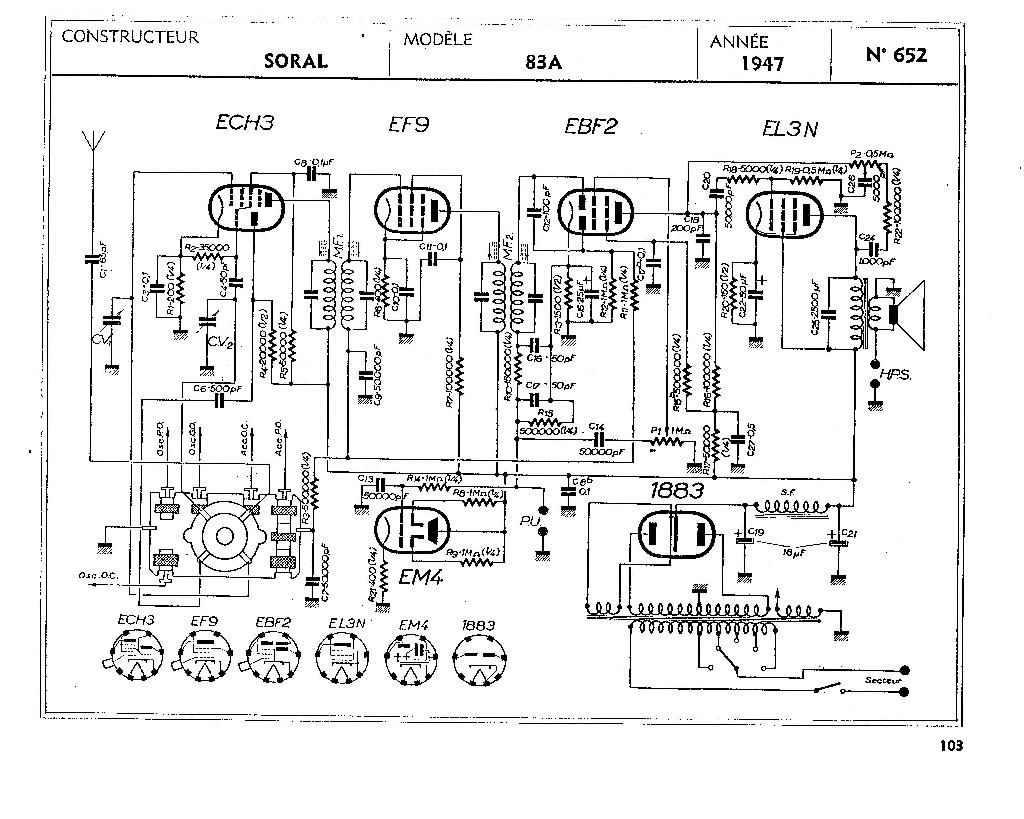

Sujet : PERFECTA ca 6228 Nouveau De fdevlos  Le 04-03-2014 à 16:41 sta Voici le schéma du Soral 83A (1947) qui correspond aux critères : - tubes : ech3, ef9, ebf2, el3, 1883 + oeil magique em4 - polarisation automatique - tube ef9 en amplificatrice moyenne fréquence Je n'en ai pas trouvé beaucoup sur le grand livre ...

Sujet : PERFECTA ca 6228 Nouveau De jerome  Le 04-03-2014 à 19:24 sta Bonsoir fdevlos Le précédent schéma était plus conforme à ce que j'ai. En ce qui concerne la 1883, l'EL3N et l'EF9, je m'en sort, mais pour remonter de l'EF9 à l'EBF2, là, je pleure un peu... Comme vous me l'avez conseillé, j'ai commencé à retirer la capsule de verre pour voir les références des capa, et j'ai trouvé 132!? mais sans unité, même si tout était propre, sans être noirci ni rien... Cordialement Jérôme

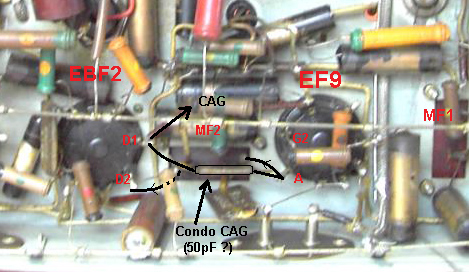

Sujet : PERFECTA ca 6228 Nouveau De fdevlos  Le 04-03-2014 à 19:45 sta pourtant l'EF9 semble bien être l'amplificatrice MF. Sur la photo du dessus du chassis dans le pdf du premier post, on voit clairement que son téton c'est à dire sa grille est relié au premier transformateur MF.

Sujet : PERFECTA ca 6228 Nouveau De jerome  Le 04-03-2014 à 22:54 sta Les lampes EF9 etEBF2 n'aurait-elle pas été inversées sur le châssis ?

Sujet : PERFECTA ca 6228 Nouveau De HLJ  Le 04-03-2014 à 23:24 sta Bonsoir, C'est facile à vérifier par le câblage des socles: Sur l'EBF2 les deux anodes des diodes sont reliées aux points 5 et 6, alors que sur l'EF9 le point 5 corresond à la G3 et le point 6 est libre. Salutations. HLJ

Sujet : PERFECTA ca 6228 Nouveau De jcj  Le 05-03-2014 à 09:01 sta Il n'y a quasiment aucun doute sur la position des lampes -> Elles sont bien placées

Sujet : PERFECTA ca 6228 Nouveau De jerome  Le 05-03-2014 à 13:39 sta Bonjour HLJ Pour mes plots de l'EBF2, les 2 anodes sont reliées au bloc MF, et pour L'EF9, la cathode et la grille sont reliées. Pour le CAG, le condo est de 20pF .Pour les capa en verre, quand elles sont extraite de leur enveloppe, j'ai des chiffres mais pas d'unité: 132 et 12. Ca signifie quoi? En tout cas, vous m'impressionner comment vous trouvez des info juste à partir des photos!! Cordialement Jérôme

Sujet : PERFECTA ca 6228 Nouveau De fdevlos  Le 05-03-2014 à 18:14 sta Bonjour, quand vous dites "pour L'EF9, la cathode et la grille sont reliées." pouvez vous confirmer qu'il s'agit bien de cette liaison là -> Sur cette représentation la vue est une vue de dessous. Si c'est le cas, alors les lampes sont en effet probablement bien placées. Dans ce cas, pour le relevé de schéma, vous pouvez reprendre comme base le schéma du Soral. Vous commencez par placer dans les mêmes positions que le schéma : - les lampes - le transfo d'alim et le système de filtrage - les transfos MF - le HP et son transfo de sortie puis vous placez le reste à partir de l'observation du poste. N'importe quel logiciel de dessin vectoriel convient même word ! Je pense que ce schéma sera indispensable pour une ultérieure aide au dépannage. Placez donc également un numéro sur les composants et la valeur de ces composants. Bon courage.

Sujet : PERFECTA ca 6228 Nouveau De jerome  Le 16-03-2014 à 22:35 sta Bonsoir à tous Je vous met enfin en pj le schéma du perfecta. J'espère ne pas m'être trompé. A votre avis, y a t il des composants à supprimer? J'ai cherché pour des condo plastique axiaux 400V, mais je n'ai pas trouvé de fournisseur. En avez-vous à me conseiller? D'autre part, la radio sous forme synoptique (ol, FI, ampli BF), je comprend, mais quand on étudie au niveau des composants, je n'arrive pas à comprendre les fonctionnements. Auriez-vous de la lecture à me conseiller? En tout cas, encore merci pour tous vos conseils. Cordialement Jérôme  Fichier .PDF

Sujet : PERFECTA ca 6228 Nouveau De fdevlos  Le 16-03-2014 à 22:58 sta Bonjour, Bravo pour le schéma. Pour les condos, habitant en région parisienne, en général, je me déplace dans les boutiques (électronique diffusion à Malakoff, Selectronique à Nation, Radio Saint-Quentin à Gare du Nord ...). Je pense que la meilleure introduction à la tsf est "la radio, mais c'est très simple" de Aisberg. Ce petit livre est rapidement lu et a le mérite de présenter le fonctionnement d'un poste de manière globale contrairement à des ouvrages plus complets. Une fois les bases acquises, essayez de vous procurer "Pratique et Théorie de la TSF" de Paul Berché. Prenez une édition d'après guerre. C'est un ouvrage qui reste facile d'accés. Je ne pense pas qu'il y ait de condos à supprimer. Ceux qu'on supprime en général sont ceux placés sur le primaire du transformateur d'alimentation. Par contre, il y en a à changer : C22, C23, C24, C19, C20, C12 ... Essayez de placer des petits cercles noirs sur les fils qui sont connectés.

Sujet : PERFECTA ca 6228 Nouveau De fdevlos  Le 16-03-2014 à 23:21 sta En regardant de plus près le schéma, je pense qu'il manque un CV. En réalité, un CV sur un superhétérodyne est constitué de deux cages. Une des cages sert à l'accord, c'est le CV1 que vous avez placé. La seconde cage sert à l'oscillateur local (CV2). Les deux cages sont manoeuvrées en même temps car montées sur le même axe.

Sujet : PERFECTA ca 6228 Nouveau De fdevlos  Le 16-03-2014 à 23:27 sta plus exactement, ce sont les lames mobiles qui sont manoeuvrées ensemble ...

Sujet : PERFECTA ca 6228 Nouveau De jerome  Le 17-03-2014 à 12:05 sta Bonjour fdevlos merci de votre critique. Je regarde le CV2 ce soir et je corrige si je trouve le temps. Jérôme

Sujet : PERFECTA ca 6228 Nouveau De fdevlos  Le 17-03-2014 à 17:30 sta Bonjour, <<D'autre part, la radio sous forme synoptique (ol, FI, ampli BF), je comprend, mais quand on étudie au niveau des composants, je n'arrive pas à comprendre les fonctionnements.>> Quelques principes simplistes pour l'analyse des récepteurs (je parle évidemment sous le contrôle des pros du forum qui pourront rectifier ou apporter des précisions) : Il faut considérer le comportement des circuits d'un récepteur vis à vis : - des courants et tensions continus qui conditionnent les points de fonctionnement des lampes c'est à dire la façon dont celles-ci vont agir sur les composantes alternatives (oscillations, amplification, détection). - des courants et tensions alternatifs qui transportent l'information audible de l'antenne jusqu'aux HP. Ces composantes peuvent être de fréquences diverses. Ces composantes alternatives et continues peuvent être superposées dans une même branche puis séparées et aiguillées vers telle ou telle partie du circuit par l'emploi de condensateurs ou de deux selfs couplées par induction mutuelle. Ces éléments ne laissent passer que les composantes alternatives. Ils peuvent néanmoins les atténuer plus ou moins selon leurs fréquences et ainsi séparer également les composantes alternatives. On parle de filtres. S'agissant des tensions continues, on distingue : - la HT, produite par le transfo d'alim, le redressement et le filtrage. Elle est appliquée, plus ou moins directement, à l'anode et l'écran des lampes. - les tensions de polarisation des lampes appliquées entre cathode et grille de commande. - Souvent, une tension continue de Contrôle Automatique de Volume (CAV) qui vient modifier la précédente. Pour ce qui est des tensions alternatives, on distingue : - la HF : signal d'antenne et signal créé par l'oscillateur local qui sont mélangés. Parfois, le signal d'antenne est amplifié avant mélange par une lampe amplificatrice HF. - la MF : signal issu du mélange, transmis par les transformateurs MF et amplifié par lampes amplificatrices MF. - la BF : signal obtenu après détection. Le principe est celui d'un redressement du signal MF. Une composante continue et plusieurs composantes alternatives sont issues de la détection. La composante continue peut servir pour le CAV. Les composantes HF résiduelles sont évacuées vers la masse. La composante BF est transmise à la préamplification (amplification de tension) puis à l'amplification de puissance et le HP. Et puis, il y a l'alimentation des filaments lampes qui constitue un circuit indépendant pour les lampes à chauffage indirect (la majorité).

Sujet : PERFECTA ca 6228 Nouveau De fdevlos  Le 17-03-2014 à 17:36 sta C19 semble être un mica, vous pouvez le laisser ...

Sujet : PERFECTA ca 6228 Nouveau De Dominique Lambert  Le 17-03-2014 à 21:20 sta Bonsoir, Il y a l'arcade du composant à Epernay. Le webmestre en donne un court descriptif dans les liens utiles. Dominique

Sujet : PERFECTA ca 6228 Nouveau De jcj  Le 18-03-2014 à 08:32 sta Bien que le schéma soit parfaitement relevé, la contre-réaction BF semble très bizarre... -> Retour sur la grillé écran de la préampli BF, valeur anormale des composants,... ??? Il se pourrait que le poste ait été bricolé par un ancien dépanneur. A l'origine, il devait y avoir un circuit de contre réaction compliqué comme on les aimait bien au début des années 1950, au quel personne ne comprenait rien et que l'on massacrait au premier dépannage (filtre "en T" entre le HP et la pré-ampli BF,...) Tel quel le poste doit fonctionner mais le réglage de tonalité ne doit pas être terrible.  Fichier .PNG

Sujet : PERFECTA ca 6228 Nouveau De jerome  Le 18-03-2014 à 15:53 sta Bonjour à tous Bonne nouvelle, après avoir changé une paire de capa, le poste chante. Je n'ai pas changé C22 et C23 car elles étaient bonnes au capacimètre: ais-je eu raison ou il faut absolument les changées? Je capte RTL sur environ 1100m au lieu de 1282 et Europe1 à 1420m environ au lieu de 1647. Y-a-t-il un réglage à faire? (les MF par exemple) Je capte un peu en PO mais pas du tout en OC. Pour mon antenne, j'ai pris du câble électrique d'à peu près 5m enroulé en bobine de 30cm de diamètre. Je n'ai pas de liaison à la terre. A l'arrière, à gauche, j'ai une vis de réglage. Ca semble régler le noyau d'un bobine reliée à l'antenne. Savez-vous de quoi il s'agit? Pour fdevlos, je suis parti du cv2 pour essayer de voir où il allait, mais il va dans le gros bloc de réception et je n'arrive pas à suivre le cheminement. Encore merci à tous pour toutes vos réponses Jérôme

Sujet : PERFECTA ca 6228 Nouveau De jerome  Le 18-03-2014 à 16:03 sta J'ai oublié les photos  Fichier .PDF

Sujet : PERFECTA ca 6228 Nouveau De fdevlos  Le 18-03-2014 à 19:44 sta Bonjour, C22 et C23 sont les fameux chimiques de filtrage qu'il faut absolument changer avant toute mise sous tension. Ce n'est pas tant le problème de la valeur de leur capacité que celui du courant de fuite qui provoque leur échauffement et peut conduire à l'explosion. L'alignement de tsf est une opération délicate qui nécessite du matériel spécifique et de l'expérience : une hétérodyne ou de façon plus triviale et moins poétique un géné HF dont on peut moduler l'amplitude. Le réglage des transfos MF nécessite par ailleurs de connaître leur fréquence. C'est parfois inscrit dessus. Si le poste fonctionne je vous déconseille de vous lancer dans ces opérations avant d'avoir acquis un peu d'expérience. Pour le bloc d'accord, inutile de tenter de le représenter. Essayez de voir s'il n'y a pas une référence inscrite dessus. Des recueils spécialisés comme celui du Cdt Dupont permettent ensuite de les identifier et connaître le rôle de leurs bornes. A défaut, représentez un simple rectangle sur lequel viennent se connecter les différents éléments dont le CV2. Enfin, pour les OC, aspergez les contacts du sélecteur de gamme de produit KF-Contact, actionnez des dizaines de fois le sélecteur, laissez sécher et retenter la réception. Bon courage.

Sujet : PERFECTA ca 6228 Nouveau De jerome  Le 30-03-2014 à 14:33 sta Bonjour à tous, Ca y est , toutes les capa sont changées. J'ai retiré les 2 grosses capa de 16F, et refait comme décrit sur de nombreux sites la double capa 2*16F métallique du châssis. Le réglage de tonalité fonctionne de nouveau. Je capte RTL, Europe 1 et FI en GO, France bleu en PO mais rien en OC à part du bruit (donc petite évolution tout de même). Y aurait-il une âme charitable dans la région pour m'apprendre à régler la réception (bloc MF, etc...) ? Bon WE Jérôme

Sujet : PERFECTA ca 6228 Nouveau De XYZ du 56  Le 30-03-2014 à 16:20 sta Quant au condo de 8µF 4500v!!! Une erreur ou... ???

Sujet : PERFECTA ca 6228 Nouveau De jerome  Le 30-03-2014 à 16:58 sta Non pas d'erreur mais il était débranché. Vu son emplacement, je l'ai refait et remplacé la 2F. A priori, pas de problème à ce niveau Jérôme

Sujet : PERFECTA ca 6228 Nouveau De fdevlos  Le 30-03-2014 à 18:03 sta Bonjour, je crois qu'il y a pas mal de retraités compétents en Champagne-Ardenne. Le problème c'est qu'ils sont plus actifs que certains actifs Il n'y a plus personne sur la BA112 ? j'y ai été troufion.

Sujet : PERFECTA ca 6228 Nouveau De Jacques (webmestre)  Le 30-03-2014 à 18:15 sta Eh non, la BA112: fini.

Sujet : PERFECTA ca 6228 Nouveau De jerome  Le 30-03-2014 à 18:24 sta Et les anciens de la base sont ou partis, ou se sont reconvertis.

Sujet : PERFECTA ca 6228 Nouveau De fdevlos  Le 30-03-2014 à 18:34 sta Il y en avait des sympas avec les appelés, mais pas tous ! J'étais à la 30ème escadre. A l'époque, il y avait 3 escadrons sur mirages F1, dont le fameux 2/30 Normandie-Niemen. De bons souvenirs quand même ...

Sujet : PERFECTA ca 6228 Nouveau De jerome  Le 30-03-2014 à 18:52 sta J'y suis arrivé en 1994, c'était encore la 30ème, puis on est passé 33, mais en gardant le Lorraine. Je n'ai fait que du FI, C, B, CR et du simu F1C, avec du ruban papier à la place de nos disques durs externes d'aujourd'hui. Le simu tournait avec 64 KO de mémoire à tores... Toute une histoire...

Sujet : PERFECTA ca 6228 Nouveau De jerome  Le 03-05-2014 à 14:15 sta Bonjour à tous Juste pour info, en attendant d'aligner ce poste, j'y ai branché ma guitare sur l'entré PU et je n'ai pas été déçu. Le son est très agréable par rapport à mon ampli transistor, et un ampli avec ce look, quel bonheur... Jérôme
