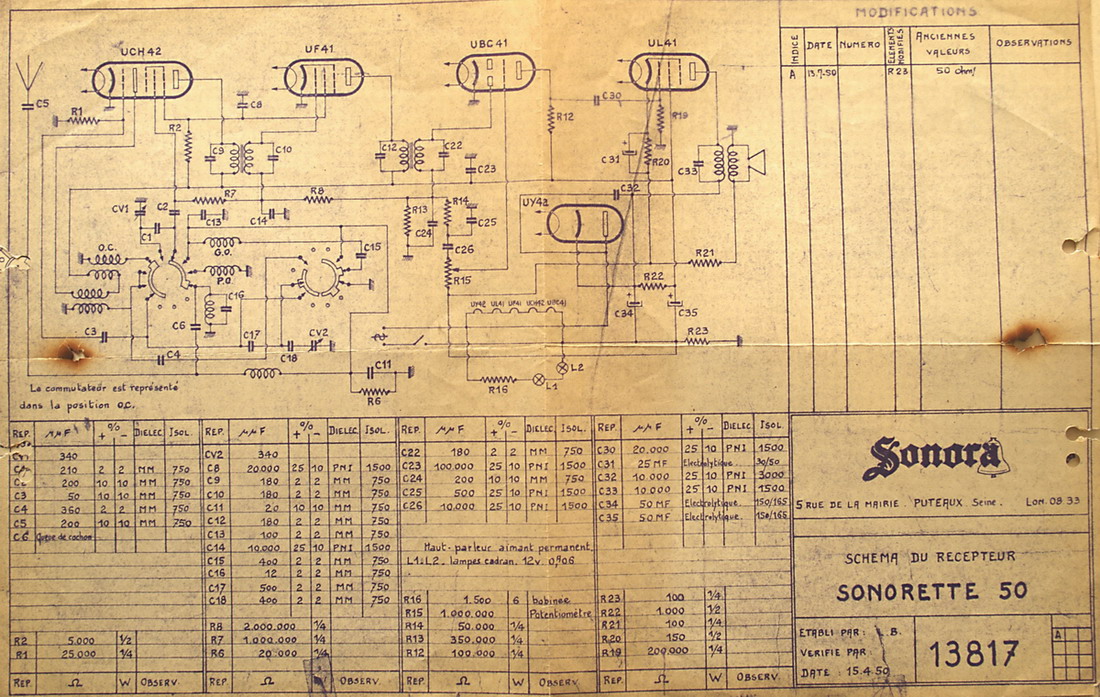

Sujet : sonorette 20 Nouveau De Dominique  Le 18-01-2015 à 18:07 sta Bonjour, A votre avis quel est le rôle de R21 sur le schéma en pièce jointe ? Dominique.

Sujet : sonorette 20 Nouveau De ON5WF  Le 18-01-2015 à 18:13 sta Résistance de fuite de grille. Il faut une connexion de la grille vers la masse, sans quoi, elle devient négative par l'accumulation des électrons et la lampe se bloque.

Sujet : sonorette 50 Nouveau De Jacques (webmestre)  Le 18-01-2015 à 18:14 sta A mon avis, contre-réaction en combinaison avec R 23.

Sujet : sonorette 50 Nouveau De Jacques (webmestre)  Le 18-01-2015 à 18:15 sta Je crois que ON5WF s'est gouré de résistance

Sujet : sonorette 50 Nouveau De Jacques (webmestre)  Le 18-01-2015 à 18:18 sta Moi aussi d’ailleurs puisque les 2 retournent au même point, où alors il y a erreur sur le schéma.

Sujet : sonorette 50 Nouveau De ON5WF  Le 18-01-2015 à 18:27 sta Il y a deux R21 sur le schéma !? Donc, il faudrait savoir de laquelle il s'agit. Moi je parlais de celle de la UCH42.

Sujet : sonorette 50 Nouveau De omale 13  Le 18-01-2015 à 18:29 sta bonsoir y a deux R21 une sur secondaire HP en CR et l'autre R21 sur la grille de la triode

Sujet : sonorette 50 Nouveau De Jacques (webmestre)  Le 18-01-2015 à 18:33 sta Gné ???

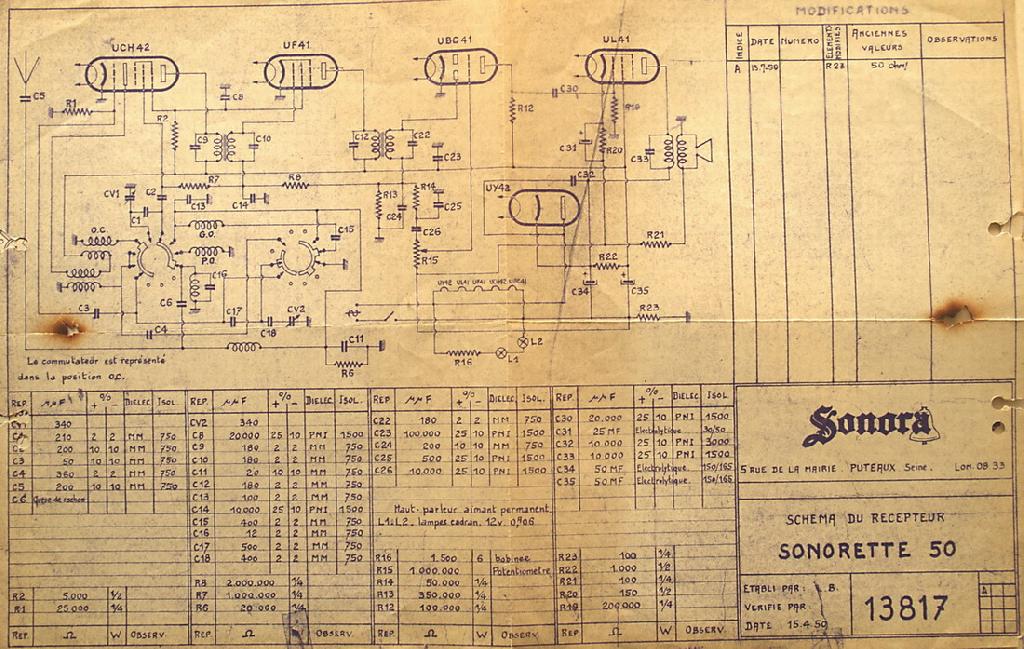

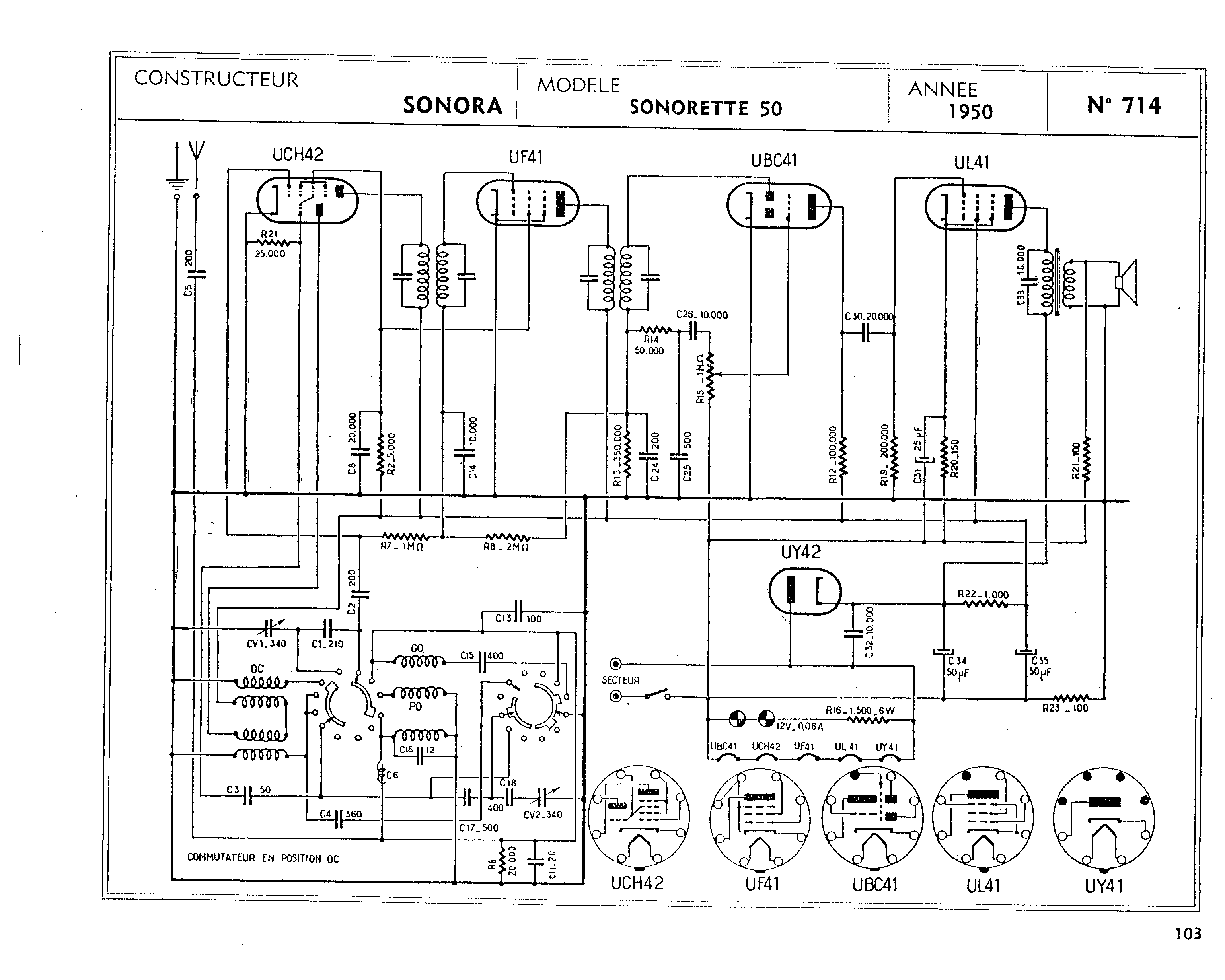

Sujet : sonorette 50 Nouveau De Dominique  Le 18-01-2015 à 18:35 sta Je dois être bourré, il s'agit de la Sonorette 50 et non 20. Merci à Jacques d'avoir rectifié C'est bien de la résistance sur le secondaire du transfo de sortie dont il s'agit. Un autre schéma. Dominique

Sujet : sonorette 50 Nouveau De Jacques (webmestre)  Le 18-01-2015 à 18:36 sta Là il y a une erreur, celle sur la UCH doit être R1.

Sujet : sonorette 50 Nouveau De Dominique  Le 18-01-2015 à 18:39 sta Oui. Pourquoi amener de la tension négative sur le secondaire du transfo de sortie. Je ne vois pas de circuit de CR. Dominique.

Sujet : sonorette 50 Nouveau De Jacques (webmestre)  Le 18-01-2015 à 18:43 sta Pour R1, ce que confirme le second schéma. Ce n'est pas une tension négative mais la masse (virtuelle bien sûr). Là je crois qu'il y a une erreur avec le pied du potar.

Sujet : sonorette 50 Nouveau De Guy F6CTP  Le 18-01-2015 à 18:51 sta le pied du potar. retourne à la masse via R 23

Sujet : sonorette 50 Nouveau De Jacques (webmestre)  Le 18-01-2015 à 18:53 sta Et R21, bien que le second schéma soit moins lisible.

Sujet : sonorette 50 Nouveau De ON5WF  Le 18-01-2015 à 18:58 sta Il y a une CR réalisée par la liaison, via le pont diviseur R21 - R23, entre le secondaire du transfo et le pied du potentiomètre. Ce n'est que mon avis mais je le partage.

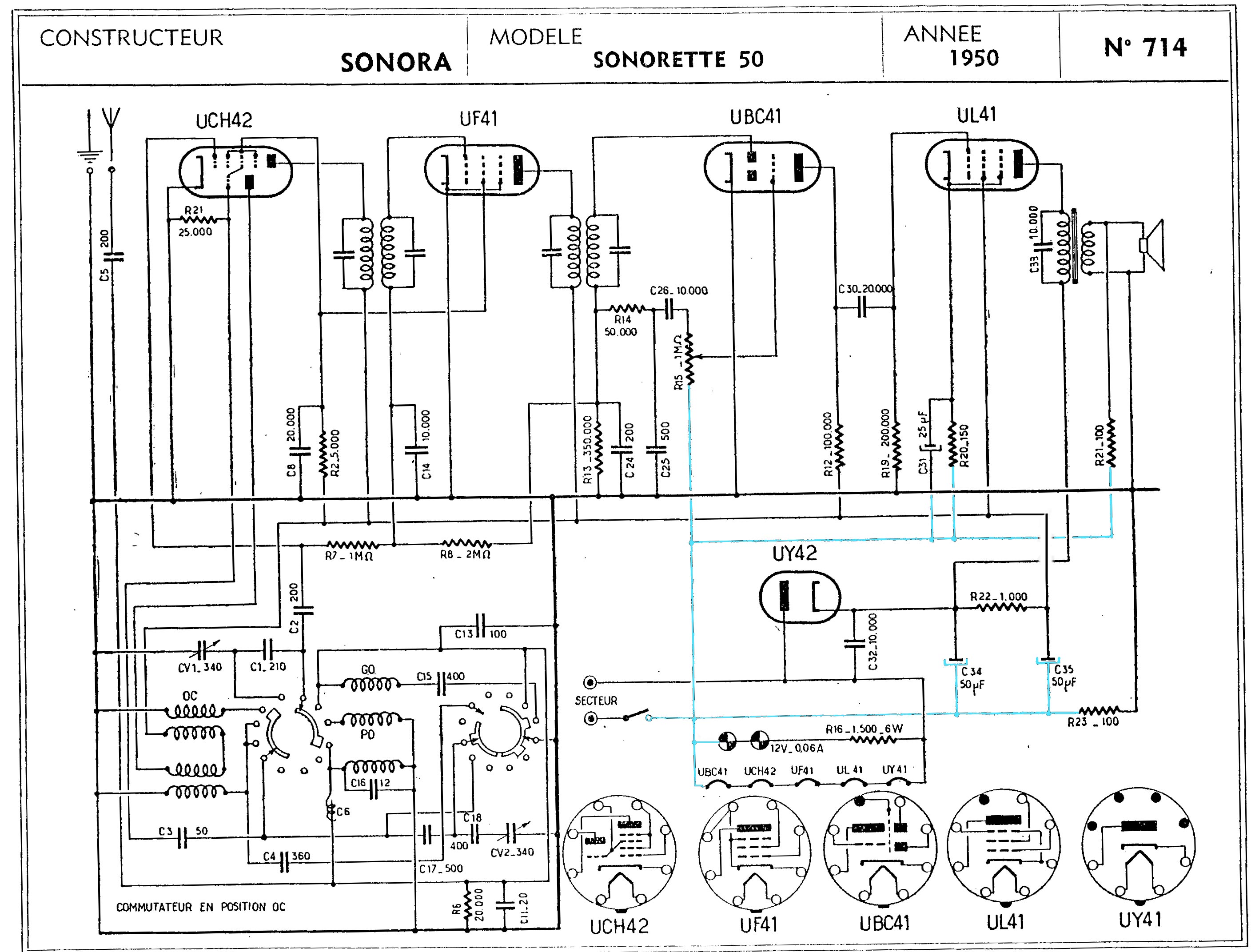

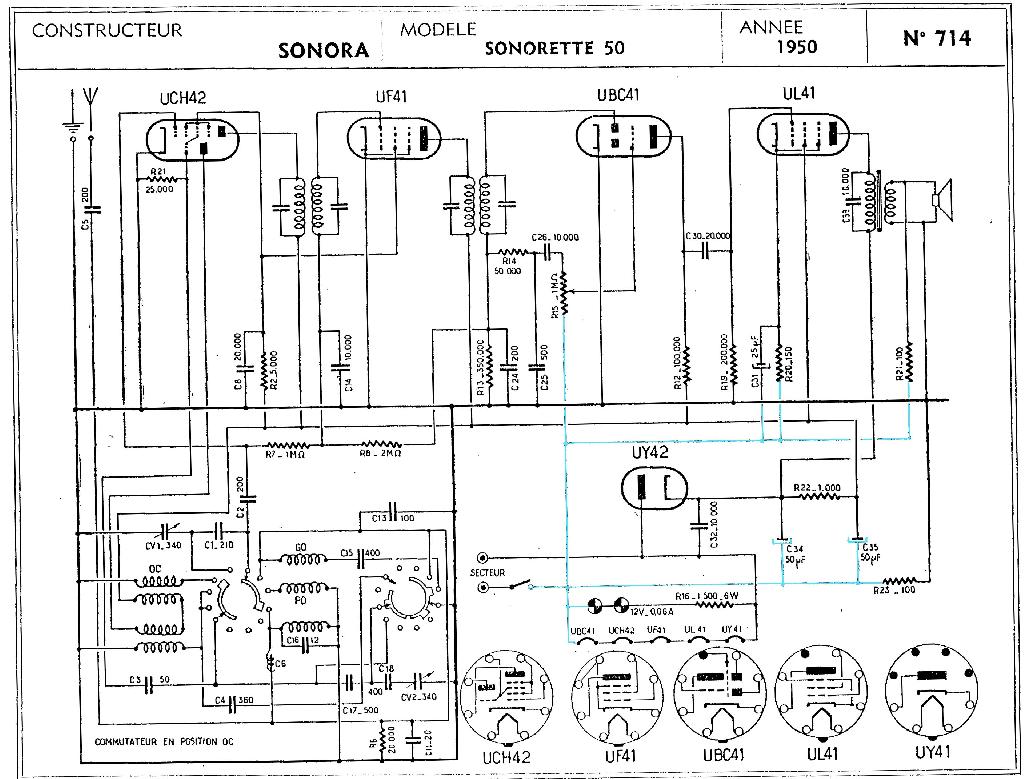

Sujet : sonorette 50 Nouveau De Jacques (webmestre)  Le 18-01-2015 à 19:22 sta Bon ! Je colorise pour voir plus clair car en somme, les deux schémas sont identiques.

Sujet : sonorette 50 Nouveau De Dominique  Le 18-01-2015 à 19:27 sta Oui effectivement, mais ça sous entend que la tension aux bornes de R23 varie avec la modulation... Bizarre ce montage. Dominique.

Sujet : sonorette 50 Nouveau De ON5WF  Le 18-01-2015 à 19:29 sta "mais ça sous entend que la tension aux bornes de R23 varie avec la modulation..." C'est bien le but de la CR!

Sujet : sonorette 50 Nouveau De Dominique  Le 18-01-2015 à 19:30 sta Tu es le roi de la couleur : un vrai visage PAL

Sujet : sonorette 50 Nouveau De Dominique  Le 18-01-2015 à 19:33 sta Cette contre réaction s'applique également à la finale par le circuit cathodique : je pensais que le pied du condensateur de cathode devait avoir une référence fixe. ( R20 C31 ). Dominique.

Sujet : sonorette 50 Nouveau De Dominique  Le 18-01-2015 à 20:02 sta Qui possède ce poste ? Est-ce qu'il fonctionne bien ? Merci ! Dominique.

Sujet : sonorette 50 Nouveau De ON5WF  Le 18-01-2015 à 20:06 sta Si le schéma est juste, la CR est appliquée à la grille de l'UBC41 et à la cathode de l'UL41. Les deux signaux agissent donc dans le même sens. Du point de vue continu, le pied de R20 est fixe.

Sujet : sonorette 50 Nouveau De Jacques (webmestre)  Le 18-01-2015 à 20:07 sta J'en ai deux (comme tonton) mais à force d'ouvrir des appareils pour renseigner, j'en ai partout. J'va voir demain.

Sujet : sonorette 50 Nouveau De michel86  Le 18-01-2015 à 23:06 sta Numérotation des résistances pleine de trous... mais sur le schéma mis par Dominique c'est R1 sur G1 de UCH42...

Sujet : sonorette 50 Nouveau De ON5WF  Le 19-01-2015 à 18:10 sta Pour répondre plus précisément à la question initiale: "A votre avis quel est le rôle de R21 sur le schéma en pièce jointe ?" En supposant qu'il s'agit bien de la R21 connectée au secondaire du transfo, elle constitue avec R23 un diviseur de tension (la tension BF aux bornes du secondaire) et on réinjecte donc une fraction de cette tension à la grille de l'UBC41 (ici c'est le pot BF qui fait office de sommateur pour la tension BF venant de la détection et le signal de CR) et à la cathode de l'UL41 (via C31) et pas à sa grille sinon les deux signaux de CR seraient en opposition de phase. On a donc affaire ici à une CR tension-série: on prélève une fraction de la tension de sortie de l'ampli pour la réinjecter à l'entrée sous forme de tension et en opposition de phase avec le signal d'entrée de l'ampli.

Sujet : sonorette 50 Nouveau De Dominique Lambert  Le 19-01-2015 à 21:05 sta Merci. Dominique.

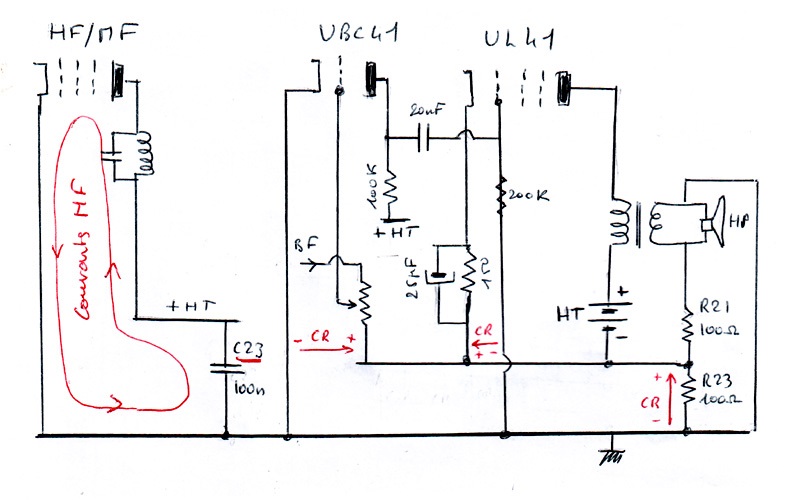

Sujet : sonorette 50 Nouveau De jcj  Le 20-01-2015 à 09:56 sta Assez tordu ce montage, mais je confirme qu'il fonctionne. Comme l'indique ON5WF, la contre réaction est appliquée entre cathode et grille des 2 lampes BF avec des phases opposées. On le voit mieux en représentant le schéma de manière différente -> Par contre, il manque sur le schéma de la "schématèque" le condensateur C23 dont l'importance est capitale pour éviter des accrochages. Sans lui toutes les composantes HF et MF passeraient par R23.

Sujet : sonorette 50 Nouveau De Dominique Lambert  Le 22-01-2015 à 20:55 sta Je suis un peu déboussolé par ce schéma : pour moi, la tension entre le plus HT et le point très négatif ( pied de R15 avec R21 et R23 reste invariable. Le croquis de JCJ le confirme. Pour le fonctionnement de la CR, je me représente la masse comme flottante... En commutation PO, je ne vois pas comment le bobinage d'accord est relié au circuit d'antenne. Dominique

Sujet : sonorette 50 Nouveau De jcj  Le 23-01-2015 à 08:09 sta "En commutation PO, je ne vois pas comment le bobinage d'accord est relié au circuit d'antenne. ?" Il y a encore une erreur sur la schémathèque. Manque la bobine entre antenne et masse. Le schéma en position PO -> Les bobines PO et GO sont couplées (2 bobines alignées sur la photo).

Sujet : sonorette 50 Nouveau De Dominique Lambert  Le 23-01-2015 à 08:43 sta Merci ! Dominique.
