Sujet : Transfos toriques Nouveau De minirocker  Le 02-02-2015 à 17:18 sta Bonjour a vous tous Une question me turlupine. Étant dans la construction de mon ampli 6v6 se j'aurai voulu savoir si je pouvais empiler 2 transfos toriques d'alimentation l'un sur l'autre pour gagner de la place sans qu'il y ait de problème au niveau interférences magnétique de l'un sur l'autre ?

Sujet : Transfos toriques Nouveau De Jacques (webmestre)  Le 02-02-2015 à 17:27 sta Perso, je mettrai les rondelles acier entre les deux. D'autre part, les toriques ont un meilleur rendement que les tôles.

Sujet : Transfos toriques Nouveau De minirocker  Le 02-02-2015 à 17:38 sta Bonjour Jacques Oui bien sur avec la rondelle caoutchouc pour protéger les enroulements de chaque transfo mais a part ça il n'y a pas de risques au niveau électromagnétique

Sujet : Transfos toriques Nouveau De Jacques (webmestre)  Le 02-02-2015 à 17:47 sta J'avoue que je n'ai jamais fait l'essai, mais je pense que non, les pertes externes étant moindres.

Sujet : Transfos toriques Nouveau De minirocker  Le 02-02-2015 à 17:57 sta Il est possible que les rondelles acier limitent les champs magnétiques de chaque transfo.

Sujet : Transfos toriques Nouveau De minirocker  Le 02-02-2015 à 18:41 sta Bon. Après vérifications de la place dont je dispose, je vais être un peu court. Donc je laisse tombé cette disposition. Vous pouvez fermer ce fil monsieur le modérateur et merci a Jacques de s'être penché sur la question. Bonne soirée vous

Sujet : Transfos toriques Nouveau De françois  Le 02-02-2015 à 20:15 sta Bonsoir à tous, Mon ampli à base de 6V6 (2) et 12AT7, alim externe EY500, le tout régulé filtré. 2 mois de taf, tout fabrication maison du grenier au plafond sauf le transfo de sortie. Je suis très content de son fonctionnement. Au début ronflette !! j'ouvre l'alim et je ne sais pas pourquoi j'ai interverti les fils des filaments depuis plus rien.

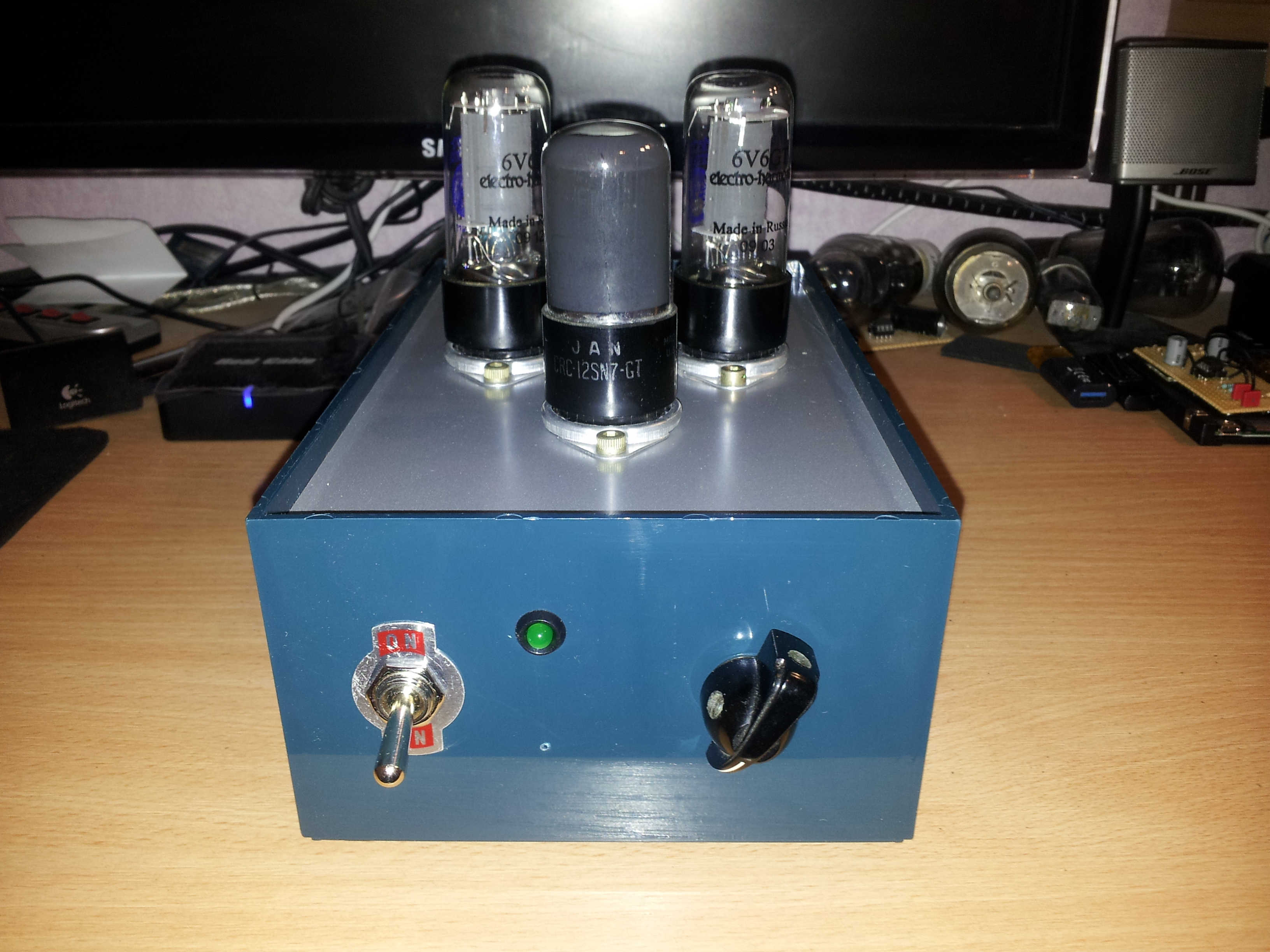

Sujet : Transfos toriques Nouveau De minirocker  Le 02-02-2015 à 20:24 sta Bonsoir François Pour l'alimentation, j'utilise un transfo torique 230v/2x6v pour les filaments puis un autre transfo 220Vv/2x12v monté tête bêche sur le secondaire du premier pour obtenir la HT. Pour l'ampli, j'ai fais au plus simple dans un boitier teko p4.

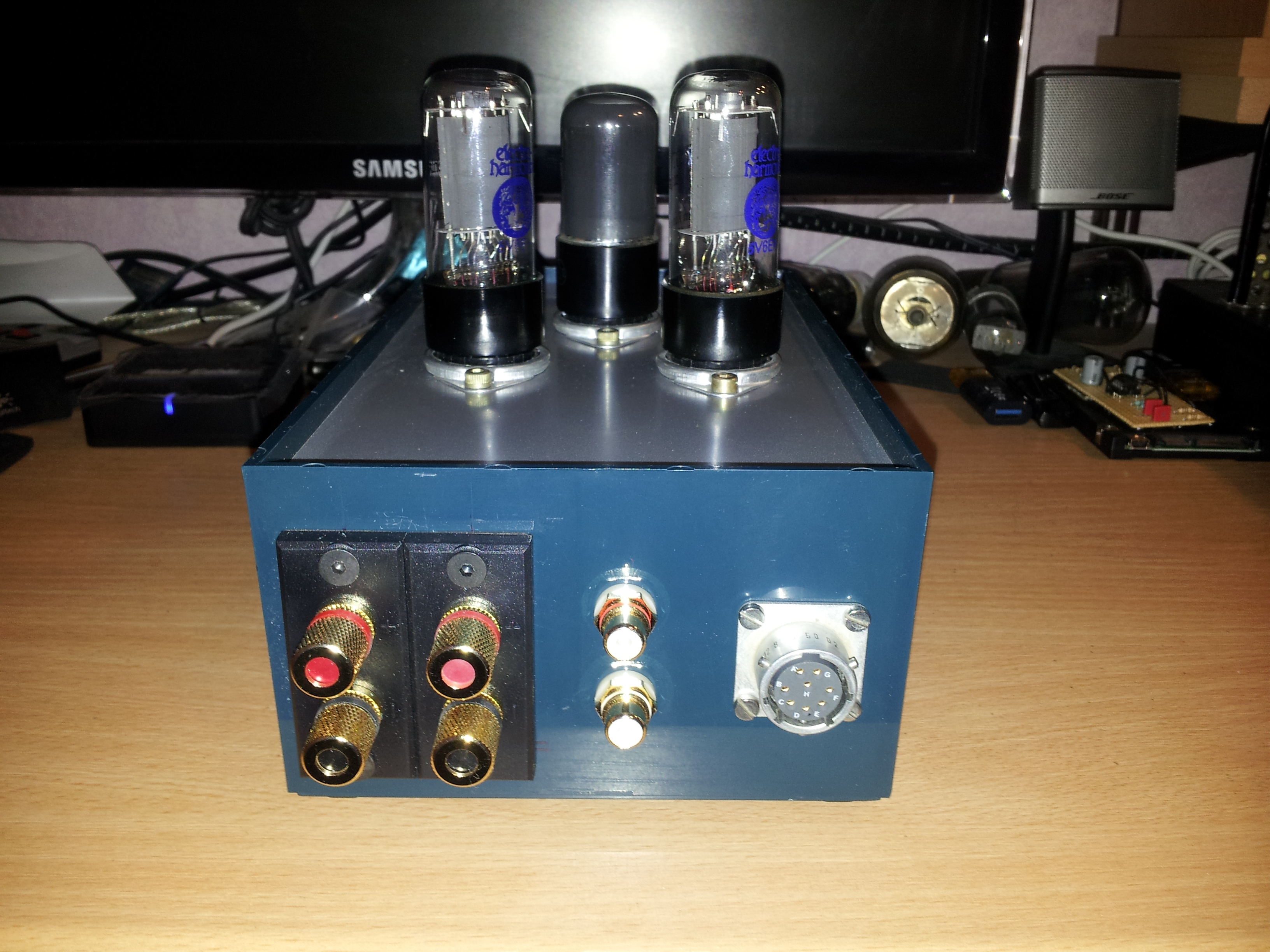

Sujet : Transfos toriques Nouveau De minirocker  Le 02-02-2015 à 20:26 sta Suite photos. L'alimentation est externe dans un autre boitier identique au premier dont je planche sur le transfo HT.

Sujet : Transfos toriques Nouveau De françois  Le 02-02-2015 à 20:56 sta Bien belle réalisation, comme quoi nous avons la satisfaction d'un son de bel effet et la satisfaction de l'avoir construit. Sur le mien, placage de l'ampli en ébène de macassar, et frêne massif pour l'alim, pas simple de faire des coupes à 45° sur 8 cm de haut. Bien entendu tout cela est pour le plaisir de la réalisation !! mais quel bonheur quand tout fonctionne bien J'aurai pu améliorer la chose par du fil sous platine, broches à l'or fin, les torsades de fil fabriquées à la main pour du multi-brin à 50 brins. MAIS NON, tout en fil de récup. d'alim. d'ordi. Mais je ne dénigre pas, mais pas du tout des réalisations fabriquées de main de maitre, surement sur ce forum et d'autres.

Sujet : Transfos toriques Nouveau De minirocker  Le 02-02-2015 à 21:31 sta Merci ! Jusqu’à maintenant, je n'ai réalisé que des amplis casque a tube, un ampli expérimentale a tube pl504 et restauré mon tout premier ampli a tube ecl82 a base d'un vieux kit des années 70 que j'avais acheté il y a près de 20ans. Mais là je veux rentrer dans le vif du sujet.

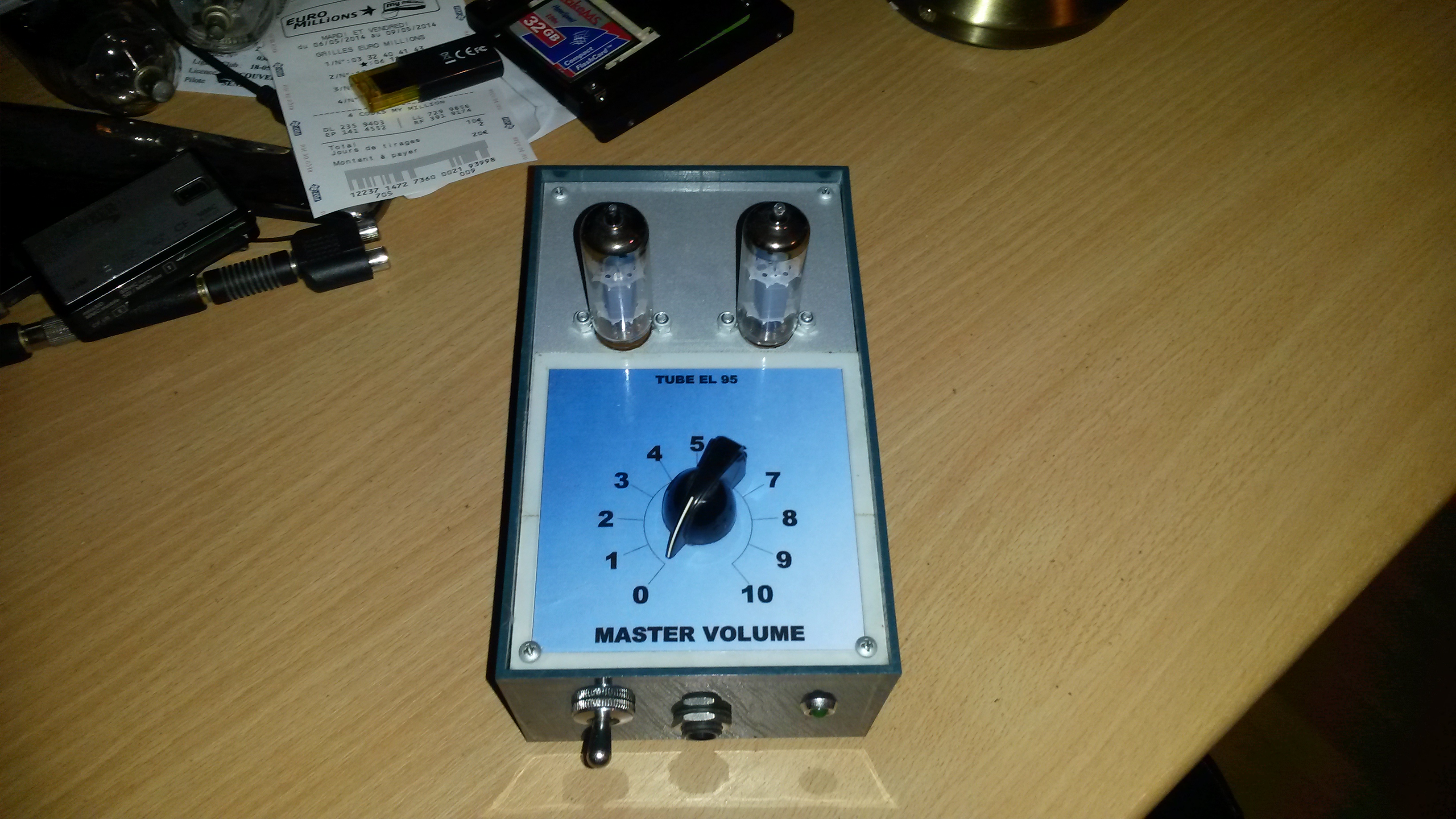

Sujet : Transfos toriques Nouveau De minirocker  Le 02-02-2015 à 21:39 sta En voilà d'autres

Sujet : Transfos toriques Nouveau De françois  Le 02-02-2015 à 23:22 sta Super beau, le système de la grille arrondie est astucieux, ainsi que le câblage des lampes. Un tout petit reproche, mais tout petit .... le traçage pour l'axe des connecteurs !! qui est visible. Bon je vous laisse à vos transfo toriques, et merci de vos présentations. François

Sujet : Transfos toriques Nouveau De F6FLC  Le 02-02-2015 à 23:57 sta Bonjour, joli, mais pourquoi avoir laissé le chimique dehors et devant ?? Michel...

Sujet : Transfos toriques Nouveau De minirocker  Le 03-02-2015 à 15:30 sta Bonjour a vous tous Pour le traçage, j'avais simplement oublier de l'effacer et pour le chimique, il ne rentrait pas dans la boite

Sujet : Transfos toriques Nouveau De minirocker  Le 03-02-2015 à 15:31 sta Pour les condos j'obtiens souvent les bonnes valeurs mais rarement la bonne taille

Sujet : Transfos toriques Nouveau De jmd_91  Le 04-02-2015 à 11:38 sta hello Minirocker , voila , ce que j ai fait avec des EL 508 . et EL 504 . bonne journée

Sujet : Transfos toriques Nouveau De minirocker  Le 04-02-2015 à 16:25 sta Bonjour Jmd Ça fonctionne bien en BF la el508 ??? Je dois avoir une paire de pl508 et el508 dans mon stock le tout de marque RTC et ces tubes sont neufs et dans leurs boites d'origine. Je les ai eu vraiment pour un prix modique et c'est limite si on me les aurait pas donné.

Sujet : Transfos toriques Nouveau De minirocker  Le 04-02-2015 à 16:29 sta La pl504 marche plutôt pas mal en bf mais il faudra une contre réaction pour vraiment améliorer la chose mais la ça dépasse mes compétences. Cela fera l'objet d'une autre discussion.

Sujet : Transfos toriques Nouveau De jmd_91  Le 04-02-2015 à 19:05 sta hello Minirocker , pour les EL 508 , les OPT sont des UL , ca fonctionne assez bien , faut reglé en G1 a +/- 25 V , j ai env . - 27 V en G1 pour env. 50 mA en courant de cathode , la partie préampli , j ai une 12AT7WA . pour les EL 504 ( PL ) , pas de CR , Yves07 avait mis un plan avec EL 36 , j ai tester en montage " Triode " , pile poile , j ai aussi une 12AT7 . j ai -35 V en G1 pour env. 80 mA en courant de cathode . les transfo HT me sort 235 V~ avant filtrage . donc torique sur l EL 508 et TV N&B sur le EL 504 ( PL ) . si ca peut aider

Sujet : Transfos toriques Nouveau De minirocker  Le 04-02-2015 à 19:44 sta Merci Jmd pour l'info sur le montage triode des pl504 que j’expérimenterai plus tard car pour l'instant je me focalise sur l'alimentation de mon ampli 6v6. Bien qu'il me reste 6 pl 504 neuves dans mon stock, je ne compte pas m'éterniser sur ces tubes qui certes sont très bons pour débuter sur les montages a tube comme je l'ai fais dernièrement mais il faut avouer que ce n'est pas un tube vraiment fait pour la hifi ou alors il va falloir mitonner un schéma aux petits oignons, de bons transfos de sortie et une CR bien ficelée mais je laisserai ça aux experts et il y en a sans doute beaucoup sur le forum dont Yves et bien d'autres.
