| Sujet : Oeil magique sur BF Nouveau | De Totolagalène Le 27-09-2015 à 21:41 sta |
|
Hi!

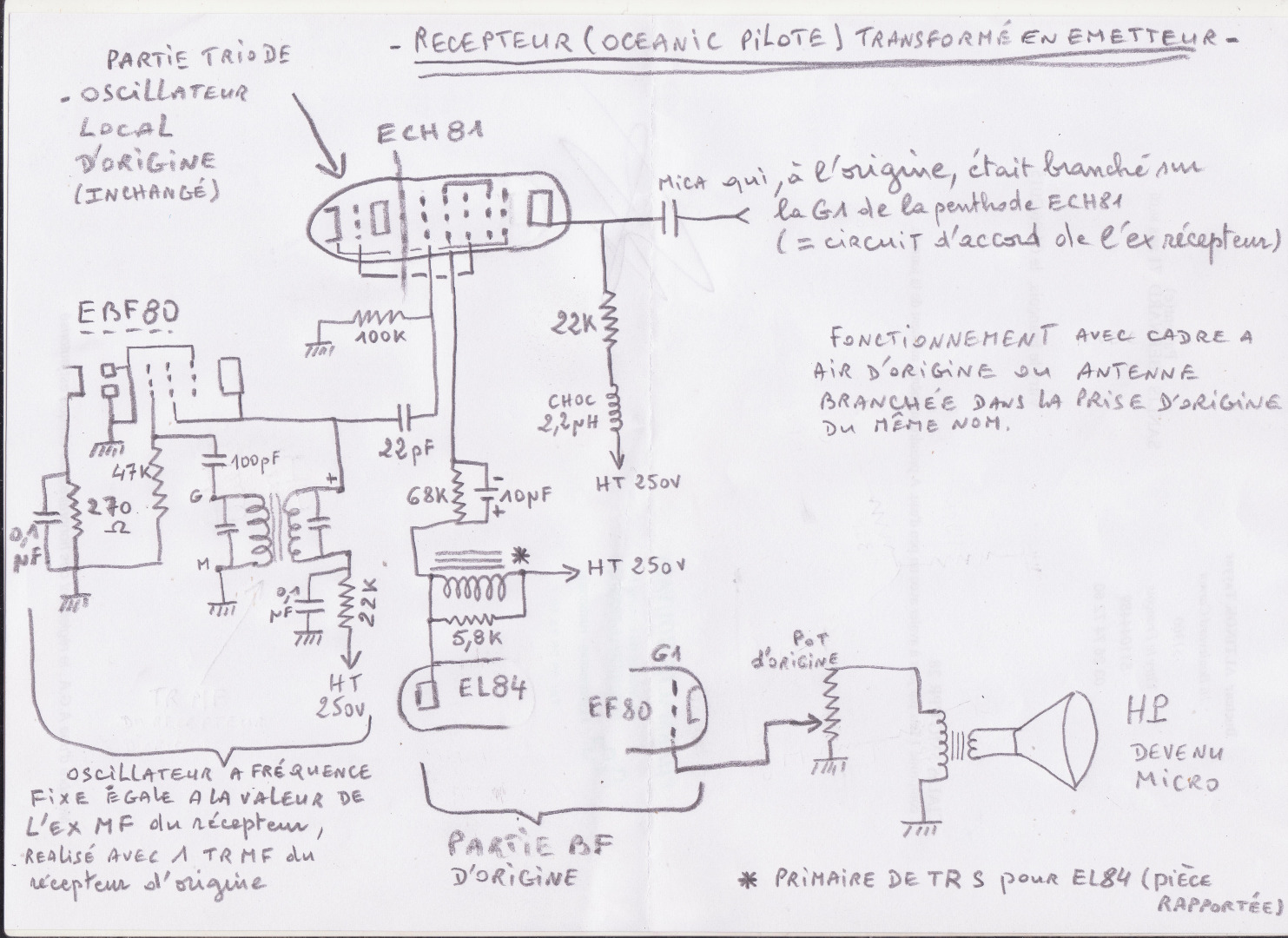

J'ai transformé un récepteur en émetteur (voir crobard).
Je m'évertue à trouver une nouvelle fonction à l'oeil magique qui existe en façade de ce poste mais je sèche.
Quelqu'un aurait-il une combine pour que cet oeil ne reste pas mort et qu'il varie au
rythme de la modulation (par exempe); qu'il s'ouvre ou se ferme dans les pointes, peu
importe. Quitte à ajouter un tube.
| |
|
| Sujet : Oeil magique sur BF Nouveau | De HLJ Le 27-09-2015 à 22:01 sta |
|
Bonsoir,
Voici un schéma trouvé sur le net de Vu mètre avec oeil magique, pour donner une idée à adapter naturellement ...
Meilleures salutations
| |
|
| Sujet : Oeil magique sur BF Nouveau | De Totolagalène Le 27-09-2015 à 22:26 sta |
|
Merci, j'avais caressé l'idée du vu-mêtre mais sans plus.
Pour être clair, la ligne input il faut la brancher où sur par rapport à mon crobard?
Directement sur la plaque de la EL84?
|
|
| Sujet : Oeil magique sur BF Nouveau | De Guy F6CTP Le 27-09-2015 à 23:48 sta |
|
Bonsoir ToTo
C'est bien sur la EL 84 avec un potentiomètre car le niveau va être trop fort
Bonne soirée
Guy
|
|
| Sujet : Oeil magique sur BF Nouveau | De ON5MJ Le 28-09-2015 à 08:57 sta |
|
+1 une EL84 n'est pas nécessaire pour moduler une ECH81, le canon pour tuer une mouche.
|
|
| Sujet : Oeil magique sur BF Nouveau | De Guy F6CTP Le 28-09-2015 à 10:00 sta |
|
Si toto a utilisé une partie des éléments d'origine pour faire simple
|
|
| Sujet : Oeil magique sur BF Nouveau | De Totolagalène Le 28-09-2015 à 15:44 sta |
|
Je m'aperçois de quelque erreur/manque/modif sur mon crobard.

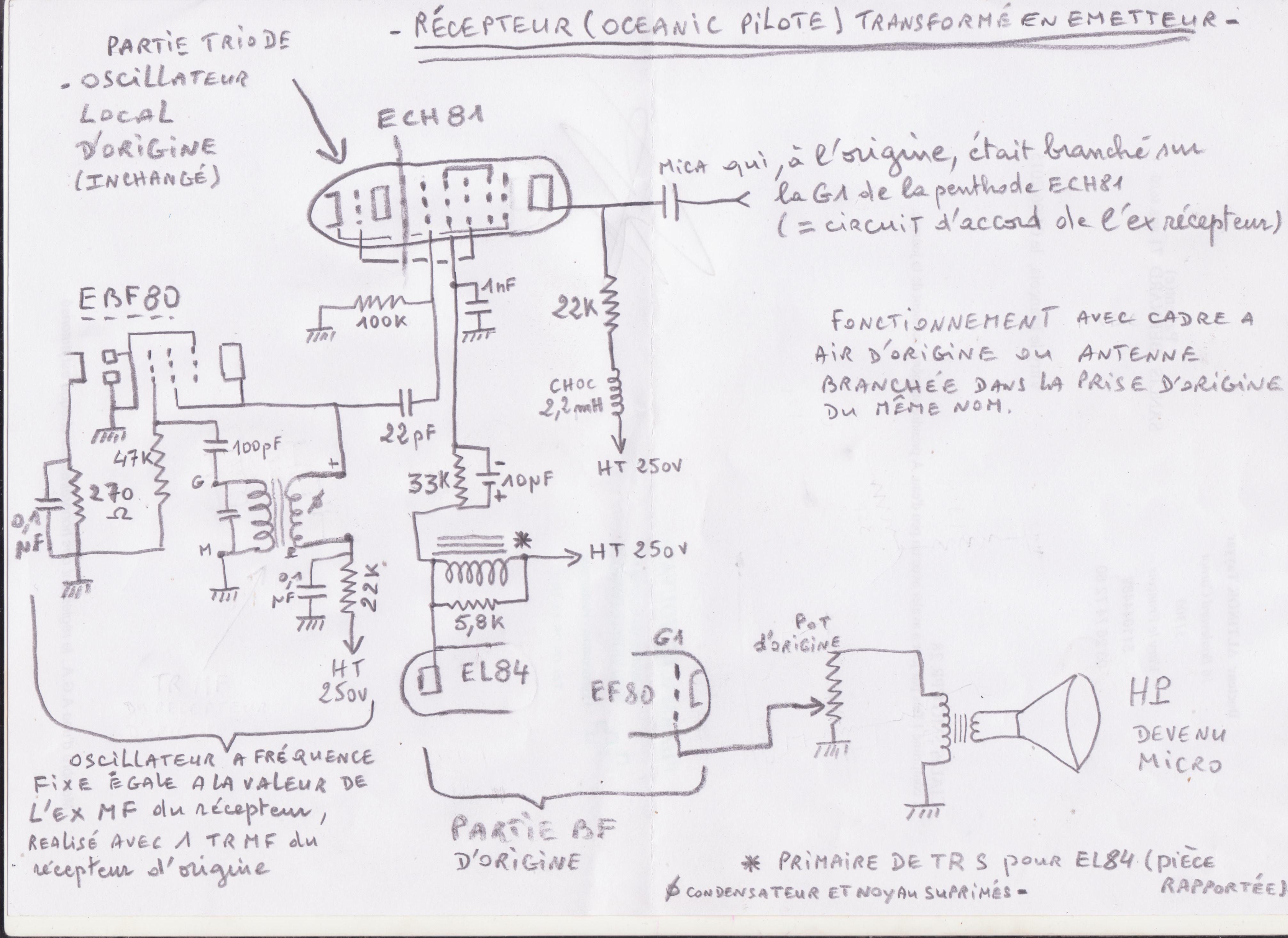

A toutes fins utiles voici le schéma corrigé.
Choc: lire 2,2 mH au lieu de 2,2 µH
Découplage 1 nF mica omis sur écran ECH81
Condensateur et noyau n'existent plus sur enroulement HT/plaque de l'ex TR MF
R dans l'alimentation de l'écran ECH81 remplacée par 33K.
| |
|
| Sujet : Oeil magique sur BF Nouveau | De Totolagalène Le 28-09-2015 à 16:43 sta |
|
Je n'ai pas de OA92 et n'y connais rien dans les diodes , cette référence précise est-elle
impérative ou bien celles que je possède (OA79, OA81, OA85) peuvent convenir?
Merci
|
|
| Sujet : Oeil magique sur BF Nouveau | De omale 13 Le 28-09-2015 à 17:03 sta |
|
bonjour
salut Toto bien sur toute les 3 la 85 qui ce rapproche le plus
|
|
| Sujet : Oeil magique sur BF Nouveau | De Guy F6CTP Le 28-09-2015 à 17:11 sta |
|
Bonjour
Pour faire ça elle conviennent toutes même une IN 4148 c'est de la BF
|
|
| Sujet : Oeil magique sur BF Nouveau | De Totolagalène Le 28-09-2015 à 17:45 sta |
|
Merci, alors on va câbler çà!
|
|
| Sujet : Oeil magique sur BF Nouveau | De Totolagalène Le 28-09-2015 à 19:28 sta |
|

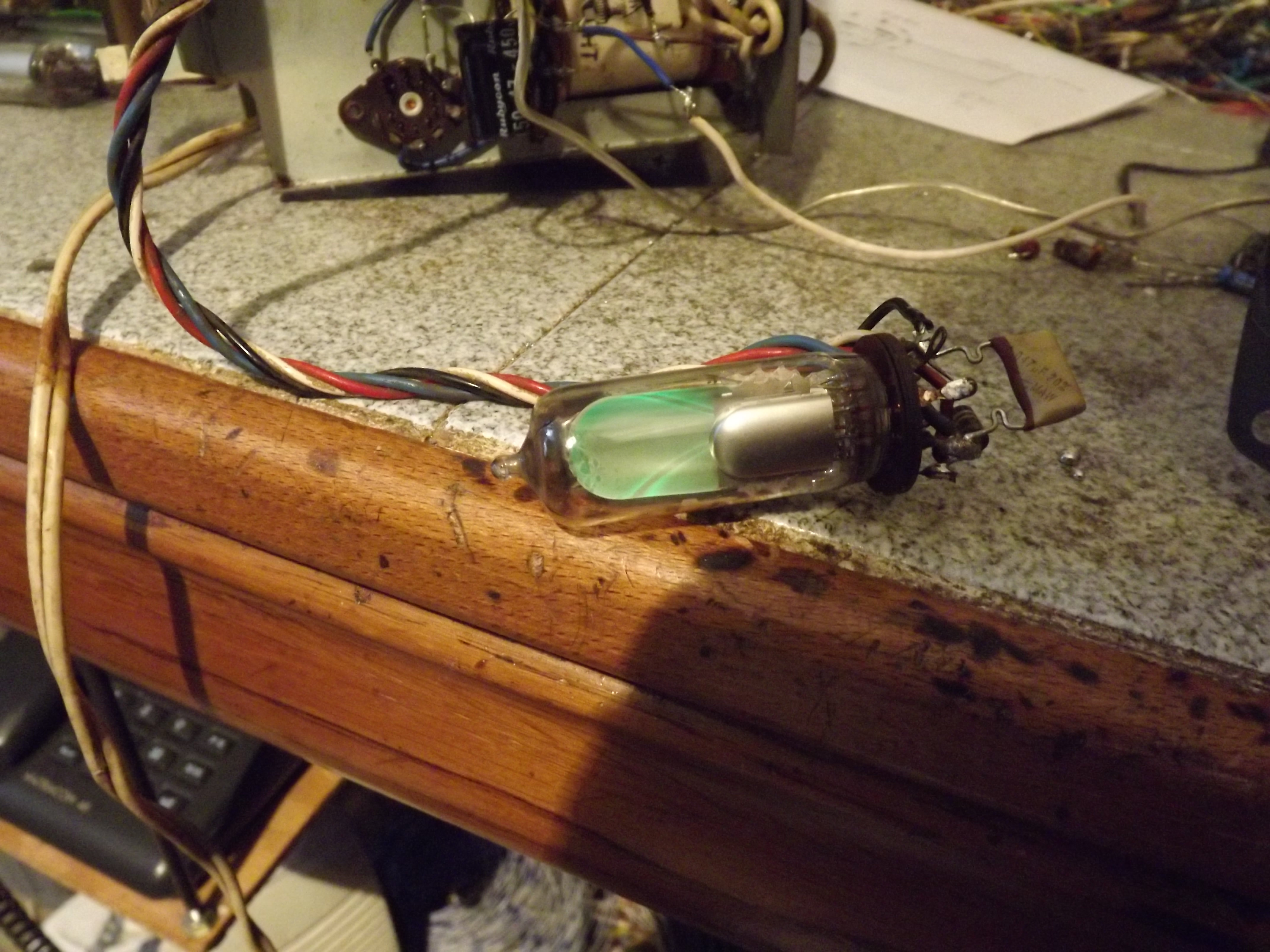

Au poil, çà marche!!!
Très sensible à la parole; pour la photo et vous le montrer bien fermé j'ai branché le géné BF
(4.000 Hz).
J'ai ajouté une R de 330K entre la plaque EL84 et l'input.
Un grand merci et particulièrement à HLJ.
| |
|
| Sujet : Oeil magique sur BF Nouveau | De HLJ Le 28-09-2015 à 21:26 sta |
|
Salut Toto,
Tu pourrais aussi te passer de diode à semi-conducteur dans ce montage et utiliser une ou les deux anodes de la EBF80.
PS: Merci pour le ''merci particulier'' mais je n'y suis pour rien, j'ai juste cherché le bon schéma sur le net ...
Salutations.
HLJ
|
|
| Sujet : Oeil magique sur BF Nouveau | De Totolagalène Le 28-09-2015 à 22:14 sta |
|
Bonsoir.
> ''te passer de diode à semi-conducteur dans ce montage et utiliser une ou les deux anodes de la EBF80'' < Sic!
N'en v'là encore une idée qu'elle est bonne; comme il faut que je recâble l'oeil proprement et
définitivement, je retiens.
Si, si, merci, j'avais pensé au vu-mêtre mais pour moi c'est fait avec un galva,
alors connaissant le principe de fonctionnement d'un oeil magique j'avais essayé
d'inventer... l'eau tiède, mais j'ai jeté l'éponge: trop fort pour moi
|
|
| Sujet : Oeil magique sur BF Nouveau | De Dominique ( en vadrouille ) Le 28-09-2015 à 23:21 sta |
|
Bonsoir Toto,
As-tu essayé de tester la portée de ton émetteur et ceci, sur toutes les gammes ?
Et la qualité de modulation, c'est comment ?
Si, j'ai bien compris, la fréquence d'émission est tout simplement affichée sur le cadran de l'ancien poste ?
Faut penser à déposer un brevet.
Dominique.
|
|
| Sujet : Oeil magique sur BF Nouveau | De Totolagalène Le 28-09-2015 à 23:39 sta |
|
Non je n'ai pas testé la portée qui est sans intérêt et qui ne peut qu' être très limitée
puisqu'il n'est pas question d'accorder une antenne des GO aux OC.
Disons que çà marche dans un rayon de 5 m (sans antenne, ce sont les bobines GO et PO
du cadre à air qui rayonnent, pour OC et BE avec un bout de fil d'un m dans la prise
antenne).
La modulation est loud and clear (pas HI-FI mais presque).
Oui c'était le but du jeu; ''retourner'' le principe d'un poste à ''Changement de fréquence''
pour qu'il émette sur toutes les gammes d'ondes et sur la fréquence exacte
indiquée par l'aiguille du cadran d'origine.
|
|
| Sujet : Oeil magique sur BF Nouveau | De Dominique ( en vadrouille ) Le 29-09-2015 à 10:49 sta |
|
Merci pour ces infos.
Dominique.
|
|
|
