| Sujet : Tourne disque Nouveau | De T(heo)SF Le 24-03-2016 à 19:02 sta |
|
Bonjour,
je vous avez déjà demander de l'aide pour un poste de radio vinix rta 1958, aujourd'hui il fonctionne à part les petites ondes, mai là n'est pas le sujet.
J'ai acheté pratiquement donné un tourne disque la voix de son maitre type 251, je l'ai nettoyé, ouvert pour vérifier la sélection de tension de service, changer le cordon, puis l'ai essayé avec un cable sur la sortie pick up et l'entrée de la radio, l'entrée de la radio fonctionne avec un telephone, donc pas de problème coté radio/ampli.

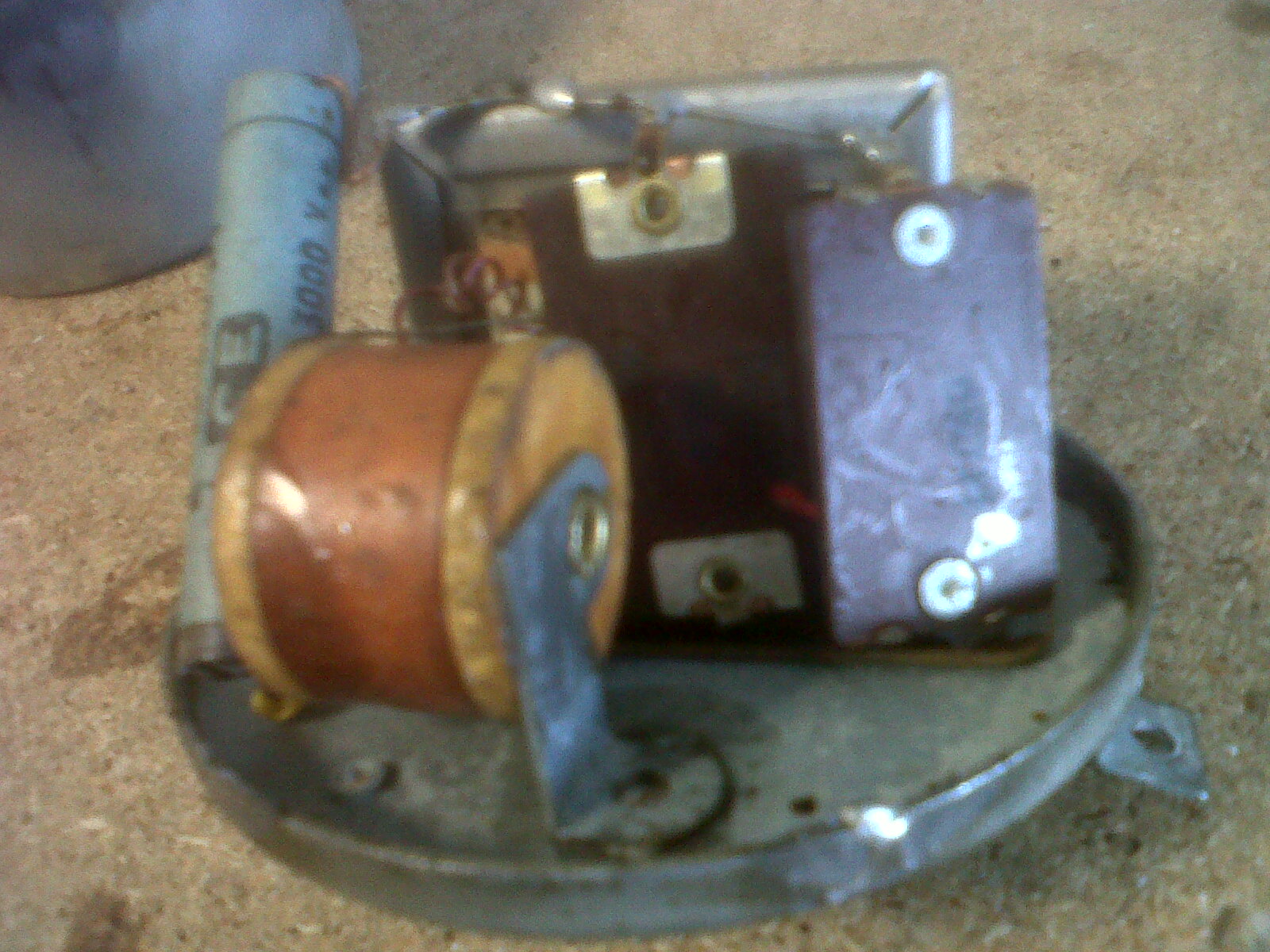

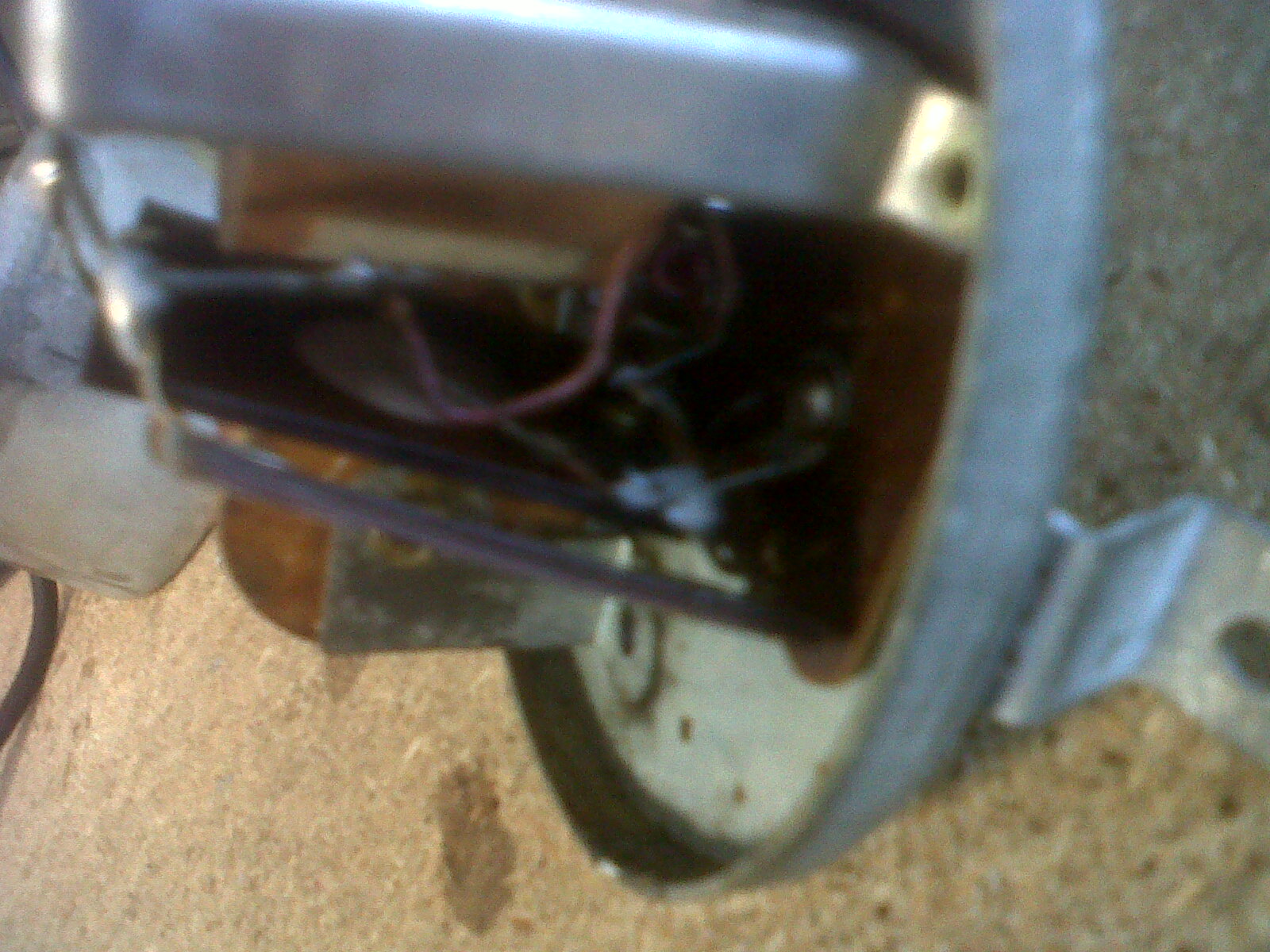

Le moteur tourne avec de légère vibration, le mécanisme de retour de la tête de lecture fonctionne, la tête à la lecture d'une galette 78 tours fait du son faiblement mais rien ne va jusqu'à la sortie PU donc j'ai démonté une sorte de module qui reçoit le signal de la tête de lecture pour l'envoyer à la prise PU, ci-joint en photographie.
Avez-vous une idée? Toutes les personnes que je questionne ne savent pas, mais on ma parler de filtre RIAA mais il semblerait que ça soit trop récent pour en être un, peut être une équivalence.
Le tourne disque ressemble à ça et le module est sous le base du bras de lecture.
Merci de votre aide
| |
|
| Sujet : Tourne disque Nouveau | De T(heo)SF Le 24-03-2016 à 19:06 sta |
|

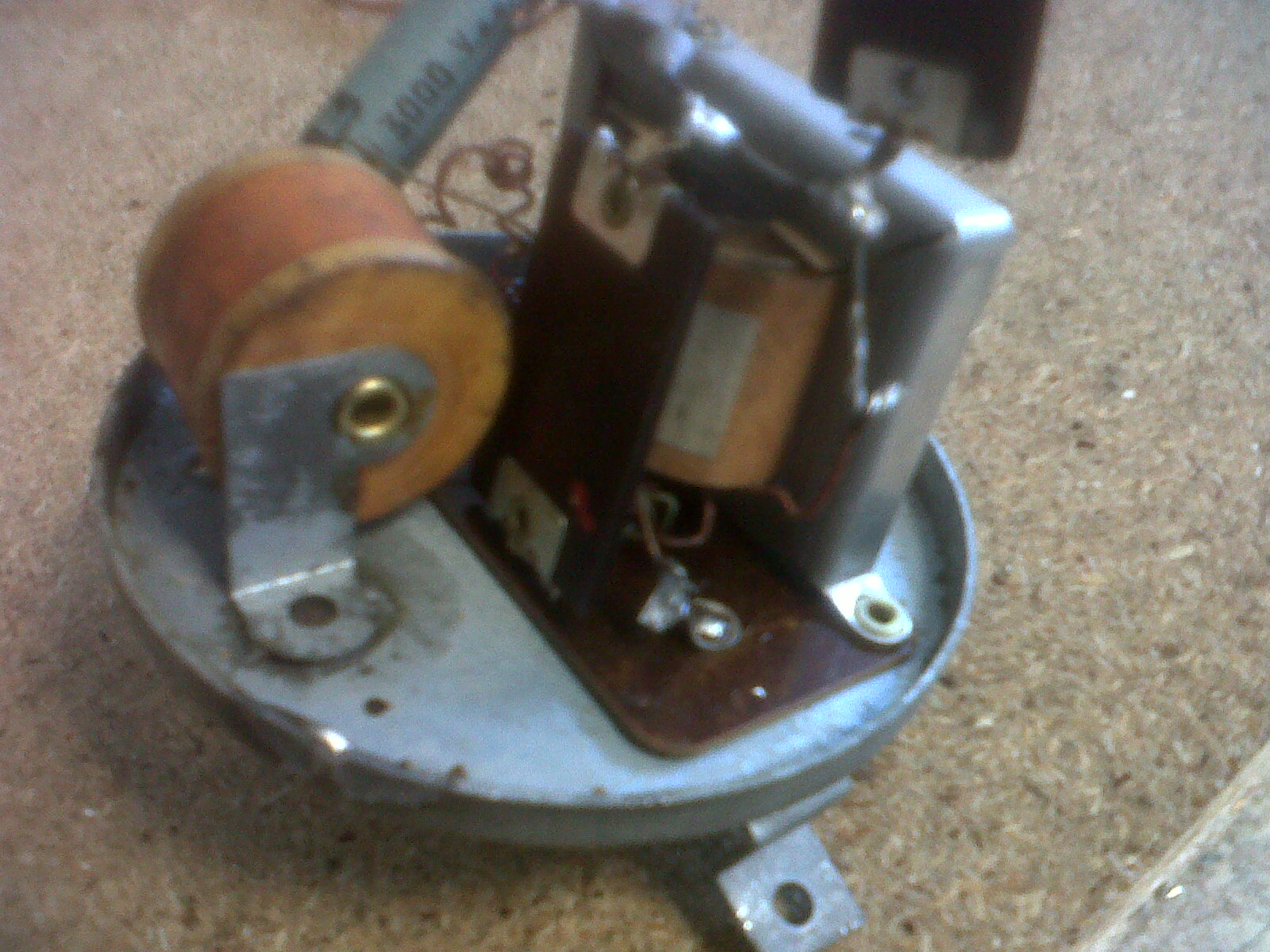

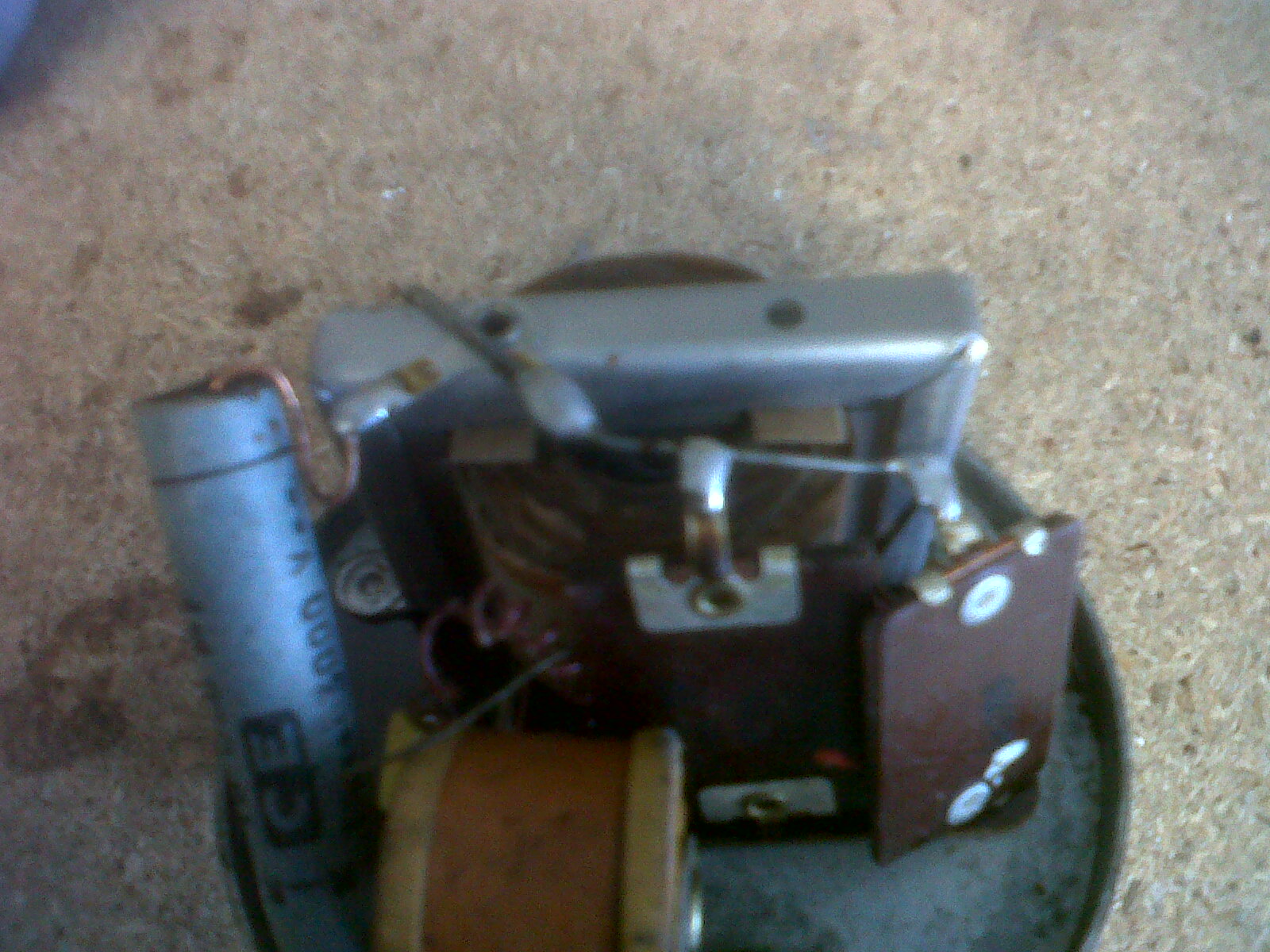

Une dernière photographie, il y a sur ce module, deux condo mica/cire 1000pF, 650pF, un condo papier dont la valeur inscrite est de 10.000 µf ou µuf je ne sais pas ce que c'est, une bobine et un transfo ou une bobine.
| |
|
| Sujet : Tourne disque Nouveau | De T(heo)SF Le 24-03-2016 à 19:07 sta |
|
|
|
| Sujet : Tourne disque Nouveau | De T(heo)SF Le 24-03-2016 à 19:23 sta |
|
Il n'y a pas de possibilités de corriger les fautes d'orthographes parce que j'ai honte...
|
|
| Sujet : Tourne disque Nouveau | De casevech Le 24-03-2016 à 19:27 sta |
|
photos trop flou,mes pauvres yeux ont du mal a voir l'ensemble,en fonctionnement touchez du doigt la pointe de l'aiguille il doit sortir des ronflement ou des craquements dans le hp du poste
|
|
| Sujet : Tourne disque Nouveau | De T(heo)SF Le 24-03-2016 à 19:39 sta |
|
mais il n'y a rien qui sort de la prise PU du tourne disque.
Il semblerait que ça soit un filtre RIAA mais avant la norme de 1954 car le poste est de 52.
Je pourrais poster des photographies de meilleur qualité demain.
|
|
| Sujet : Tourne disque Nouveau | De Adams Le 24-03-2016 à 21:47 sta |
|
Bonsoir
Pour les 78 Tours il a existé des montages de ce genre (PJ ) destinés à améliorer la bande passante .
Site :  http://www.audiomusicae.c…
| |
|
| Sujet : Tourne disque Nouveau | De T(heo)SF Le 24-03-2016 à 23:05 sta |
|
Bonsoir
Le montage est ressemblant, je vais changer le condensateur papier par un 10µF pour l'audio et testerai.
A l'époque il fallait un filtre différent pour chacune des marques de disque?
|
|
| Sujet : Tourne disque Nouveau | De Adams Le 25-03-2016 à 09:05 sta |
|
Bonjour
Je ne suis pas spécialiste en 78 T , je suppose que les enregistrements n'étaient pas d'une grande précision , un filtre ''standard '' devait suffire .
Il faudrait voir si le transfo n'est pas coupé .
|
|
| Sujet : Tourne disque Nouveau | De T(heo)SF Le 30-03-2016 à 20:20 sta |
|
Bonjour

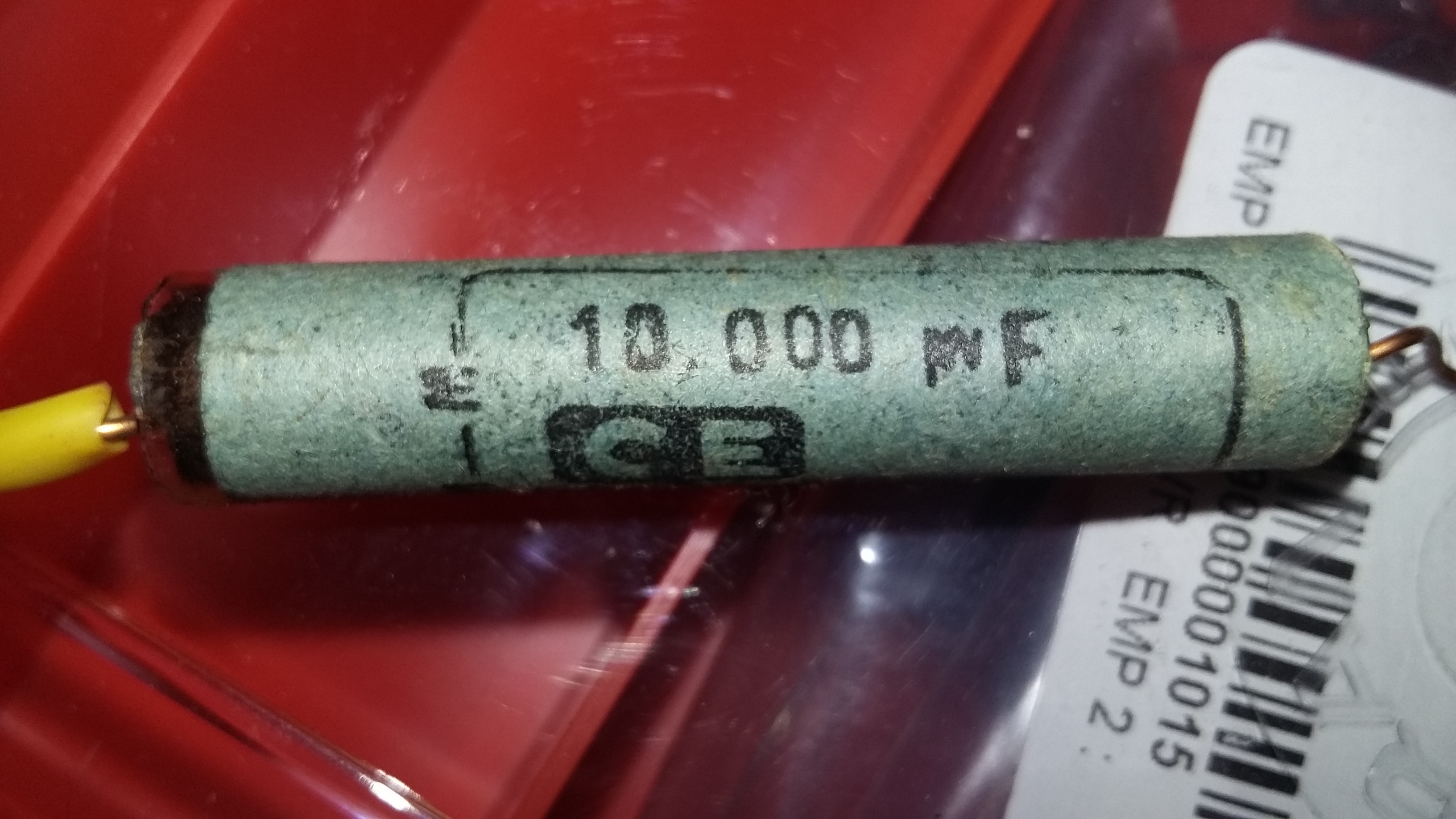

je reviens sur le problème de ce ''filtre'', je vous joins en photo un condensateur dont je ne comprends pas la valeur. Si vous avez d'autres informations je vous mets un lien des photos du tourne disque https://drive.google.com/… .
| |
|
| Sujet : Tourne disque Nouveau | De michel 87 Le 30-03-2016 à 20:53 sta |
|
Bonsoir,
Si le marquage est 10 000 µµF, il s'agit de 10nF.
Voir la rubrique '' marquage des composants ''
|
|
| Sujet : Tourne disque Nouveau | De Adams Le 31-03-2016 à 11:05 sta |
|
Bonjour
Ce 10 nF avec des fils non étamés est suspect , il a peut être été mis un 10 nF moderne dans le tube .
Dans ce circuit il n'y a que quelques volts , la capa ''CE'' est une 3000 V , alors qu'une 160 V suffirait .
|
|
| Sujet : Tourne disque Nouveau | De T(heo)SF Le 07-04-2016 à 15:47 sta |
|
Bonjour,
ce filtre est passif, il ne reçoit pas d'alimentation à part le signal de la tête de lecture.
J'ai tout remonté avec un condensateur audio de 10 nF et cela marche par contre le son est vraiment d'une autre époque
J'ai trouvé une dizaine de 78 tours allemands des années 20 dans une brocante, cela relié à la prise pick-up d'un poste coelivox modèle 645 de 1946, et bien c'est génial ça fonctionne  .
-D'ailleurs faut-il changer la pointe de lecture? En fait je ne sais pas si c'est une aiguille ou un saphire même si j'ai l'impression que ce n'est pas une simple aiguille.
-Est-ce intéressant de mettre des photos du poste de radio (coelivox) sur le grand livre de la tsf car il n’apparaît pas enfin seulement des pubs?
-Le poste de radio et le tourne disque sont maintenant réparés, d'ailleurs le poste de radio a été un peu trop facilement réparé à mon gout, il faut que dire que le premier poste, un vinix rta 1958 m'avait donné du fil à retordre. La question qui se pose maintenant est la suivante, c'est appareil sont électroniquement et mécaniquement réparés mais l'état esthétique n'est pas terrible. Avec quoi est fait le ''noir'' sur le bois de ces caisses? Du brou de noix? Une teinture? Pour le vernis j'ai pense m'essayer au vernis au tampon...
|
|
| Sujet : Tourne disque Nouveau | De Adams Le 07-04-2016 à 20:02 sta |
|
Bonjour
Sur les têtes à aiguille , il y a une vis moletée pour desserrer l'aiguille , elle devait être changée à chaque disque .
|
|
|
