Sujet : Continental Edison Schémas et corespondence condo Nouveau De cust26  Le 25-11-2016 à 21:54 sta

    Bonjour,

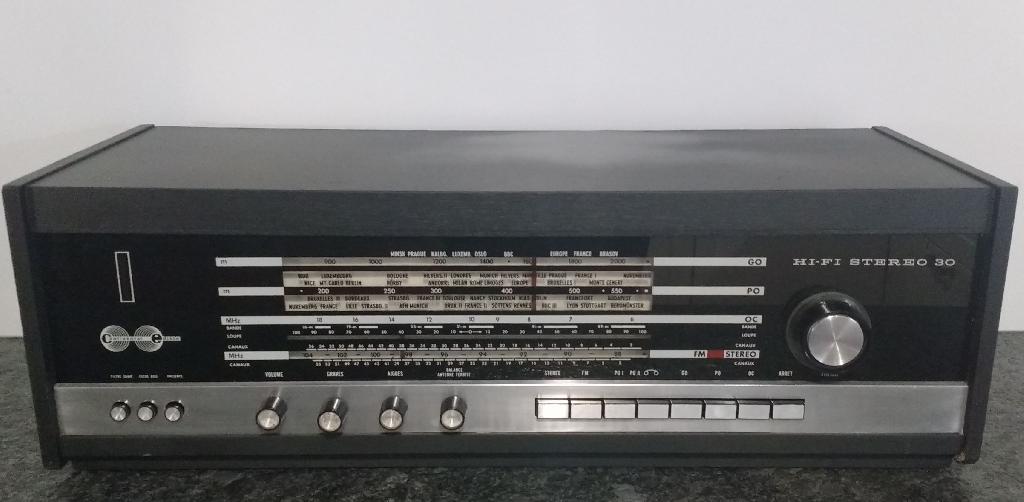

    Je cherche à restaurer un beau poste mixte (5 lampes et quelques transistors) Continental Edison

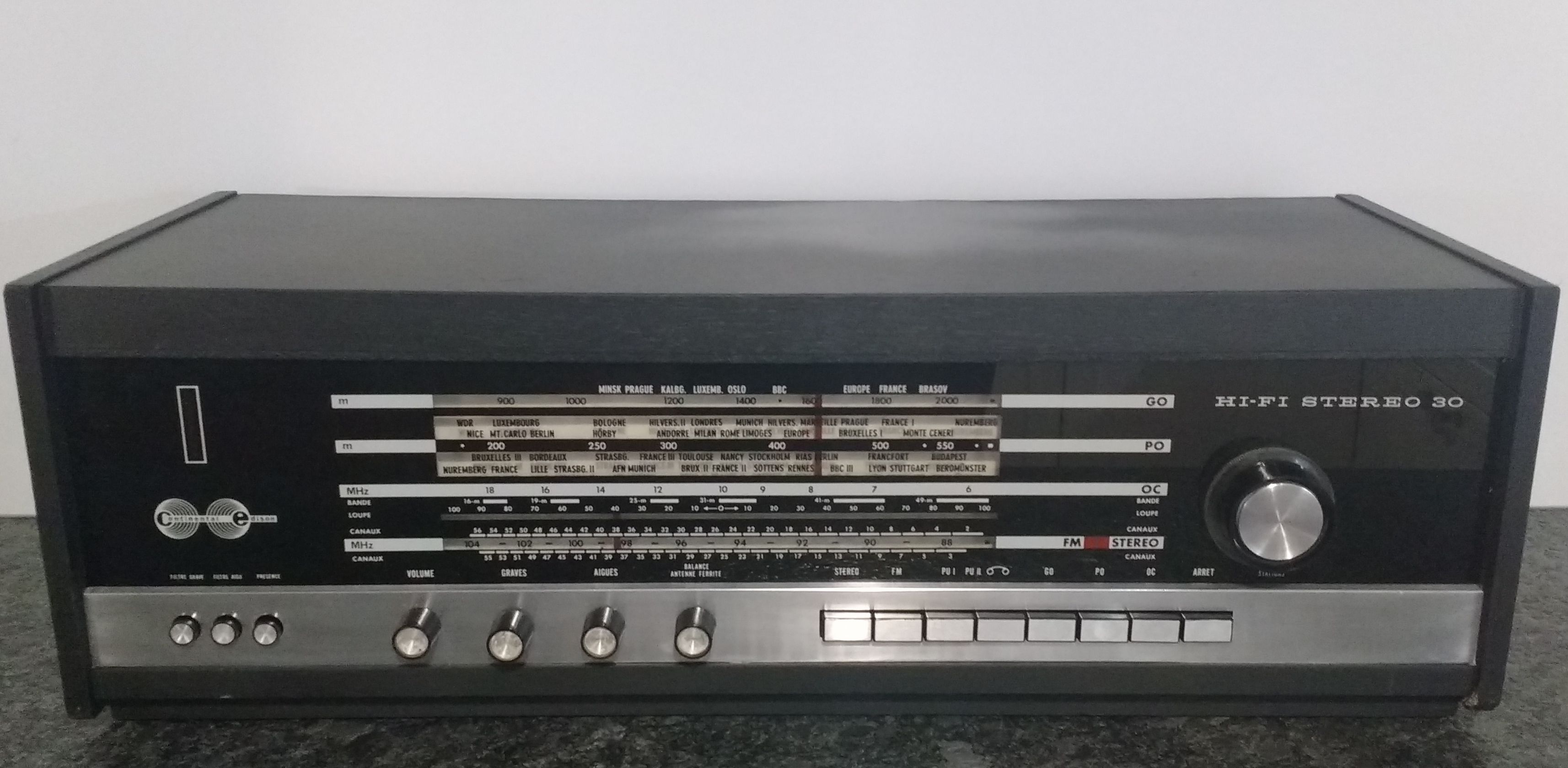

    Model : TUNER/AMPLIFICATEUR HI-FI STEREO 30.
    Je cherche son schéma et 2 correspondance de condensateurs:

    > Sur le premier condensateur chimique il est écrit : SK 10/66 2/100

    > Sur l'autre chimique également il est écrit : FRANKO W.Germany 100/15 ( e )+

    Je n'ai rien trouvé avec Google, quelqu'un connait les valeurs correspondantes, il sont bien boursouflés et bien que le poste chante, il me faut les remplacer ! En FM le poste siffle je pense à cause de ces composants.
    Je suis novice dans le domaine de la radio, un grand merci pour votre aide par avance!





Sujet : Continental Edison Schémas et corespondence condo Nouveau De cust26  Le 25-11-2016 à 21:58 sta

    Oups, je ne sais pas comment j'ai fait pour creer 2 sujet identiques...
    Je recherche également une lampe EM84 pour ce même poste.


Sujet : Continental Edison Schémas et corespondence condo Nouveau De Michel87  Le 25-11-2016 à 22:04 sta


    Bonsoir,

    Pour la deuxième capa, il doit s'agir de la marque FRAKO.




Sujet : Continental Edison Schémas et corespondence condo Nouveau De Michel87  Le 25-11-2016 à 22:11 sta



    Les EM84 sont disponibles sur é bay avec une large amplitude de prix.


Sujet : Continental Edison Schémas et corespondence condo Nouveau De cust26  Le 25-11-2016 à 22:17 sta

    Ok pour la EM84 sur ebay et oui c'est bien une capa FRAKO, mais que dois-je acheter pour la remplacer?

    > premier condo chimique il est écrit : SK 10/66 2/100

    > Sur l'autre il est écrit : FRAKO W.Germany 100/15 ( e )+



Sujet : Continental Edison Schémas et corespondence condo Nouveau De F6CER  Le 25-11-2016 à 22:58 sta

    Bonsoir
    Selon toute logique le premier serait un 2uF 100v et le deuxième un 100uF 15v mais sans schema et sans avoir une petite idée du fonctionnement d'un tel équipement, je crains que les changer ne fasse plus de mal que de bien


Sujet : Continental Edison Schémas et corespondence condo Nouveau De cust26  Le 25-11-2016 à 23:21 sta

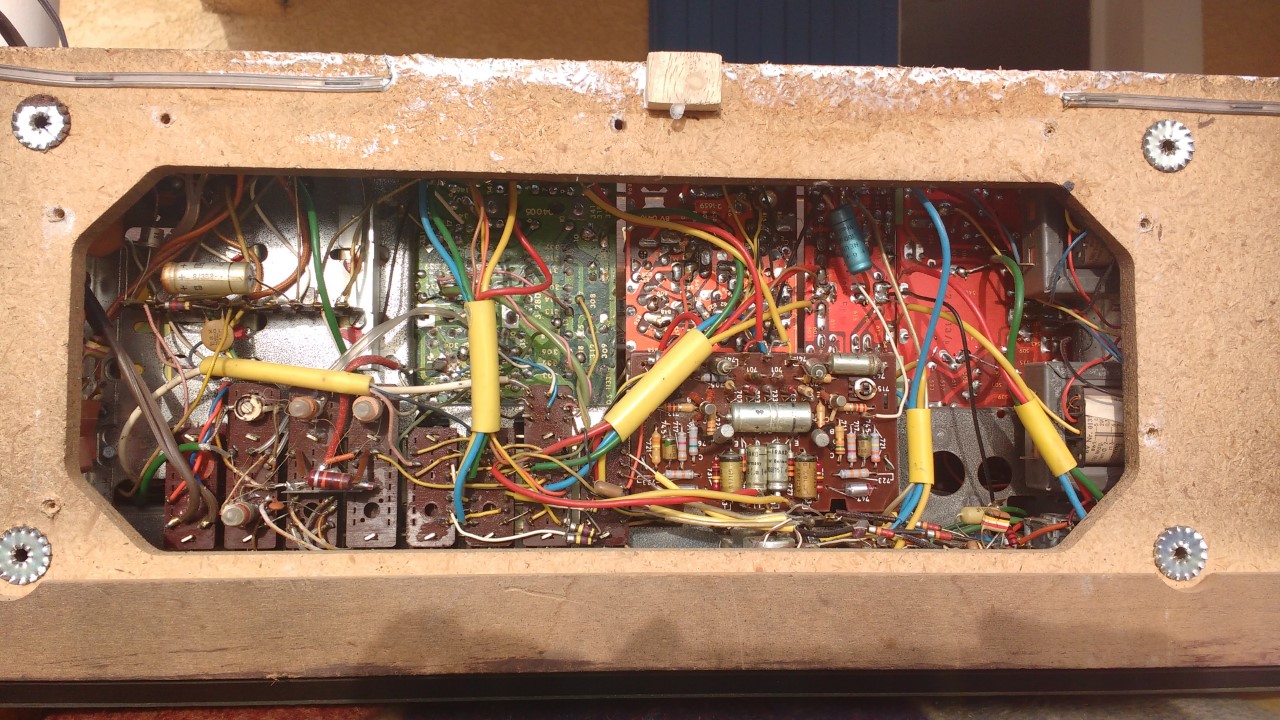

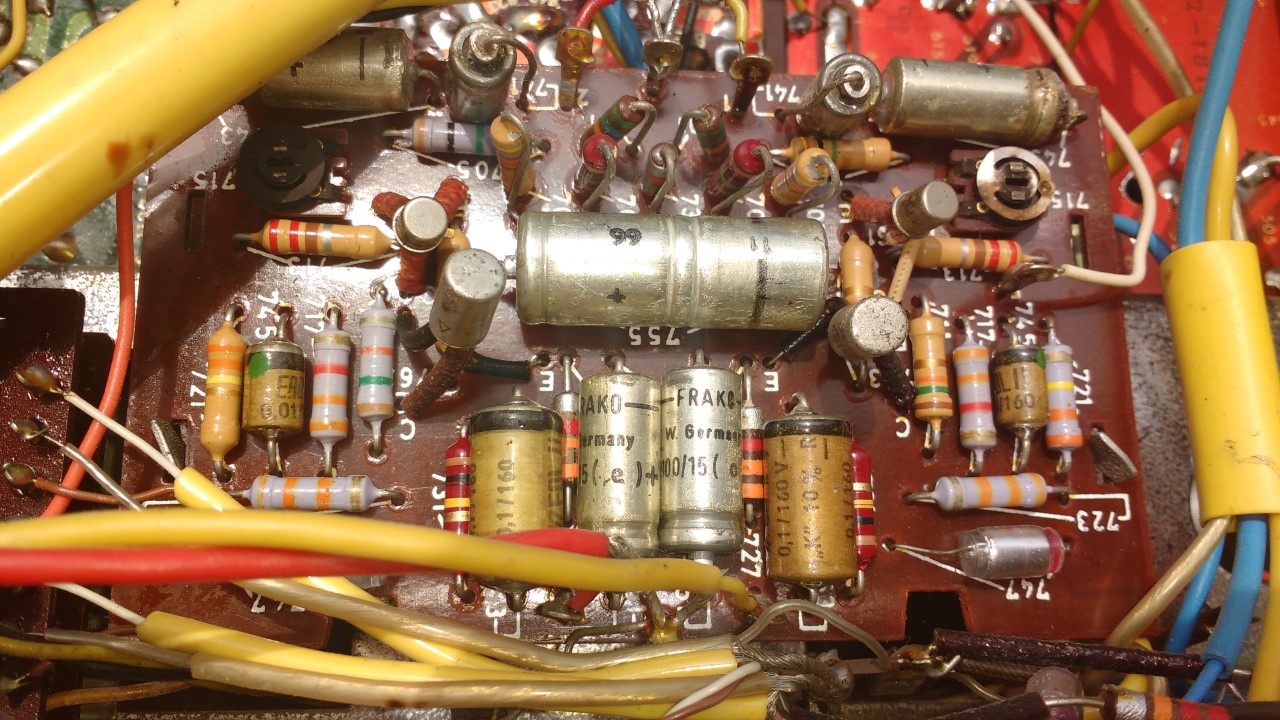

    Oui le schéma aiderait bien, en attendant, ci-joint quelques photos des capa qui sont douteuses.

    Plusieurs FRAKO W.Germany 100/15 ( e )+ et un SK 10/66 2/100

    Merci pour votre aide.




Sujet : Continental Edison Schémas et corespondence condo Nouveau De pointcom  Le 26-11-2016 à 08:18 sta

    Bonjour,

    Je ne toucherais pas à ces condensateurs, il faudrait connaitre le jeux de lampes et les transistors, ce poste semble être de fabrication Allemande (SABA peut être).

    Il serait bon d'avoir une photo de l'alimentation avec les condensateurs de filtrage


Sujet : Continental Edison Schémas et corespondence condo Nouveau De cust26  Le 26-11-2016 à 09:34 sta

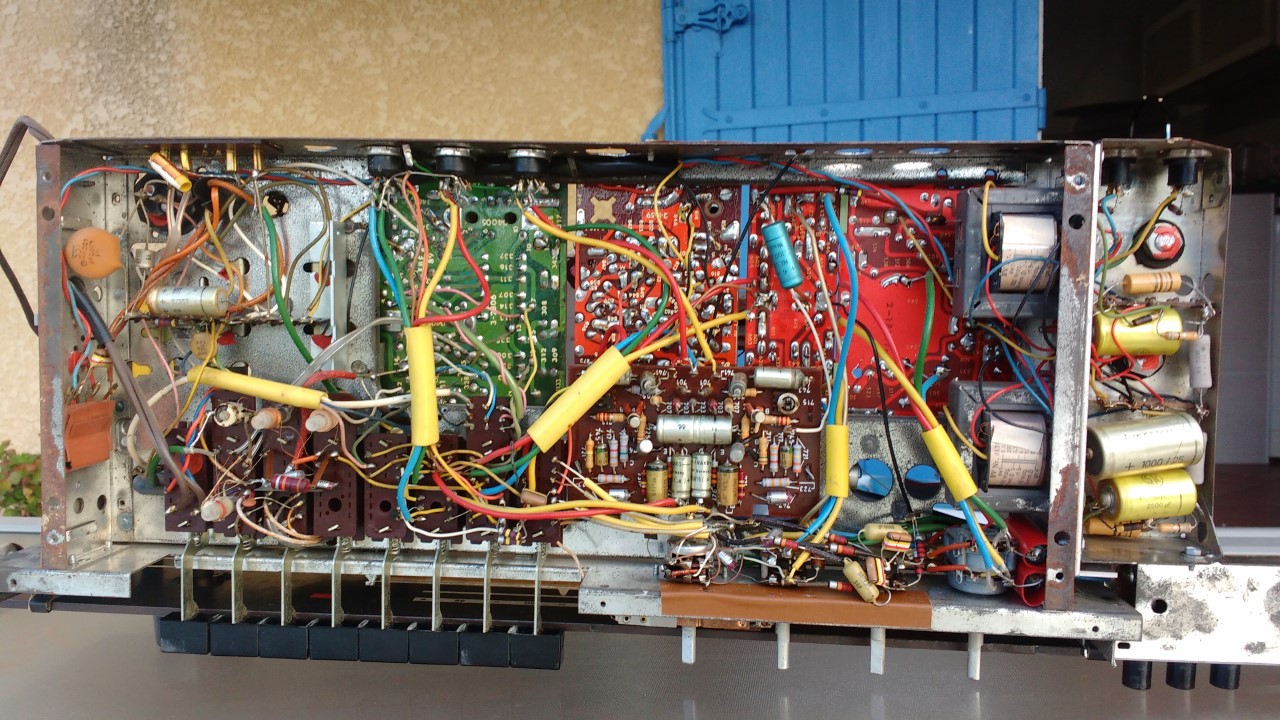

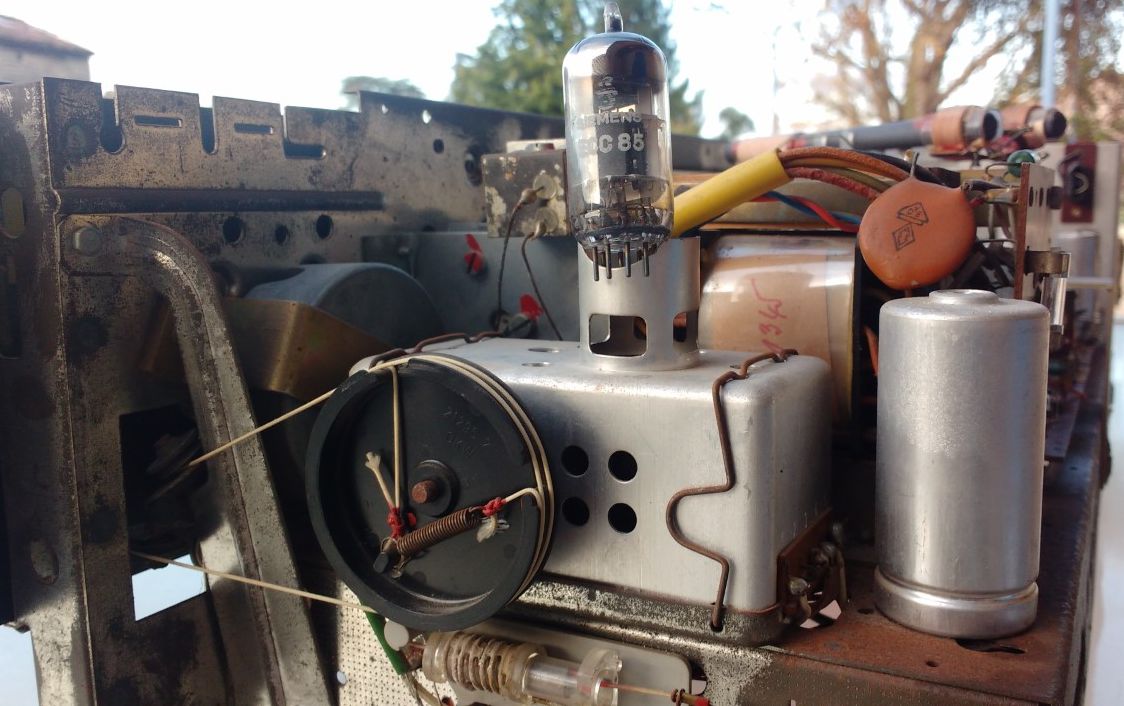

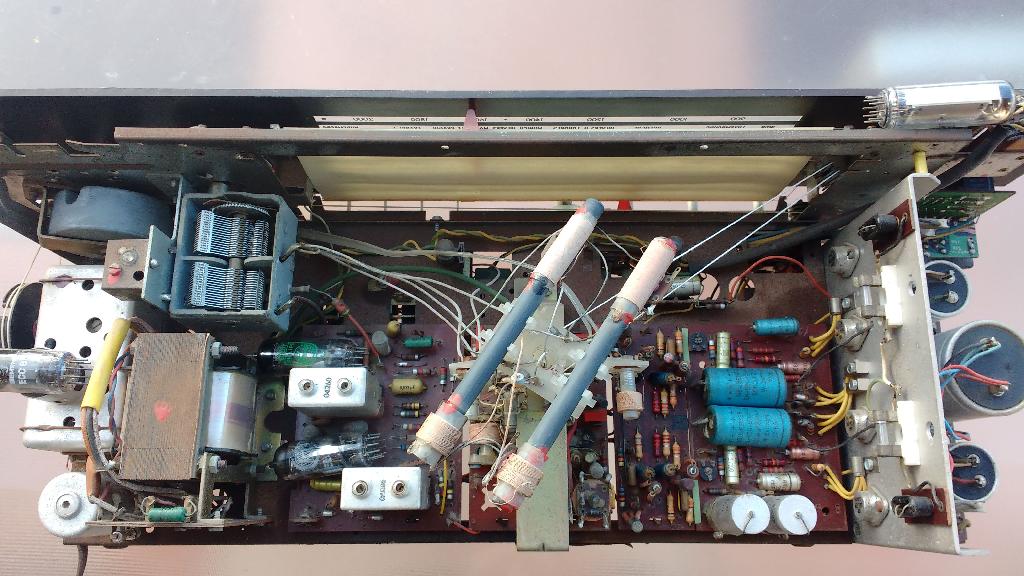

    Ci-joint les photos ''sous tous ces angles'' sortie de sa caisse si ça peut aider.
    J'ai volontairement ''déclipsé les lampes pour que vous puissiez lire leurs référence (ou ce qui en reste pour certaines...)

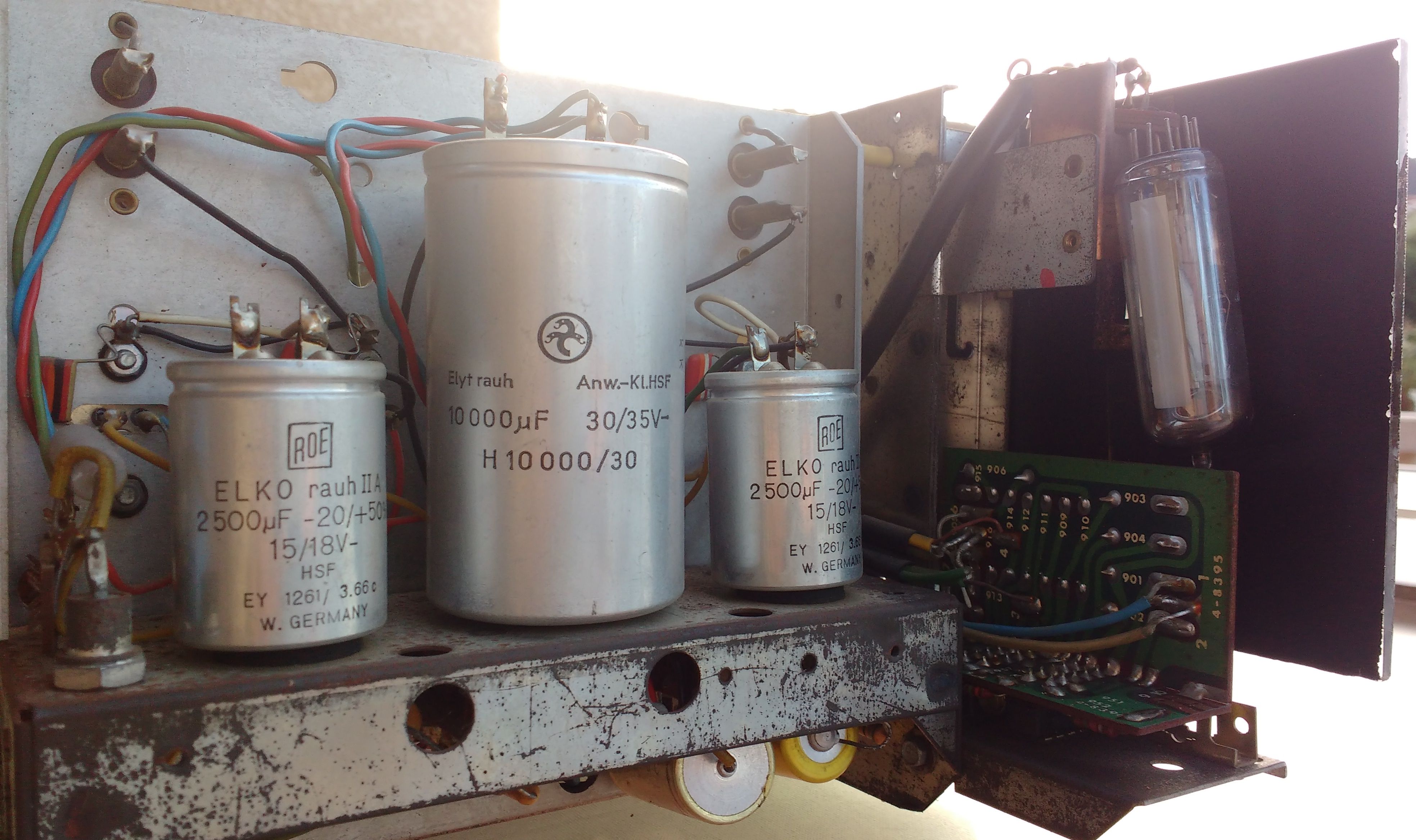

    En le manipulant je me suis aperçu que le plus gros des condos comporte lui aussi une petite boursouflure sur le dessus...
    Je dois aussi le remplacer par un 10 000µF chimique?

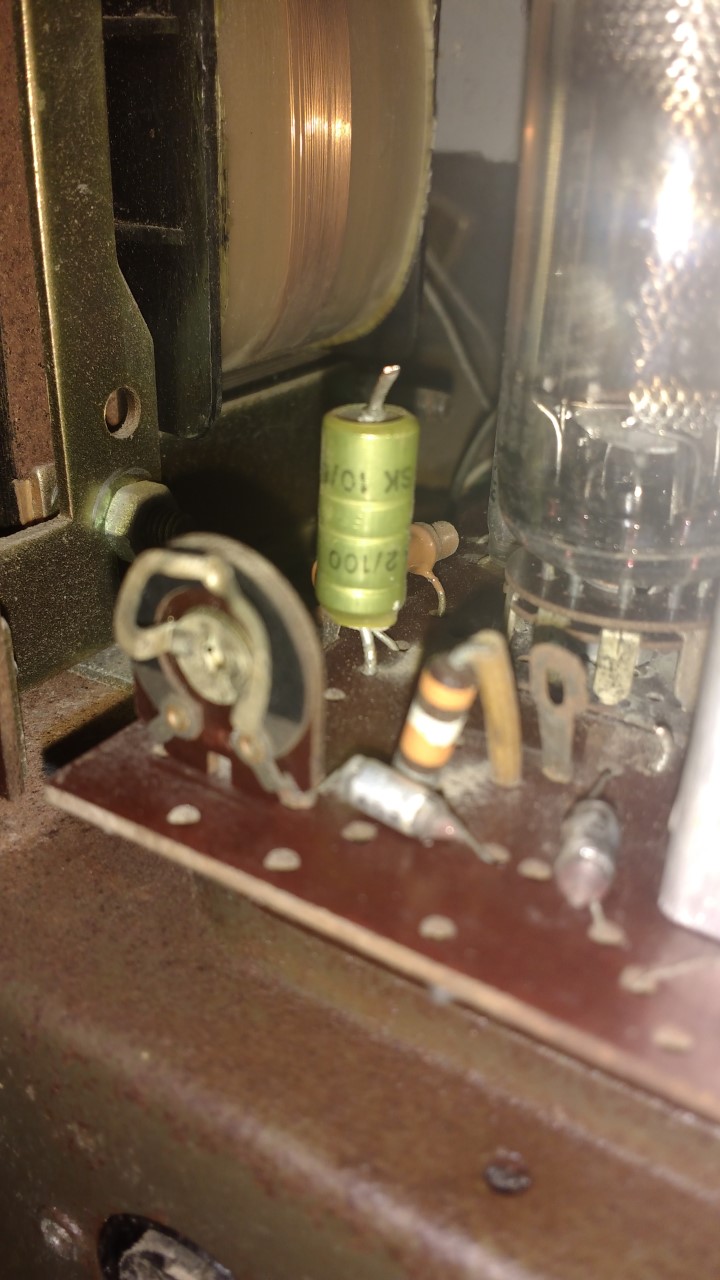

    Enfin le SK 10/66 2/100 (2uF 100v?) c'est le jaune situé juste devant la lampe EBF ?? (le reste est effacé) à l'arrière de poste.

    L'alim du poste ce fait en 230V




Sujet : Continental Edison Schémas et corespondence condo Nouveau De cust26  Le 26-11-2016 à 09:47 sta

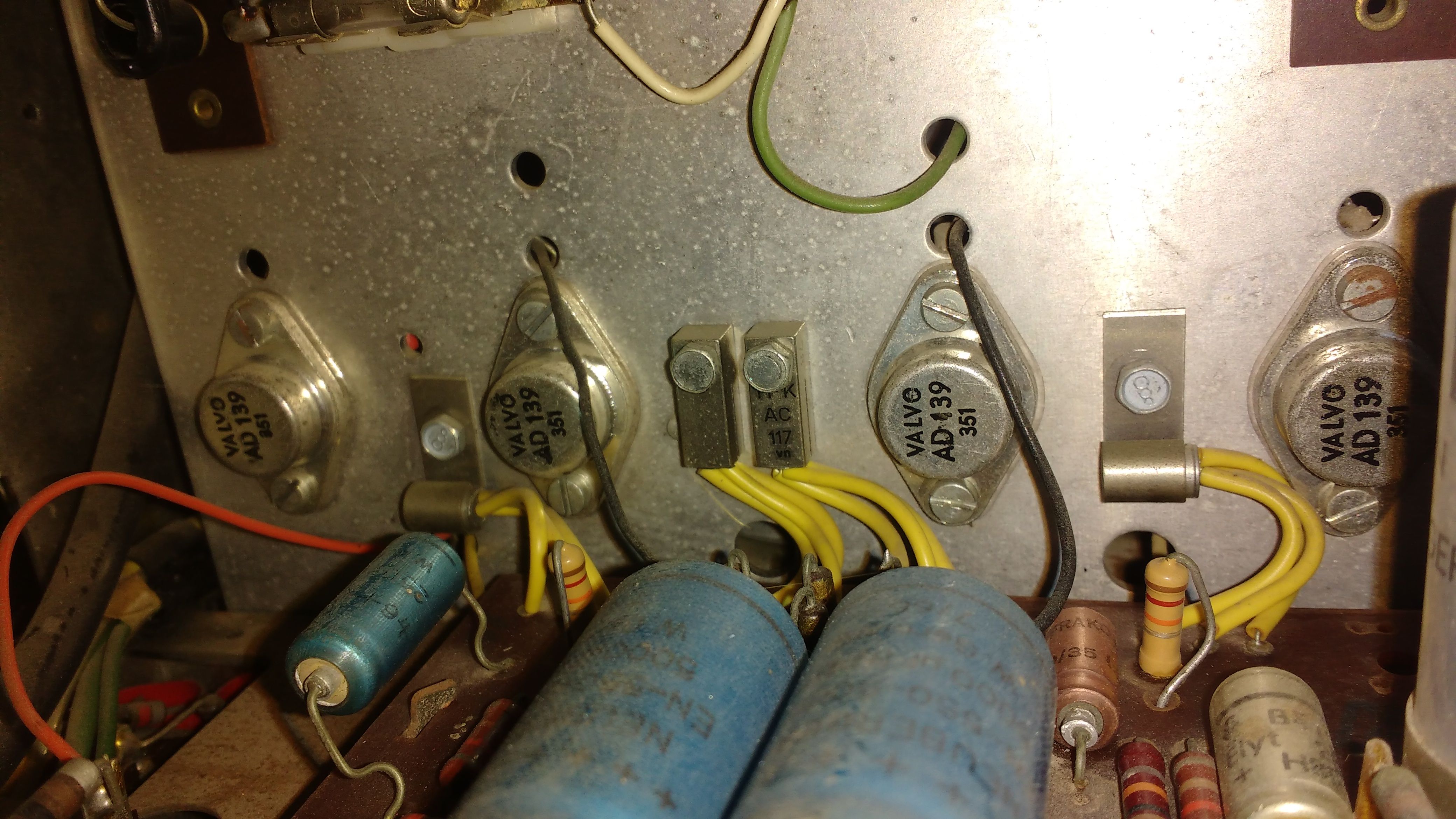

    En complément photo des transistors...

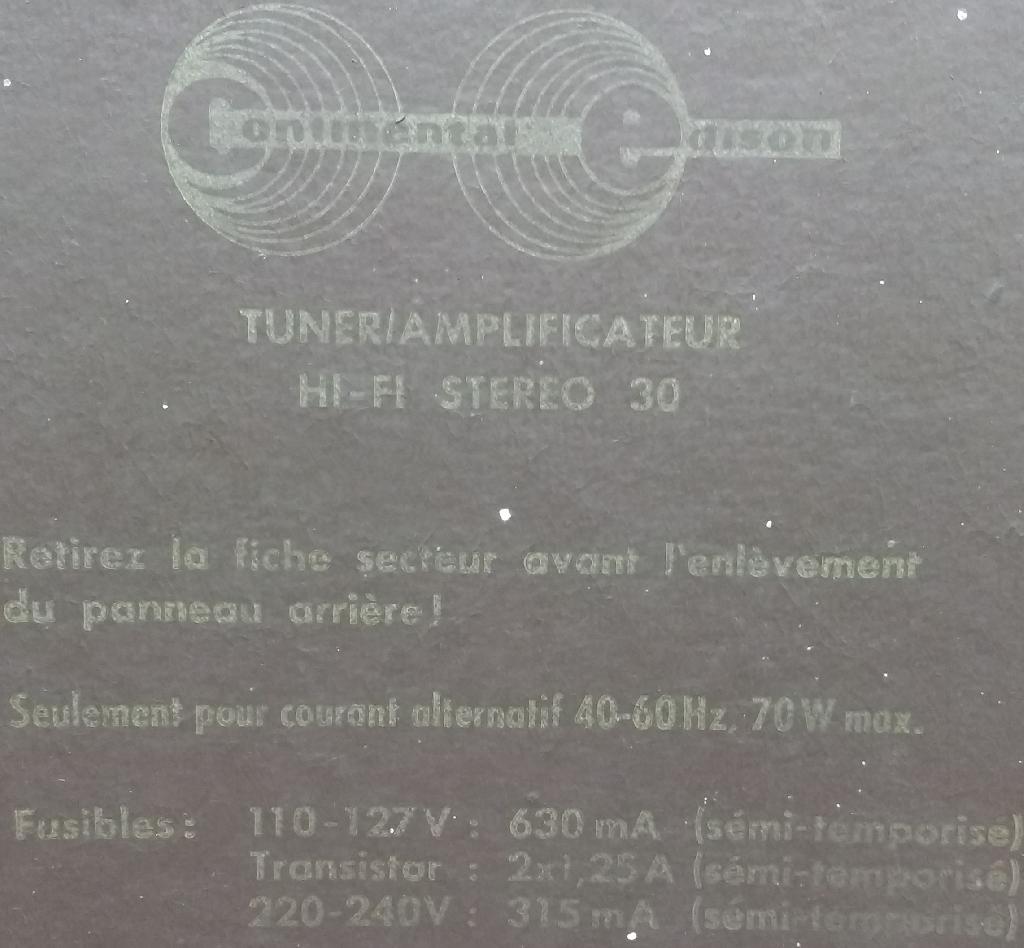

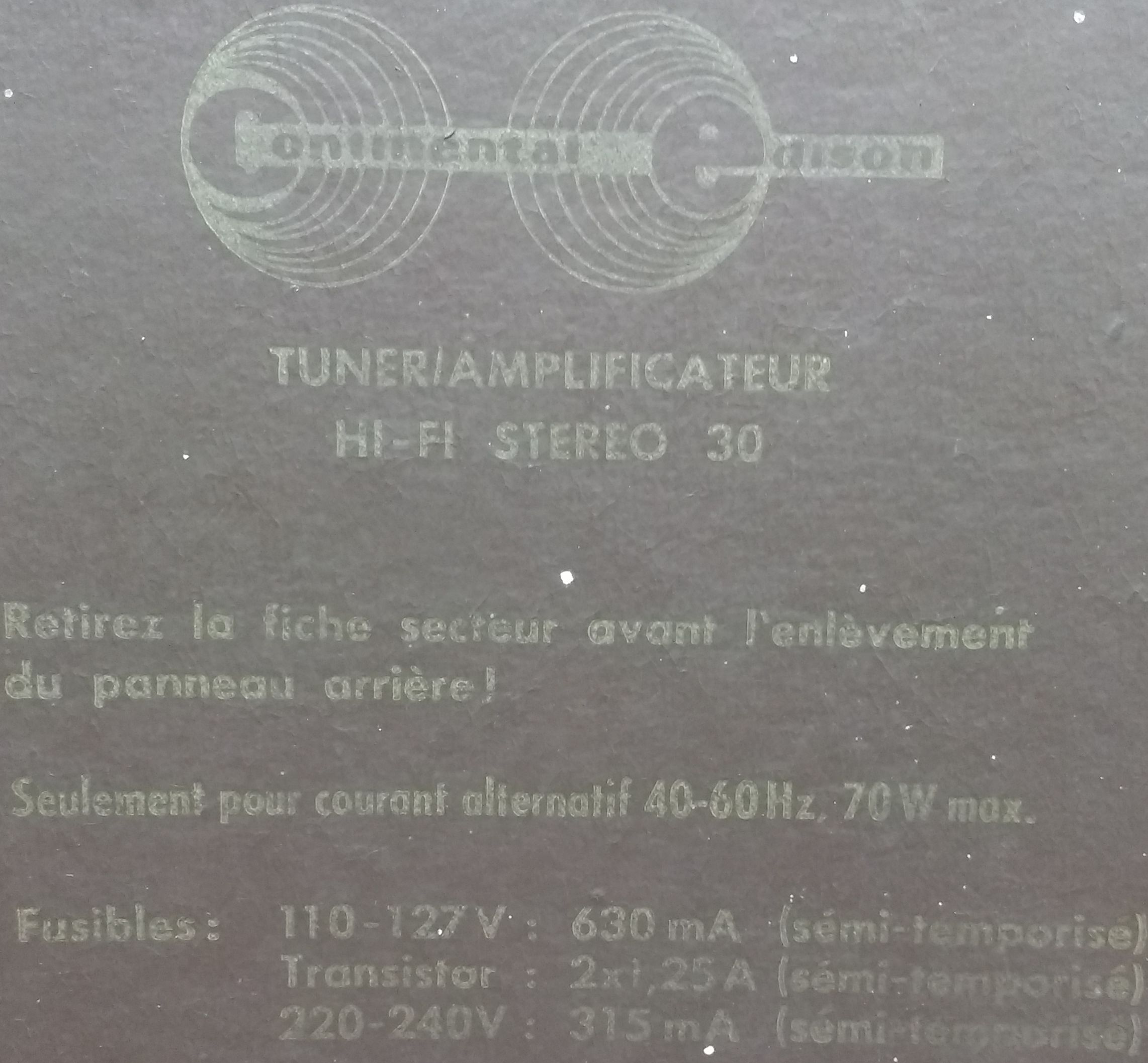

    Et oui il a bien été fabriqué en Allemagne (sur la plaque arrière en plus de la photo plus haut il est inscrit ''fabriqué en W.Germany''

    Merci par avance pour vos recherches.




Sujet : Continental Edison Schémas et corespondence condo Nouveau De F6CER  Le 26-11-2016 à 10:04 sta

    Bonjour
    Sans vouloir passer pour un empêcheur de tourner en rond, Je pense qu'il vous faudrait un peu plus de connaissances en électronique de base pour vous attaquer à ce genre de récepteur avec quelque chance de réussite .
    Si vous voulez intervenir à tout prix , le minimum absolu est de trouver la marque et le type de votre poste


Sujet : Continental Edison Schémas et corespondence condo Nouveau De Schoser  Le 26-11-2016 à 11:31 sta

    Bonjour à vous,

    Cet Appareil a été Fabriqué par Körting-Radio; Leipzig en Allemagne.
    - L'on Trouve des Variantes chez Téléfunken et Saba Allemagne, pas étonnant qu'il ai été commercialisé sous Continental Edison en France !

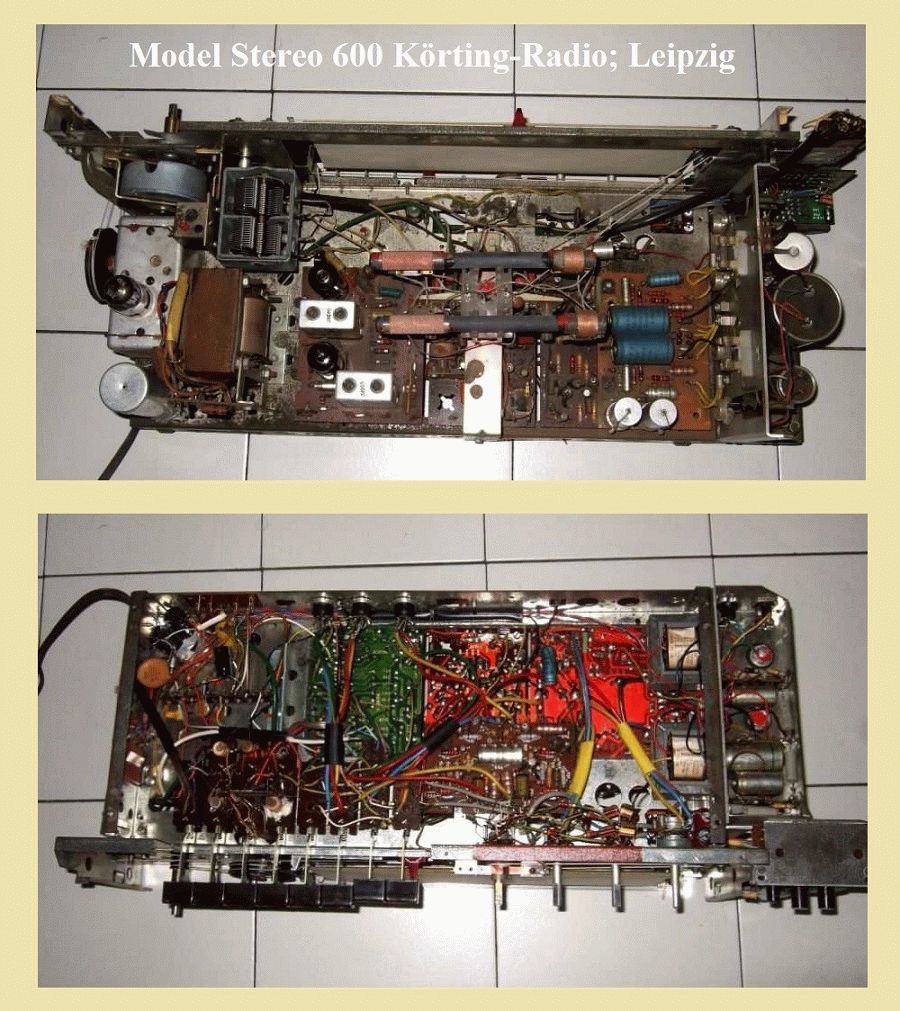

    Votre Modèle :
    Stereo 600 Radio Körting (1965 à 1970)
    Ci-joint la Fiche RMorg, il n'y a pas de Schéma ?
    Il est Prudent de mettre le Sélecteur de tension en 240 volts ?

    Le Lien :
    http://www.radiomuseum.or…

    -- Pour remettre en état ce genre d'Appareil, il vaut mieux très bien connaitre, puisqu'il est constitué d'un Poste Radio à Lampes avec un Ampli Stéréo à Transistors (Germanium ?) et Alimentation (Redresseur Sélénium ?)
    -- Surtout ne pas être pressé à vouloir remplacer tous les Condos Chimiques !!!

    Un Sacré Cocktail !

    Il ne reste plus qu'à dénicher la Doc Körting ?

    Amicalement,


 Fichier
.PDF



Sujet : Continental Edison Schémas et corespondence condo Nouveau De cust26  Le 26-11-2016 à 16:33 sta

    Super ! MERCI BEAUCOUP!
    Avec toutes ces informations, je pense que le schéma ne tardera pas à faire surface! Je fouillerais sur le net ce soir.

    Bon par contre je suis novice dans la restauration de poste. La bonne nouvelle c'est qu'il chante. Seule la FM ''siffle'' et ne capte pas grand chose. Parmi le cocktail de capas, je ne veux surtout pas tout changer, seulement 5 commencent à ''couler''pour le fiabiliser. J'ai déjà changé le câble qui actionne l'antenne, mis une goutte de WD40 sur les touches et changé leurs ressorts car plus rien ne revenait. J'ai aussi changé le fusible d'alim. Je ne suis pas pressé en plus il me faudra trouver 2 enceintes pas trop encombrantes donc pour l'instant je m’efforce d'établir la bonne liste des courses avant de remplacer les composants suspects...

    J'habite le sud de la Drôme au cas ou une âme charitable possédant les compétences requises voudrait m'aider dans cette remise en état... J'ai un pré-ampli et un ampli stéréo que je pourrais éventuellement troquer...

    Pour le 240V, pas de problème le poste l'accepte sur plaque de fond (voir photo du tout premier post) il est inscrit 220-240V.

    Enfin au pire je ne risque pas grand chose, il faut bien débuter un jour!


Sujet : Continental Edison Schémas et corespondence condo Nouveau De Schoser  Le 26-11-2016 à 21:06 sta

    Bonsoir,

    à Cust26 :
    ''je suis novice dans la restauration de poste, mis une goutte de WD40 sur les touches et changé leurs ressorts car plus rien ne revenait.''

    Pour un novice, je confirme vous y allez fort, pourquoi :
    - WD40 ???
    - Remplacer tous les Ressorts, au total 8 ???

    Mon sentiment, pensez-vous honnêtement que votre clavier merde à cause des Ressorts ? ... posez-vous la question ? ... ou posez la ICI ?
    Au regret, mais votre remise en état commence mal !

    ''Enfin au pire je ne risque pas grand chose, il faut bien débuter un jour!''

    Ça c'est sûr !!!

    Amicalement,


Sujet : Continental Edison Schémas et corespondence condo Nouveau De Tèséséfe.56  Le 26-11-2016 à 23:23 sta

    Bonjour à tous ! ! !

    Bonjour et bienvenu ''cust26'' !

    Afin d'éviter toute bévue irréparable, je conseil de lire attentivement la rubrique ''Trucs et astuces''
    Vous y trouverez beaucoup d'informations et conseils sur ce qu'il faut faire et surtout ne pas faire ! ! !

    ''Enfin au pire je ne risque pas grand chose, il faut bien débuter un jour! ''
    Si ; vous risquez de cramer quelque chose suivant ce que vous faites ... le pire étant bien souvent le transfo ou des pièces introuvables ...
    Avec de la méthode et de la patiente vous y arriverez.
    Bonne chance et bon courage.
    Cordialement.
    Pascal.


Sujet : Continental Edison Schémas et corespondence condo Nouveau De cust26  Le 27-11-2016 à 14:23 sta

    Merci pour les encouragements, je vais parcourir la rubrique trucs et astuces.

    Pour le clavier, il marche parfaitement maintenant et oui les ressorts fortement oxydés j'ai préférer les remplacer par des neufs surtout que la je suis dans mon domaine de compétence, la mécanique! Ce poste a du être stocké dans un milieu humide ce qui ne facilite rien, j'ai du beaucoup travailler sur son caisson aussi... Et je vous rassure, je n'ai pas immerger le poste de WD 40 !!! ;)

    Je vais prendre mon temps et je suis là pour prendre vos conseils...

    Pour le schémas je ne l'ai toujours pas trouvé hélas.

    Amicalement.


Sujet : Continental Edison Schémas et corespondence condo Nouveau De cust26  Le 27-11-2016 à 20:19 sta



Sujet : Continental Edison Schémas et corespondence condo Nouveau De patb  Le 27-11-2016 à 21:42 sta

    bonsoir,

    j'ai le meme, mon pere vendait Continental Edison et c'etait son poste prefere il fonctionne toujours, je l'allume regulierement.

    Je doit avoir le schema quelque part mais pas sous la main pour l'instant. en effet on assurait aussi la maintenance de la marque et mon pere avait tous les schemas des appareils qu'il vendait.

    je dois aussi avoir une epave achetee en brocante pour pieces mais c'est pareil, ou dans tout le bordel accumule depuis 50 ans!


Sujet : Continental Edison Schémas et corespondence condo Nouveau De cust26  Le 27-11-2016 à 23:15 sta

    Super, merci par avance patb.


Sujet : Continental Edison Schémas et corespondence condo Nouveau De cust26  Le 30-11-2016 à 17:25 sta

    En attendant que patb fassent un peu de ménage, personnes d'autre ne possède ce schéma?


Sujet : Continental Edison Schémas et corespondence condo Nouveau De Schoser  Le 30-11-2016 à 19:59 sta

    Bonsoir,

    Il est possible de trouver le Schéma de la Partie Radio à lampes, c'est dispo sur RMorg avec un Ampli à Lampes.
    Allez voir......

    Amicalement,


Sujet : Continental Edison Schémas et corespondence condo Nouveau De pointcom  Le 11-12-2016 à 08:44 sta


 Fichier
.PDF



Sujet : Continental Edison Schémas et corespondence condo Nouveau De pointcom  Le 11-12-2016 à 08:51 sta

    Un petit mélange avec le lindau 18

    Pourquoi faire simple quand on peut faire très compliqué




Sujet : Continental Edison Schémas et corespondence condo Nouveau De cust26  Le 11-12-2016 à 19:29 sta

    Merci pour ces infos, un sacré mélange des genres! Des bout de plans ressemblant sur tout les postes cités ci dessus mais rien d'exactement identique. Pas simple de si retrouver pour le néophyte que je suis. Normalement je reçois cette semaines les condensateurs qui ont ''coulés'' selon les valeurs que vous m'aviez donné plus haut.

    Actuellement le poste siffle en FM et ne capte que légèrement les 2 stations qui émettent le plus fort. Les autres bandes fonctionnent relativement bien. Hormis 2 condensateurs, tous les condos boursouflés de marque Frako (voir plus haut les photos) ce trouvent sur la même carte de circuit qui vraisemblablement constitue le bloc FM. Je pense les changer un à un avec un essais entre chaque remplacement pour voir ce que cela donne il y a t'il un risque à procéder de la sorte?




Sujet : Continental Edison Schémas et corespondence condo Nouveau De Michel87  Le 11-12-2016 à 19:50 sta


    Bonsoir,

    La bonne vieille méthode qui consiste à remplacer les composants douteux un par un est la seule qui permet d'éviter les erreurs.


Sujet : Continental Edison Schémas et corespondence condo Nouveau De patb  Le 27-12-2016 à 11:57 sta

    bonjour
    j'ai retrouve la doc, uploadee a l'instant 17M!
    c'est une base Korting 27640
    tres bon appareil, fonctionne toujours sans aucune intervention depuis plus de 40 ans!
    on ne peut en dire autant des electroniques modernes programmees pour mourrir au bout de 2 a 3 ans
    cordialement


Sujet : Continental Edison Schémas et corespondence condo Nouveau De Schoser  Le 27-12-2016 à 20:32 sta

    Bonsoir à vous,

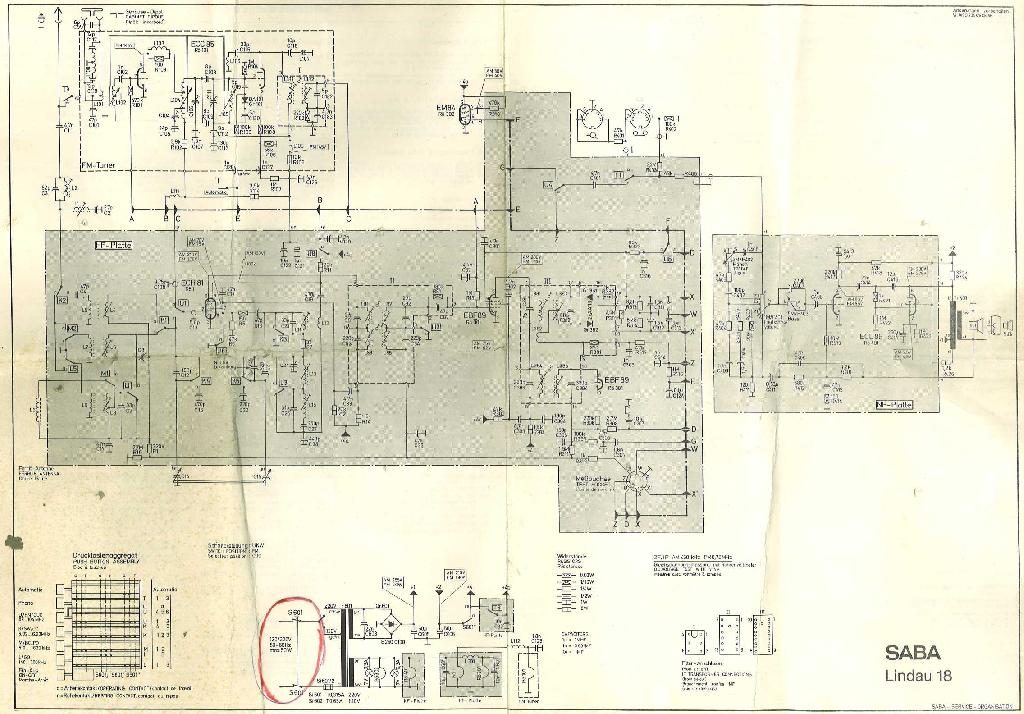

    Ci-dessous un Schéma (3 pages) du Poste LINDAU 18 SABA de meilleure qualité.

    Aussi pour vos archives !

    Amicalement,

 Fichier
.PDF



Sujet : Continental Edison Schémas et corespondence condo Nouveau De cust26  Le 02-01-2017 à 22:31 sta

    Bonsoir et meilleurs vœux à tous.

    Patb, sauf erreur de ma part, je n'ai pas reçu le schéma.

    Merci pour le schéma du LINDAU, hélas j'ai reçu ma commande de condensateurs de chez Selectr.... avec un très bel emballage mais sans les condensateurs à l’intérieur... Donc ce poste en est au même stade pour l'instant mais j'ai bon espoir!



Sujet : Continental Edison Schémas et corespondence condo Nouveau De cust26  Le 02-01-2017 à 23:37 sta

    RECTIFICATIF, SCHÉMA TROUVÉ, MERCI PATB !!!

    Super, j'en ai beaucoup plus que je ne pouvais espérer, encore merci et si vous passez dans la région PATB (sud Drôme) vous aurez droit à une bonne bouteille de vin.

    Bien cordialement.


Sujet : Continental Edison Schémas et corespondence condo Nouveau De cust26  Le 25-01-2017 à 14:06 sta

    Ça y est, le poste fonctionne pleinement ! Fini le sifflement en FM et un excellent son !
    Au final j'ai investi dans un ESR pour tester les capacités. Je me suis rendu compte de variation importantes (du simple au double par rapport à la valeur indiquée) sur certaines qui pourtant ne présentait pas de signe visuel ''clinique''. Les plans m'ont beaucoup aidés, même si j'ai encore un bloc de circuit en plus que je n'ai trouvé nul part... Il me reste à trouver et remplacer la lampe suiveuse EM84 mais cela n’empêche pas le fonctionnement.

    Merci à tous et à très bientôt !


Sujet : Continental Edison Schémas et corespondence condo Nouveau De pointcom  Le 25-01-2017 à 15:09 sta

    Une EM87 est compatible sans modification


Sujet : Continental Edison Schémas et corespondence condo Nouveau De patb  Le 03-02-2017 à 18:13 sta

    Bonjour
    pour le webmestre:
    j'ai uploade la doc complete de cet appareil (base korting) et je ne la voie pas apparaitre dans les mises a jour
    il y a peut etre eu un PB?
    cordialement
    patrick


Sujet : Continental Edison Schémas et corespondence condo Nouveau De Jacques (webmestre)  Le 03-02-2017 à 18:30 sta

    Non, je l'ai bien mais il y a beaucoup d'upload en ce moment et peu de temps disponible.


Sujet : Continental Edison Schémas et corespondence condo Nouveau De michel81  Le 03-02-2017 à 18:41 sta

    Bonjour,
    Michel vous à bien indiqué les valeurs de ces condensateurs{et la façon de lire leurs valeurs}
    Un CONSEIL les condos chimiques ''FRAKO''sont presque tous HS.alors bon courage c est bien la panne.+ un peut de F2 clavier potar etc et c est tout....ressorts ?
    https://www.flickr.com/ph…/

    Ps:attention aux condos de filtrage HT quand même.




Sujet : Continental Edison Schémas et corespondence condo Nouveau De cust26  Le 04-02-2017 à 09:04 sta

    Bonjour Michel 81,
    Oui j'ai changé beaucoup de FRAKO, les un après les autres avec test ESR et test radio entre chaque. Les valeurs que l'on ma indiqué plus haut sont les bonnes, j'ai pu m'en assurer avec le schéma en plus. J'ai changé une bonne dizaine de capa en tout. J'ai acheté une lampe EM 84 sur EBAY mais elle éclaire si peu que l'on doit être dans le noir absolu pour discerner sa lumière. En plus l'intensité lumineuse ne change pas lorsque je change de radio. Bref je ne sais pas si ça viens de la lampe ou du poste. Comment puis-je savoir d’ailleurs? Je rappel que c'est ma première remise en état... J'ai du changer un des condo de filtrage HT, il avait une bosse très suspecte pourtant à l'ESR sa valeur était encore bonne mais bon j'ai préférer le remplacer...


Sujet : Continental Edison Schémas et corespondence condo Nouveau De patb  Le 04-02-2017 à 11:19 sta

    bonjour

    je ne sais pas si le mien a des farko, je ne l'ai jamais ouvert! voila presque 50 ans qu'il tourne sans pb, je l'allume 1 fois par mois environ pour entretenir les chimiques.
    sur les 3 ou 4 que mon pere avait vendu en plus du sien, jamais il n'en ait revenu pour SAV dans les 10 ans qui ont suivi.
    pour l'oeil ce n'est pas la lumiere qui varie mais deux bandes lumineuses qui se rapprochent. sans station on doit voir un petit bout lumineux a chaque bout de la bande phosphorsecente et elle se raprochent , jusqua meme se recouvtrir au centre, au passage des stations.
    de memoire c'est la tension de CAG qui doit commander ca, il doit y avoir une capa (papier ou mylar genre 0,1mf) sur cette ligne qui fuit peut etre!
    cordialement
    Patrick


Sujet : Continental Edison Schémas et corespondence condo Nouveau De cust26  Le 05-02-2017 à 10:15 cms

Il faut dire que pour une première je n'ai pas choisi une radio en bon état de base... Je l'ai chiné car son look avec son écran "géant" ma attiré. Elle a du être stocké dans un endroit humide. Le socle se décomposait rien qu'en la déplaçant et le châssis ne demandé qu’à passer au travers. Il a fallu que je l'imbibe de colle à bois et que je le renforce. Pareil pour le placage de la caisse qui se détachait par endroit, j'ai du tout recoller et comme il y avait des coups et des trous, je l’ai peinte à la bombe en noir mat après avoir tout rebouché.

Il y avait des traces d'oxydation de partout, sur le châssis métallique, sur les composants, sur les ressorts des touches… Bon je l’ai eu pour presque rien ce poste mais si je compte tout (peinture, conposants, colle,…) j’y ai du passer largement un billet de 100 mais quel plaisir de pouvoir s’en servir au quotidien maintenant et grâce à vous !

Patb, le vôtre doit être dans un bien meilleur état d’origine. Je vais regarder si je trouve cette capa de 0,1µf et si à l’occasion je trouve une autre EM84 ou 87 à un prix raisonnable. (Celle que j’ai achetée éclaire de couleur verte alors que l’écran du poste à un éclairage jaune clair donc c’est pas le top de toute façon).

Entre temps (restauration débuté il y a 3 mois) en discutant avec mon entourage, j’ai pu dépanner un poste à lampe Grundig pour un amis, j’ai un transistor Sonolor plein air chiné 5€ à restaurer, un poste Philips 470 A de 1938 que l’on m’a donné (en très mauvais état), un récepteur radioamateur des années 70 qui partait à la poubelle et que j’ai sauvé de justesse (je le cède au plus offrant, j’ai créé un post sur le forum manque de place et d’utilité) et enfin un tourne disque/radio/cassette Philips Mark II à dépoussiérer du grenier pas encore testé…

De quoi occuper quelques soirées…



Sujet : Continental Edison Schémas et corespondence condo Nouveau De michel81  Le 05-02-2017 à 11:45 sta

    (Celle que j’ai achetée éclaire de couleur verte alors que l’écran du poste à un éclairage jaune clair donc c’est pas le top de toute façon).
    -----------------------------------------------------------------------------------------------------------
    Bonjour,
    Tout les oeils magique s éclairent en vert !!!!!
