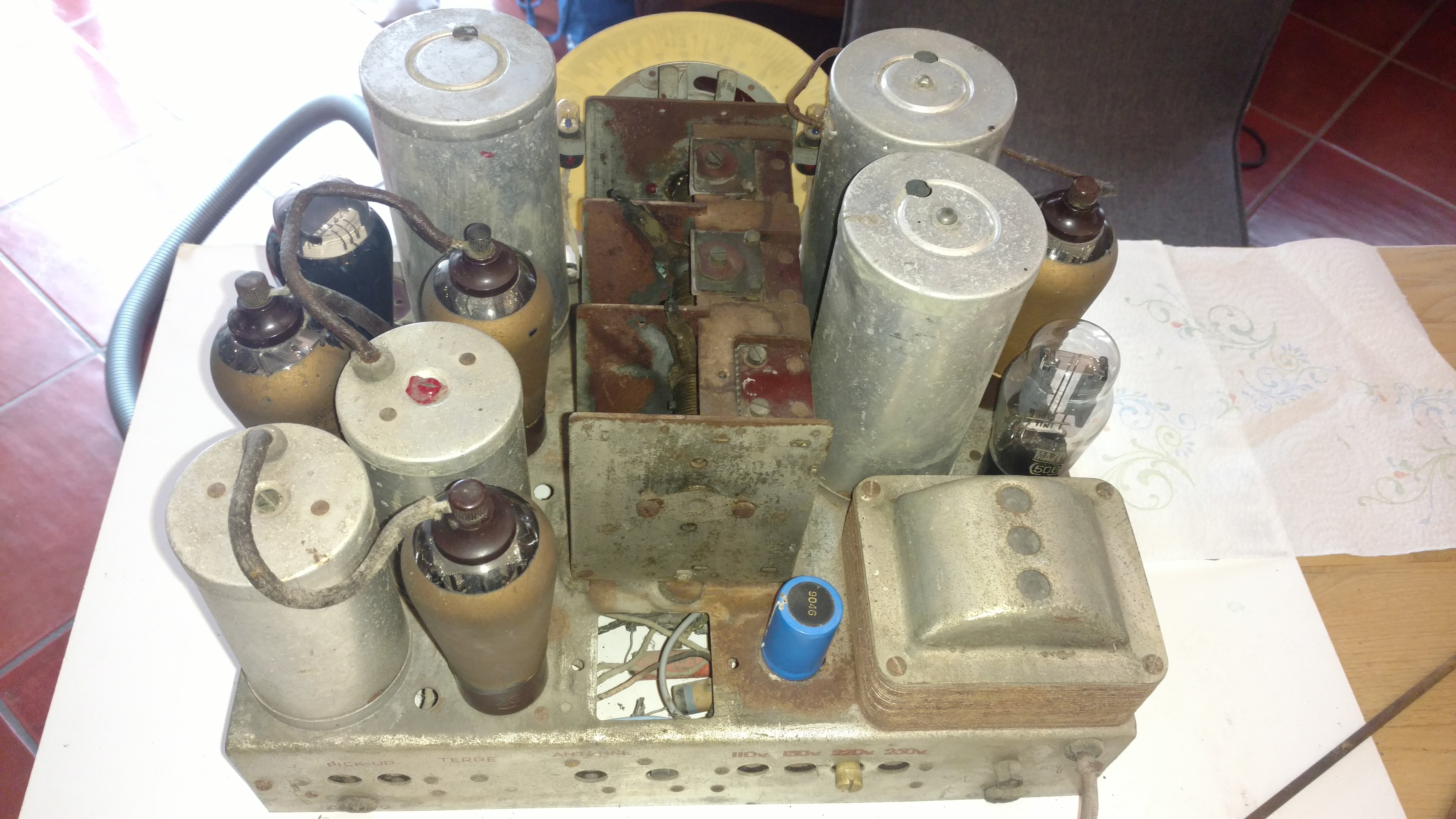

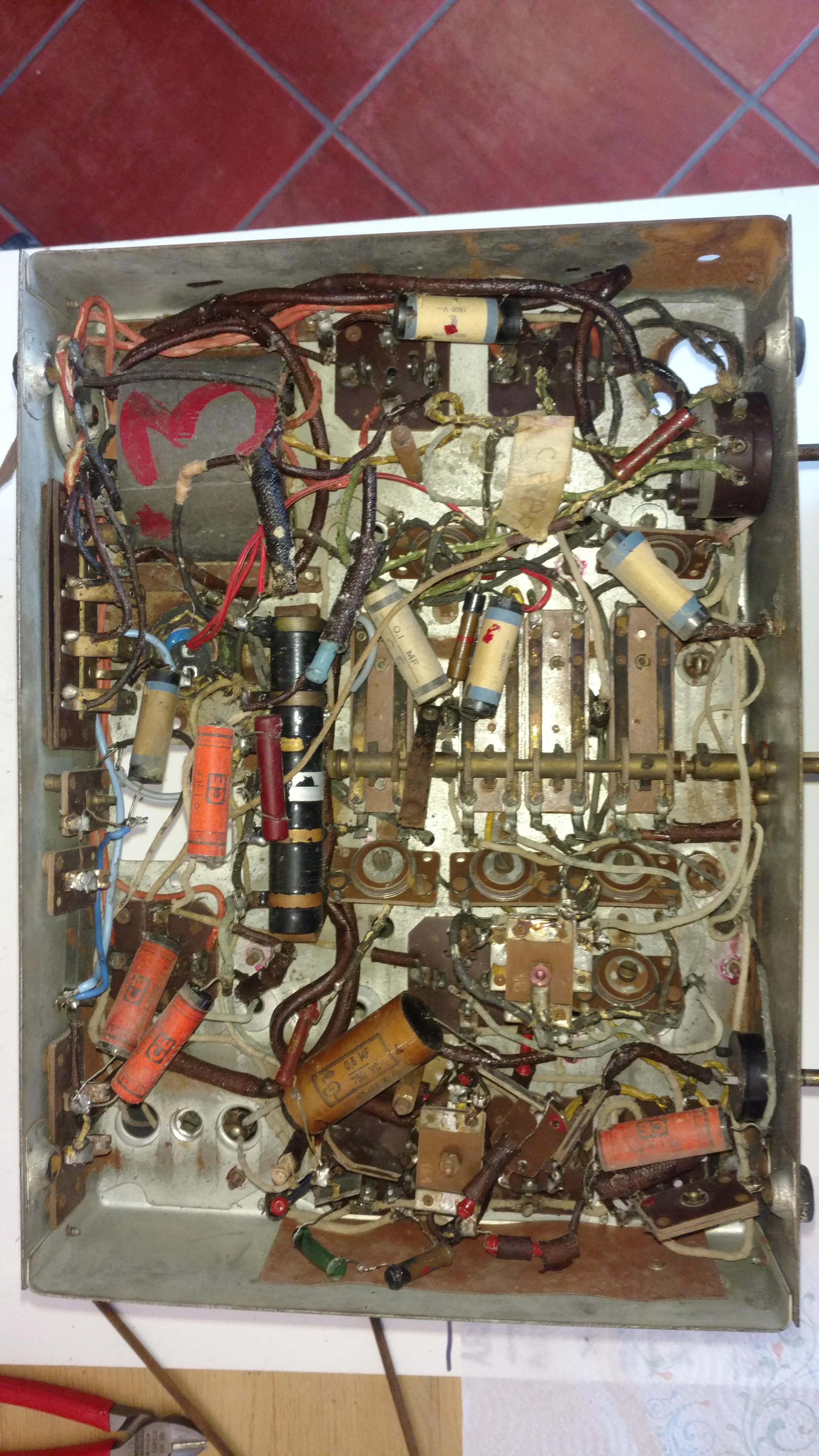

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 17-02-2018 à 22:34 sta Bonjour, je debute la restauration d'un poste ONDIA 63 de 1933 et ce qui m'inquiète c'est qu'il a été un peu bricolé, sans doute dans les années 1970. Des cables et ont été changés, 2 fils dénudés sont reliés par du scotch avec inscrit dessus ''CAPA cathode''. Sur le plan trouvé sur ce site j'ai 2 condensateurs polarisés de 8uF, sur le poste il n'y qu'un seul chimique polarisé de 150uf !? Le jeu de lampe et leur disposition est identique au plan du modele 63 mais j'ai plein de differences dans les capa. Peut être une autre variante? Si je pouvais avoir des photos d'autres radio identiques ou mieux un schéma d'implantation filaire ou d'une autre version de cablage... Qu'en pensez vous?

Sujet : Ondia 63 de 1933 Nouveau De omale 13  Le 17-02-2018 à 23:46 sta bonsoir ce poste a certainement une 80 en redresseur les condo max 10µf et en 500 volt mettre un condo de 150 µF SIGNE LA MORT DE LA VALVE

Sujet : Ondia 63 de 1933 Nouveau De F5LJJ  Le 18-02-2018 à 07:24 sta Bonjour à tous Ca ne sert à rien d'augmenter la capacité des condensateurs avec la HT; au contraire, plus la tension est élevée, plus la capacité est petite; ce que l'on croit à tort d'ailleurs Tout viens de l'énergie donné par la capa W= 1/2 CU² Dans notre cas les 10µF donne une énergie de 1,25 J Si l'on transpose dans une alim BT pour une tension de 40v, la capa nécessaire au filtrage est de 1500µF toujours avec une même énergie de 1,25 J

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 18-02-2018 à 20:51 sta Bonjour merci pour vos réponses, j'ai restauré une dizaine de poste maintenant mais j'avoue que je n'ai pas trop de compétences en électronique, d'habitude je me contente de rempacer à valeur identique les condensateurs. J'ai investi dans un ESR pour les gros postes des années 70 et leur cocktail de capa chimique mais pas plus. Je diagnostic les pannes à l'aide de schéma et des points clés de mesure de tension mais la je suis un peu dépassé. Peut être qu'il faudrait que je remette tout comme à l'origine, dans ce cas un schéma filaire ou des photos du cablage ''normal'' du même model me serait d'une grande utilité.

Sujet : Ondia 63 de 1933 Nouveau De ON5WF  Le 18-02-2018 à 21:46 sta ''Ca ne sert à rien d'augmenter la capacité des condensateurs avec la HT; au contraire, plus la tension est élevée, plus la capacité est petite; ce que l'on croit à tort d'ailleurs Tout viens de l'énergie donné par la capa W= 1/2 CU²'' Certes, mais on peut montrer que dans le cas d'un redressement double alternance avec un filtre en C1-L-C2, le taux d'ondulation est inversement proportionnel au produit C1*C2*L (pour une charge et une fréquence donnée). Bien sûr, plus C1 est grand et plus les pointes de courant dans la redresseuse seront élevées! ON5WF

Sujet : Ondia 63 de 1933 Nouveau De F5LJJ  Le 19-02-2018 à 09:03 sta Tout à fait !

Sujet : Ondia 63 de 1933 Nouveau De f6cer  Le 19-02-2018 à 10:28 sta bonjour Mais alors quelle est la solution ?

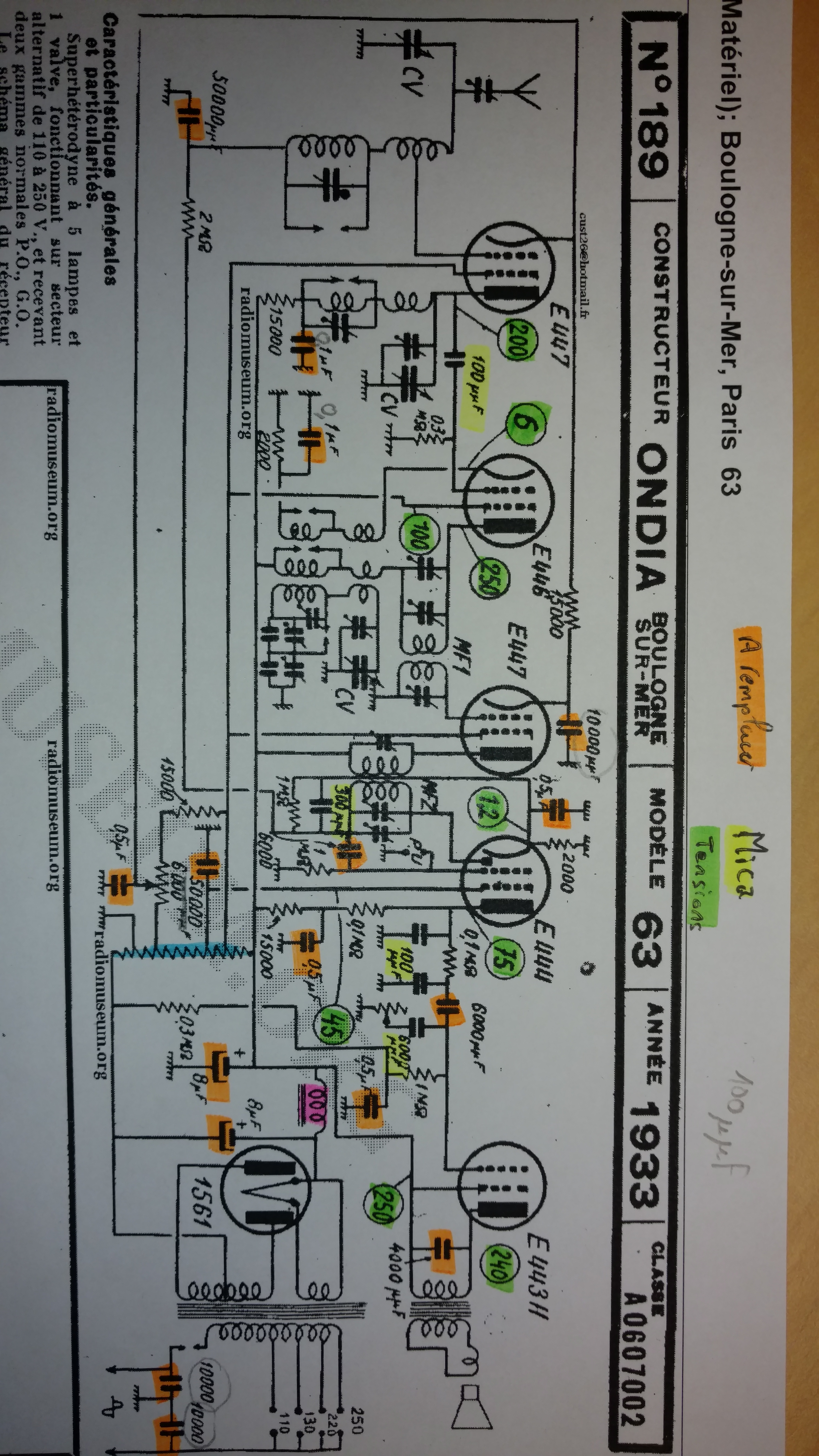

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 19-02-2018 à 11:40 sta La solution c'est sans doute de me relancer dans un recablage complet comme à l'origine la valve 1561 (effectivement très proche en apparence d'une 80) est sans doute morte donc... Je vais faire la liste des condo à remplacer à l'aide du schema d'origine puis me lancer dans la ''reconstruction'' comme à l'origine. C'est la première fois que j'irais aussi loin dans une restauration. Une fois ce travail terminé ce ne sera pas fini car la caisse necessite un gros travail de marquetterie... Si vous connaissez un ebeniste qui à des compétences dans ce domaine dans un rayon de 100 km autour d'Orange (Vaucluse)... Si vous avez des photos du cablage d'origine de cette radio, cela me serait bien utile... Merci par avance.

Sujet : Ondia 63 de 1933 Nouveau De Michel87  Le 19-02-2018 à 11:41 sta Bonjour, La solution est dans les spécifications du constructeur des tubes.

Sujet : Ondia 63 de 1933 Nouveau De f6cer  Le 19-02-2018 à 14:07 sta Effectivement la solution qui consiste a recabler le poste selon le schéma d’origine est la plus sensée mais cela ne peut se faire qu’a la condition expresse qu’il n’ait pas été modifié trop en profondeur , cela oblige a procéder de facon rigoureuse étage par étage en vérifiant le fonctionnement au fur et a mesure de l’avancée

Sujet : Ondia 63 de 1933 Nouveau De caseveck  Le 19-02-2018 à 14:46 sta pour moi dans un cas comme celui-ci en me fiant a la doc des tubes je refais le shémas du cablage sur un papier,une fois fait je controle que tout le montage est correct,alimentation,cav conextion hf et a partir de là je peut voir si il y a des erreurs .et a ce moment là sans shémas d'origine je change petit a petit toutes les pieces defectueuses,resistances ,cables ,condos et a partir de-là je controle que la ligne HT n'est pas a la masse,que touts les contacts sont bon,attention quelque fois le point millieu HT peut etre relié a la masse par une resistance,et de ce fait en controlent la HT il peut y avoir une certaine resistance de 20 a 150 ohms en moyenne,si je suis sur que ma HT n'est pas directement a la masse,je met le poste sous tension en surveillant a la fois la valeur de la HT et la consommation en ma si tout et correct je peut a ce moment là rechercher les pannes

Sujet : Ondia 63 de 1933 Nouveau De jcj  Le 19-02-2018 à 15:57 sta Bonjour, Ce qui est curieux, c'est la présence d'un seul condensateur chimique de filtrage (même si sa valeur est trop grande). Comment était branchée la bobine d'excitation du Haut Parleur ? Le HP est-il bien le HP à excitation d'origine ? Cordialement : JCJ

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 19-02-2018 à 21:23 sta Le HP est bien d'origine. Un des condensateur a une patte dans le vide non soudée, comme je l'ai dit plus haut, il y a 2 fils nus reliés à aucune capa mais par du scotch... Peu etre que cette mauvaise restauration a été abandonnée en route ce qui pourrait avoir sauvé la vie de la valve (enfin si il n'a pas été branché ainsi...). Mais cela n'est qu'une intuition. Je viens de passer commande des condensateurs nécessaire à sa remise en configuration d'origine. Maintenant il va me falloir trouver du temps... Je vous joins le schéma.

Sujet : Ondia 63 de 1933 Nouveau De f6cer  Le 20-02-2018 à 08:55 sta Bonjour Les condensateurs de filtrage étaient inclus dans un boitier carré a l’endroit ou il y a un trou dans le chassis ..mais méfiez vous le schéma est incomplet , il y manque l’ enroulements de chauffage des lampes , pour le bon fonctionnement de la E443 il doit avoir un pont milieu vérifiez que ca n’a pas été modifié à la va-vite

Sujet : Ondia 63 de 1933 Nouveau De f6cer  Le 20-02-2018 à 10:17 sta Re Une idée des valeurs du pont resistif ici , le schema semble quasiment identique https://www.doctsf.com/do…

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 20-02-2018 à 12:26 sta Un grand merci pour cette dernière info et ce schéma très ressemblant.

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 21-02-2018 à 20:13 sta Bon comme si cela ne suffisait pas, il me faut trouver une valve 1561. Je pensais avoir la valve d'origine car j'ai lu un 5 et un 6 dessus mais en fait je viens de m'appercevoir que ce n'ai pas celle d'origine mais une 506 à la place. Si quelqu'un peu me faire une offre...

Sujet : Ondia 63 de 1933 Nouveau De vitus  Le 23-02-2018 à 13:45 sta Bonjour, je me permet ce petit message pour vous dire que j'en suis à peu près au même stade, concernant un poste dont on ignore le nom (voir le sujet ''mystère'') je suis donc avec un très grand intérêt les différentes étapes de votre travail, mon poste a des ressemblances avec le vôtre. bien cordialement, Vitus.

Sujet : Ondia 63 de 1933 Nouveau De omale 13  Le 23-02-2018 à 14:46 sta re salut la valve sur le châssis n'a pas la tête d'une 506 , mais plutôt d'une 1561 ou d'autre qui ont la même forme a voir , j'ai plusieurs 506 sur des châssis et a quelque chose d'infime elle son pareille ,et aucune ont l'apparence de celle qui se trouve sur votre châssis

Sujet : Ondia 63 de 1933 Nouveau De f6cer  Le 23-02-2018 à 19:57 sta Bonjour Ne touchez pas a la valve qui est montée sur votre poste, que ce soit une 506 ou une 1651 elles feront le même effet

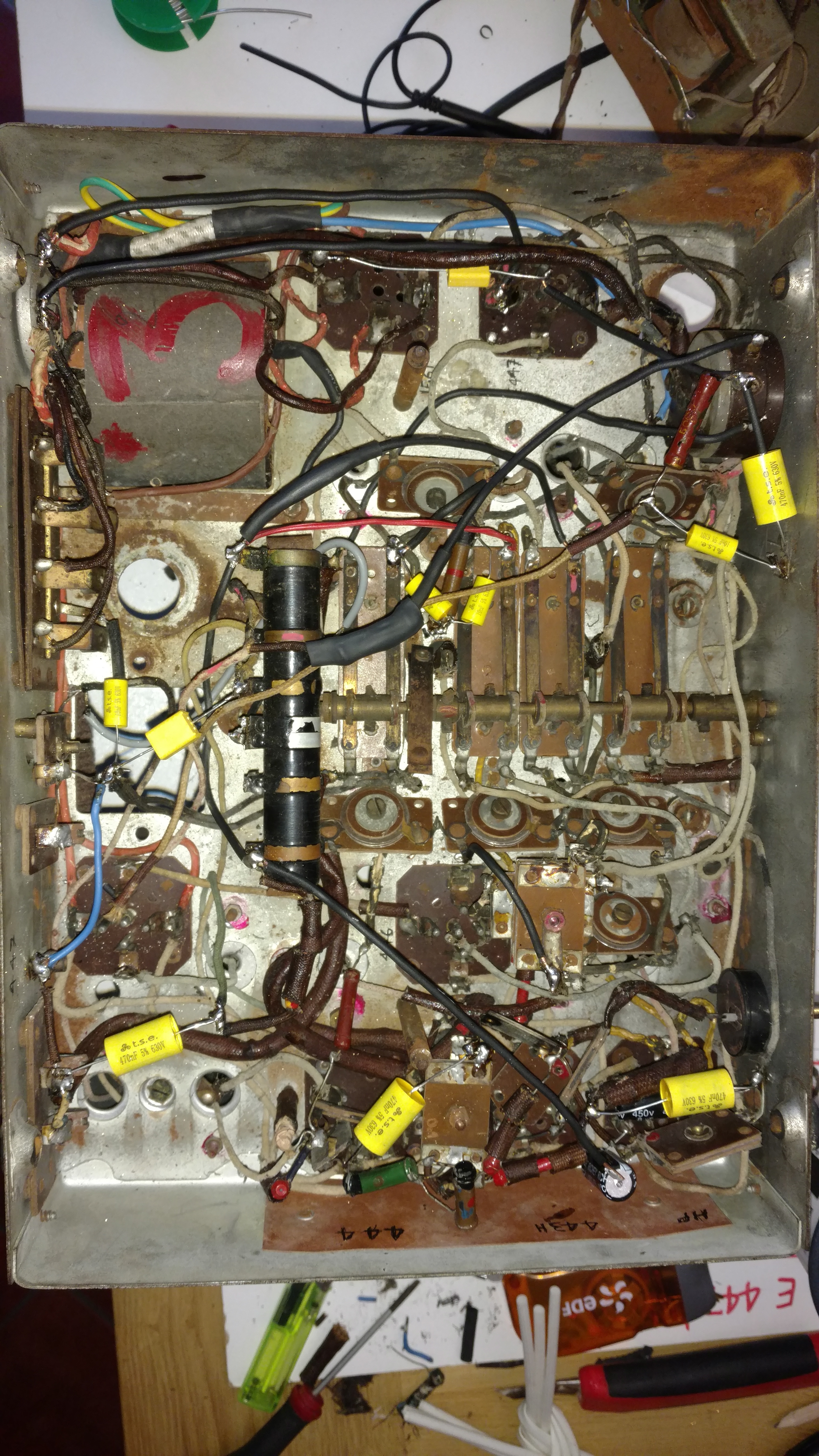

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 25-02-2018 à 20:55 sta Bon j'ai passé une après midi complette à installer les condensateurs tel que sur le plan du modèl 63. Il me reste encore une capa à installer et 2 ou 3 cables bien craquelés encore à remplacer. Je suis inquiet pour le redemarrage car en testant au passage quelques résistances, j'en ai trouvé 2 coupées... Comme il y en a partout et à des endroits vraiment pas facile d'accès, je ne suis pas très rassuré.... Pour la valve c'est bien une 506 (mazda), j'en ai une autre en stock mais d'une autre marque (voir photos). J'ai pas encore osé remette je jus. Pour information sur la 506 qui peu remplacer la 1561 vous êtes bien sûr de vous ? Enfin si le miracle se produit, qui aurais des compétences en marquetterie entre Valence et Avignon pour m'aider à remettre la caisse en état ? Ou qui aurais une caisse identique ? Merci pour votre aide.

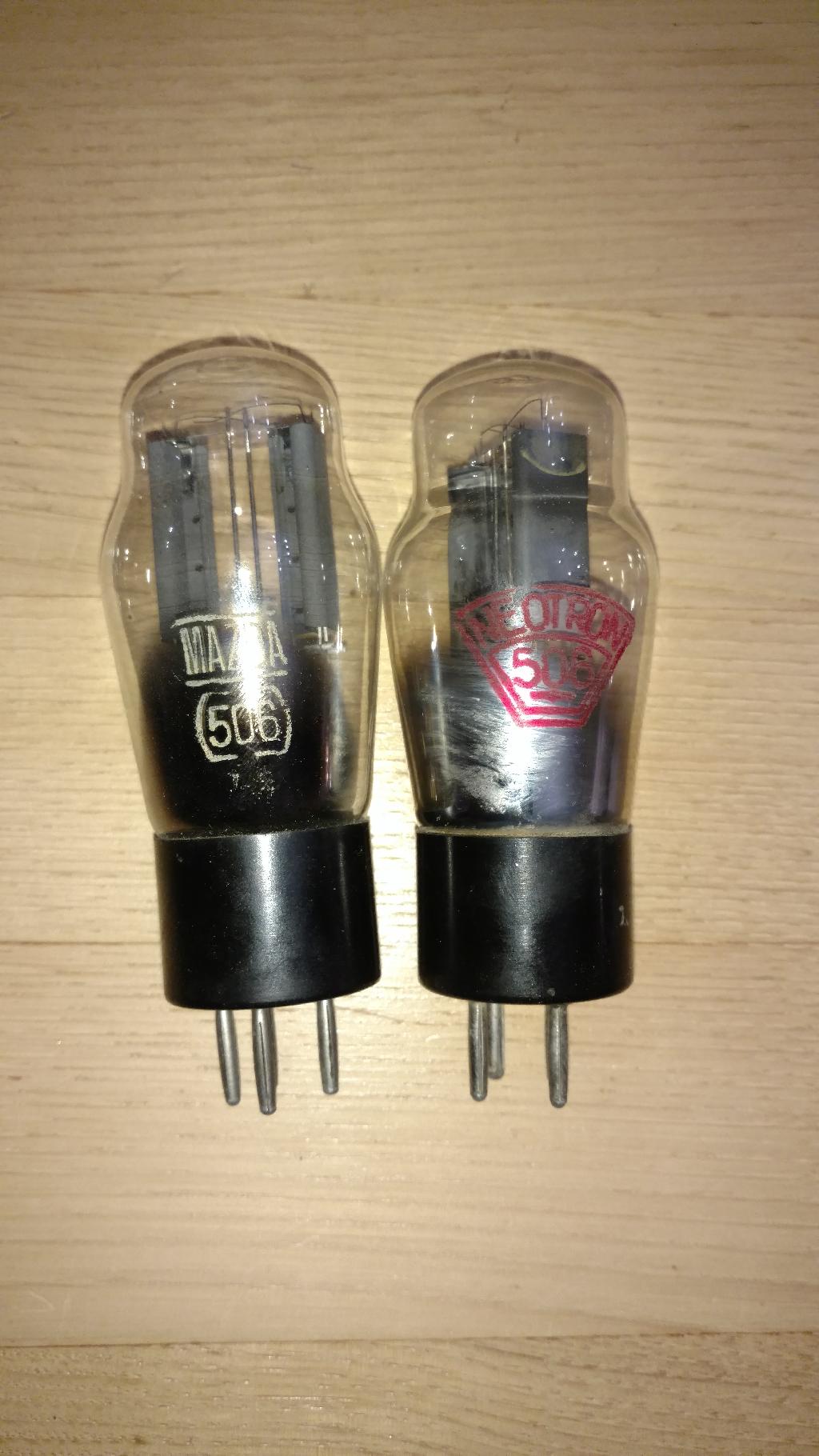

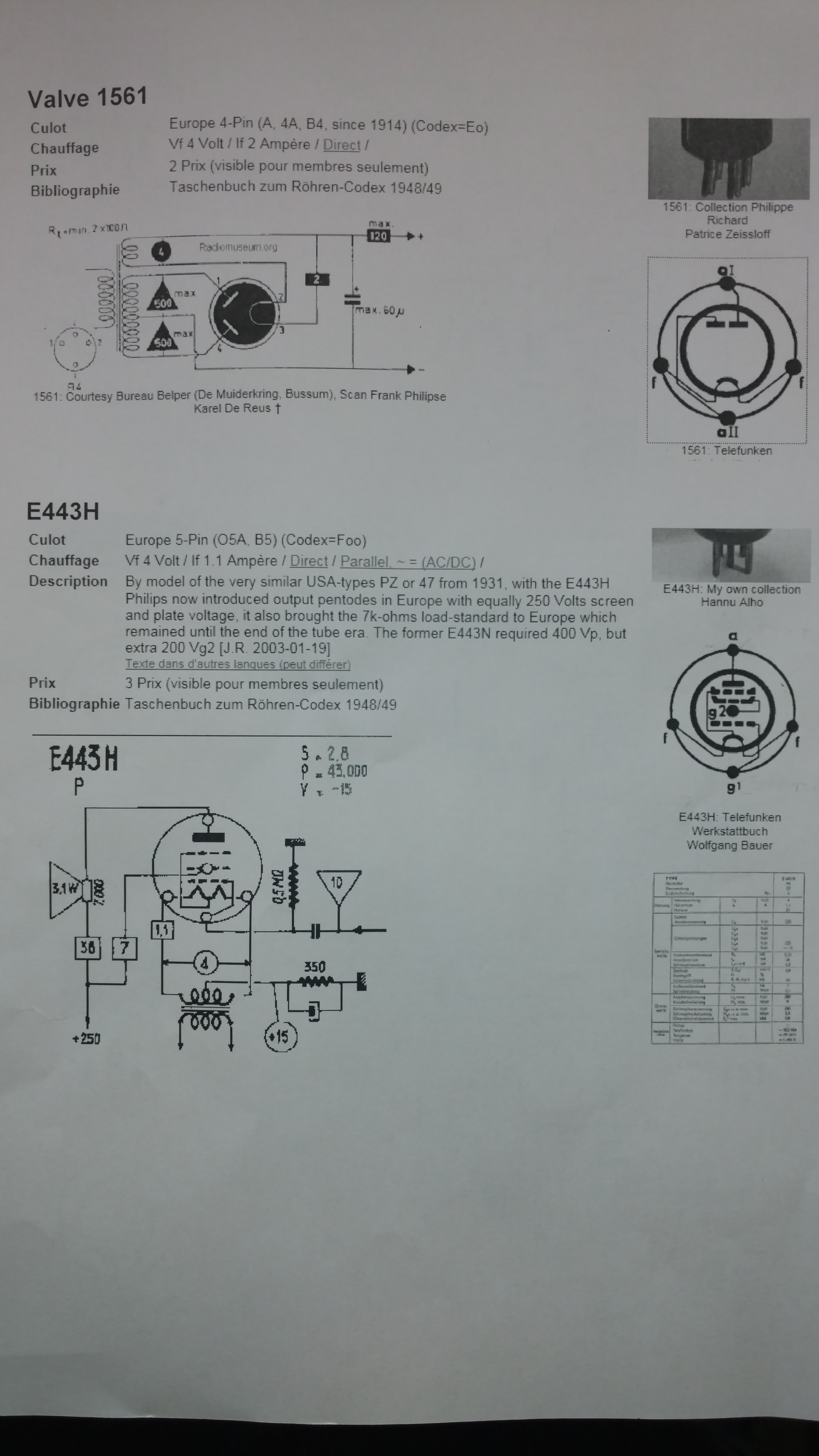

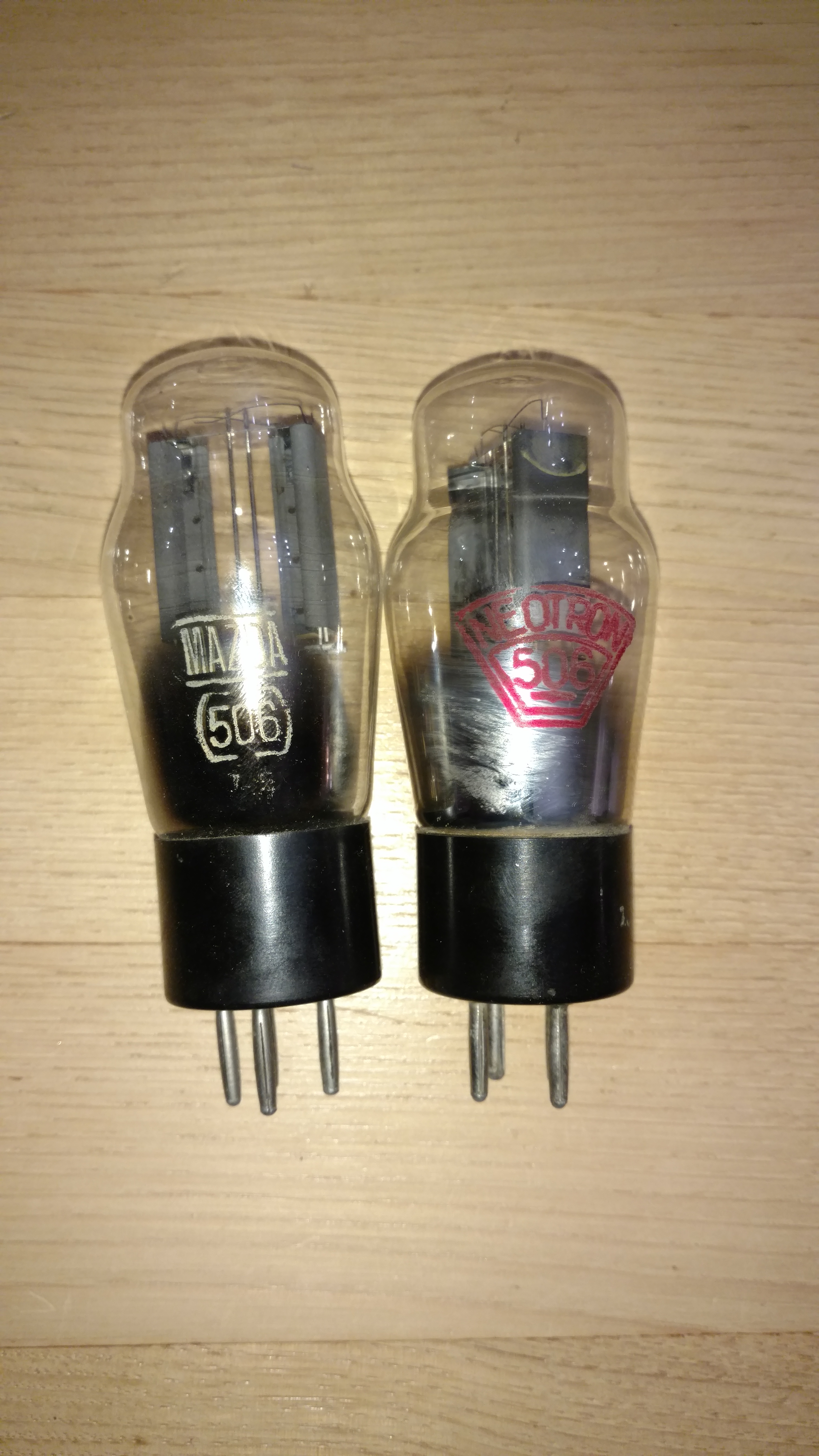

Sujet : Ondia 63 de 1933 Nouveau De omale 13  Le 25-02-2018 à 21:03 sta re 1561 ou 506 kif kif http://www.mif.pg.gda.pl/… http://www.mif.pg.gda.pl/…

Sujet : Ondia 63 de 1933 Nouveau De HLJ  Le 25-02-2018 à 21:26 sta Bonsoir, Du kif kif oui pour le chauffage et le brochage, mais la 1561 redresse tout de même presque deux fois plus de courant que la 506. Salutations. HLJ

Sujet : Ondia 63 de 1933 Nouveau De HLJ  Le 25-02-2018 à 21:29 sta PS: Mais il est vrai que dans le cas de cet Ondia 63, le courant débité par une 506 est suffisant et ne justifie pas l'emploi d'une 1561. HLJ

Sujet : Ondia 63 de 1933 Nouveau De blaisepascal  Le 25-02-2018 à 21:39 sta Bonsoir, La 1561 consomme aussi 2x plus de courant pour le chauffage que la 506 (2A contre 1A). Il faut que l'enroulement de chauffage soit dimensionné pour. Pascal

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 25-02-2018 à 22:47 sta Ok, je vais pouvoir le mettre sous tension avec la 506. Je ferai cela mercredi, je vous tiendrez informé. Bon début de semaine.

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 01-03-2018 à 23:02 sta Bon ça y est je l'ai testé sous tension. Hélas il ne chante pas du premier coup... Un bourdonnement tres faible est constant ce fait entendre au HP. Les lampes rougissent et sont toutes chaudes mais les tensions ne correspondent pas du tout au shema en PJ plus haut. Sur la liaison entre condensateurs chimique et HP je dois avoir 240V, j'en ai seulement 120. Je creuserai plus ce weekend pour relever toutes les autres tensions, là je n'ai pas le temps d'aller plus loin...

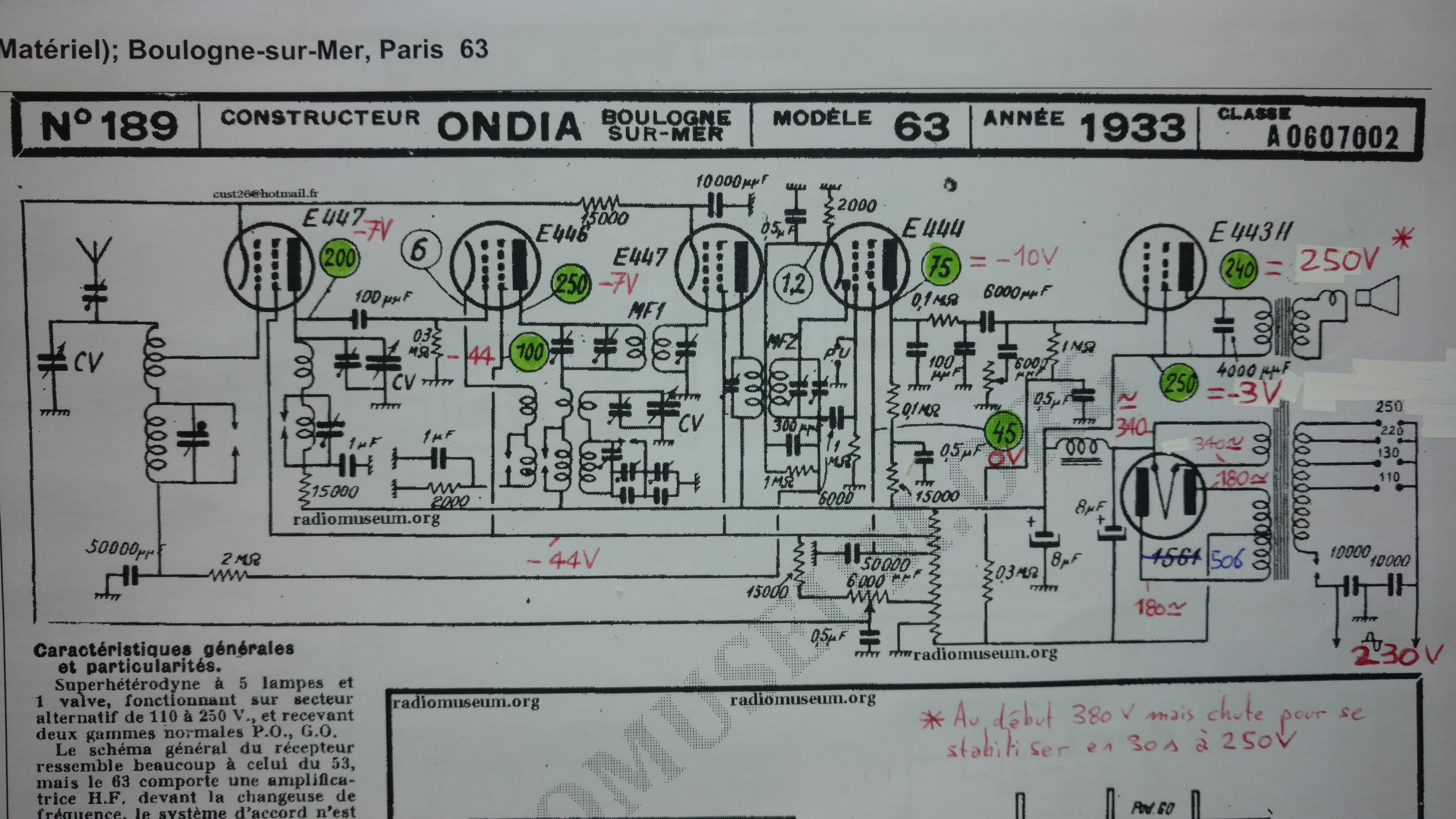

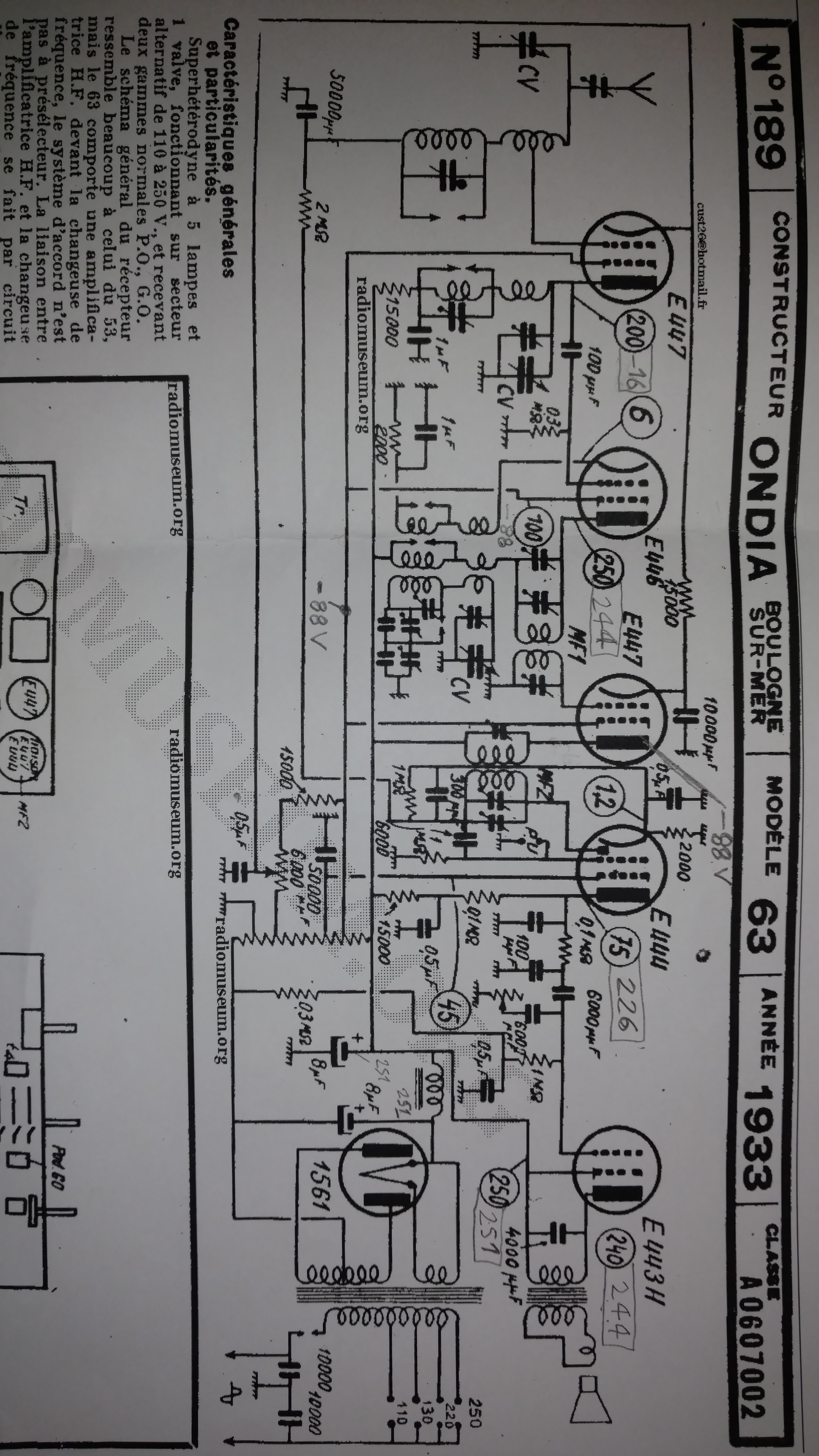

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 03-03-2018 à 10:08 sta Je vous joins le relevé precis de toutes les tensions et je vous resume la situation : - Poste bricolé dans les années 80, valeurs de condensateurs et de résistances modifiés, valve remplacée par une 506. - Je précise aussi que je n'ai pas le haut parleur d'origine. J'en ai mis un d'une radio egalement année 30, de meme gabarit et avec meme prise de connexion. - valeur de resistance non inscrite dessus - j'ai enlevé tous les capas goudron et chimique pour remettre des valeurs conformes au plan modele 63. J'ai aussi remplacé 3 resistances suspectes car pas de conception années 50 et j'ai remis des resistances conforme en valeur au plan. En les testant je me suis aperçu de valeurs totalement differentes au montage d'origine. - Enfin je n'ai pas de grosses compétences en électronique et aucune expérience d'une reconstruction si poussé. MERCI PAR AVANCE de votre aide.

Sujet : Ondia 63 de 1933 Nouveau De f6cer  Le 03-03-2018 à 11:19 sta Bonjour Il doit y avoir un problème car vos mesures sont totalement incohérentes

Sujet : Ondia 63 de 1933 Nouveau De F5LJJ  Le 03-03-2018 à 12:06 sta Bonjour cher ami Si les tensions en rouge sont les tensions relevées, effectivement il doit y avoir quelque chose qui ne va pas. Mais nous sommes là pour essayer de résoudre les problèmes! A suivre!

Sujet : Ondia 63 de 1933 Nouveau De HLJ  Le 03-03-2018 à 12:36 sta Bonjour, Je pense et suppose que les mesures ont été faite sur les mauvaises broches des lampes, sur ces lampes européenes à broches (E444, E446, E447) avec peinture métalisée comme blindage, l'anode est toujours sur le téton à vis au sommet. Il ne peut y avoir de la tension HT sur l'anode de la finale E443H et une tension négative sur la G2, la G2 est sur la broche centrale. Soit vous mesurez à la mauvaise place, soit le câblage a été refait avec des erreurs et des inversions de broches sur les socles. Meilleures salutations. HLJ

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 03-03-2018 à 22:06 sta Bon j'ai trouvé une valve 1563, j'ai donc remplacé la 506. Tension anodes tetons à vis au sommet : E444 = -8V E447 = -44V E446 = -8V E447 = -7V Et pour la E443H : Sur l'anode 260V Sur G2 la broche centrale -9V Oui rien n'est cohérent, ce poste a subit d'enormes transformation. J'ai remis les capa à leur place mais je n'ai pas voulu repartir complettement a 0 car sans valeur sur les capa en mica et sur les résistances en place, cela aurait depasser mes compétences. place mais je n'ai

Sujet : Ondia 63 de 1933 Nouveau De americanradios  Le 03-03-2018 à 22:33 sta En regardant vos mesures il me semble qu'il y a inversion dans la lecture du brochage. La tension négative que vous relevez sur la finale BF doit être celle de G1. G2 de ce tube est directement sur le + HT donc doit avoir la même valeur que cette tension d'alimentation. Pour les autres tubes c'est encore plus incroyable. pas possible d'avoir des tensions négatives sur les anodes... Peut-être q'une photo par en dessous de chaque culot de lampe en commençant par la finale afin de voir le câblage des composants étage par étage...

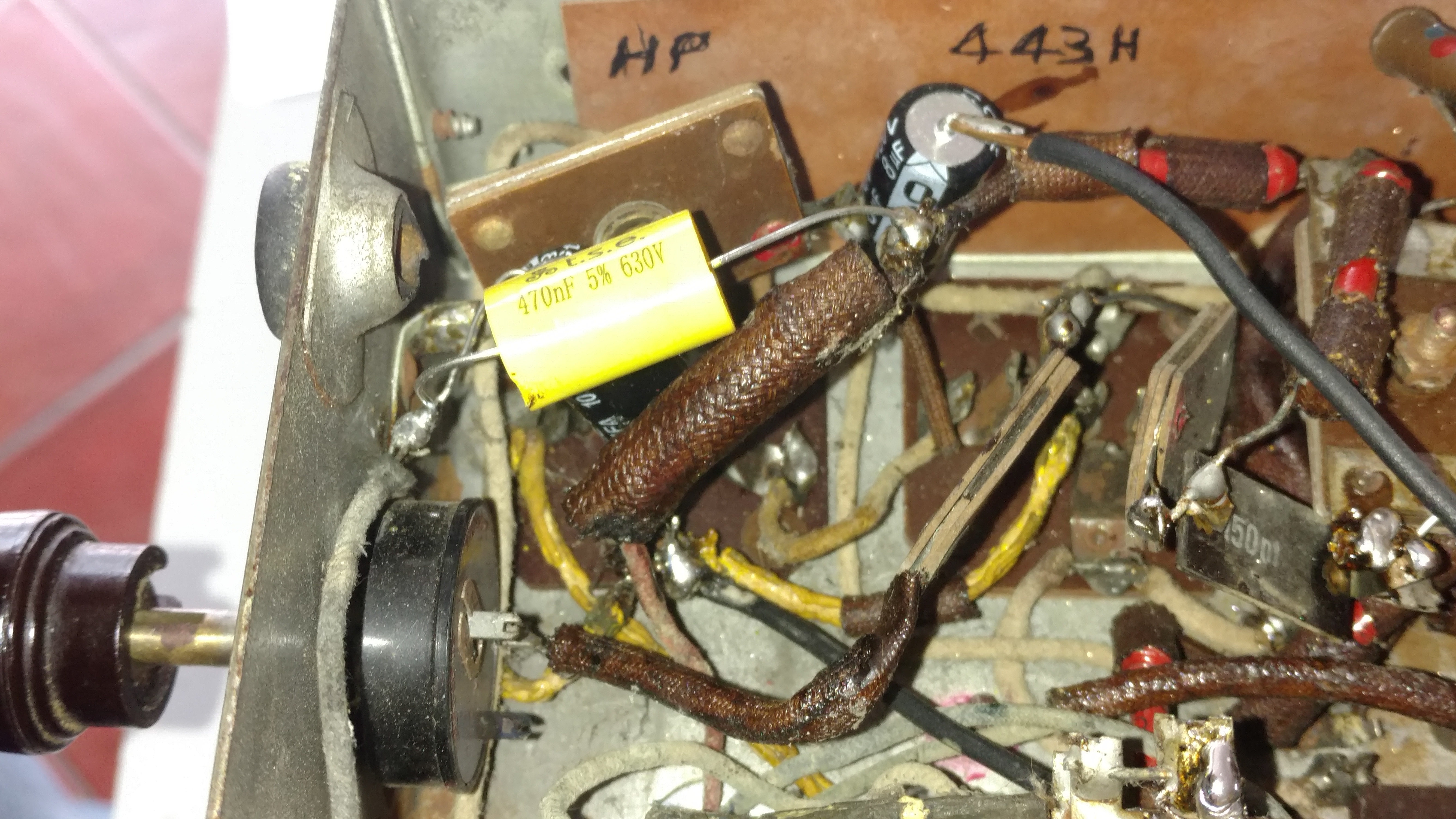

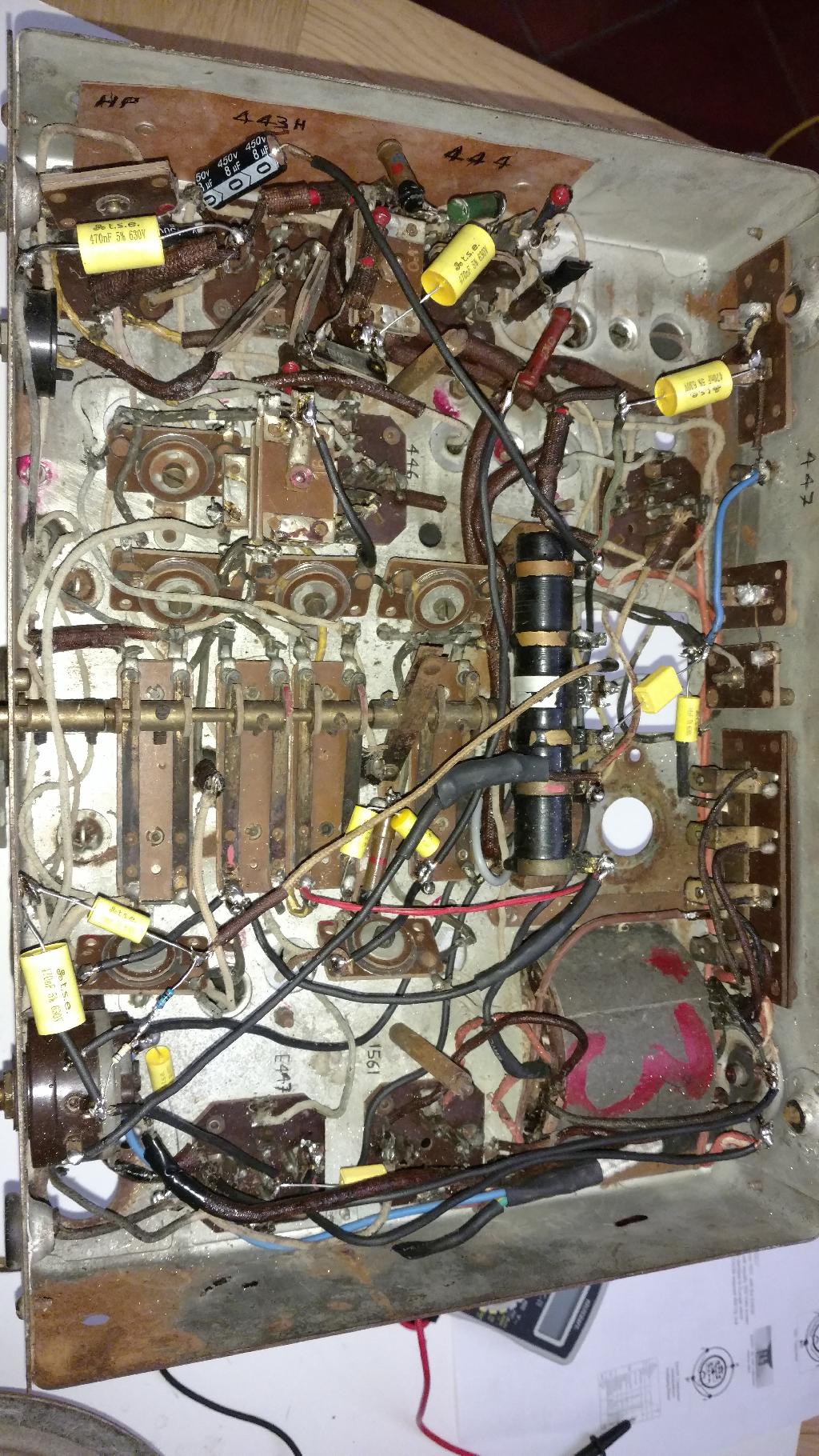

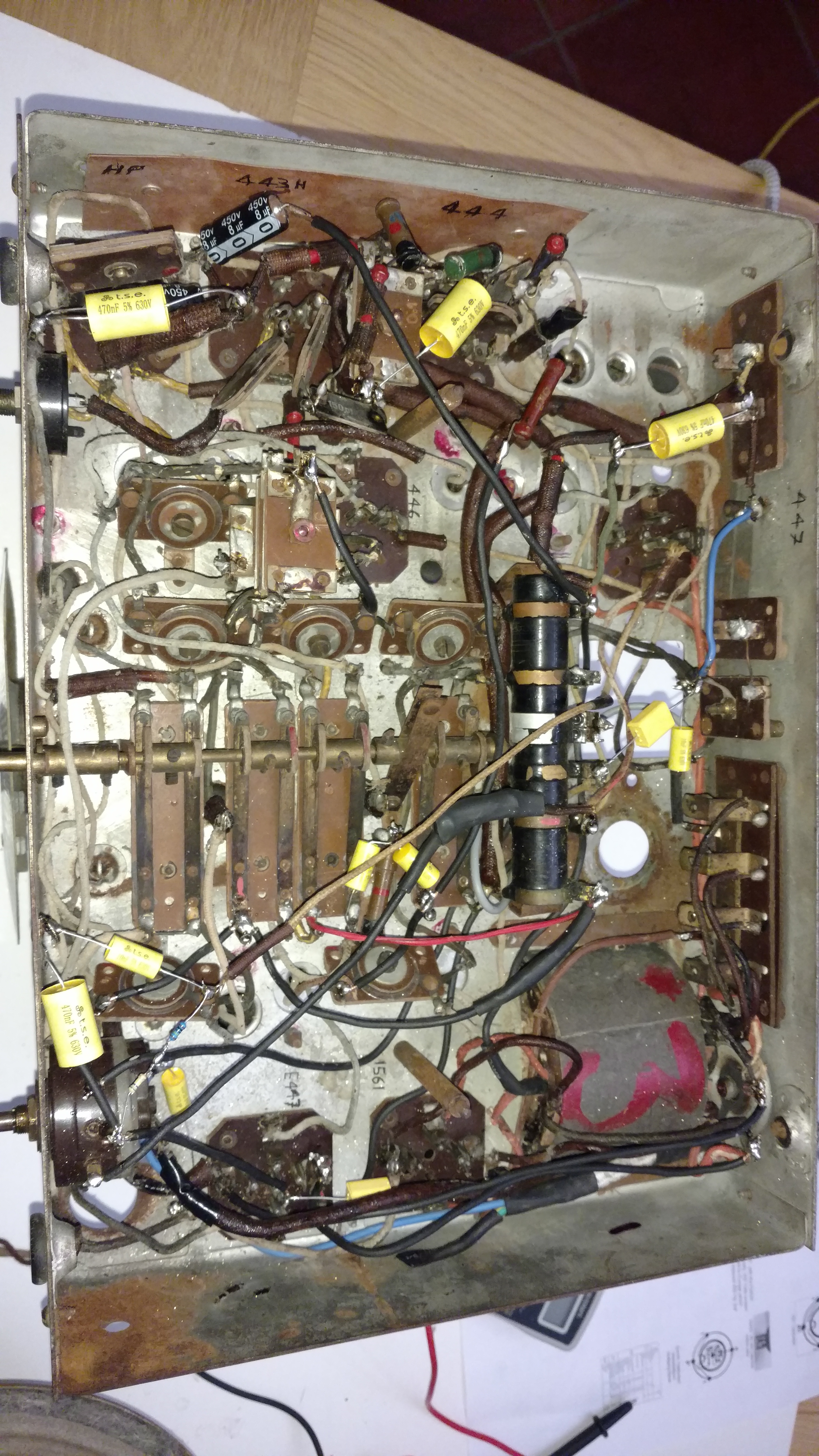

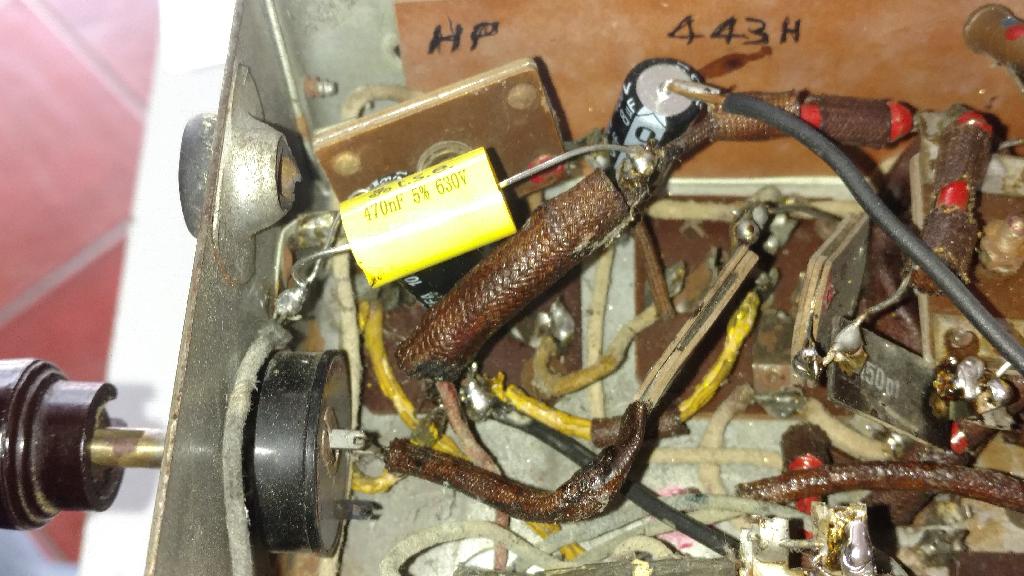

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 03-03-2018 à 22:59 sta Une vue d'ensemble et la E443H La G2 c'est la centrale, et l'anode c'est la plus éloignée des autre elle va vers le HP et vers un des condo chimique.

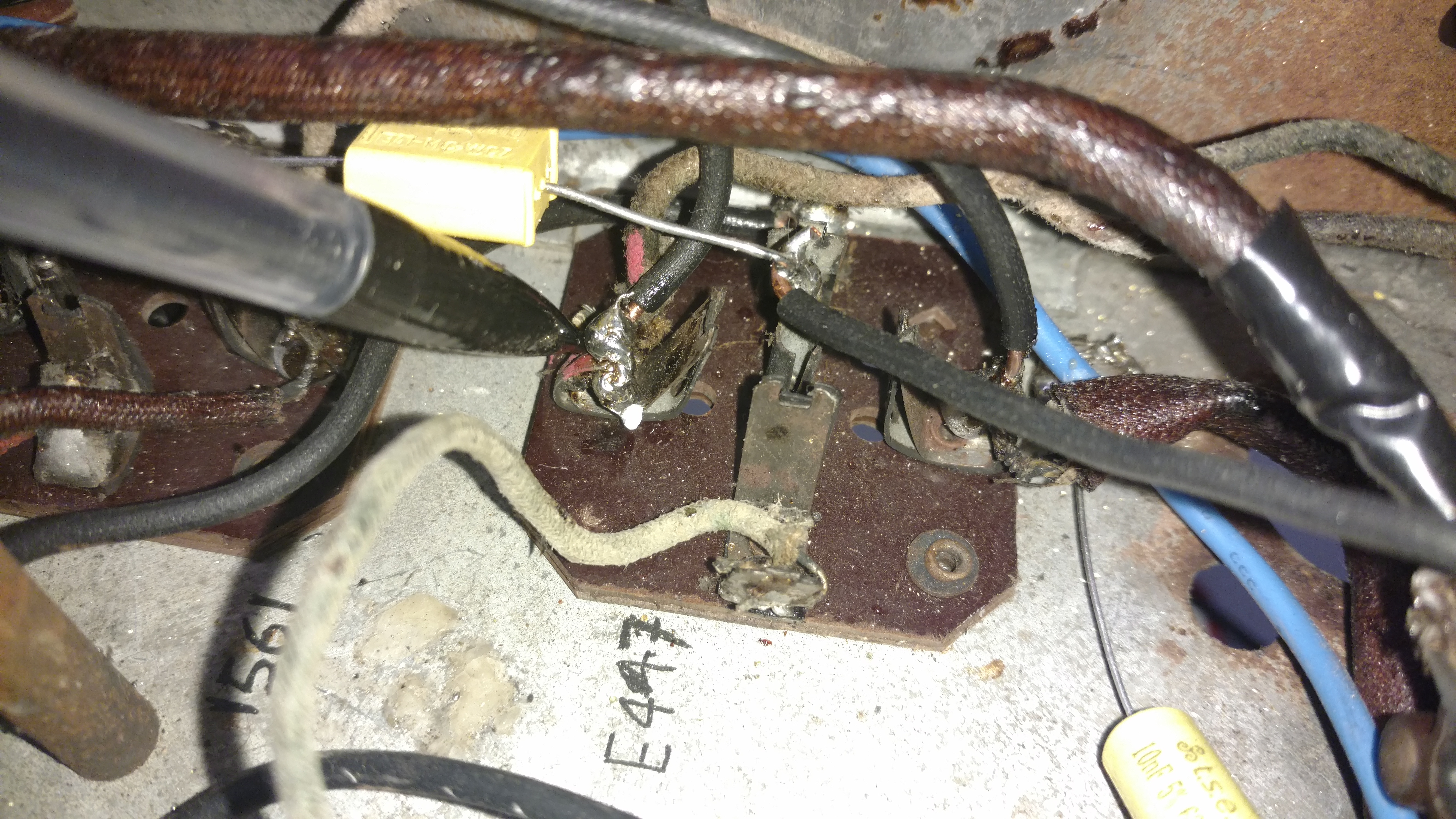

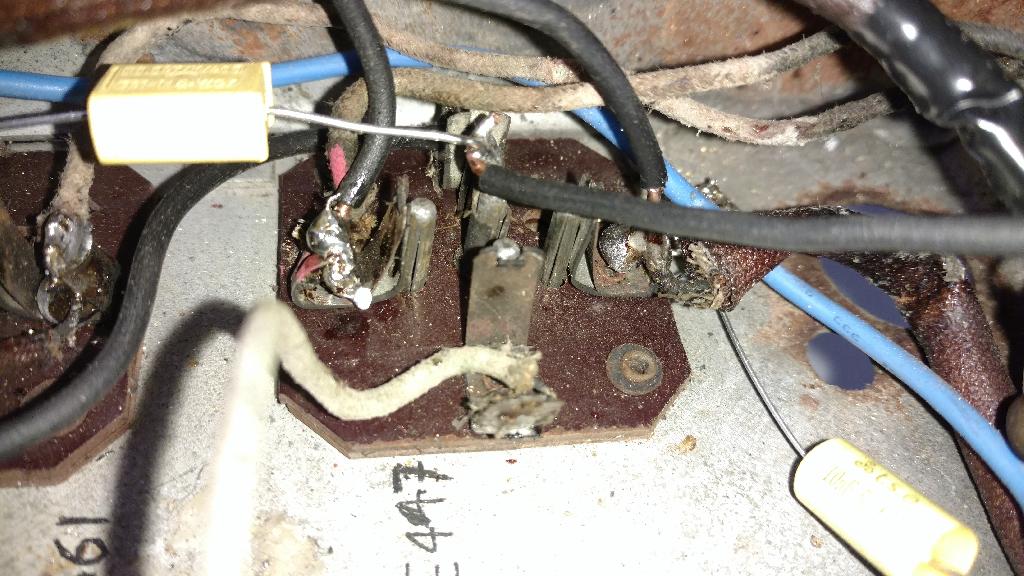

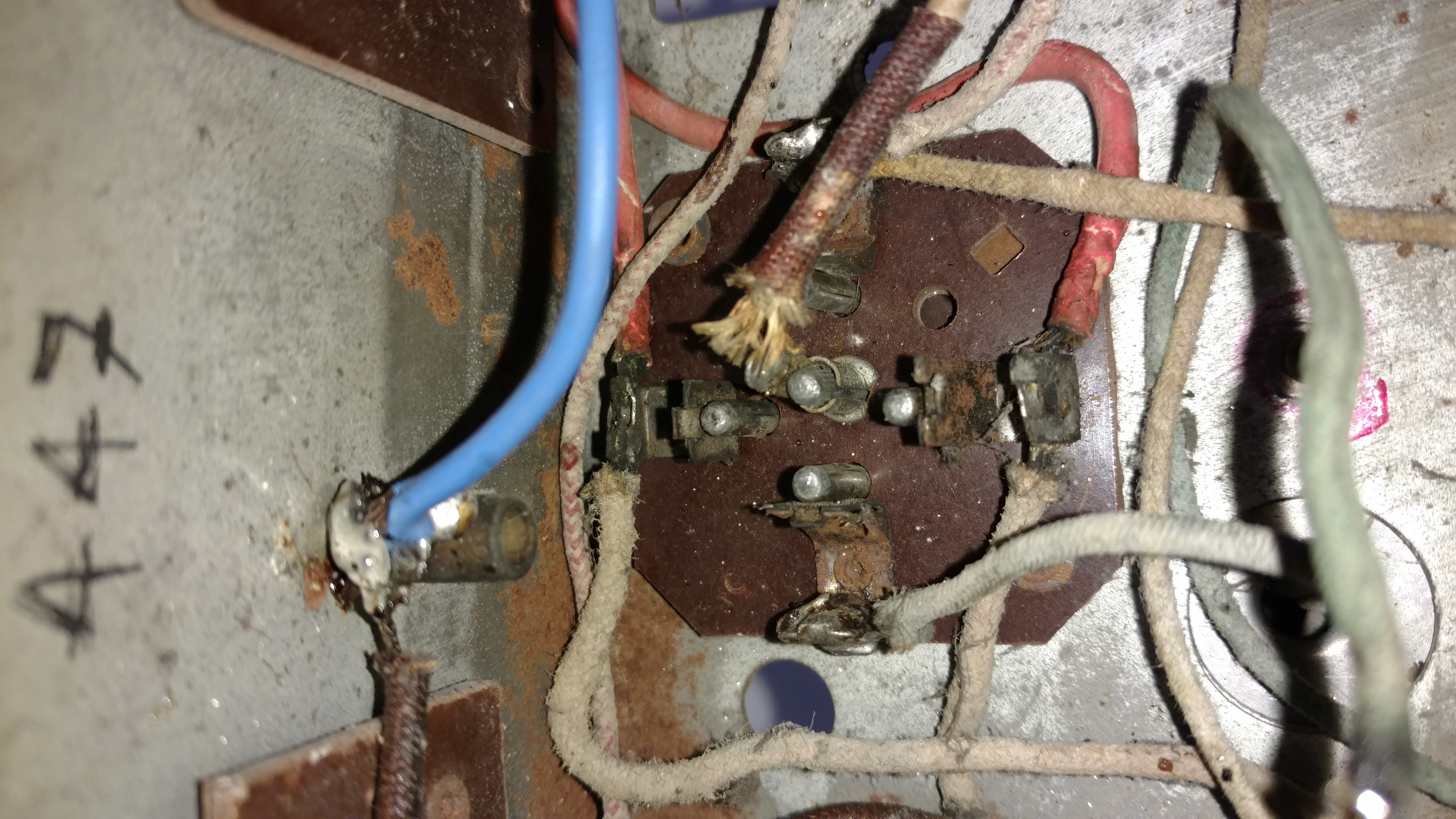

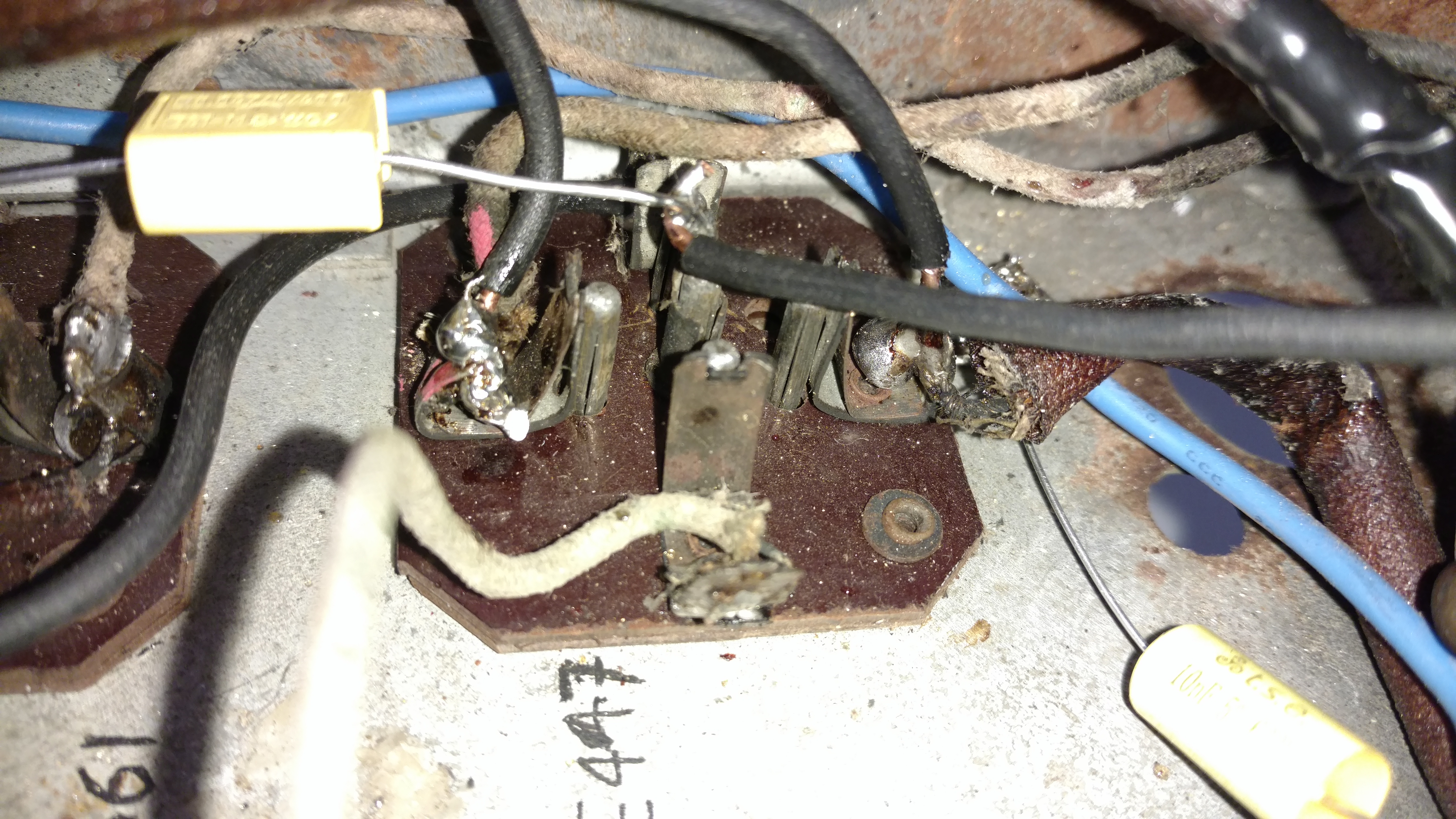

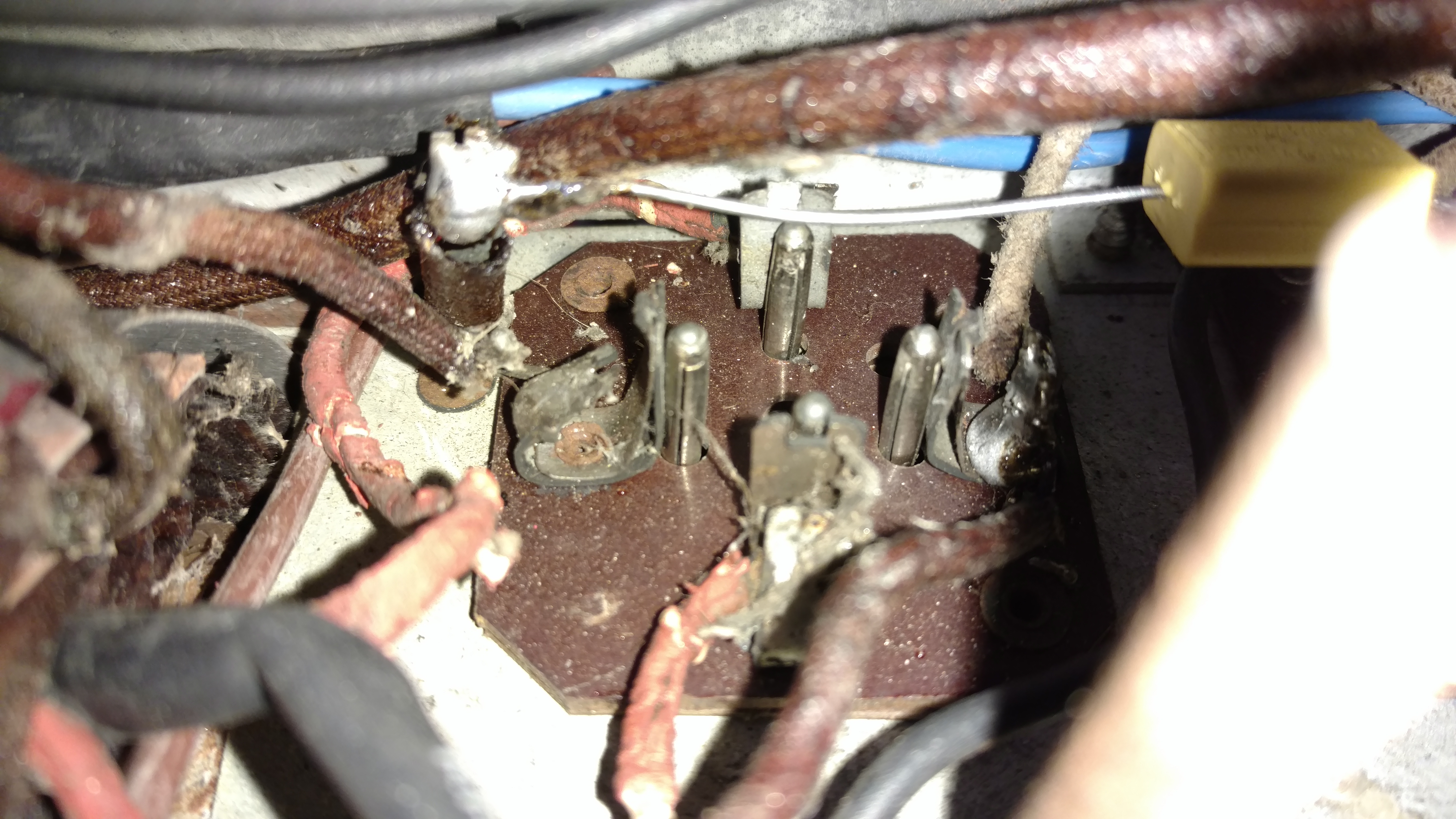

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 03-03-2018 à 23:11 sta Photo 1 : 1561 Photo 2 : 444 Photo 3 : 447

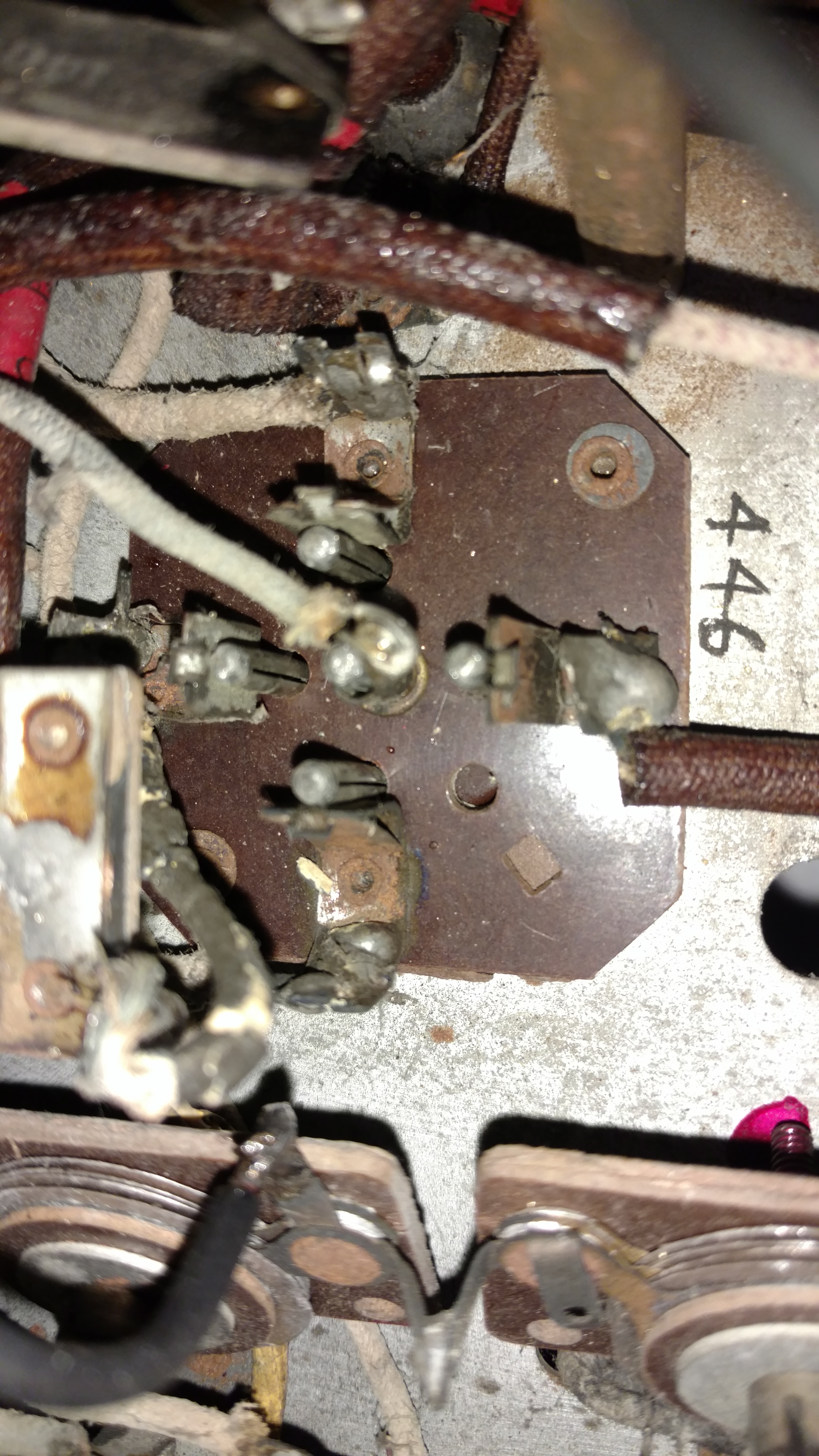

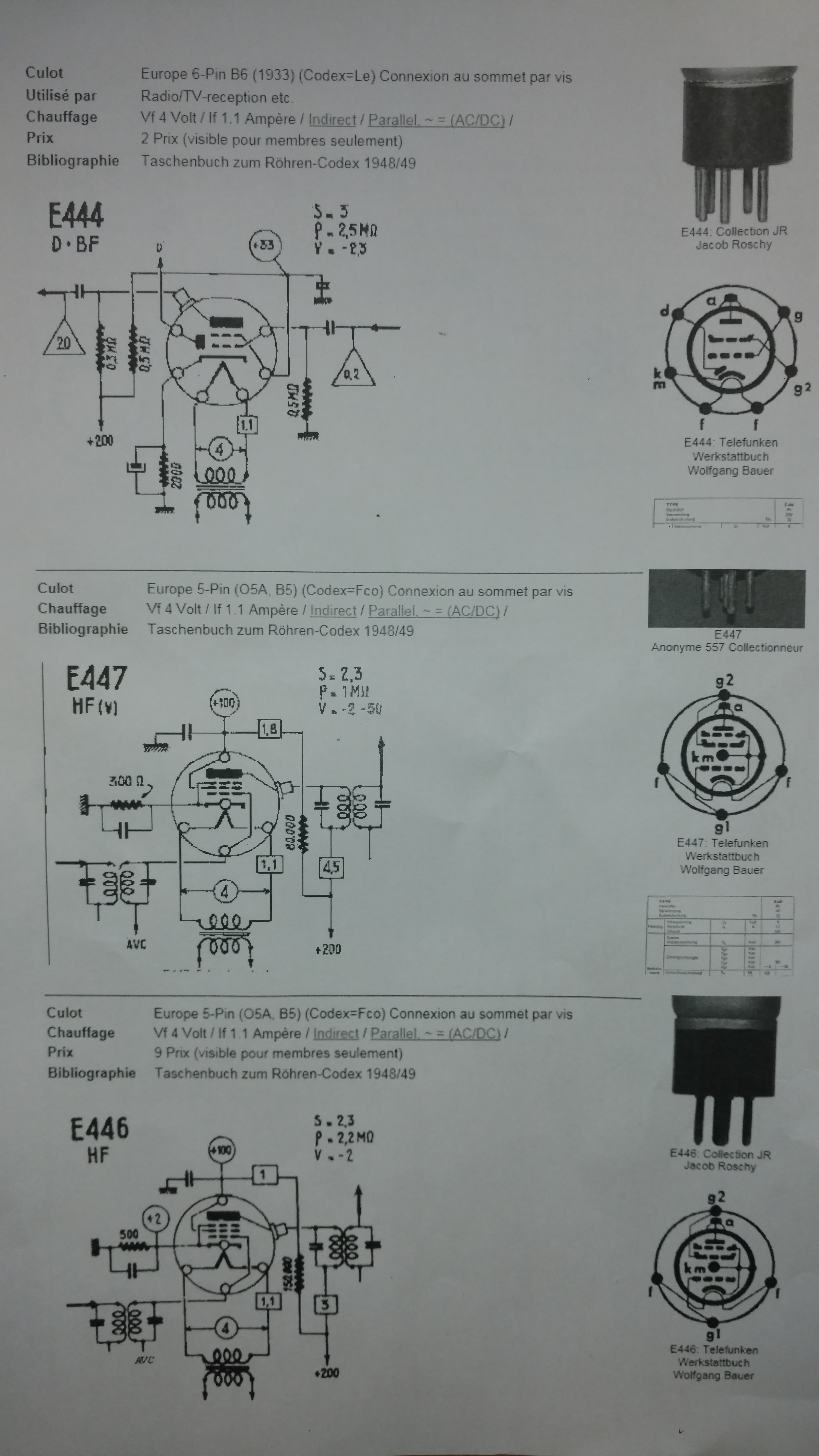

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 03-03-2018 à 23:24 sta La 446 et l'autre 447. Je sais que mes tensions parraisent folles, j'ai essayé 2 voltmètres du coup et j'ai le plan de chaque culot de lampe. Au secours !!!

Sujet : Ondia 63 de 1933 Nouveau De HLJ  Le 03-03-2018 à 23:36 sta Bonsoir, C'est difficile comme cela pour nous de suivre un câblage de ce type sur une photo. Il faut que vous contrôliez la continuité du câblage à l'ohmmètre, entre l'alimentation et les différents étages du poste, vous devriez trouver de cette manière ce qui est mal câblé et qui fait que vous ayez une tension négative sur les anodes des lampes et la G2 de la finale E443H. C'est la seule solution, vous avez le schéma, comparez avec le câblage et rectifiez les erreurs. Meilleutes salutations. HLJ

Sujet : Ondia 63 de 1933 Nouveau De americanradios  Le 03-03-2018 à 23:39 sta Super. On va commencer par l'étage final BF. Quelle tension y a-t-il aux points + des deus chimiques de filtrage tout neuf ? Ceci pour vérifier que l'enroulement d'excitation du HP qui sert de filtrage est OK. Ensuite, bien vérifier qu'il y a continuité (O ohms) entre la broche de G2 et le point + du second condensateur de filtrage puis que G2 est réuni directement à la HT après filtrage sur le schéma.

Sujet : Ondia 63 de 1933 Nouveau De blaisepascal  Le 03-03-2018 à 23:41 sta Bonsoir, La distribution de votre HT aux différents étages doit être coupée. Apparemment, seule subsiste la liaison HT vers le transformateur de sortie, qui alimente l'anode de la E443. Il doit manquer les autres départ de la HT vers la G2 de la E443 et vers les autres étages. Vérifiez bien le câblage de cette alimentation HT et sa distribution. Les deux condensateurs de filtrage sont les 8µF 450V près de la E443 ? Vous pouvez déjà vérifier si les deux reçoivent bien la HT sur leur pole +, et si la G2 de la E443 est bien reliée à un des deux. Pascal

Sujet : Ondia 63 de 1933 Nouveau De blaisepascal  Le 03-03-2018 à 23:42 sta doublé par americanradios...

Sujet : Ondia 63 de 1933 Nouveau De americanradios  Le 03-03-2018 à 23:44 sta NB : quand je reprends vos tensions, je me demande si cette self/bobine d'excitation n'est pas coupée tout simplement. ce serait la meilleure explication pour que la finale est une HT sur la plaque et pas sur la G2... En effet, malgré le schéma, la plaque via le transfo de sortie doit être réunie à la HT AVANT la self, et G2 APRES la self : c'est ce qui se faisait en général.

Sujet : Ondia 63 de 1933 Nouveau De americanradios  Le 03-03-2018 à 23:45 sta Et re-doublé par Pascal ...

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 04-03-2018 à 00:04 sta Je suis impressionné de tous vos messages en si peu de temps, la j'ai débranché le poste et ranger les outils. Avec toutes vos pistes je reprendrai demain après midi. Oui pour les chimiques ce sont bien des 8 micro f. Americanradio, ce que vous appelez la self c'est la bobine qui entoure l'ame du haut parleur? Merci pour vote aide.

Sujet : Ondia 63 de 1933 Nouveau De americanradios  Le 04-03-2018 à 00:26 sta Oui, dans un haut parleur à excitation, l'aimant est remplacé par une bobine qui sert à la fois à créer le champ magnétique du HP et à filtre la haute tension.

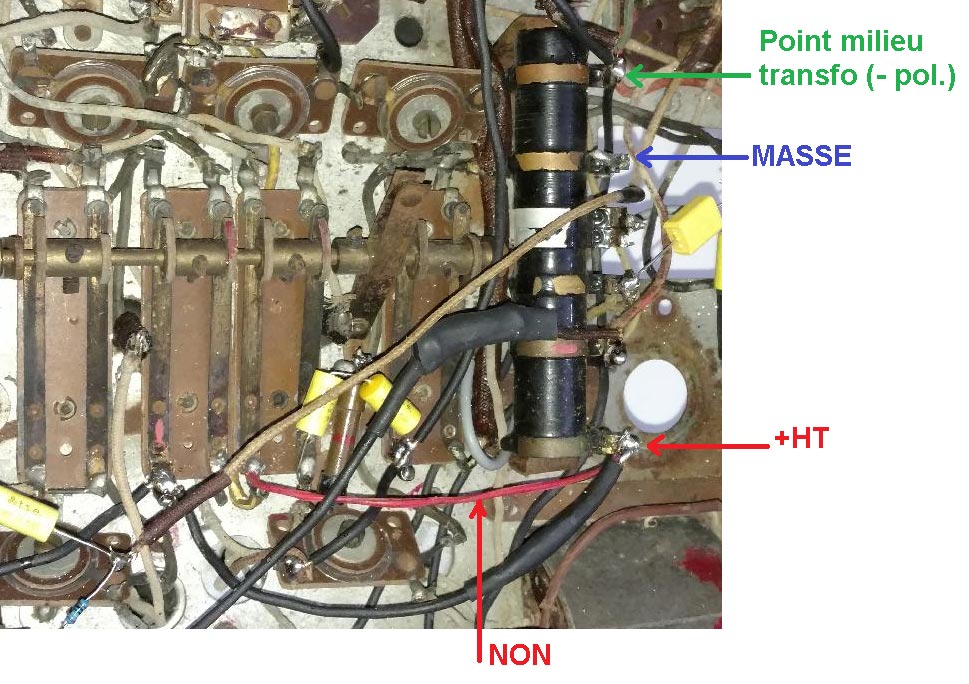

Sujet : Ondia 63 de 1933 Nouveau De jcj  Le 04-03-2018 à 08:27 sta Bonjour, On voit un problème sur le branchement de la grosse résistance à collier. -> Le fil sous coton rouge devait amener le + HT à l'extrémité de cette résistance. Ce fil devrait être relié (comment ?) à la sortie de la bobine d'excitation et au + du second condo de filtrage. D'après moi... Cordialement : JCJ

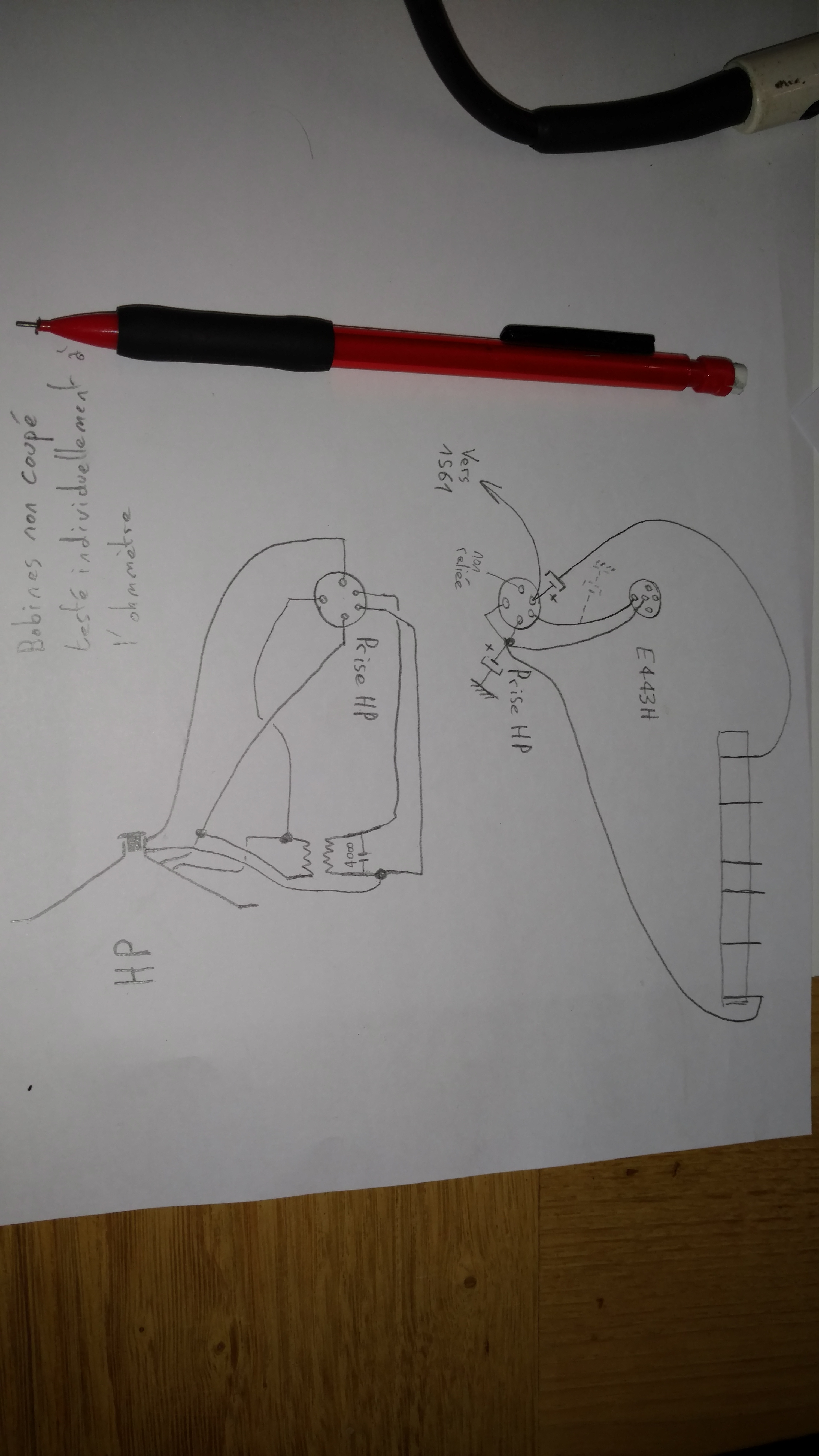

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 04-03-2018 à 15:14 sta Bon je m'y remet. -Aux bornes + de chaque condo chimiques j'ai la exactement la même tension 251V -Je vous joins le plan de cablage du HP et une photo de celui-ci. J'ai tester a l'ohmmetre la self puis les enroulement côté Primaire et secondaire du HP, pas coupés. J'ai testé tous les câbles du Hp jusqu'à sa prise RAS. J'ai testé entre côté àPrimaire et secondaire du transfo pour etre sur que les 2 enroulement ne se touche pas, là aussi c'est OK. - maintenant je vais regarder du côté de ce cable rouge. Il n'est pas d'origine, je l'ai laissé penssant qu'il devait remplacer un cable craquelé mais c'est peut-être une mauvaise tentative de réparation ou d'adaptation au montage exotique decouvert sur ce poste... Je m'y remet...

Sujet : Ondia 63 de 1933 Nouveau De americanradios  Le 04-03-2018 à 15:54 sta OK, si le 251V est sur les deux chimiques, il faut chercher pourquoi il n'est pas sur la G2 de la finale. D'après le schéma, c'est un lien direct qui je pense doit aller de la bronche G2 du tube à la broche de retour de la self de filtrage au même point que le second chimique. C'est la première chose à voir. Le fil rouge on verra plus tard...

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 04-03-2018 à 16:56 sta Sur la grosse résistances à collier, je me suis rendu compte de plusieurs problème en suivant le plan... En partant de la gauche: 2 ème connectique j'ai ajouté la liaison à la masse, dernière liason j'ai retiré le fil rouge et ajouté la liaison au plus du condo chimique. Je branche et côté positif un bourdonnement plus fort au Hp et qui change un peu en tournant le selecteur de station cote négatif, au bout de 20 secondes fumée en provenance d'une resistance 15000 évidemment j'ai coupé je jus... Cette résistance je l'avais remplacée car l'ancienne etait bien noirci et coupé à l'ohmmetre... Elle est relié à la dernière borne à droite du gros bloc résistance et va . Je la retire pour voir si je peu prendre qques tensions...

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 04-03-2018 à 16:58 sta Désolé Americanradio, j'ai vu votre message trop tard...

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 04-03-2018 à 17:07 sta J'ai repris la tension aux bornes plus des 2 chimiques, maintenant j'ai 550V sur les 2.

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 04-03-2018 à 17:29 sta Bon vu que sur 550 V c'est le double de l'attendu, j'ai retiré la liaison entre le condo plus et la dernière borne du bloc de résistances = toujours 550V. J'ai retiré la masse et remis la liaison entre condo + et borne toute à droite du bloc résistance est la je retrouve mes 251V sur les + des chimiques. = C'est donc le fait de relié la deuxième bornes du bloc de résistances qui me double la tension?! Pourtant cette liaison est clairement indiquee sur le plan.

Sujet : Ondia 63 de 1933 Nouveau De jcj  Le 04-03-2018 à 17:45 sta Ce qui n'est pas normal, c'est que la tension chute à 250V alors qu'aucune lampe ne consomme de courant (pas de HT sur les lampes et la finale qui à une tension de G2 voisine de 0 ne consomme pas non plus de courant). Ce serait donc plutôt 400 à 500 V qui serait normal. Le fait que vous chutiez à 250 V montre qu'il doit y avoir une erreur de câblage autour de la grosse résistance à collier et que c'est elle qui consomme un courant anormalement et fait chuter la tension. Vous n'avez pas choisi un modèle simple pour débuter dans le dépannage...

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 04-03-2018 à 18:19 sta Oui c'est mon premier modèle de cette génération... Bon je crois que je tien enfin quelque chose. Le haut parleur n'est pas d'origine je rappel, je mensuis appercu que son cablage sur sa prise n'est oas compatible avec le cablage de la fiche femelle du poste. Plutôt qu'un l'on discour, un schema en PJ. Cela explique que la self parrait coupée car d'un côté sur le poste une de ces connectique n'est reliée à aucun fil... L'accès à cet endroit sur le poste n'ai pas aisé. Comment dois je recabler la prise du HP? Nota en pointillé une erreur de manpart que j'ai corrigée mais depuis je n'ai plus de tension sur au + de ce condo.

Sujet : Ondia 63 de 1933 Nouveau De jcj  Le 04-03-2018 à 19:58 sta Là, je n'y comprend plus rien... Peut-être qu'une photo du HP ou l'on voit la bobine d'excitation et le transfo de sortie...

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 04-03-2018 à 20:15 sta Bon j'ai recablé la prise du HP et miracle je commence à avoir quelques tensions conformes au plan : les lampes E443H et E446. Voir mes nouveaux relevés en PJ. Ce qui est bizard c'est qu'il y a encore des tensions négatives ... Je ne peux toujours pas relier la masse au bloc de resistance, si je le fais boudonnement important au HP et elevations des tensions...

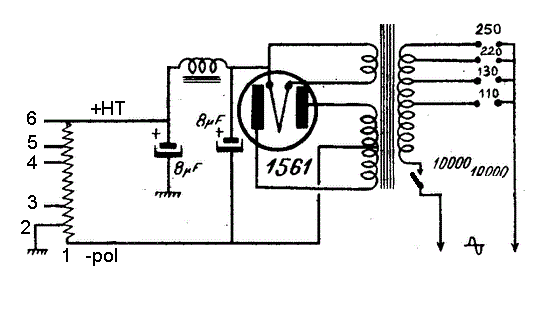

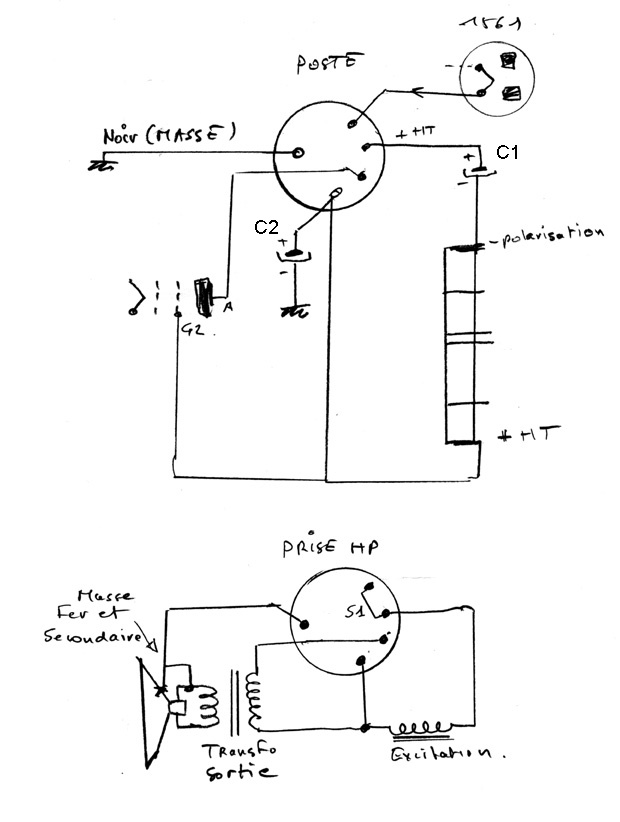

Sujet : Ondia 63 de 1933 Nouveau De jcj  Le 04-03-2018 à 20:51 sta Pour la prise de HP, en essayant de ressembler le plus possible à votre schéma, cela donnerait par exemple le dessin joint -> Le pontage S1 sur la prise HP sert à couper la HT dans le poste si on débranche le HP. Mais tant qu'on ne peut pas relier la masse à la grosse résistance à colliers il y a un autre problème...

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 04-03-2018 à 21:29 sta Merci pour ce schema, j'en suis très proche, il y a juste la masse que je n'ai pas relié car un fil d'origine relie la broche que vous avez mis à la masse et la broche du C2 côté +.

Sujet : Ondia 63 de 1933 Nouveau De americanradios  Le 04-03-2018 à 22:55 sta La resistance de 15K que vous avez changé et qui fume c'est laquelle ? Je dis ca car je vois que vous avez mis des resistances qui ne supportent peut-être pas le débit en particulier pour la 15K qui est entre le potentiomètre de 6K et le point juste après le +HT de la resistance à colliers.

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 04-03-2018 à 23:14 sta La résistance dont vous parlez est toujours celle d'origine et sa valeur est bonne. Celle qui grillé était sur la dernière borne du bloc résistance à droite (juste après) et elle relié le troisième plot (depuis la facade) de l'interrupteur de gamme d'ondes. Effectivement je l'avais remplacée par une toute petite résistance ''classique''. Pour l'instant je nenl'ai pas remise en place. Par quel type de résistance faudra il que je la remplace?

Sujet : Ondia 63 de 1933 Nouveau De jcj  Le 05-03-2018 à 07:47 sta Bonjour, Si vous ne pouvez toujours pas relier la grosse résistance à la masse sans que ça fume, il faut trouver le problème. Pour procéder logiquement, enlever toutes les lampes (sauf la redresseuse 1561) et déconnecter les départs de la grosse résistances pour arriver uniquement au montage joint -> Dans ces conditions (borne 2 à la masse), on doit mesurer une HT très élevée sur la borne 6 (400V ou plus), une tension négative très faible sur la borne 1 et des tensions intermédiaires sur les autres bornes. La HT très élevée est l'inconvénient de la méthode, mais les condos chimiques 450 V devraient résister. En rebranchant ensuite les divers départs sur la résistance à colliers et en contrôlant les tensions qui en résultent on devrait trouver les problèmes.

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 06-03-2018 à 00:28 sta Bonsoir, j'ai dessoudé et testé une a une toutes les résistances bobinés du bloc de résistances. Sur un schema en PJ en début de poste il y a les valeurs. Verdictes 3 résistances sont coupées. Et ce n'est pas tout la 447 detectrice doit être en court cicuit, d'ailleurs, les 2 lampes E447 doivent etres grillees et/ou en court circuit, lorsqu'on les secous on voit des morceaux de métal qui se baladent à l'intérieur... En résumé il faut que je trouve 2 lampes E447 et 3 résistances bobinés : 2000, 4000 et 6000 ohms. Si qqun à cela... I

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 06-03-2018 à 12:55 sta Bon j'ai regardé le prix d'une E447, au minimum avec le port c'est 25 euros par lampe! Cette restauration va me coûter une fortune avec la marquetterie à remplacer sur la caisse (si un jour j'arrive à l'entendre chanter) !

Sujet : Ondia 63 de 1933 Nouveau De americanradios  Le 06-03-2018 à 12:55 sta Bonjour, Concernant les 3 resistances bobinées j'ai sans problème. Mais les tubes hélas non...

Sujet : Ondia 63 de 1933 Nouveau De americanradios  Le 06-03-2018 à 13:05 sta Les 447 ne sont pas des détectrices : c'est la 444. La première est en HF et la seconde en ampli MF. Ce que vous pourriez deja essayer c'est de ne laisser que la redresseuse, la finale BF et la 444. En touchant la grille G1 de cette dernière avec un tournevis, ça doit faire du bruit dans le HP, signe que la partie BF est OK. Concernant les 447, il faudrait les tester avec un lampemètre. La présence de petits debris métalliques en soit n'est pas rédibitoire... même si c'est mauvais signe !

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 06-03-2018 à 16:15 sta Pour les 3 résistances bobinées American radio, me faire une proposition par mail avec port compris cust26@hotmail.fr 2000, 4000 et 6000 Ohms. J'ai clairement identifié la résistance qui à grillé Dimanche. Elle relie le - du condo chimique (celui relié à la masse), la self et la bloc de résistances à la grille de la première E447 tout à gauche. C'est ce qui me laisse supposer un court circuit dans cette lampe. Et dans l'autre E447, il y a encore plus de débris métalliques qui bouge a l'intérieur donc sans lampemetre, je ne me fait aucune illusion sur cette lampe. Je testerai au tournevis ce soir, je vous tiens informé, merci beaucoup pour votre aide.

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 06-03-2018 à 19:36 sta Americanradio, ''... laisser que la redresseuse, la finale BF et la 444. En touchant la grille G1 de cette dernière avec un tournevis, ça doit faire du bruit dans le HP, signe que la partie BF est OK'' J'ai mis un cable à l'antenne aussi et testé au tournevis mais helas pas la moindre variations de bruis au hp... J'ai aussi testé dans cette configuration (sans les E447 et la E446 de remetrre la masse à la 2 ème borne du bloc de résistance mais les tensions montent en flèche au condos chimique (400V) donc je l'ai dessuite déconnectée. Elle va me rendre fou cette radio!!! Le test au tournevis signifie que la E444 et HS?

Sujet : Ondia 63 de 1933 Nouveau De americanradios  Le 06-03-2018 à 21:49 sta Pour les 3 resistances c'est KDO quand au transport ben elles voyageront très bien dans une enveloppe avec un petit timbre.... Par contre, lesquelles est-ce ? une petite photo peut être pour choisir dans mes boites la puissance. Concernant la tension qui monte à 400V aux chimiques c'est normal car il n'y a pas de débit. Si la resistance 2000 ohms coupée est celle de la cathode de la 444 alors elle ne débite rien. Ensuite, sur le schéma la cathode de la finale 443H n'est pas représentée mais vu que sa grille G1 est polarisée on peut déduire que sa cathode est à la masse. Là encore, si la cosse 2 de la grosse resistance n'est pas réunie à la masse, point de débit sur la finale. En prenant le schéma fait par JCJ de l'alimentation seule et uniquement chargée par la grosse multi-resistance, les chimiques et la prise de masse, quelles sont les tensions entre masse et chacun des points ?

Sujet : Ondia 63 de 1933 Nouveau De americanradios  Le 06-03-2018 à 22:01 sta Je reviens sur les resistances : je vois sur le schéma deux 2000 ohms (une sur chaque cathode de la 446 et de la 444) mais pas de 4000 ni 6000. Ou sont-elles connectées ? Le test proposé par JCJ est très important et les chimiques résisteront surement. Sa démarche permettra aussi d'ajouter un à un les départs des hautes tensions et ainsi localiser le problème. Mais encore une fois, les resistances coupées doivent être remplacées avant d'ajouter les sorties HT une à une.

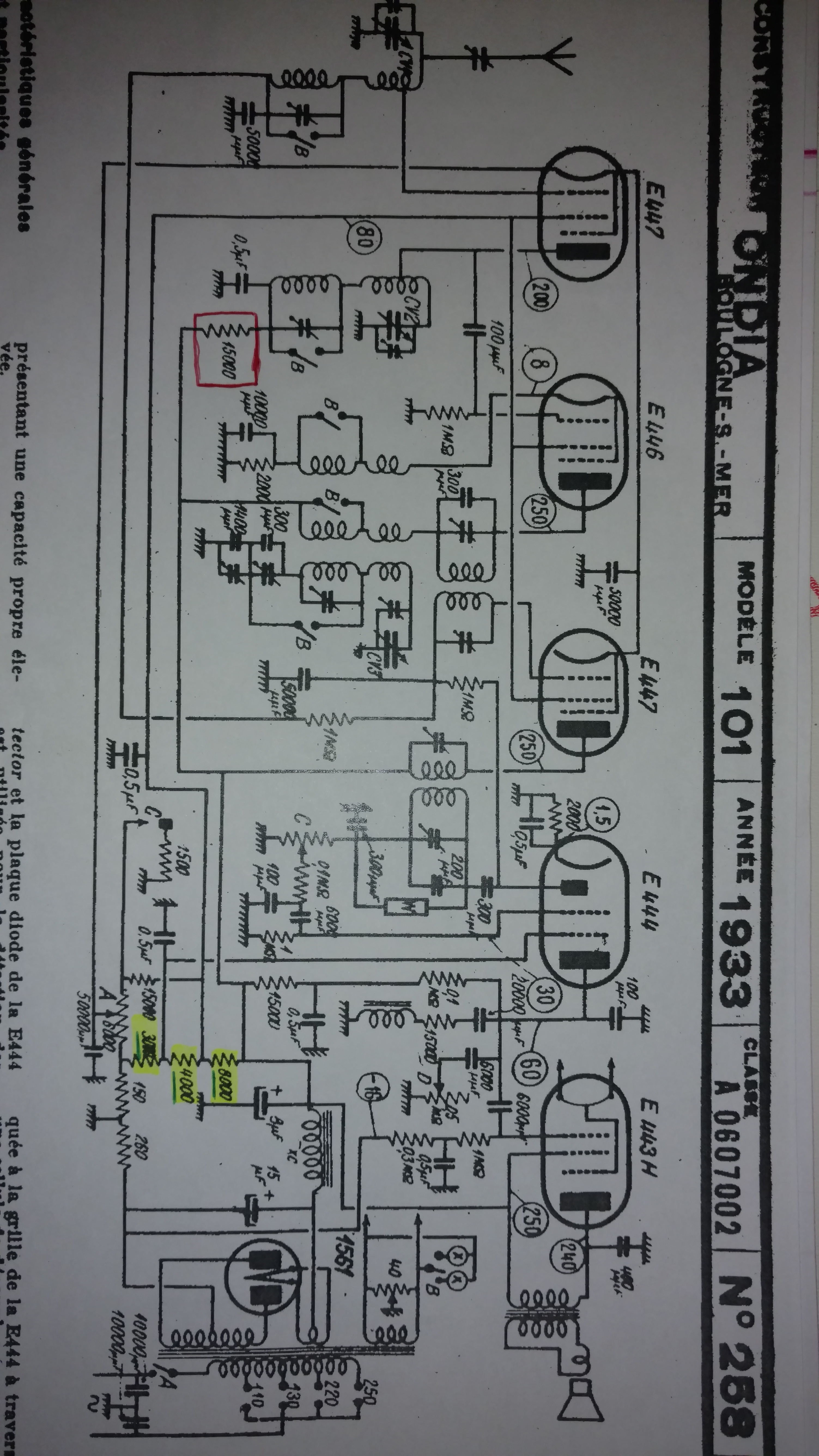

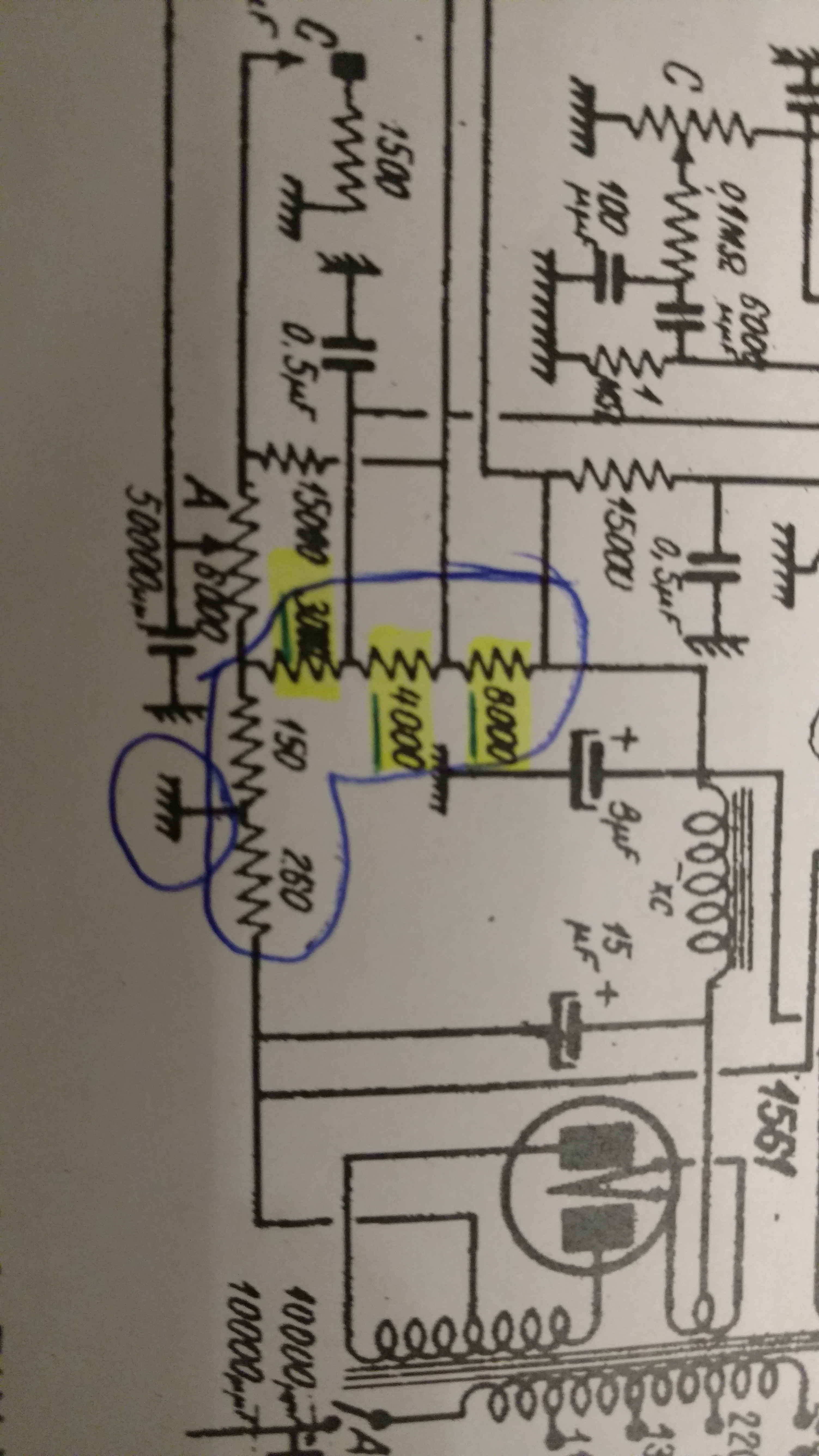

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 06-03-2018 à 23:34 sta Un grand merci par avance pour les résistances ! Pour les valeur je me fie au schéma du Ondia 1933 modèle 101, c'est exactement le même jeu de lampes, je vous joins le schéma. En jaune les résistances bobinées coupés et en rouge celle qui à fumé dimanche, j'ai encadré en bleu le bloc de résistances, j'ai bien 250 puis 150 en valeur aux bornes des 2 premières à l'ohmmetre.

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 07-03-2018 à 00:00 sta JCJ et Americanradio, pour effectuer le test des tensions avec juste la valve, il me faut un bloc de résistances integre non? Je ne pourrai faire ce test qu'après avoir remplacé les trois résistances du boc défectueuses c'est bien cela?

Sujet : Ondia 63 de 1933 Nouveau De americanradios  Le 07-03-2018 à 12:10 sta Ah d'accord, je n'avais pas compris qu'il s'agissait de cette multi-resistance car sur je schéma de début de post, il n'y avait pas ses valeurs. Je me basais sur le schéma du modèle 63 : désolé ! Bon, je vais regarder si déjà j'ai une resistance bobinée de la somme de toutes ainsi vous pourrez ré-utiliser les colliers. Sinon, ce sera une série de resistances individuelles mises en série. Effectivement, aucun test possible pour le moment.

Sujet : Ondia 63 de 1933 Nouveau De americanradios  Le 07-03-2018 à 12:20 sta On va bien sur s'occuper avant de l'alimentation mais si la 15000 a fumé c'est peut-être à cause d'un court-circuit mais pas dans la lampe... plutôt dans le Condensateur Variable qui sur ce type de montage est entre la haute tension et la masse !!! A vérifier avec l'ohmmètre tout en excursionnant toute la plage de rotation du CV. A voir aussi le petit ajustable qui est en // avec lui : certains ajustable mica se détruisent est font court-circuit.

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 07-03-2018 à 16:41 sta Mon cablage est celui du modèle 63 mais comme beaucoup de composants sont identiques, je me sert du modèle 101 plus complet pour comprendre... C'est bien le condensateur variable entre masse et un condo mica non ajustable puis la borne g1 de la E443h? (A cet endroit il y a 2 mica sur le modèle 101 et moi j'en ai qu'un comme sur modele 63) Je n'ai jamais testé un condo variable ou mica à l'ohmmetre, comment dois je m'y prendre et que dois je constater? Désolé de ma novicité...

Sujet : Ondia 63 de 1933 Nouveau De Michel87  Le 07-03-2018 à 16:59 sta Bonjour, Sur la dernière photo, on peut voir des soudures qui pourraient servir d'exemples de ce qu'il ne faut pas faire. Visiblement, elles sont antérieures à votre intervention!

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 07-03-2018 à 22:07 sta Bon là je crois que je suis hors sujet, le condo variable c'est le sélecteur de station oublier la photo du potentiomètres de mon dernier message, là je suis en train de me perdre.... Mais concretement comment dois je m'y prendre pour faire ces contrôles ? Et cette remarque sur les soudures, pouvez vous détailler pour que je comprenne ce qui ne va pas Michel?

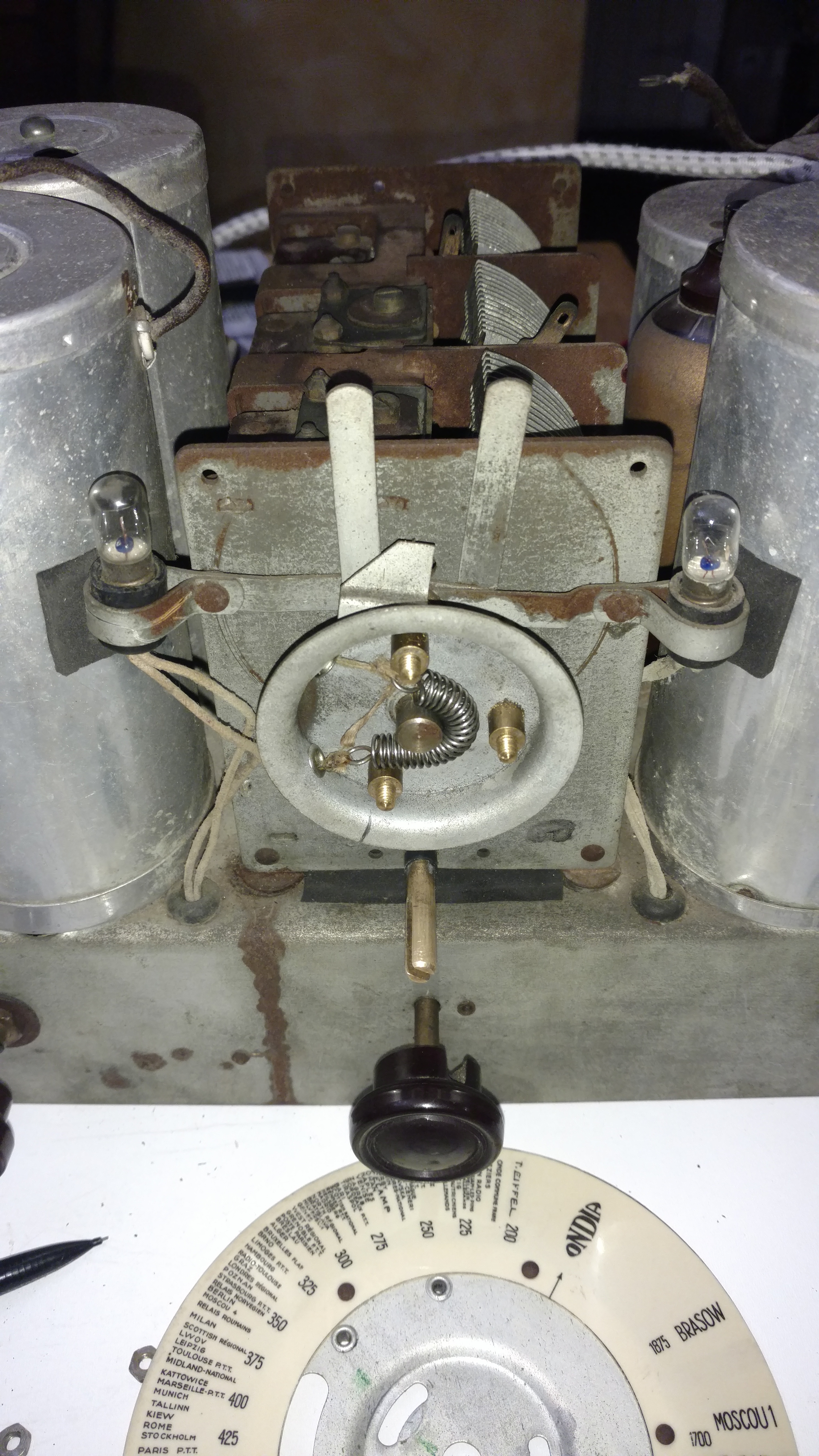

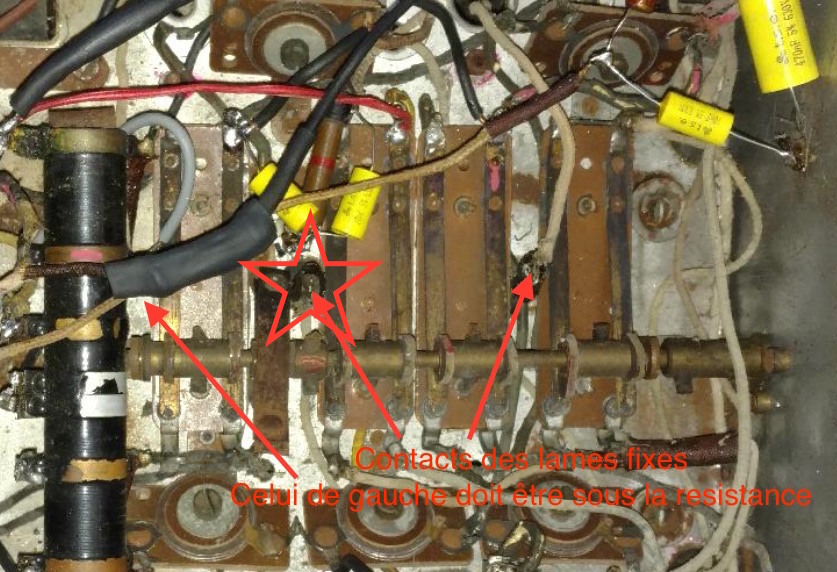

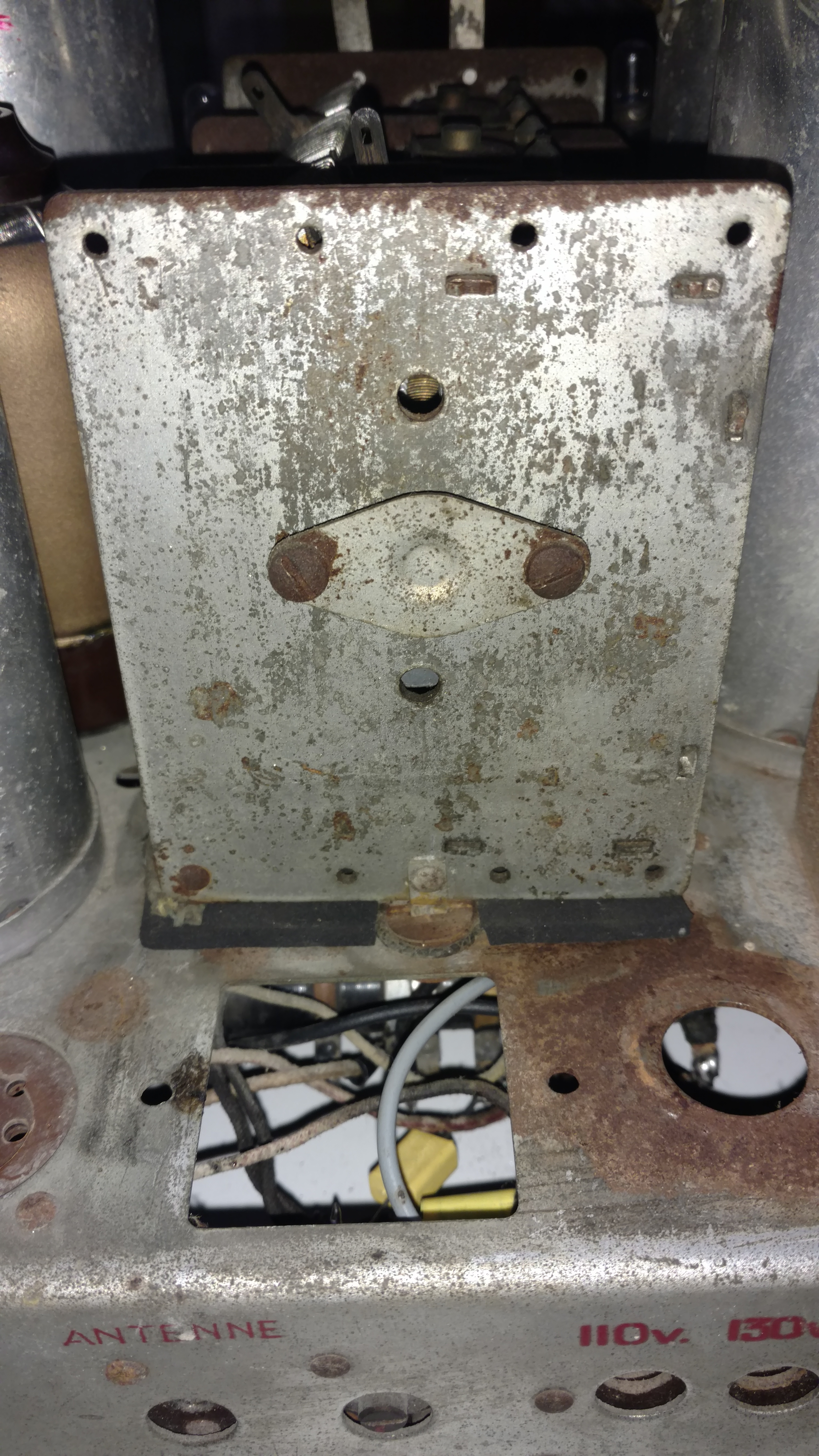

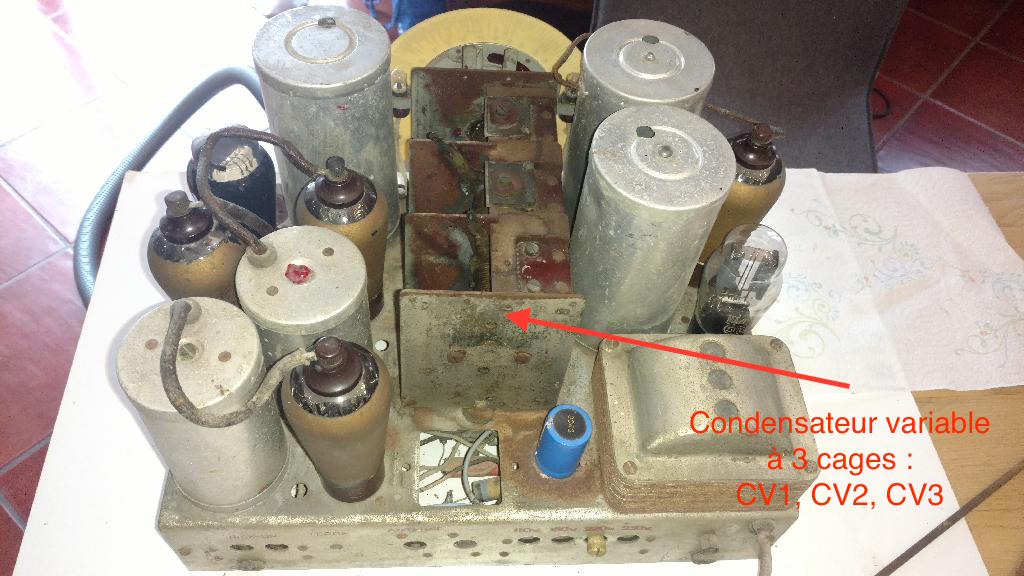

Sujet : Ondia 63 de 1933 Nouveau De americanradios  Le 07-03-2018 à 22:34 sta Voici deux photos montrant le condensateur variable pour l'une et les contacts des lames fixes pour l'autre. En fait, ce CV a 3 cages notées CV1, CV2, CV3 sur le schéma. Chaque cage est constituée de lames mobiles qui sont à la masse et d'un bloc de lames fixes relié par fils en dessous du châssis. S'il y a déformation, les lames peuvent frotter et être en court-circuit ce qui dans la cas du CV2 (cage du centre) relié à la plaque de la E4447 (la première), ce court-circuit met à la masse la haute tension au travers de la résistance de 15000 qui a fumé. Pour vérifier, enlever la lampe E447, brancher l'ohmmètre entre la masse et le point sous le chassis et faire tourner l'axe du CV (recherche de stations). A aucun moment l'ohmmètre même en X1000 ne doit indiquer un passage - il doit rester sur infini. Sinon, vérifier l'écartement des lames ou enlever le corps étranger métallique qui serait tombé entre. Pour ce qui est de la cage de CV2 qui nous intéresse, c'est le point entouré d'une étoile qui doit être ainsi testé. Mais vous pouvez en profiter pour tester les autres de part et d'autre.

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 07-03-2018 à 23:05 sta Voila ce que j'ai contrôlé à l'ohmmetre sur le cv sélecteur de station: il y a 3 bornes qui taversent le châssis. Je les ai testés, aucune n'est en lien avec la masse. Mais je me suis rendu compte que ce selecteur a du jeu sur le châssis et lorsqu'on le bouge un peu la sa carcasse se met en contact avec celle du chassis de la radio et mon ohmmetre se met à m'indiquer une liaison. Au final j'ai isolé les 4 pieds du cv. J'en ai profité pour retendre le cordon d'entraînement. Il est maintenant bien isolé de la masse. Enfin une petite avancée...

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 07-03-2018 à 23:09 sta Nos messages ce sont croisés mais parfais, j'ai fais ce qu'il fallait, j'avais bien un defaut de masse sur le CV maintenant l'ohmmetre reste sur l'infini sur toutes les cosses.

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 07-03-2018 à 23:16 sta En photo les plaques de caoutchouc qui m'on permis de l'isoler en plus elles sont autocollantes d'un côté... J'avais un defaut entre le support d'une des lampes et le self PL E447!

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 07-03-2018 à 23:38 sta Dans la foulée j'ai refait le test suivant : ''...laisser que la redresseuse, la finale BF et la 444. En touchant la grille G1 de cette dernière avec un tournevis, ça doit faire du bruit dans le HP, signe que la partie BF est OK'' Toujours aucun bruit au HP et lorsque je reconnecte la masse sur le bloc de résistance, les tensions grimpent toujours à plus de 400 V au chimiques et le HP se met à bourdonner fortement d'un son constant.

Sujet : Ondia 63 de 1933 Nouveau De Michel87  Le 07-03-2018 à 23:49 sta Bonsoir, Ma remarque sur les soudures était simplement indicative. Certaines soudures ont été faites avec un fer inadapté ou par un intervenant maladroit. Il n'y a pas forcément de conséquences fonctionnelles mais un souci esthétique évident...

Sujet : Ondia 63 de 1933 Nouveau De omale 13  Le 08-03-2018 à 08:26 sta bonjour y a un truc il ne doit pas y avoir liaison entre les lames mobile et fixe mais le corps du CV est à la masse lui ,les lame fixe son isoler avec de la stéatite ou bakélite de la carcasse ,il faut s'assurer que les lame mobile ne touche pas les fixe sur toute la rotation comme déjà dit

Sujet : Ondia 63 de 1933 Nouveau De jcj  Le 08-03-2018 à 08:31 sta Bonjour, ''... lorsque je reconnecte la masse sur le bloc de résistance, les tensions grimpent toujours à plus de 400 V aux chimiques et le HP se met à bourdonner fortement d'un son constant.'' Tout cela est normal tant que la grosse résistance à collier n'est pas réparée et que les autres lampes ne consomment pas.

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 08-03-2018 à 12:33 sta Alors j'ai retestes lames fixes par rapport aux mobiles sur les trois compartiments et sur toute la rotation pour chacune. Aucune liaison.

Sujet : Ondia 63 de 1933 Nouveau De americanradios  Le 08-03-2018 à 12:43 sta Oui mais les lames mobiles et l'axe doivent être quand même réunis à la masse selon le schéma joint. Ce sont les blocs de lames fixes qui ne doivent pas l'être. Il doit y avoir un fil de câblage du CV à la masse quelque part sur son bloc.

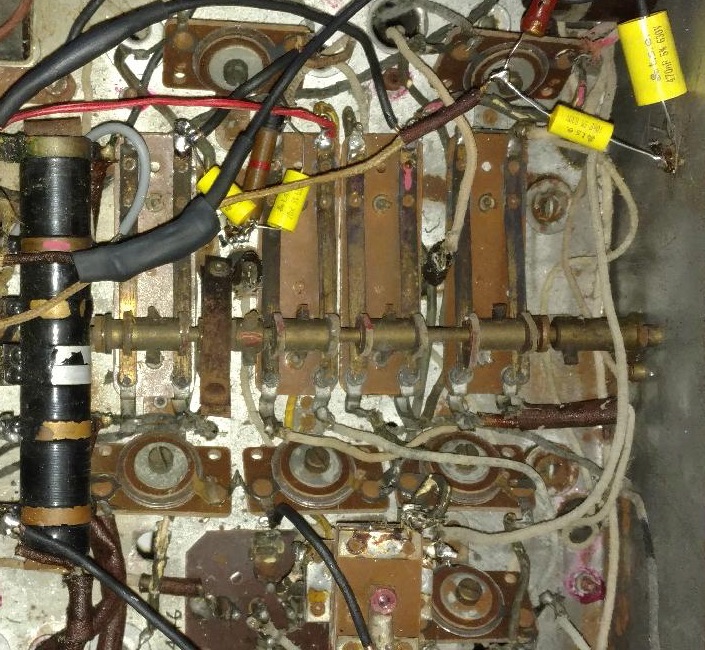

Sujet : Ondia 63 de 1933 Nouveau De americanradios  Le 08-03-2018 à 13:28 sta Il faut aussi vérifier le cablage de ces 5 contacteurs à lame, en particulier celui qui correspont au circuit de plaque de la première E447 car lui aussi est sous haute tension donc s'il y a courcircuit à la masse : la 15000 fume et grille.

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 08-03-2018 à 14:16 sta Ok, je regarde cela de plus près ce soir. De mémoire je ne vois pas de cable de masse mais au pire j'en ajouterai un. Je l'ai trop bien nettoyé et isolé maintenant 😁.

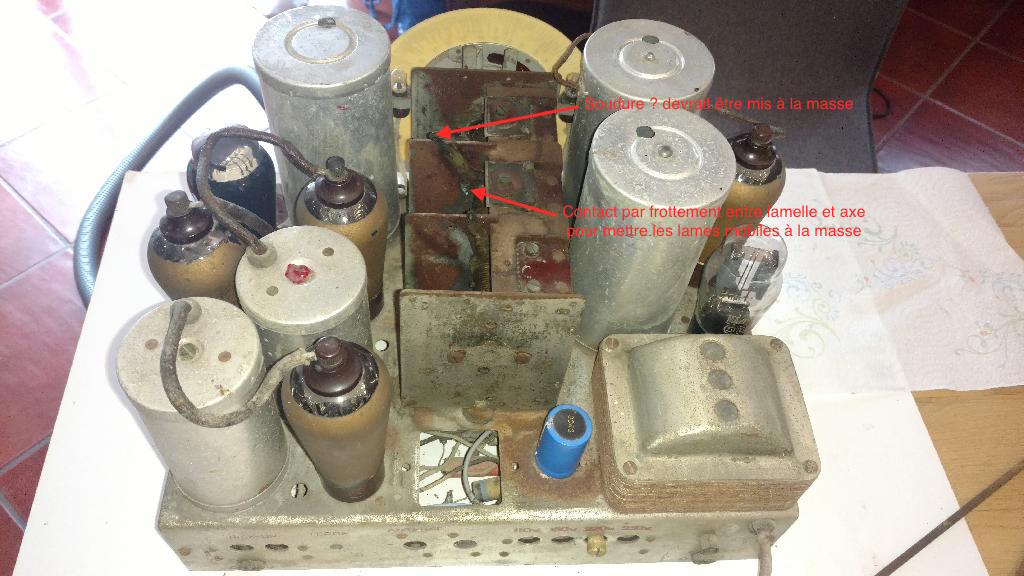

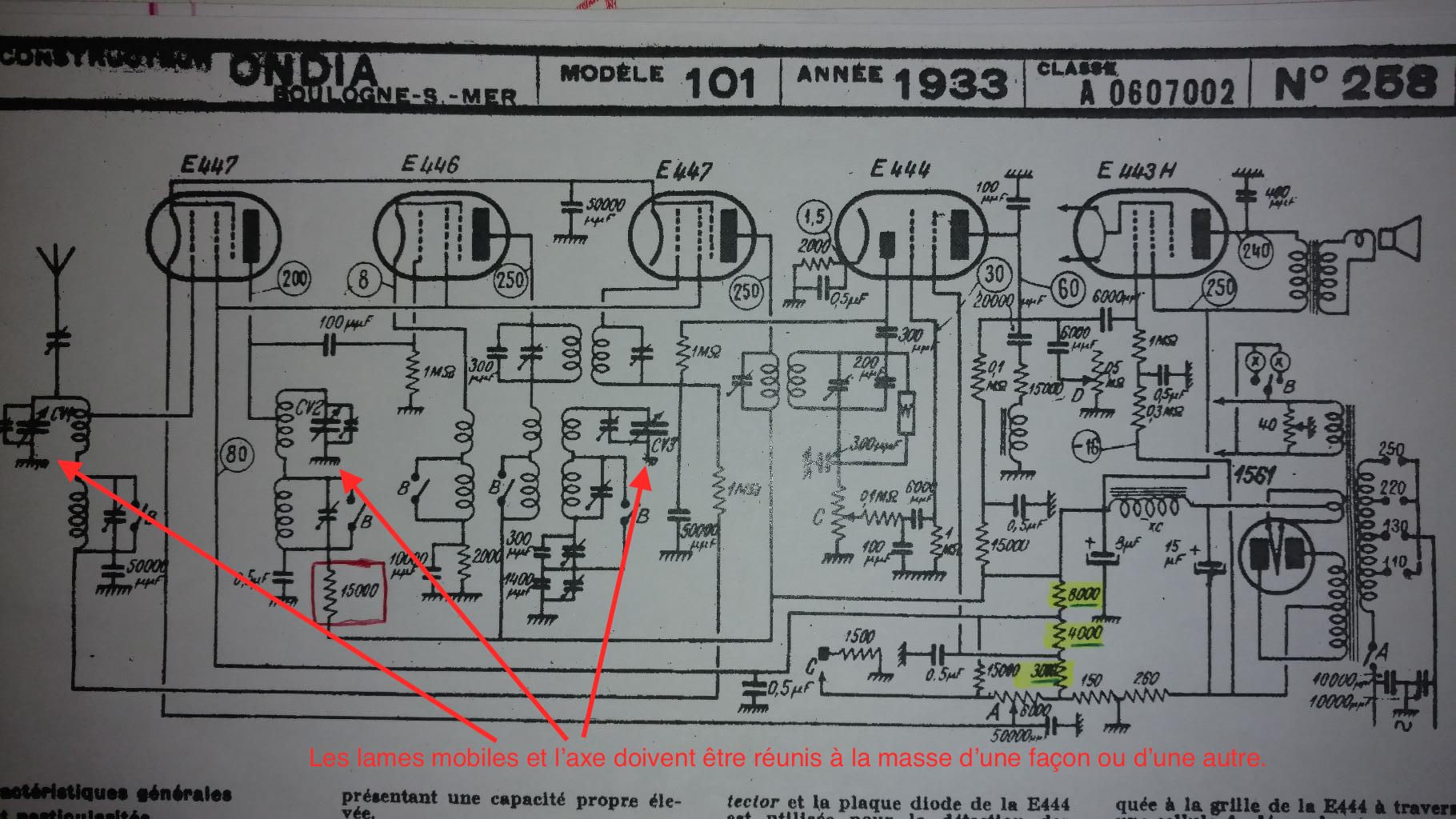

Sujet : Ondia 63 de 1933 Nouveau De americanradios  Le 08-03-2018 à 14:51 sta Pour la mise à la masse des lames mobiles, voir le schéma joint...

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 08-03-2018 à 23:40 sta Ok, toutes les lames mobiles sont bien à la masse contrairement aux lames fixe.

Sujet : Ondia 63 de 1933 Nouveau De americanradios  Le 09-03-2018 à 11:20 sta Reste à vérifier que les lamelles du contacteur de gamme à 2 position ne font pas de court-circuit avec la masse, en particulier le jeu qui est dans le circuit d'anode du premier tube.

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 09-03-2018 à 12:49 sta je regarde cela ce soir... Bonne après-midi.

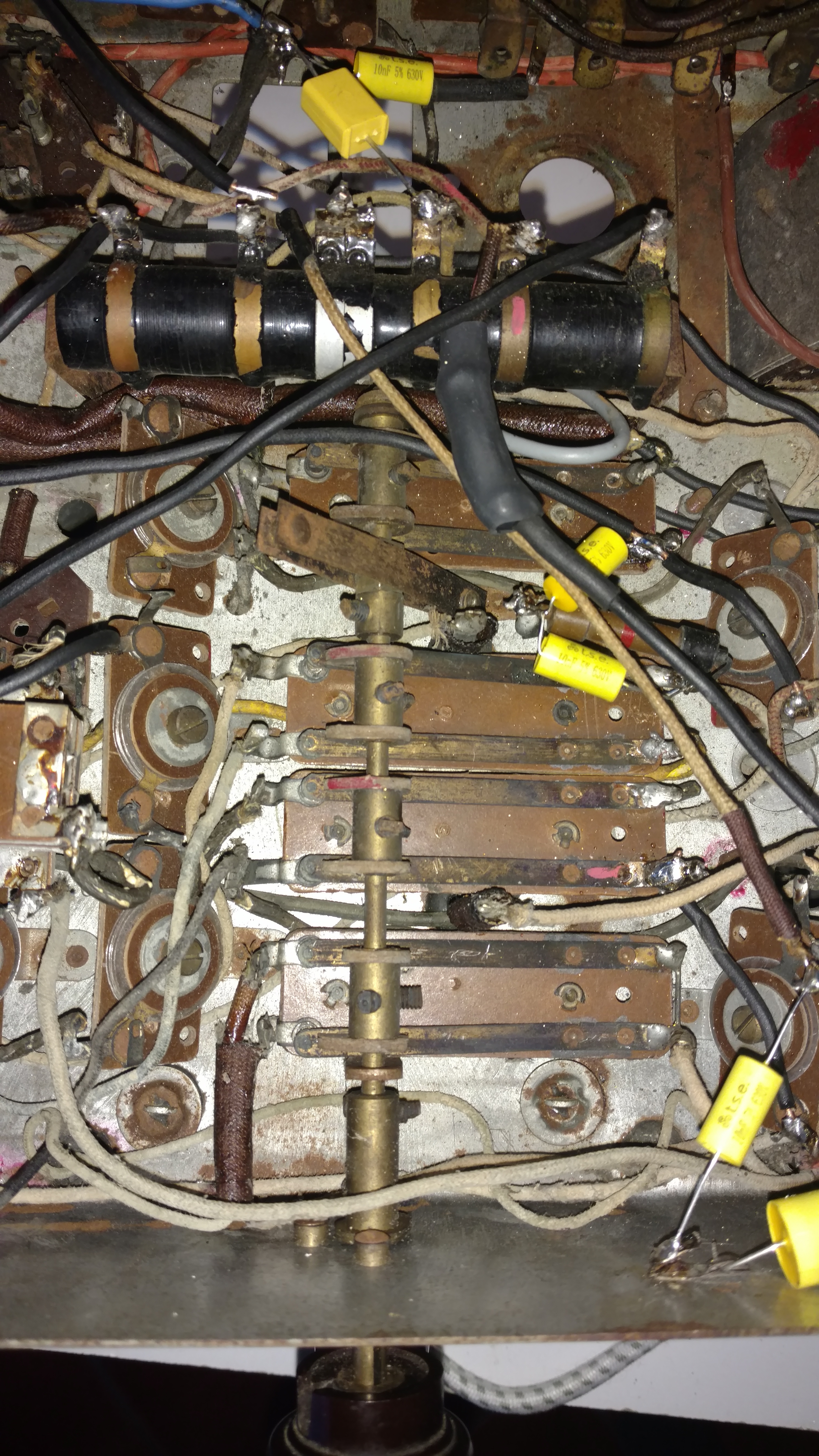

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 09-03-2018 à 20:00 sta J'ai effectivement une mass sur un de contact du contacteur à lamelle. Il s'agit du premier contacteur après la facade. Celui ci sert etablis le contact vers une lampe qui éclaire l'ecran des stations. Un fil relie egalement ce contact à une borne f de la première E447. Un autre fil relie cette meme borne f à un composant dont j'ignore le role juste sous l'arrivée de l'alimentation. Des photos pour comprendre.

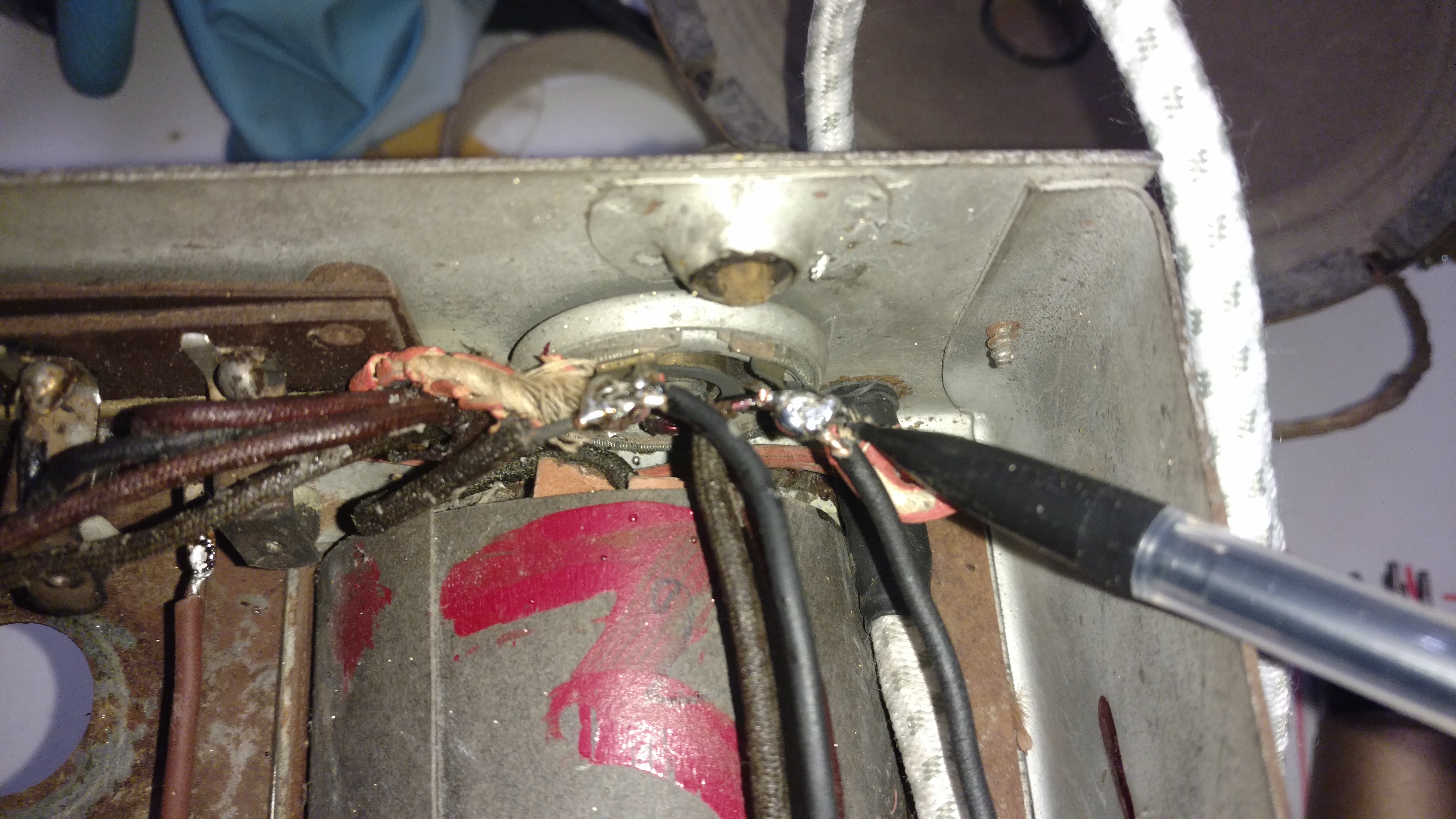

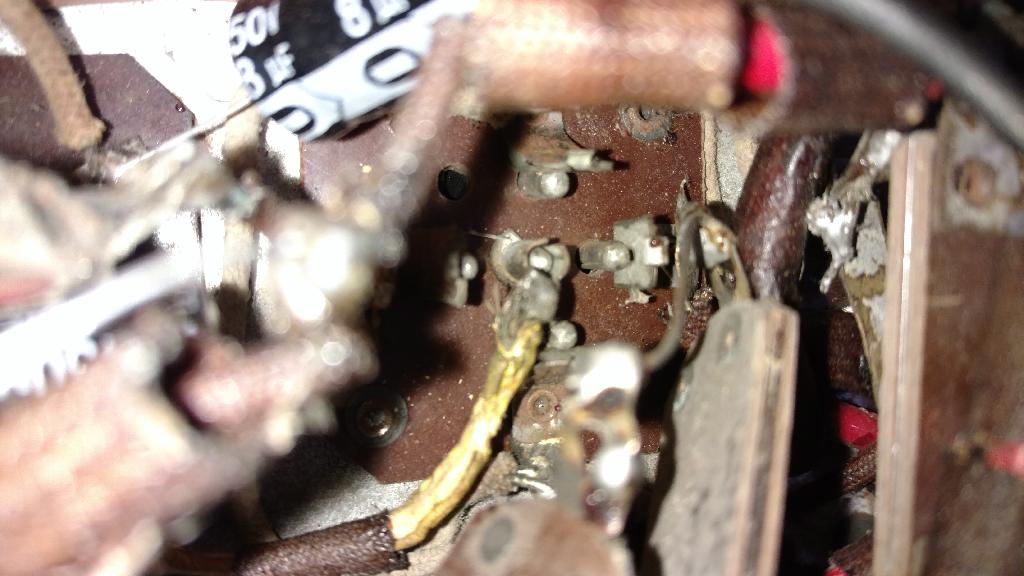

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 09-03-2018 à 20:09 sta La photo du composant mystère (pour moi)... Désolé pour ma mauvaise écriture, depuis le début de ce sujet je vous envoie les messages avec mon portable. Avec mes gros doigts, je galère un peu... Cote interieur châssis et côté arrière... La masse vient de là mais peut être que c'est normal ?

Sujet : Ondia 63 de 1933 Nouveau De blaisepascal  Le 09-03-2018 à 23:01 sta Bonsoir, Il s'agit du potentiomètre ''débourdonneur'' nécessaire pour la pentode à chauffage direct E443. Ses deux extrémités sont reliées aux bornes du filament et son curseur à la masse. Il sert à définir le point milieu du filament (qui fait office de cathode pour la E443) afin que son potentiel moyen soit nul. S'il est aussi relié à la E447, c'est que la ligne de chauffage est commune à toutes les lampes. Pascal

Sujet : Ondia 63 de 1933 Nouveau De americanradios  Le 09-03-2018 à 23:09 sta Bonsoir, Le composant inconnu est un potentiomètre qui est situé sur le circuit de chauffage des tubes et éclairage cadran ; son rôle est de mettre à la masse du châssis un point variable entre les fils de chauffage lampes. Ceci permet de diminuer la ronflette. Pas besoin d'y toucher pour le moment. Par contre, je ne vois pas du tout pourquoi le contacteur de gamme y serait relié... Est-il possible d'avoir une photo en gros plan de ce contacteur à lame ?

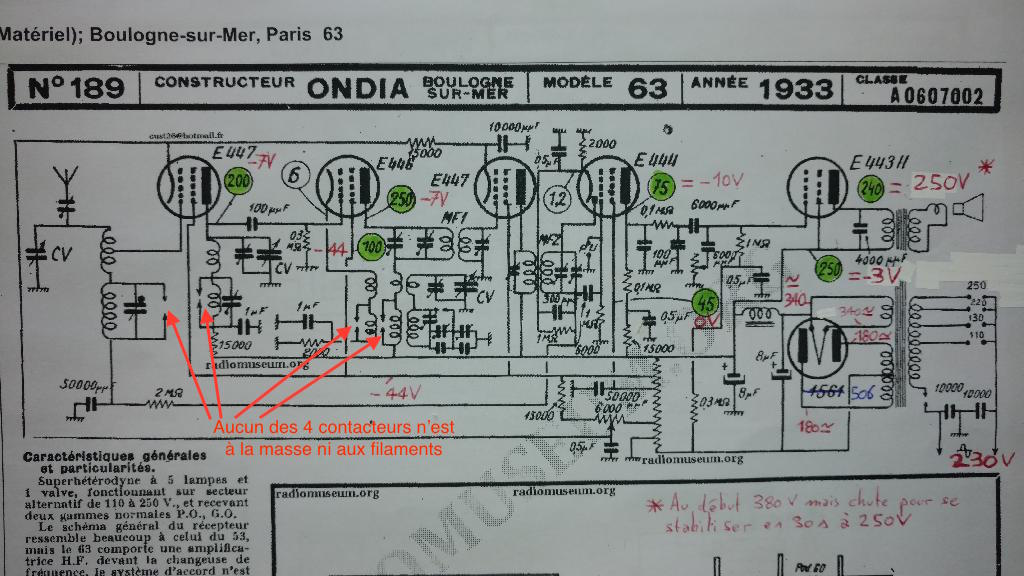

Sujet : Ondia 63 de 1933 Nouveau De americanradios  Le 09-03-2018 à 23:32 sta On voit sur le schéma qu'aucun des contacteurs à lames n'est à la masse ni aux filaments. Si ce n'est pas le cas il faut vérifier tout le câblage de chacun des contacteurs en suivant les fils. Un gros boulot un peu fastidieux mais nécessaire. Ce poste a dû avoir des interventions ''hasardeuses''...

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 10-03-2018 à 08:01 sta Sur le schéma, je ne vois pas ou est ce potentiomètre est situé, je n'ai pas une masse franche (0) sur l'ohmmetre sur le premier contacteur mais une faible résistance qui correspond a la valeur de résistance de ce potentiomètre sans doute, c'est peut-être normal en fait ? Ce contacteur est relié en direct à la borne f de la première 447 qui elle même est reliée en direct à ce potentiomètre. Donc vu que je fais mes test sans lampe, ce contacteur est relié en direct à ce potentiomètre (test contacteur ouvert pour m'affranchir du côté de la liaison resistive avec la masse. Les 2 bornes du potentiomètre ont aussi une valeur de résistance faible... Normal ou pas?

Sujet : Ondia 63 de 1933 Nouveau De jcj  Le 10-03-2018 à 08:18 sta Bonjour, ''Sur le schéma, je ne vois pas ou est ce potentiomètre est situé...'' Oubli sur le schéma. Il faut remonter au message du 20-02 à 10H57 ou f6cer propose un autre schéma ou le montage de ce potentiomètre sur le circuit des filaments doit être identique.

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 10-03-2018 à 08:24 sta Bon j'ai ecarté un peu les cosses du châssis de ce potentiomètre et la c'est bon je n'ai plus de masse entre contacteur et ce potentiomètre, par contre le fait que ce contacteur soir relié à ce potentiomètre, est-ce normal ?

Sujet : Ondia 63 de 1933 Nouveau De Pierre Roque  Le 10-03-2018 à 09:43 sta Bonjour à tous Le point milieu du potar est bien à la masse et les deux cotés du filament relier au contacteur Prendre en référence la partie alimentation du schéma ci-joint (en PDF). Cordialement Pierre  Fichier .PDF

Sujet : Ondia 63 de 1933 Nouveau De americanradios  Le 10-03-2018 à 23:31 sta Bonsoir, Merci beaucoup Pierre, ce schéma est plus clair en particulier l'attribution des contacteurs. 1 & 2 pour l'antenne, le suivant éclairage GO, le suivant éclairage PO, enfin 3, 4, 5, commutations PO/GO oscillatoire et mélangeur. Il est donc normal qu'il y ait un lien des contacteurs d'éclairage avec le circuit filaments.

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 12-03-2018 à 10:06 sta Parfait, j'attend d'avoir les composants pour remplacer les résistances bobinés du bloc coupées pour pouvoir poursuivre les investigations. Merci pour ce schéma qui complète bien les 2 autres. Si dans vos stocks qqun à 2 tubes E447...

Sujet : Ondia 63 de 1933 Nouveau De americanradios  Le 12-03-2018 à 23:10 sta Bonsoir, je pense que les resistances devrait arriver demain ou mercredi...

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 16-03-2018 à 12:22 sta Bonjour, je viens juste de recevoir les résistances. Encore MERCI, je vais pouvoir reprendre cette reconstruction...

Sujet : Ondia 63 de 1933 Nouveau De americanradios  Le 04-04-2018 à 22:30 sta Coucou... il en est où ce petit Ondia

Sujet : Ondia 63 de 1933 Nouveau De F5LJJ  Le 05-04-2018 à 07:49 sta Pas de nouvelle, bonne nouvelle comme on dit

Sujet : Ondia 63 de 1933 Nouveau De americanradios  Le 05-04-2018 à 23:08 sta Oui, il doit chanter alors...

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 07-04-2018 à 10:30 sta Bonjour, Désolé les amis et non je n'ai pas avancé. J'étudie un gros projet professionnel de création d'entreprise qui me prend beaucoup de temps. Je ne peu pas vous en dire plus pour l'instant mais dans ce lieu, si cela se concrétise, il me faudrait trouver un Jukebox restaurable pour y apporter une ambiance chaleureuse... Mes vielles radio prendraient part à la décoration également... Bon revenons au poste Ondia, j'ai un tout petit peu de temps ce week, je vais remplacer les résistances et voir ce que cela donne en tension. A très bientôt.

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 07-04-2018 à 13:07 sta Donc j'ai remplacé les 3 résistances HS du bloc de résistance j'ai refais le test suivant : ''''...laisser que la redresseuse, la finale BF et la 444. En touchant la grille G1 de cette dernière avec un tournevis, ça doit faire du bruit dans le HP, signe que la partie BF est OK'' Et là miracle ça craque dans le HP lorsque je touche G1 de la E444 et avec le bloc de résistance relié à la masse. Par contre les tensions sont toujours très très élevés (près de 500V) mais certain m'on dit plus haut que c'est normal. J'ai commandé 2 tubes E447 sur EBAY ce sera vraisemblablement la prochaine étape.

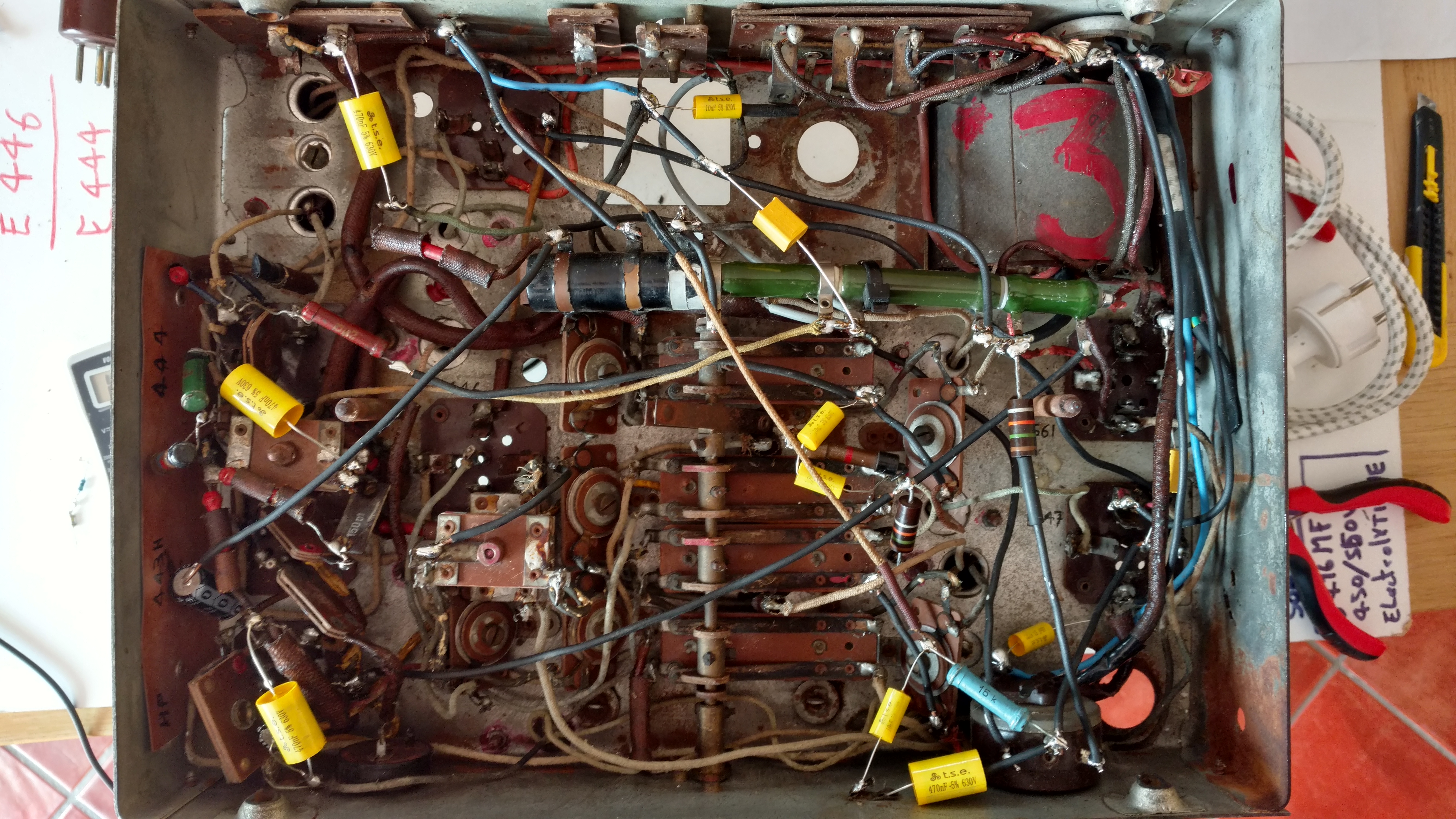

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 07-04-2018 à 15:59 sta En PJ, voilà ce que cela donne maintenant, je sais certains critiquerons les soudures mais si deja il pouvait fonctionner...

Sujet : Ondia 63 de 1933 Nouveau De F5LJJ  Le 07-04-2018 à 16:50 sta Bonjour à tous Alors si j'ai bien compris, le tubes en place sont: - oscillateur = E446 - accord = E447 - ampli HF = E447 - détection + BF = E444 - puissance = E443H - redresseur = 506 Vous utilisez bien ce schéma ? http://www.tsf-radio.org/… Faut partir sur le bon schéma pour faire un bon dépannage Cordialement

Sujet : Ondia 63 de 1933 Nouveau De Michel87  Le 07-04-2018 à 17:03 sta Bonjour, Côté soudures, les vôtres ne sont pas mauvaises. En revanche, celles qui sont sur une plaquette à côté du TA, probablement d'origine, sont épouvantables. Ce qui laisse rêveur sur la qualité du câblage constructeur.

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 09-04-2018 à 10:38 sta Bonjour, Oui j'utilise bien le schéma du modèle 63 les autres sont juste des complements comme par exemple pour les valeurs du bloc de resistances qui ne sont pas presentes sur ce schéma. Et oui le jeu de lampe et bien celui mentionné sauf pour la 506 car j'ai trouvé une 1561 comme indiqué sur le schema. Bonne journée.

Sujet : Ondia 63 de 1933 Nouveau De F5LJJ  Le 09-04-2018 à 12:12 sta Bonjour à tous Le poste fonctionne-t-il correctement sinon on peut envisager un dépannage via le forum? C'est pour cela que je vous disais si le jeu de lampes est correct et que vous utilisiez le schéma du modèle 63. Bon maintenant que l'on a de bonnes bases, on peut se lancer Cordialement Jean-Louis

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 09-04-2018 à 17:11 sta Non pour moi au moins les 2 E447 sont HS, elle font gling gling et de gros debris metaliques ce baladent à l'intérieur. Je vais en recevoir d'ici peu et la je pourrais poursuivre. En fait je part de très très loin vu le bidouillage hasardeux trouvé sur ce poste ainsi qu'un grand nombre de resistances Grillé. Je crois que jusqu'ici, toutes les pannes possibles ce trouve concentrées sur ce poste. Relire les messages plus haut pour comprendre. Mais bon j'avance un peu à chaque fois. 😁

Sujet : Ondia 63 de 1933 Nouveau De F5LJJ  Le 09-04-2018 à 19:37 sta On va attendre le changement des 2 E447; A plus tard JL

Sujet : Ondia 63 de 1933 Nouveau De americanradios  Le 09-04-2018 à 21:58 sta Super... on a hâte. Mais c'est certain, il va chanter de nouveau !

Sujet : Ondia 63 de 1933 Nouveau De Cust26  Le 13-04-2018 à 18:52 sta Bonsoir, j'ai reçu les 2 E447 hier soir mais il y a encore quelque chose qui cloche. Les tensions aux grilles de toutes les lampes dépasses les 350V, le HP hurle et cela ce calme lorsque je débranche la masse relié au bloc de résistance. Bon je vais vous avouer que cette radio est en train de me faire tourner en bourrique il dois encore y avoir une masse quelque part mais je n'ai plus le temps de m'en occuper. Je pense que je vais la remiser ou la confier à quelqu'un qui a plus de temps et connaissances que moi pour s'en occuper.

Sujet : Ondia 63 de 1933 Nouveau De F5LJJ  Le 15-04-2018 à 08:21 sta Dommage, on aurait aimé le dépanner sur le forum
