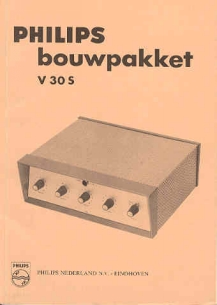

Bonsoir, je recherche toujours le document concernant le kit PHILIPS/MBLE V30S. Je joint une photo du document tant recherché.....Je sais que parfois en mettant le message une deuxième fois, d'autres personnes le découvrent.....c'est vraiment pas croyable de n'absolument rien trouver sur le net....J'ai été bruler un cierge a l'église.....l'espoir fait vivre.

Yves

C'est vieux, pas beaucoup diffusé, c'est un peux normal Yves que tu trouve rien pour l'instant    , patience, mais bon le schéma est vraiment basique !!

Pierre

Salut Yves,

Et si tu mettais une annonce sur un forum hollandais ou néerlandophone ?

Puisque le manuel est en néerlandais...

Merci a vous deux pour votre soutient, mais j'ai essayé aussi ce type de démarche Pierrot, mais sans aucuns résultats....pffff. Cela devient lourdingue.... Cela fait des semaines que je me bat avec le net et gogole et compagnie. Ne me dites pas que ce document personne ne le possède....c'est hallucinant. Sur PHILIPS on trouve pratiquement tout sur les appareils a tubes....sauf ce petit ampli bien sûr. Bon, je retourne voir dans ma bal si pour les dernières pistes il y a quelque chose qui bouge!!!

Yves

Bonjour,

Pour Jean Roland, superbe site que j'ai "épluché" jusqu'a l'os.....mais rien trouvé sur l'ampli, mais avec les liens fournis par ce site, j'ai envoyé une bonne dizaine de mails.....

Pour René, merci beaucoup pour t'on aide, cela me fait bien plaisir.....

Pour Jean-Pierre, j'espère de tout coeur que tu vas trouver quelque chose.....encore merci pour tes recherches.....

Pour Moi, heuuuuuu rien, sauf de la patience.....

Yves

Bonsoir, je suis vraiment super content de vous tous....c'est agréable de se sentir aidé par des "potes"....

Pour Thierry, donne moi un lien stp, car je sais plus ou donner de la tête avec tous les questions et autres que j'ai envoyés et sites visités!!!!

Yves

Bonjour Thierry, tout d'abord un grand merci....  c'est qui ce Léo, un gars que tu connais?  Il me semble que j'ai contacté cette personne via mail!!!!!

Yves

Salut Jean-Pierre, ben non, et cela me donne vraiment l'impression que ce que j'ai acheté n'est pas si courant que cela!!! Cela fait 15 mails d'envoyés et tous on répondus.....PAS LES DOCUMENTS!!!! Je me suis inscris sur ce forum et je vais aussi mettre a mon nom une demande sur cet ampli.....et on verra bien la suite, mais j'attend que le WEBMESTRE m'en donne l'autorisation.....faut que ma demande passe la douane

Yves

En fait je crois que c'était un montage devinette pour les calés !!

Pierre

Ouais Pierre, mais moi je suis pas calé....en tubes comme toi, et j'aime bien avoir les documents d'origine, comme toi   et dois-je retourner toute la Hollande, je trouverai ces documents ça je te le jure.....  Mais je rale quand même de ne pas trouver plus facilement ce document, et pourtant le net est visité de long en large et en travers.....  mais y a tellement de sites.....

Yves

Impatience = vilain défaut!!!       !!

Pierre

  .......

Yves

Des nouvelles, mes recherches continuent sur la toile et particulièrement en Hollande....je sais pas pourquoi...  Encore pas mal de messages envoyés, mais rien de positif pour l'instant!!!! Je découvre aussi pas mal de super sites sur la TSF....en Néerlandais....J'ai pas gardé un lien qui n'est pas mal du tout....J'espère bientôt vous apporter de bonnes nouvelles.

Ici: http://www.nvhr.nl/frameset.htm?&ContentFrame

Yves

"J'ai gardé un lien" pffff

Yves

Bonsoir Jacques, j'ai aussi envoyé un mail il y a quelques jours.....au fait, toi aussi tu as des photos qui ne passent pas sur ce site (comme celle bien entendu du V30S)?

Merci de ta démarche!!!!

Yves

Bonjour Jacques, aussitôt dit aussitôt fait.....  J'espère que cette personne pourra m'aider....c'est quand même curieux la rareté de ce document!!!!!  J'ai pas de chance sur ce coup....Des photos très détaillées de l'intérieur de l'appareil serais aussi bien pour pouvoir le monter!!!!

Yves

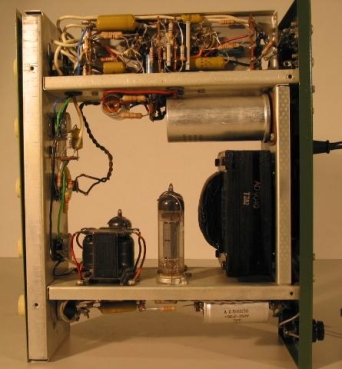

Tu peux t'inspirer du site plus haut pour le montage, on y vois quelques amplis de la même trempe que le tient !!

Pierre

Les cloisons comme sur le tient non ??!!

Pierre

Pierre, j'ai encore regardé mon kit hier et le montage du chassis ne pose pas de problème, mais c'est au niveau des transfos que je cale et je ne veux surtout pas faire de conneries sur cet ampli, un mode d'emploi est préférable a mes yeux. Je pourrai "bricoler" et m'inspirer des schéma trouvés sur le net, mais ce n'est pas ma façon de travailler, je préfère avoir soit des photos du chassis ou le nec plus ultra, le document d'origine......Comme j'ai d'autres travaux de restauration en cours, je laisse prendre la sauce et patiente.....Pour la disposition des cloisons, ce n'est pas tout a fait comme dans le V30S.....il est spécial, quoi!!!!!

Yves

Y a peut-être de l'espoir, j'ai reçu ce mail aujourd'hui.....Si quelqu'un peut le traduire mieux que gogole cela serai parfait!!!!

Dag Yves,

Ja wij willen U best wel helpen. Maar het is nog al wat om even
een heel boekwerk in te scannen.We zijn wel van plan om dat op termijn
te doen. Een van de redenen waarom dat dat nog niet is gebeurd is omdat we
de kwalitiet van onze scanner slecht vinden. we hebben al eens kontakt
gehad met een drukkerij daar over, maar heb dat tot op heden niet
doorgezet. Zij hebben n.l machines die dat goed en snel kunnen en er
meteen een PDF file van maken met een veel betere kwalitiet dan wat ik
bereik.
We kunnen U dus niet op korte termijn helpen.

vr gr Martin

Yves

Si c'est au niveau des transfos que tu cale Yves, fait nous quelques photos, on pourra peut être t'aider à ce niveau !!

Y a t'il un correcteur de tonalité prévu sur cet ampli ?

Pierre

Bonjour Pierre, oui il y des réglages: BASS-TREBLE-BALANCE-VOLUME par doubles potentiomètres, les composants sont doublés (c'est évident pour la stéréo!!!!)  suis-je bête....  Plus sérieusement, j'ai été voir des schémas sur le net et c'est effectivement super classique, mais aucun n'est proposé avec un réglage de tonalité....je pense que c'est super facile a construire, mais il me faudrais au moins un schéma complet, pour le reste je pourrai me débrouiller seul...enfin je crois!!!

Yves

J'ai des schémas classique avec ECL82 et ECL86, mais malheureusement sans correcteurs de tonalité, je pense que ce doit être un classique correcteur de Baxandal !

Le redresement est effectué par une valve ?

Pierre

Oui Pierre, une EZ80....toute neuve!!!

Yves

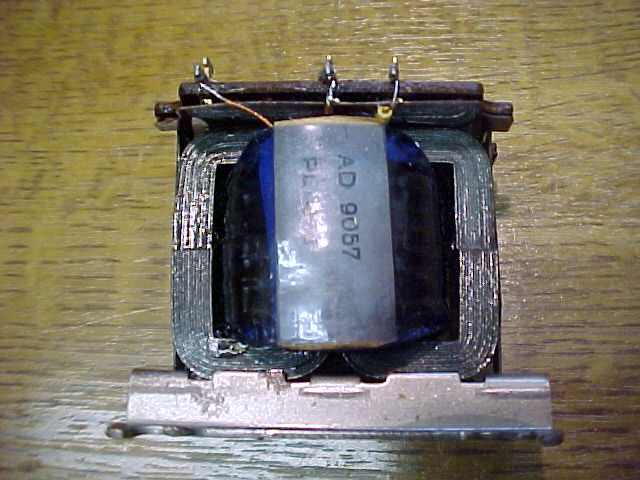

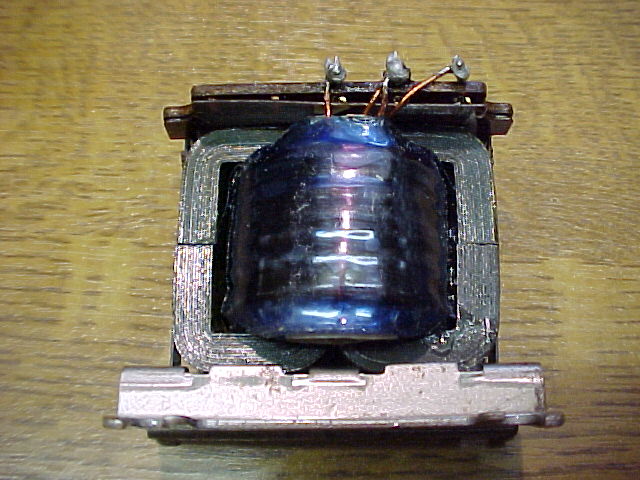

Les transfos de sorties sont des AD9057 du côté des "gros" fils j'ai entre la borne 1 et 2 = (1 ohm) 1 et 3 = (1,3 ohm) 2 et 3 = (1,2 ohm) et du côté des "fins" fils j'ai entre la borne 1 et 2 = (316 ohms)  1 et 3 = (541 ohms)  2 et 3 = (225 ohms)....

Yves

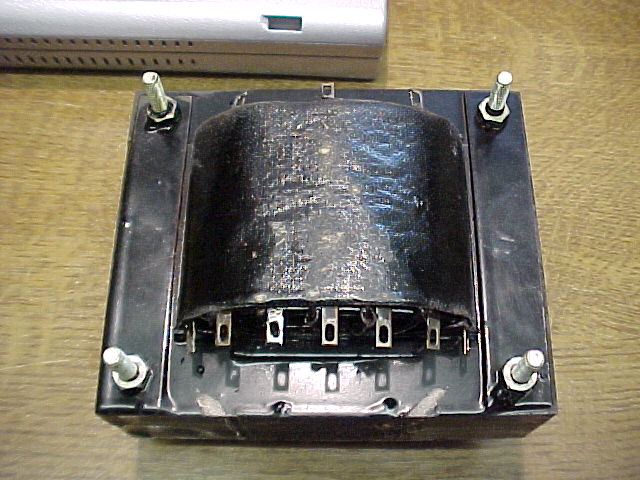

Pour le transfo d'alimentation AD9040:

Primaire: deux enroulements avec point milieu pour le branchement en 110 ou 220V

Secondaire: deux enroulements avec point milieu pour la haute tension 2X345V a vide.

Secondaire: deux enroulements séparés pour le chauffage filament et éclairage témoin 2X7V a vide.

Tests effectués sous tension avec lampe en série....

Yves

Pas mal  pas mal,  circuits C en plus , ehh ben on se prive de rien   !!!

Par contre la HT du transfo d'alimention me parrait balaize, belle résistance de chutte en perspective !!, y à pas de self de filtrage ?

Pour les transfos de sortie je pense qu'il y à 4, 8, et 16 ohms !!, une prise au primaire, peut être pour de l'ultralinéaire !!!

Pierre

Bonsoir Pierre, ben non il n'y a pas de self, n'y de grosse résistance, mais attention ces tensions sont relevées a vide!!!

Yves

Peut être mais regarde les datasheet de l'ECL82, les tensions plaque ne sont pas énorme !!

Par précaution il faudra peut être que tu fasse des essais avec une résistance chutrice !!

Pierre

Attention Pierre les tubes sont deux ECL86 et une EZ80 . Pour l'ECL86 tensions plaques = 230V max, et puis il y le passage dans la EZ80 qui réduit pas mal les tensions je pense?

Yves

Alors ça roule    !

Pierre
