| Sujet : Schaub-Lorenz Touring T30 Nouveau | De mignon Le 18-08-2008 à 08:32 sta |
|
Bonjour à tous et bonne vacances pour ceux qui y sont encore.

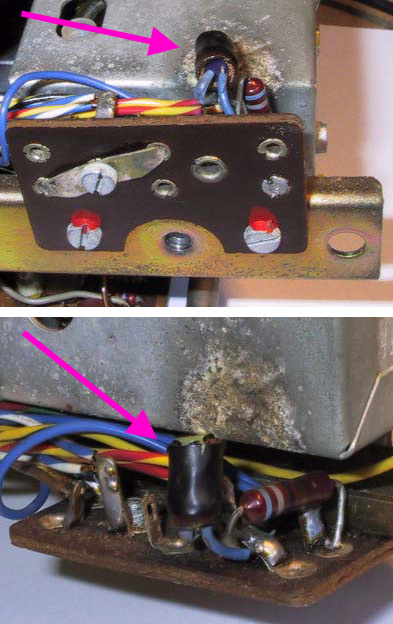

Je viens de récupérer ce poste à transistors (oui je sais c'est pas des lampes). Il reçoit très faiblement à peine audible et avec une forte distorsion. Je vais vérifier les condos, mais un composant me pose question. Voir la photo. De taille d'un transistor genre OC il est monté en série avec une résistance de 82 ohms. Cela semble être dans le circuit d'alimentation en position auto-radio. Et à quoi servait ce genre de répartiteur? C'était la mode chez les allemands de pouvoir brancher les postes dans les voitures.
Qu'en pensez-vous? c'est sur qu'avec un schéma j'arriverais plus facilement à comprendre.
Merci de votre aide
| |
|
| Sujet : Schaub-Lorenz Touring T30 Nouveau | De mignon Le 18-08-2008 à 08:34 sta |
|
J'oubliais de préciser que, vu les traces, ce composant devait chauffer.
|
|
| Sujet : Schaub-Lorenz Touring T30 Nouveau | De picadilly Le 18-08-2008 à 11:03 sta |
|
Bonjour à tous.
Cetait une Zenerdiode St.300 = Z 4/5.
|
|
| Sujet : Schaub-Lorenz Touring T30 Nouveau | De Jacques (webmestre) Le 18-08-2008 à 11:41 sta |
|
Schéma du touring T30, ça doit pouvoir se faire
|
|
| Sujet : Schaub-Lorenz Touring T30 Nouveau | De picadilly Le 18-08-2008 à 16:45 sta |
|
Bonjour.

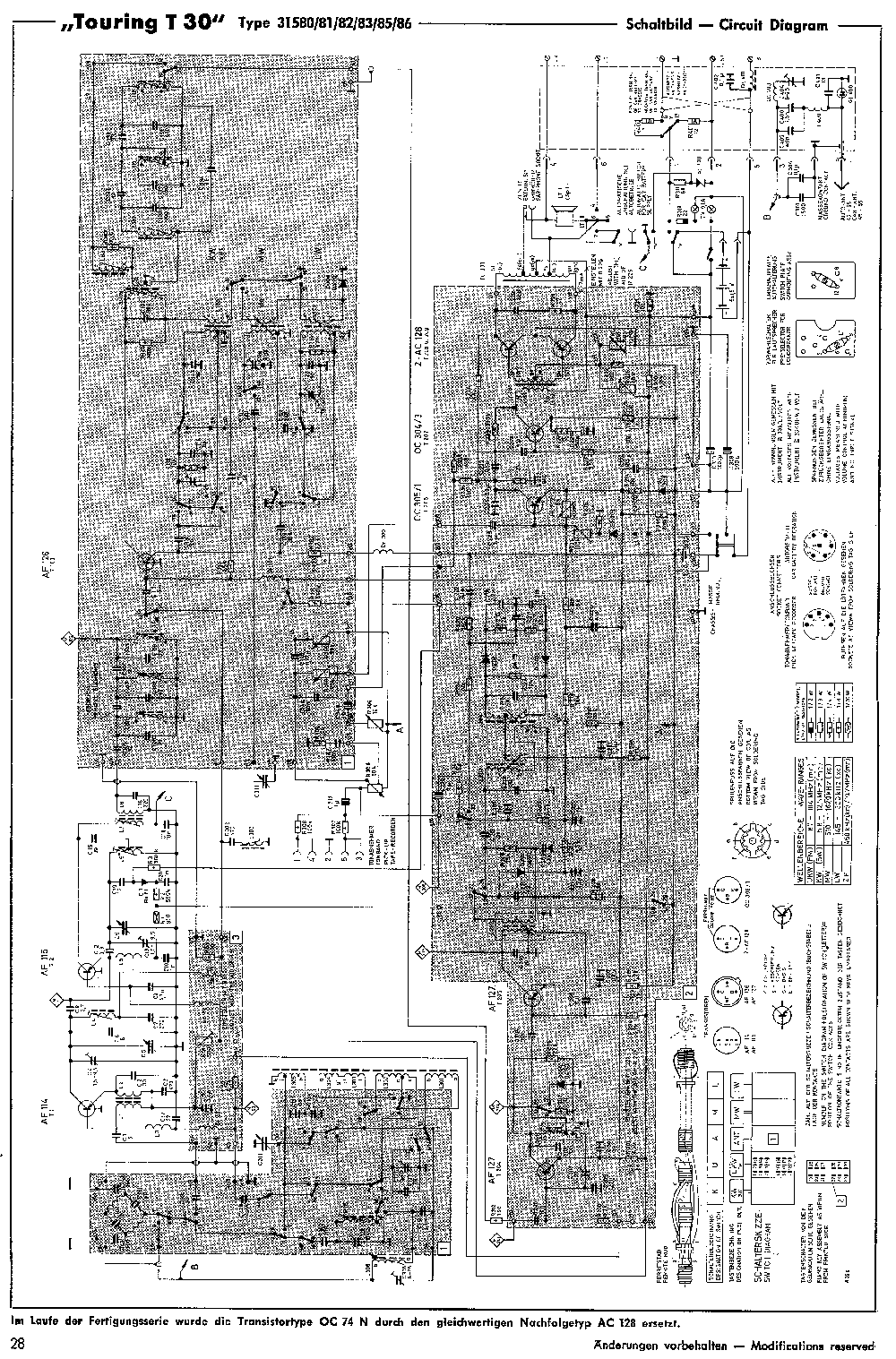

Voici le schema du Schaub-Lorenz T30
| |
|
| Sujet : Schaub-Lorenz Touring T30 Nouveau | De mignon Le 18-08-2008 à 20:33 sta |
|
Merci pour le schéma.
Je n'ai plus qu'à trouver d'où vient la distorsion. Elle diminue avec la tension d'alimentation.
Très forte à 7,5V (tension nominale) et beaucoup plus faible à 5V. ![[:??:]](s11.gif)
|
|
| Sujet : Schaub-Lorenz Touring T30 Nouveau | De YM Le 18-08-2008 à 23:04 sta |
|
Ne voit on pas trois piles de 1,5V du côté d'en haut à droite ?
Ce serait alors la tension d'alim nominale: 4,5V.
C'est cohérent avec la tension de la diode zéner qui serait serait tout simplement détruite ?
Yves.
|
|
| Sujet : Schaub-Lorenz Touring T30 Nouveau | De picadilly Le 19-08-2008 à 00:04 sta |
|
Bonsoir.
La St.201 doit etre remplaceé par deux 1N4004 et un condensateurs de 1 microfarad, vois le pdf file.
| |
|
| Sujet : Schaub-Lorenz Touring T30 Nouveau | De mignon Le 20-08-2008 à 20:26 sta |
|
Bonsoir et merci pour vos conseils.
Je ne suis pas chez moi et ne peut faire les modifications préconisées.
J'ai bien identifier la pile de 1,5V parmi ce fratras de fils. A croire que les concepteurs de ce poste ont appris leur métier chez Philips.
Plus sérieusement, la modification demandée correspond-elle à la génération d'une tension pour la polarisation, un peu comme sur un poste à lampes?
|
|
| Sujet : Schaub-Lorenz Touring T30 Nouveau | De Masterorion Le 20-08-2008 à 20:31 cms |
| |
|
| Sujet : Schaub-Lorenz Touring T30 Nouveau | De Pierrot du 82 Le 20-08-2008 à 21:10 cms |
| |
|
| Sujet : Schaub-Lorenz Touring T30 Nouveau | De Masterorion Le 20-08-2008 à 21:14 cms |
| |
|
| Sujet : Schaub-Lorenz Touring T30 Nouveau | De Jean Roland Le 20-08-2008 à 21:44 sta |
|
Sur un Week-end T30L, que j’ai restauré, j’ai fait différents essais pour remplacer l’accu de polarisation.
En fait, deux diodes 1N4148 sont largement suffisantes en remplacement de ce dit accu, diodes que l’on trouve très facilement. Le condensateur électrochimique en parallèle sur les diodes n’est pas nécessaire. Après essais de plusieurs valeurs de capacités, à partir de 10 micros, des accrochages apparaissent dès la mi-course du potentiomètre volume.
Après restauration, j’ai fait des essais en utilisation journalière pendant plusieurs semaines, et, pour l’instant, le poste fonctionne toujours à merveille.
|
|
|
