| Sujet : pF Nouveau | De larascasse70 Le 22-09-2008 à 20:45 cms |
|  |
Bonsoir tout le monde
Est-il possible de fabriquer (a moindre coût) un capacimetre qui lit les pF.
Peut-être un schema?
Merci a vous
Michel
| |
|
|
| Sujet : pF Nouveau | De jackoe Le 22-09-2008 à 20:53 sta |
|
A moindre coût ? Voir du côté de Beijing, hélas ...
|
|
| Sujet : pF Nouveau | De YM Le 22-09-2008 à 21:40 sta |
|
Récupérer un Grid Dip  et le tour est joué !
Yves.
|
|
| Sujet : pF Nouveau | De larascasse70 Le 22-09-2008 à 21:45 sta |
|
Il faudrait expliquer ce que c'est ![[:??:]](s11.gif)
michel
|
|
| Sujet : pF Nouveau | De ON5MJ Le 22-09-2008 à 21:52 sta |
|
Un grid dip est un oscillateur à bobinage externe dont le cadran calibré sert à estimer la fréquence de résonance d'un circuit LC externe par couplage non serré. On peut aussi s'en servir pour mesurer par comparaison ou par graduation du cadran de petites valeurs de capacité.
|
|
| Sujet : pF Nouveau | De larascasse70 Le 22-09-2008 à 22:00 cms |
| |
Merci pour l'explication. Il faut que je trouve autre chose , trop complique pour moi
Cdlt Michel
| |
|
|
| Sujet : pF Nouveau | De J-François Le 23-09-2008 à 07:16 sta |
|
Bonjour
Sur ce lien un appareil :http://www.aade.com/lcmeter.htm#specs
un appareil simple avec un PIC dont le montage à été décrit dans une revue
(il faut que je recherche... ce matin départ pour le pro avant tout !)
Il donne pleinement satisfaction à tout les gens qui l'ont réalisé et pour un cout très modeste...
Bonne journée
J-François
![[:Hi:]](s12.gif)
|
|
| Sujet : pF Nouveau | De YM Le 23-09-2008 à 10:27 sta |
|
Euuuuh ! ! !
Un grid dip plus compliqué qu'un PIC ? ? ?
Et ça a bien d'autres usages en radio.
Ca remplace (presque) une hétérodyne, on peut vérifier les oscillateurs, etc, etc ...
On doit en trouver encore dans les décharges ou les brocantes
Heathkit en faisait, aussi sous la marque Retex Kit.
J 'ai eu un Radio Controle à oeuil magique, et il m'en reste un à transistor de marque VOC.
Attention, ne pas acheter sur une brocante sans le jeu de bobines ! ! Ca n'a aucune valeur.
Yves.
|
|
| Sujet : pF Nouveau | De ON5MJ Le 23-09-2008 à 11:17 sta |
|
Michel est peut-être débutant et ce jargon lui semble sans doute compliqué alors que c'est simple. Il aura le choix entre construire un Grid dip et une capacimètre . Ou a en acheter tout monté.
|
|
| Sujet : pF Nouveau | De YM Le 23-09-2008 à 13:14 sta |
|
|
|
| Sujet : pF Nouveau | De J-François Le 23-09-2008 à 17:17 sta |
|
Bonsoir ;
C'est vrai que le Pic n'est pas très "Vingtage"et la question
était orienté Capacimetre et non Labo tout en un !
Le lien de la réalisation (et non une revue comme annoncé ce matin)
http://f6bon.albert.free.fr/lcmetre.html.
Je peux lui programmer le Pic si soucis il y a.
Reste à faire le circuit et rassembler les composants
L'étalonnage est néant et le résultat honnorable pour l'investissement.
J-François
|
|
| Sujet : pF Nouveau | De larascasse70 Le 23-09-2008 à 21:16 cms |
| |
Bonsoir
ON5MJ a raison, j'opterais certainement pour la troisieme solution. En plus des termes barbares voila que vous m'envoyez apprendre l'anglais , he ben !!!!!!!
Lorsque je recupere des composants, j'ai du mal a trouve les bonnes valeurs malgre ttes les explications sur les condos.Jusqu'a nF c'est bon avec un multimetre "Fluke 175".
Bonne soiree. Michel
| |
|
|
| Sujet : pF Nouveau | De Jean Roland Le 23-09-2008 à 22:31 sta |
|
Pourquoi ne pas s’équiper du pont RLC MW1008 de chez MW Instruments ? Il sait presque tout mesurer comme par exemple les capas de 0,001pF à 10000uF. Il est à monter soi-même (autant que l’on soit soigneux et un tantinet connaisseur), mais aussi, il est livré fini monté et étalonné. Le site se trouve ici, pour l’instant, il est en en reconstruction.
|
|
| Sujet : pF Nouveau | De Rene95 Le 24-09-2008 à 00:26 sta |
|
Bonsoir à tous,
Cela fait déjà longtemps que le site MW instruments est en reconstruction.
J'avais acheté à Michel, le patron de cette micro-entreprise, son transistormètre et son fréquencemètre et je lui avais promis de lui acheter également le pont RLC.
Mais il m'avait expliqué que sa petite boîte devait changer de statut fiscal et que ce n'était pas gagné pour continuer, mener de front la gestion, la conception des produits et la maintenance de son site Web.
Espèrons qu'il pourra proposer bientôt de nouveau à la vente ses excellents kits.
Cordialement
René
|
|
| Sujet : pF Nouveau | De Rene95 Le 24-09-2008 à 00:39 sta |
|
Sinon du côté de Beijing, il y a cela :
Capacimètre chinois
Très bien d'ailleurs, je l'ai acheté, j'ose l'avouer
|
|
| Sujet : pF Nouveau | De Jean Pierre T Le 24-09-2008 à 01:23 sta |
|
Bonjour René....
L'a pas l'air mal le petit chinois...16.99USD...
Ca fait le tout à combien avec les frais de port? car pour les voir il faut s'inscrire..
J'avais jadis monté un capacimetre en kit il y a 30 ans...impossible de mettre la main dessus après plusieurs déménagement..
Cordialement
Jean Pierre T
|
|
| Sujet : pF Nouveau | De Jpg Le 24-09-2008 à 10:29 cms |
| |
Identique au petit Chinois......moins de voyage à faire....très bon fonctionnement.
Livraison rapide. (Selectronic)
Jpg
| |
| |
|
| Sujet : pF Nouveau | De Pierrot du 82 Le 24-09-2008 à 14:38 cms |
| |
Le capacimètre c'est bien, quand le condo est parfait !
Dès qu'il a un peu de fuites, la mesure devient fantaisiste...
Mettez une résistance de 1 MOhms en parallèle sur le condo et regardez le résultat !
La meilleure mesure se fait au pont, mais c'est plus cher.
Jean-Pierre peut utiliser le pont Philips Philiscope GM 4144, il est fait pour ça, il y a aussi les "Capacitor Checker" Heathkit C-3, IT-11 et IT-28 qui sont des ponts de capa.
| |
|
|
| Sujet : pF Nouveau | De jackoe Le 24-09-2008 à 15:50 sta |
|
Par contre en ce qui concerne le voyage plus court du capacimètre de Jpg, j'ai des doutes ...
|
|
| Sujet : pF Nouveau | De Jean Pierre T Le 24-09-2008 à 17:18 sta |
|
Pierrot du 82...quelle mémoire... j'avoue ne guère m'en servir de ce pont Philips....
De plus il n'est pas aussi "portable" et petit que ceux made in "Beijing".... je ne m'en sert que pour les chimiques HT....
Jean Pierre T
|
|
| Sujet : pF Nouveau | De larascasse70 Le 24-09-2008 à 20:36 cms |
| |
Bonsoir.

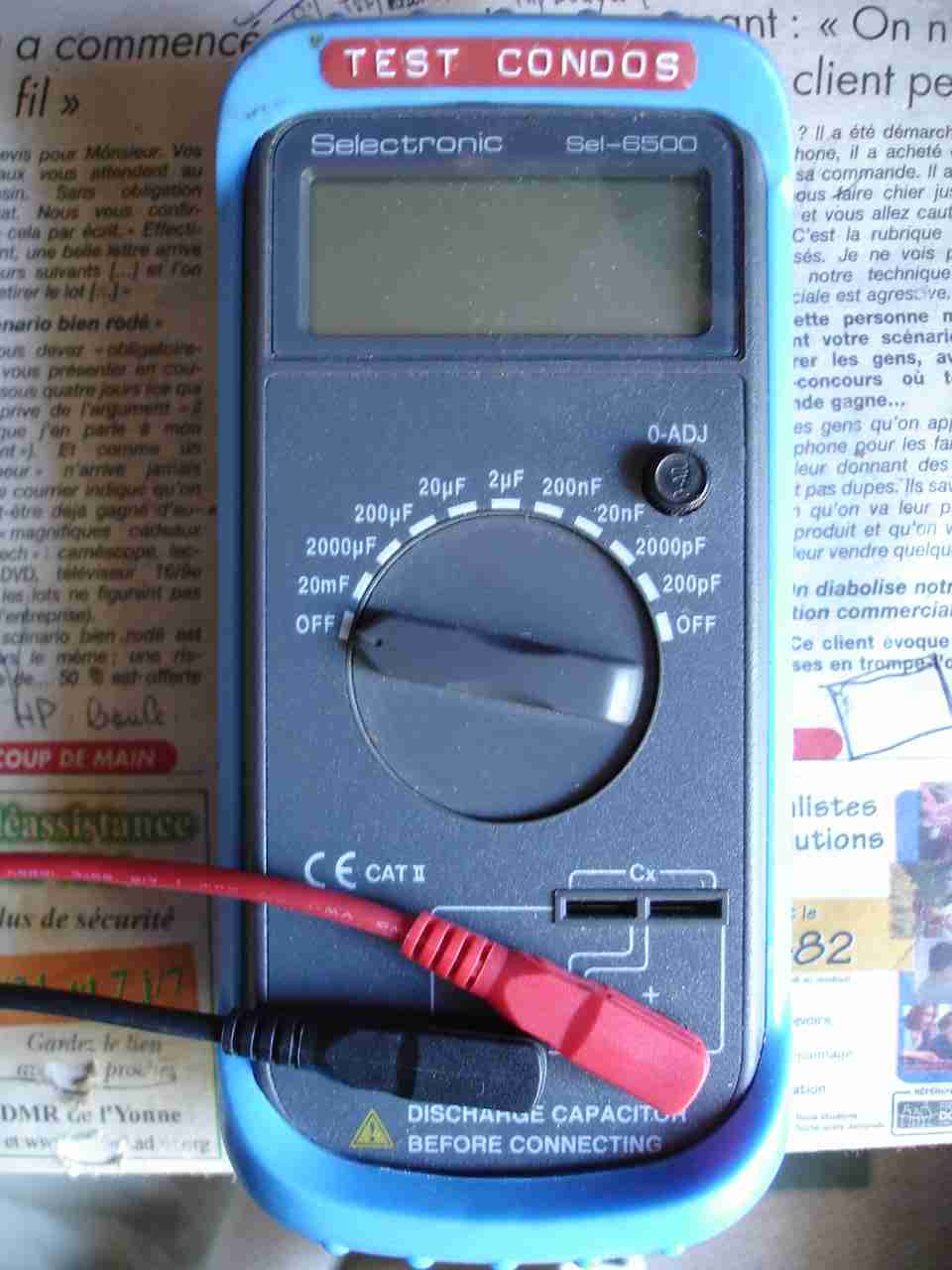

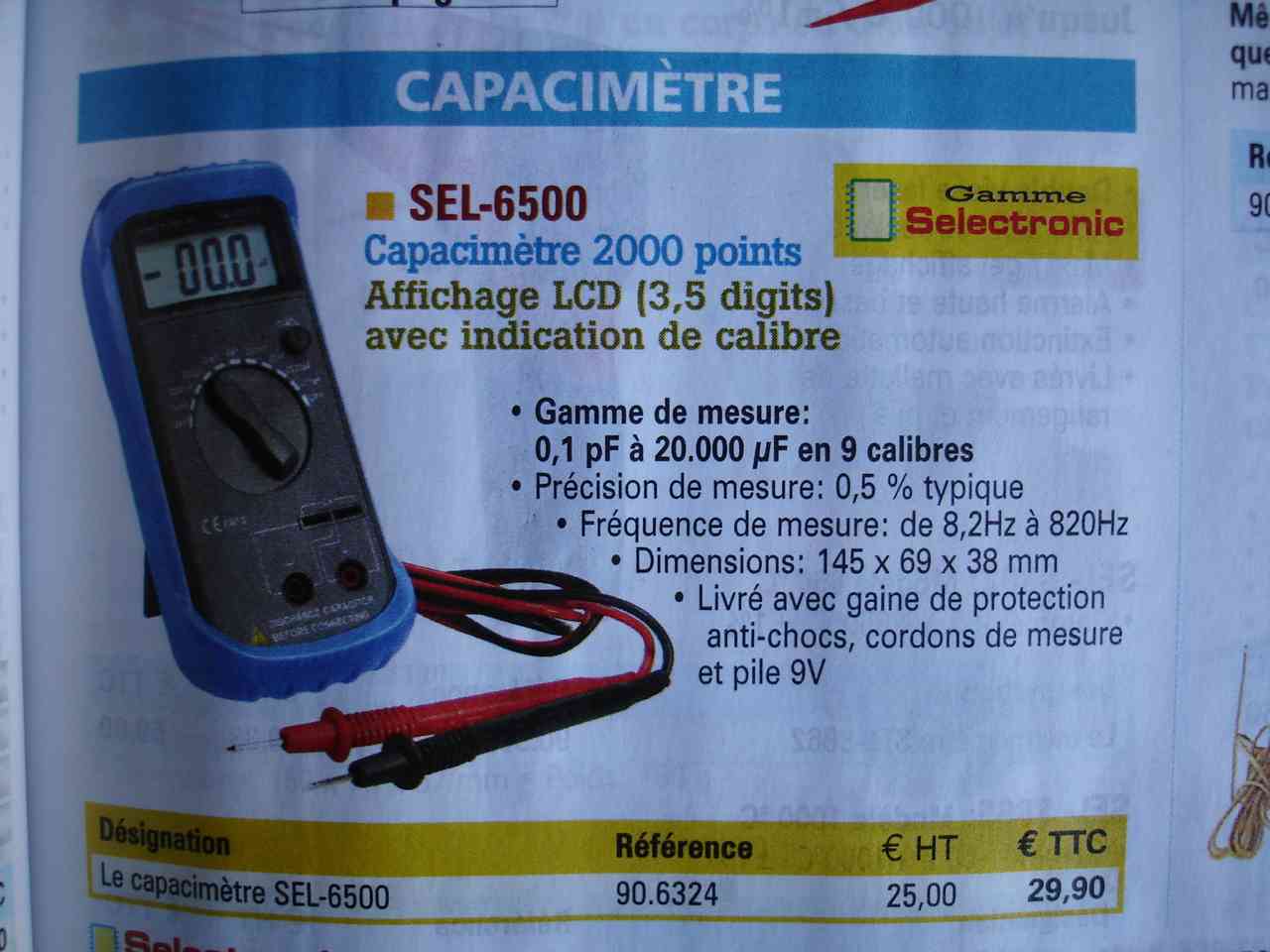

Pas mal du tout le capacimetre de chez "Selectronic'. A l'occasion d'une commande :je vais y reflechir.
Michel
| |
|
|
| Sujet : pF Nouveau | De J-François Le 24-09-2008 à 22:39 sta |
|
Bonsoir ;
C'est vrai que cela donne envie ... mais le cahier des charge n'est pas respecté !!!
"Est-il possible de fabriquer (a moindre coût) un capacimetre qui lit les pF"
C'est pareil chez nous les OM's ... le carnet de chèque est souvent de sorti au détriment de la réalisation...tout ce perd !
J'ai pour ma part récupéré un Philips GM 4144 c'est vrai que cela fonctionne bien mais un peu lourd ...il a rejoint ces copains dans le petit "musée"
Bonne aquisition
J-François
|
|
| Sujet : pF Nouveau | De ON5MJ Le 24-09-2008 à 23:04 sta |
|
En promo, liquidation de stock.
| |
|
| Sujet : pF Nouveau | De Jean Pierre T Le 24-09-2008 à 23:36 sta |
|
Ils ont quel isolant? mélamine?
|
|
| Sujet : pF Nouveau | De Pierrot du 82 Le 25-09-2008 à 15:13 cms |
| |
Faut pas mettre les mimines n'importe où !
| |
|
|
|
