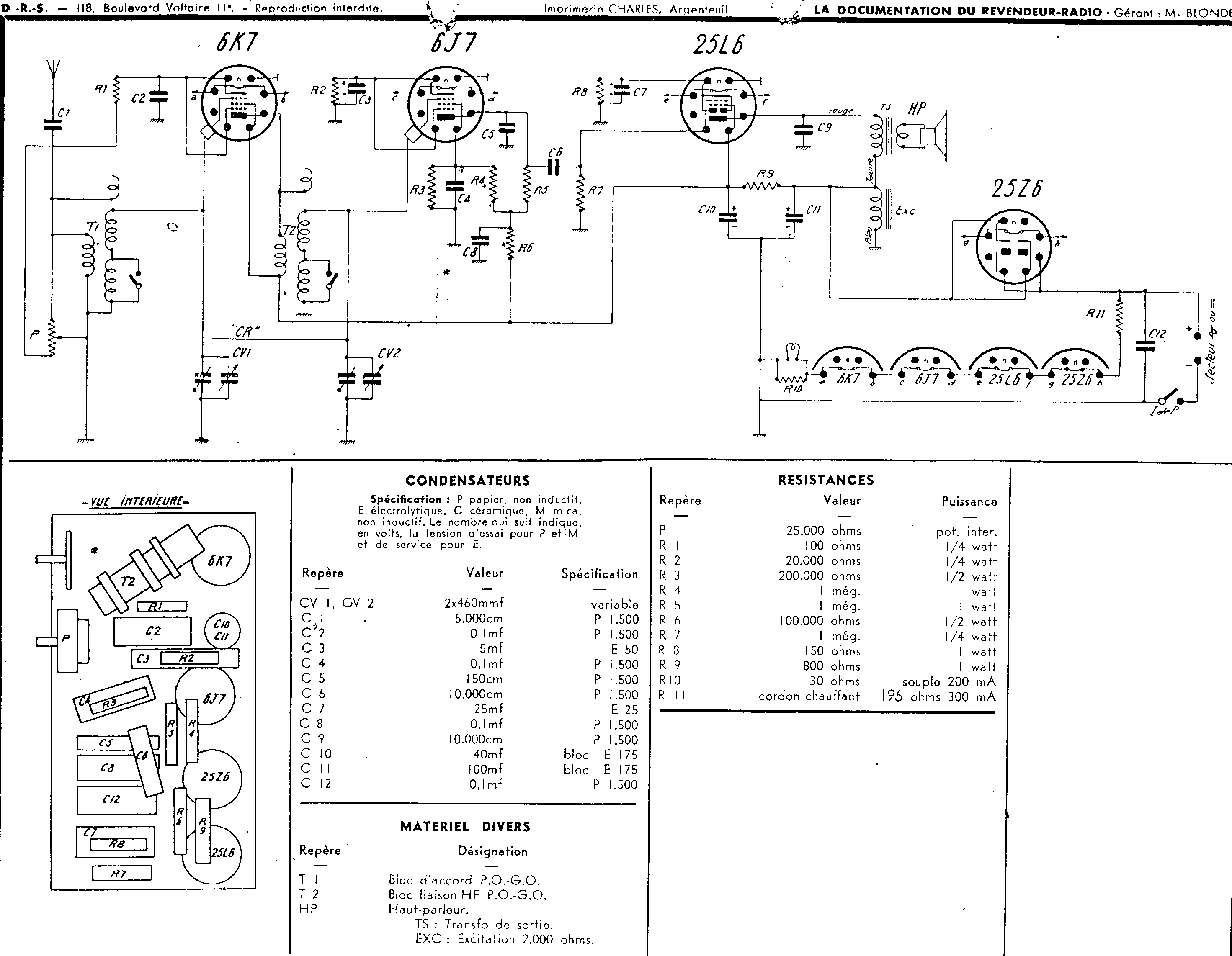

| Sujet : Mesure des tensions du poste. Nouveau | De Phil Le 10-10-2008 à 14:12 sta |
|
Bonjour à tous,
je viens de finir le recâblage complet de ce poste. Les tubes sont d'origine et j'ai remplacé le cordon chauffant par une diode 1N4007.
Pour les essais, je souhaiterais faire quelques mesures de tensions compte tenu de l'ajout de la diode et du remplacement de la quasi totalité des composants. Quelqu'un aurait-il la gentillesse de m'indiquer les points principaux où je dois mesurer les tensions en indiquant approximativement leur valeur.
J'alimente le poste en 110v en passant par un transfo d'isolement.
Un grand merci d'avance!
Phil
| |
|
| Sujet : Mesure des tensions du poste. Nouveau | De Bernard tsf Allier Le 10-10-2008 à 15:02 sta |
|
Bonjour.
Je crains que la diode ne suffise pas à baisser suffisament la tension.
Votre chaine de filaments va être survoltée de 9V dans le cas d'un transfo 110 Volts et de 23 Volts dans le cas (trés probable) où votre transfo délivrerai une tension de 130Volts).
Dans le premier cas, la surtension n'est pas énorme et elle peut être admise.
Je rappelle que la mesure des tensions dans le cas d'utilisation d'une diode série se fait avec un voltmètre en position "continu" et que le résultat lu est à multiplier par 1,57. (vous devez lire environ 16 Volts aux bornes de la 25L6 ou de la 25Z6 pour une tension effective de 25 Volts.
Pour retrouver des tensions normales, il faudrait intercaller:
- 33 Ohms 2,7 Watts pour une sortie transfo de 110 Volts.
- 56 Ohms 5,1 Watts pour 120 Volts
- 80 Ohms 7,1 Watts pour 130 Volts
Cordialement.
|
|
| Sujet : Tension efficace et valeur moyenne lue Nouveau | De Pierrot du 82 Le 10-10-2008 à 15:39 cms |
|  |

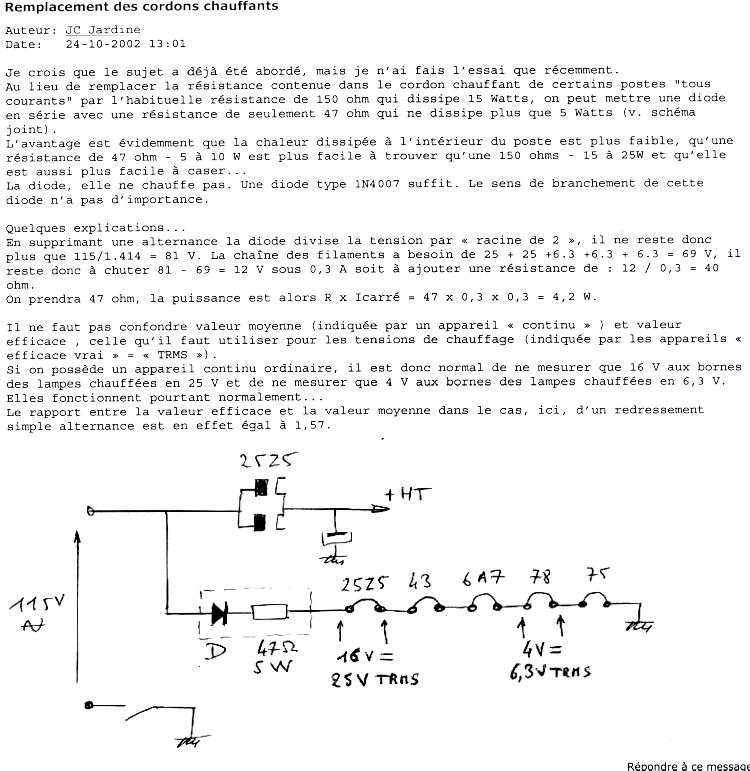

En complément aux excellentes explications de Bernard du Zéro-trois, un petit texte de notre (excellent) ami JC Jardiné...
| |
| |
|
| Sujet : Tension efficace et valeur moyenne lue Nouveau | De Phil Le 10-10-2008 à 16:05 sta |
|
Je viens de comprendre pourquoi ça n'était pas bon, j'ai omis d'intercaler une résistance entre la diode et la première lampe...
Quelqu'un m'avait déjà démontré comment faire et j'aurais dû le relire avant car j'ai oublié de placer la résistance. Il se peut que ce soit Bernard d'ailleurs?
Pour tout vous dire, j'ai fait l'essai et quand j'ai vu l'intensité d'éclairage des tubes j'ai rapidement coupé. Idiot que je suis !
Merci pour ce petit rappel !
Phil
|
|
|
