Sujet : Condensateur variable Nouveau De Phil  Le 17-10-2008 à 17:20 sta

    Bonjour à tous,

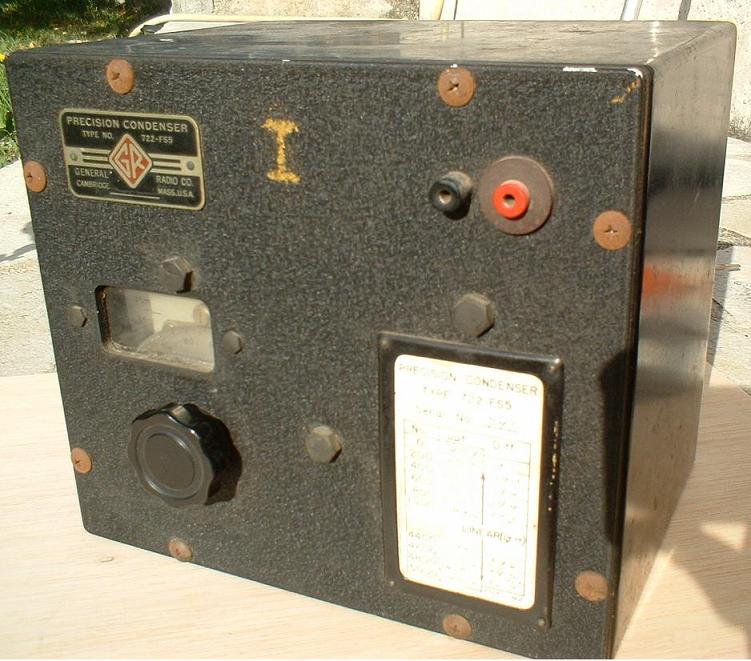

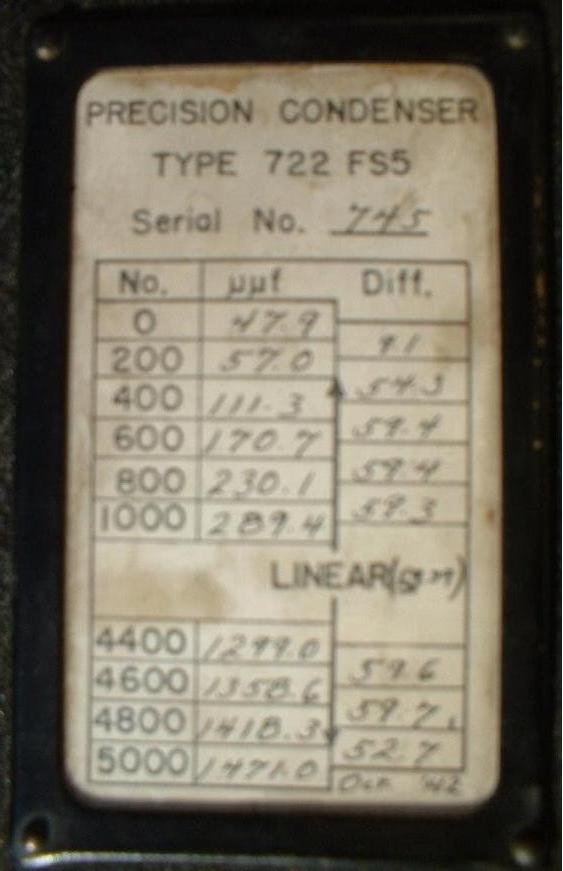

    Voici un super CV de 15cm de long et presque autant de diamètre. Sa rotation est sans fin mais je ne saisis pas trop le principe de lecture par rapport à la fiche???

    Phil




Sujet : Condensateur variable Nouveau De Phil  Le 17-10-2008 à 17:21 sta

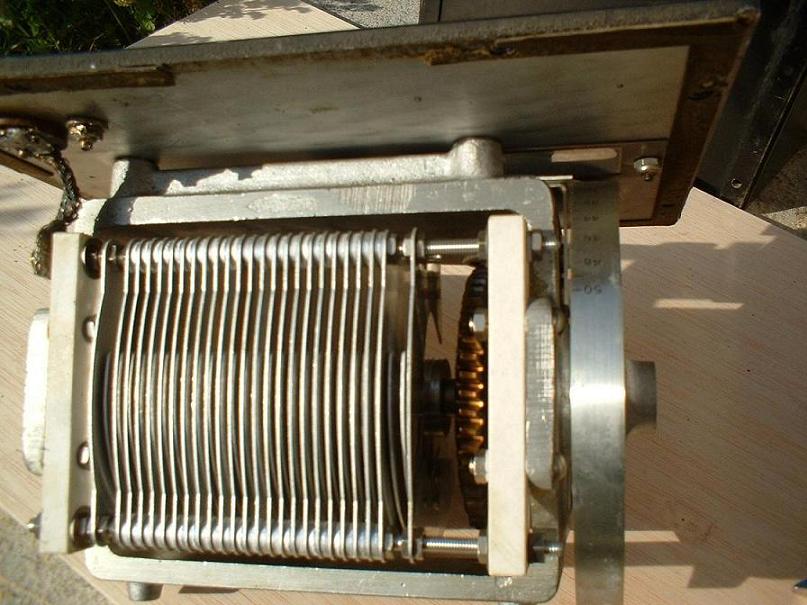

    Suite...




Sujet : Condensateur variable Nouveau De Pierrot du 82  Le 18-10-2008 à 03:06 cms

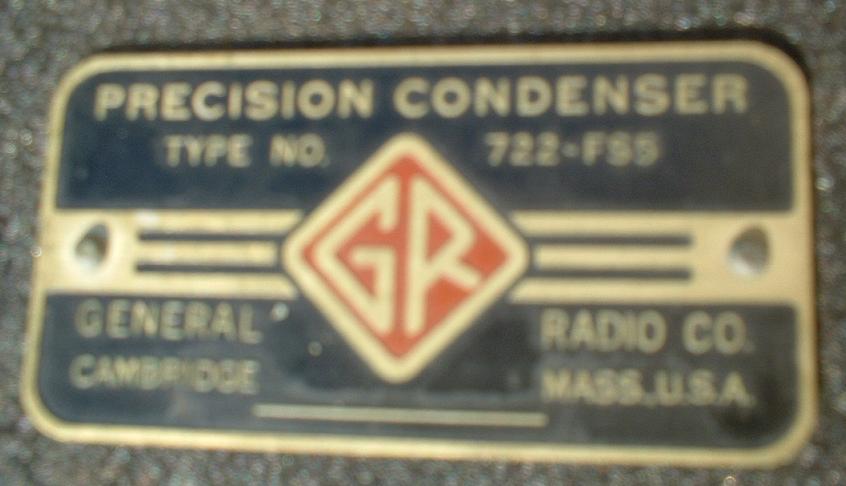

C'est un condensateur variable de précision General Radio type 722-F (qu'est-ce qui est écrit après ?)

Sa valeur : 45 à 500pF

Sa date de fabrication : 1938-1940

Fabriqué à Cambridge, Massachussets (USA)

Prix dans mon catalogue K de 1939 : 85,00 dollars

Il manque la poignée et les douilles bananes ne sont pas d'origine !



Sujet : Condensateur variable Nouveau De Phil  Le 18-10-2008 à 19:06 sta

    Bonsoir Pierrot,

    La suite c'est FS5.

    Avec des valeurs pouvant être aussi faibles, la sortie ne devrait elle pas se faire par une prise coaxiale ?


Sujet : Condensateur variable Nouveau De Pierrot du 82  Le 18-10-2008 à 19:39 cms

Non, le câble coaxial a une capacité beaucoup plus importante (60 à 100pF par mètre) que des simples fils isolés...

En fait, on utilise ce genre de capa de précision dans des montages différentiels à 3 fils (2 + terre) dans des ponts avec "circuit de garde"

Dans mon catalogue, il me semble que le condo a 3 bornes bananes à vis...

Je n'ai pas trouvé ce que veut dire le 55 de 722-F55, c'est peut-être la capa en nanofarads : 0,55nF = 550 pF.

Veux-tu que je scanne les 2 pages du catalogue ?



Sujet : Condensateur variable Nouveau De Phil  Le 18-10-2008 à 21:59 sta

    Merci pour les info, je veux le document Pierrot.


Sujet : Condensateur variable Nouveau De Pierrot du 82  Le 19-10-2008 à 01:19 cms

Scans envoyés, Phil...

Sujet : Condensateur variable Nouveau De Phil  Le 19-10-2008 à 11:49 sta

    Merci beaucoup Pierrot...
