| Sujet : schéma Nouveau | De totolagalène Le 24-11-2008 à 19:23 cms |
|  |
Bonsoir. Quelqu'un connaît-il le "Reela super baroud" ? Le schéma aiderait bien "Michel du 70" et moi-même qui essaie de le dépatouiller. Merci beaucoup
| |
|
|
| Sujet : schéma Nouveau | De Pierrot du 82 Le 24-11-2008 à 19:37 cms |
| |
Il y avait pas un slogan chez les dépanneurs à l'époque ?
"Chez Reela ya pas d'schéma"
| |
|
|
| Sujet : schéma Nouveau | De totolagalène Le 24-11-2008 à 19:45 sta |
|
Merci "Pierrot du 82". Bien: on s'en passera. Je crois que c'est une partie triode du EM80 qui est montée en préampli BF de tension. A plus.![[:Hi:]](s12.gif)
|
|
| Sujet : schéma Nouveau | De Alain Legros Le 24-11-2008 à 19:47 sta |
|
Bonsoir totolagalène.

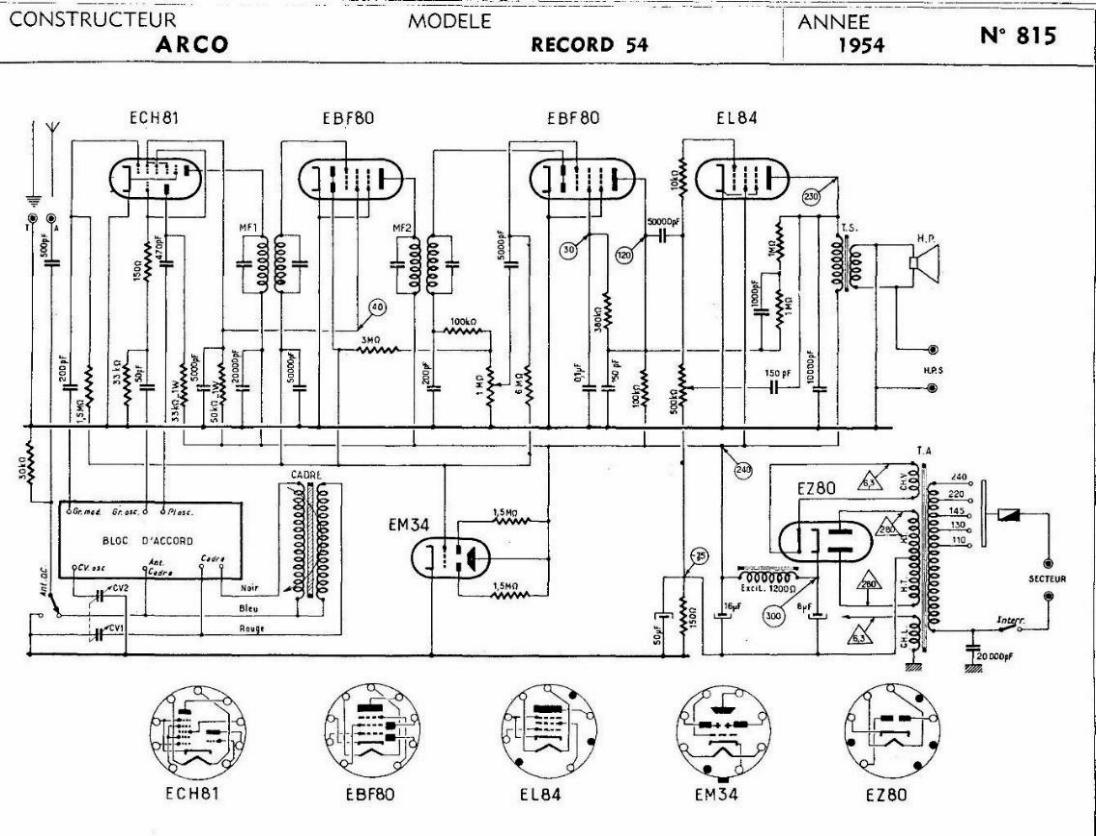

Voici un schéma semblable, seul l'œil n'est pas identique.
Votre problème est une erreur de câblage dans le remplacement des composants.
Une EBF80 est largement capable d'attaquer une EL84, étudie bien ce schéma et tu peux directement attaquer l'EL84 par le curseur du potentiomètre pour savoir si tu capte une station ou un bruit de HF, ou relier le condo directement à la plaque de l'EBF80 comme sur le schéma.
Alain.
| |
|
| Sujet : schéma Nouveau | De totolagalène Le 24-11-2008 à 20:02 sta |
|
Je suis bien d'accord mais , ce qui m'intrigue est que ce poste n'a que 3 tubes: ECH81, EBF80 et EL84. Est-ce qu' une triode de l'indicateur ne sert pas de préamplie BF? C'est actuellement ce que je cherche à éclaircir.
|
|
| Sujet : schéma Nouveau | De Alain Legros Le 24-11-2008 à 21:10 sta |
|
Bonsoir

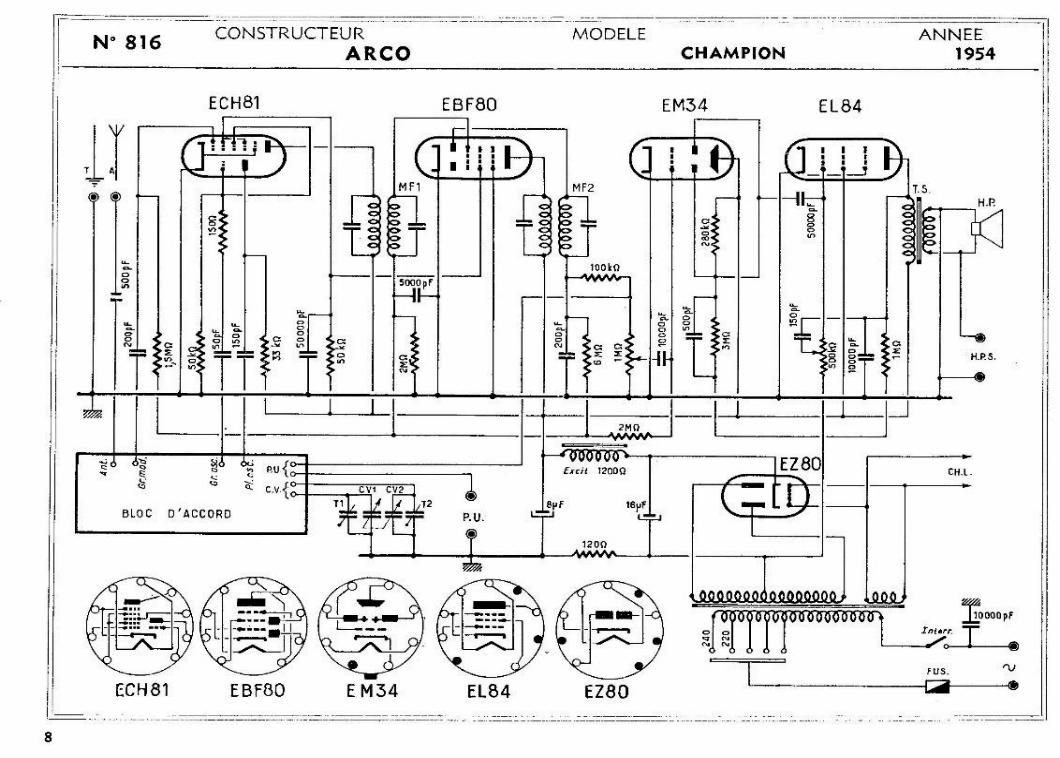

Plus simple mais EM34 pour EM81, le principe est le même.
Alain
| |
|
| Sujet : schéma Nouveau | De totolagalène Le 24-11-2008 à 21:45 sta |
|
Sauf que l'EM34 n'a qu'une grille et l'EM80 en a 2. D'où ma recherche pour savoir si le poste de Michel a une moitié de l'EM80 montée en préampli ou sinon c'est la EBF 80 qui attaque directement la EL84 avec sa grande pente.
|
|
| Sujet : schéma Nouveau | De Alain Legros Le 24-11-2008 à 21:54 sta |
|
Bonsoir.
Dans le cas présent, l'EBF80 attaque la grille de l'EL84 en passant par le potentiomètre, il n'y a pas d'autre solution.
Alain.
|
|
| Sujet : schéma Nouveau | De totolagalène Le 24-11-2008 à 22:19 sta |
|
Alain.. Pour moi, sur votre dernier schéma, la grille de L'EL84 est attaquée par les plaques de l'EM34 qui elle-même a sa grille attaquée par la EBF80.Je comprends que cette EM34 sert à la fois de triode préampli BF et d'oeil magique.![[:??:]](s11.gif)
|
|
| Sujet : schéma Nouveau | De Alain Legros Le 24-11-2008 à 23:07 sta |
|
Dans le cas ou la seule liaison entre l'EM80 et l'EL84 est la broche 9, c'est à dire la prise de la H.T. pour alimenter l'EM80, la solution de préamplificateur est caduque.
Alain.
|
|
| Sujet : schéma Nouveau | De totolagalène Le 24-11-2008 à 23:17 sta |
|
OK Alain, j'ai vu son schéma . Mon intention est de lui demander de relier la broche 7 (pas la9) de l'EM80 au condo qui va à la grille de l'EL84. Rappelez vous, au départ, cette patte du condo grille EL84 était à la masse.
|
|
|
