Sujet : Atwater Kent 336 Nouveau De f1ftp  Le 31-07-2009 à 17:49 sta

    Bonsoir à tous
    J'ai ce poste chez moi depuis quelques temps et j'ai enfin commencé à le remettre en état.
    Malheureusement il a été profondément modifié
    Tubes présents:6D6 ampli FI,75 en dédectrice+préampli BF ,42 en finale,une 5Y3 à la place d'une 80.Vous me direz que c'est bon tout ca mais il y a un hic une ECH3 qui n'a rien à faire la dedans.
    Sur le chassis deux MF datées de 1949 et dessous un super bloc d'accord de la même époque 8oI[:??:]




Sujet : Atwater Kent 336 Nouveau De f1ftp  Le 31-07-2009 à 17:50 sta

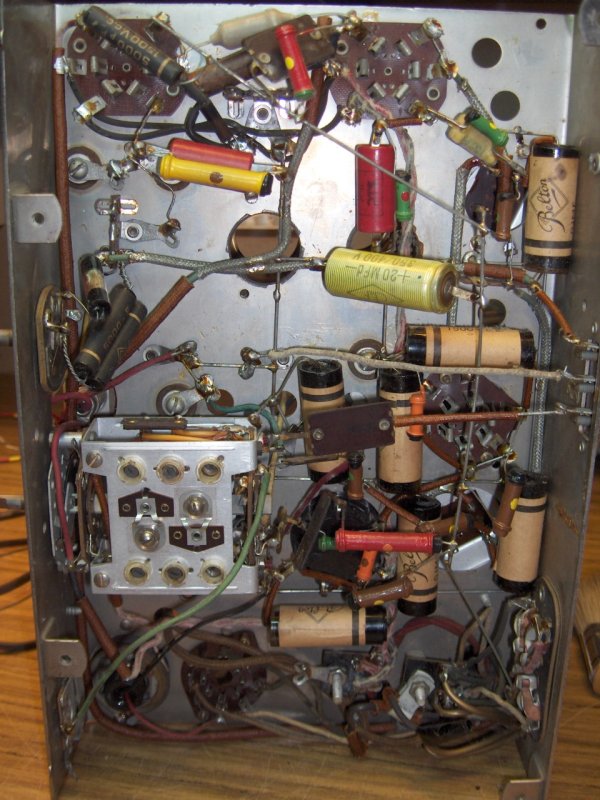

    Le dessous




Sujet : Atwater Kent 336 Nouveau De f1ftp  Le 31-07-2009 à 17:50 sta

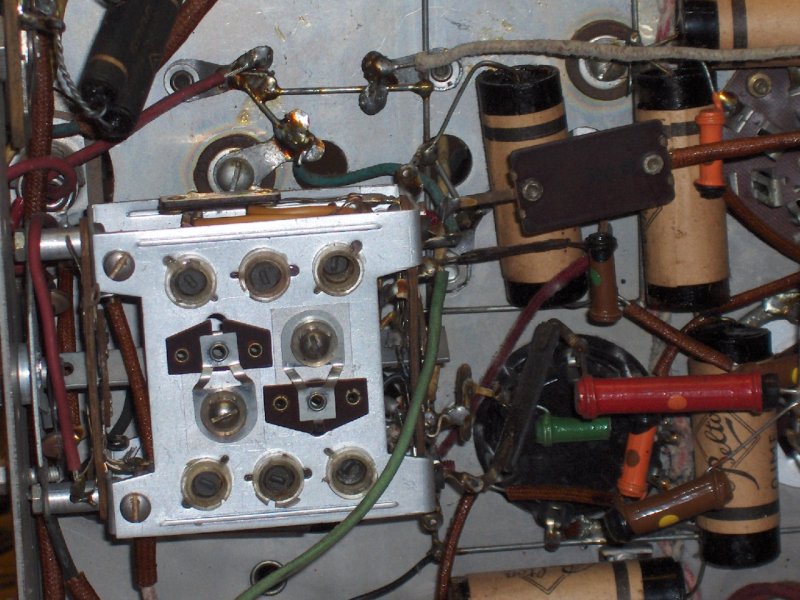

    Le bloc




Sujet : Atwater Kent 336 Nouveau De f1ftp  Le 31-07-2009 à 17:51 sta

    Le dessus du chassis




Sujet : Atwater Kent 336 Nouveau De f1ftp  Le 31-07-2009 à 17:55 sta

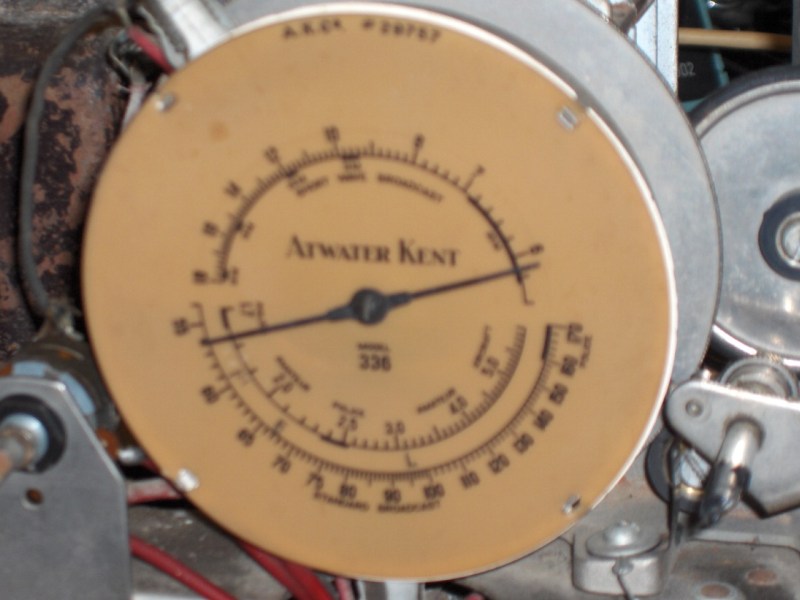

    Le cadrant
    J'ai perdu tout espoir de le remettre à l'état d'origine,ne possédant ni les pieces ni même le schéma d'origine.
    Il faudra donc qu'il rechante dans l'état (rénové toutefois)
    Philippe




Sujet : Atwater Kent 336 Nouveau De Pierrot du 82  Le 31-07-2009 à 20:05 sta

    La lampe qui manque pour compléter la série c'est l'heptode changeuse de fréquence 6A7...

    Tu peux aussi monter une 6A8 en culot octal, mais la ECH3 est un bon substitut de 6A7.

    [:!!:]


Sujet : Atwater Kent 336 Nouveau De f1ftp  Le 31-07-2009 à 21:13 sta

    D'accord Pierrot mais ca m'avance à quoi ,à part l'aspect esthétique je me retrouve toujours avec un poste modififer il y a 60 ans vraisemblablement par un pro et avec un bloc d'accord qui n'a rien à voir avec le cadrant des stations :-(


Sujet : Atwater Kent 336 Nouveau De Pierrot du 82  Le 31-07-2009 à 21:49 sta

    Normal, puisque ce poste américain ne recevait d'origine que les Ondes Moyennes (et peut-être les OC), il a donc été "européanisé" par le changement du bloc, des MF et la modernisation de la changeuse...

    Au fait, quelle était ta question ? ;-)


Sujet : Atwater Kent 336 Nouveau De JC Négret  Le 31-07-2009 à 22:19 sta

    Il ressemble au 337, mais pas moyen de trouver le 336... Ni sur Nostalgia Air...Ni ailleurs.

    Vous pouvez toujours remettre une 80, une 6A7 et essayer de mettre les transfo MF droits, si c'est possible. :-)

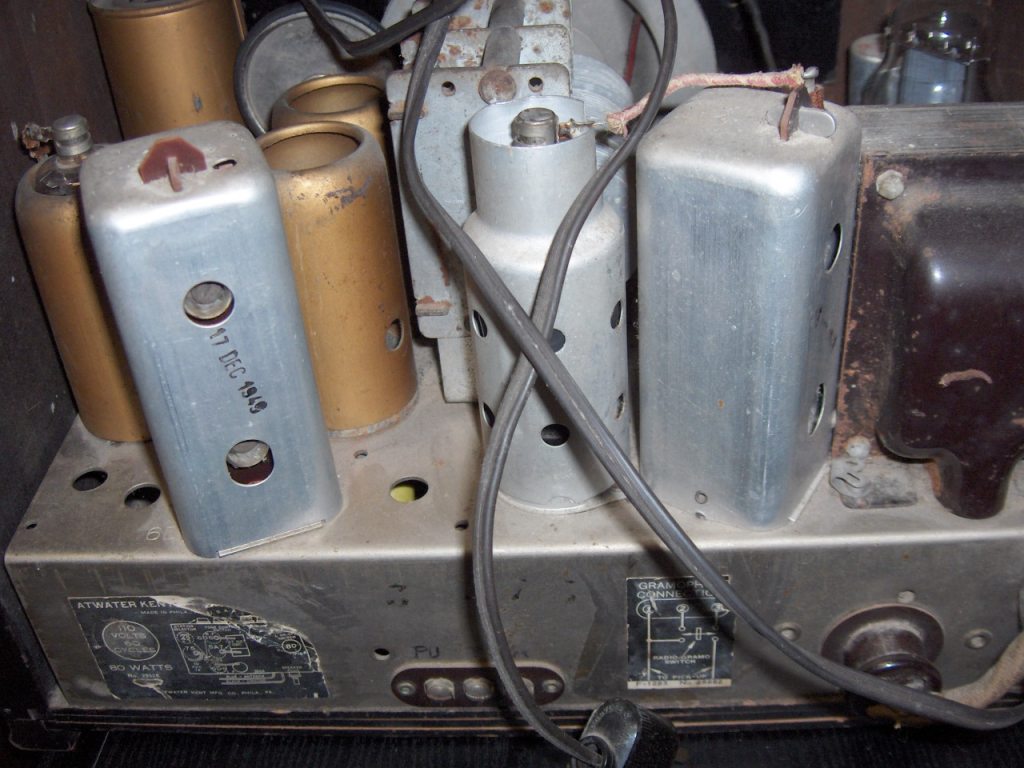

    La vue d'un châssis pour illustrer: AtwaterKent


Sujet : Atwater Kent 336 Nouveau De f1ftp  Le 01-08-2009 à 20:23 sta

    Bonsoir à tous

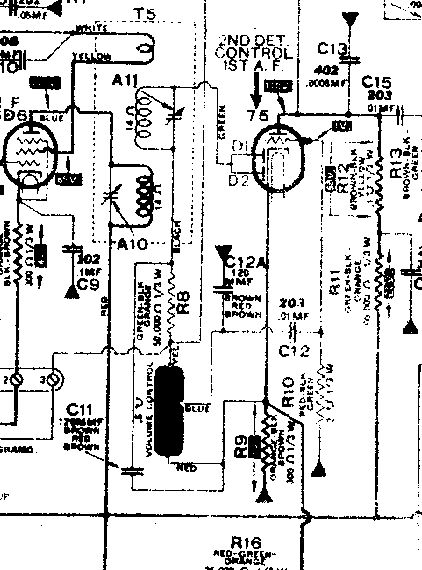

    Grace à l'aide de JPL j'ai fini par trouver ce schéma qui à l'air de coller.
    Il semblerai que le transfo d'alim ait deux enroulements primaires,et sur mon poste il y a bien 4 fil sur le 110 [:??:]Peut être fonctionne t'il sur 220 :o)
    Pierrot il n'y avait pas vraiment de question,juste des constatation :-D
    Philippe




Sujet : Atwater Kent 336 Nouveau De Masterorion  Le 01-08-2009 à 20:25 cms

Salut Philippe. As tu reçu mes derniers mails ???!?

Sujet : Atwater Kent 336 Nouveau De f1ftp  Le 01-08-2009 à 21:36 sta

    Oui Nicot je t'appelle demain


Sujet : Atwater Kent 336 Nouveau De JC Négret  Le 02-08-2009 à 14:55 sta

    Oui, le modèle P336 pourrait bien être identique.

    En regardant bien la disposition sur le châssis, on voit que c'est la même, avec quelques éléments qui ont été déplacés par le dépanneur.

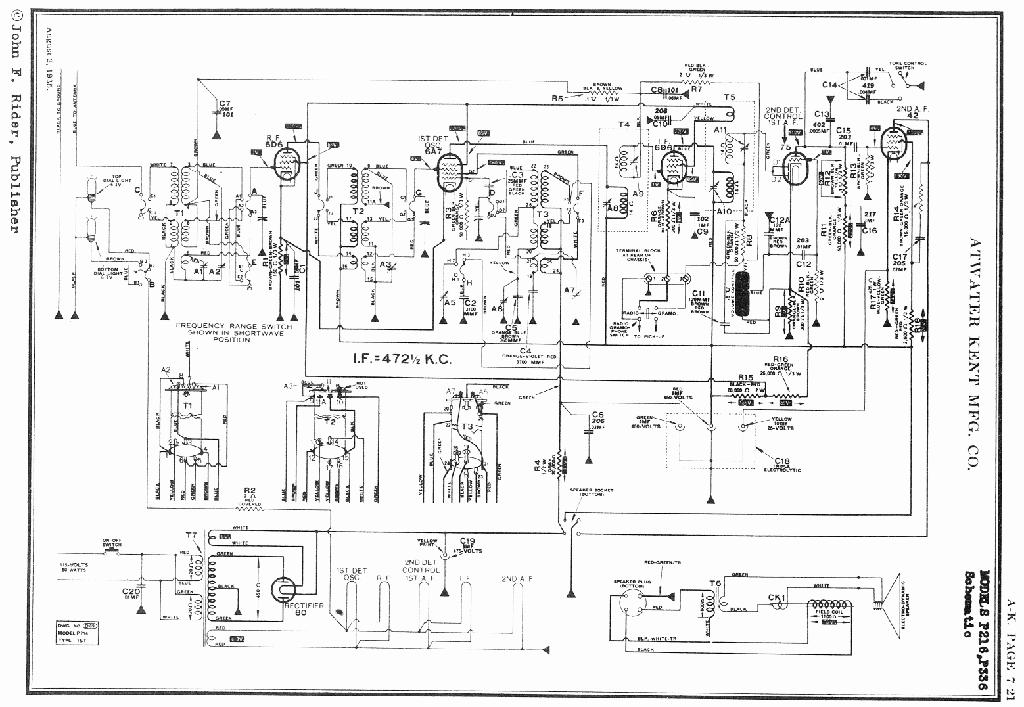

    La doc du P336 :-)




Sujet : Atwater Kent 336 Nouveau De f1ftp  Le 16-09-2009 à 18:56 sta

    Quelques nouvelles de ce poste enfin remonté
    Pas terrible,gros accrochages en hf et bloquage totale de la bf,on dirait que la bf oscille en HF. Des que je touche la grille de la 42 avec la sonde de l'oscillo ou le doigt ca s'arrete et le poste fontionne :o[]:o[]
    Autre bizarrerie, j'ai trop de HT.Je m'explique :avec 220V au primaire j'ai 300 V en ht2 (apres l'exitation HP)
    La 42 est donnée pour 250V anode et si je descend la tension primaire transfo avec le variac pour avoir cette tension je suis a 190v et miracle les accrochages cessent et le poste fonctionne 8-()
    La 42 tire 33ma IA+IG2 donc pas toute neuve mais acceptable
    Bon je ne reçois qu' une station locale au fond de la cave avec 2m de fil en guise d'antenne mais c'est pas si mal non.
    Si quelqu'un a une bonne idée [:Hi:]


Sujet : Atwater Kent 336 Nouveau De ON5MJ  Le 16-09-2009 à 20:23 sta

    Déjà vérifier la continuité du retour à la masse de la grille de la 42.


Sujet : Atwater Kent 336 Nouveau De fabignoli  Le 17-09-2009 à 13:13 sta

    ON5MJ a raison, j'ai déja eu ca et ca couine à fond.

    Sinon, il y'a peut être un filtrage HF insuffisant au pied du deuxième transfo MF et ta HF se trimbale jusque dans les étage finaux.
    jette un oeil les condensateurs C11 et C12, essaie de les doubler avec des 100pf

    Quand tu enlèves le téton de grille de la 75 ca s'arrête ou pas ?

    Cordialement
    Frederic ABIGNOLI






Sujet : Atwater Kent 336 Nouveau De f1ftp  Le 18-09-2009 à 19:07 sta

    Merçi pour vos réponses,après les vérifs prescrites j'ai remis en place C13 qui n'était pas dans le poste(j'ai mis 220pf je n'avais que ca sous la main) et les oscillation sont stoppée net.Reste le problème de la HT sur le schéma le primaire fait 2 fois 115V que j'ai mis en série.le transfo ne chauffe pas du tout mais avec 220V primaire j'ai toujours + de 300V de HT 2[:ouin:]
    En mettant 180 Ohms en série dans le transfo coté primaire c'est bon mais la résitance chauffe énormément.
    La 10W que j'ai mis est vraiment limite.Je vais essayé avec une ampoule 24V 5W et je verrais ce que ca donne.
    Philippe
