Sujet : Attention aux condensateurs bleus ! Nouveau De Thierry Magis  Le 03-11-2009 à 19:09 sta

    Bonjour à tous,

    Je partage ici une expérience que je viens de vivre en dépannant un appareil cassettes Studer modèle 710. Une fabuleuse machine soit dit en passant. Celle-ci a été construite en 1985.

    Mais ! Appareil équipé d'une série de condensateurs Philips a connexions radiales (pour circuit imprimé), couleur bleu ciel.
    Dans cet appareil-ci j'ai finalement décidé de les changer tous après en avoir sué sang et eau !

    Rien ne m'a été épargné avec ces foutues capas : courant de fuite, capacité diminuée voire nulle, et pour environ 10% de ceux-ci le court-circuit total. Zéro Ohms !
    Pas la peine d'ajouter que l'appareil ne fonctionnait plus...
    Ces capas défectueuses ont évidemment provoqué des dégâts collatéraux tels qu'amplis opérationnels claqués, un trnasistor BC550 carrément explosé, ...
    Alors que les condensateurs Philips bleu foncé à connexions axiales sont toujours dans un état impeccable...

    Cela dit, un grand plaisir quand même de dépanner une telle fabuleuse machine.
    Après dépannage et contôle des signaux, essai réalisé en connectant un lecteur CD en entrée et enregistrement (sur une bande "normale") : aucune perte audible de qualité sonore. Bluffant !

    Et une merveille de mécanique, qui n'a pas bougé en 25 ans. Savent y faire, les Suisses... :-)

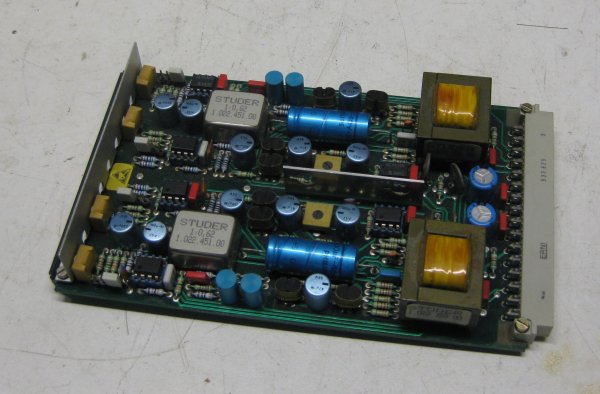

    Voila, ceci est simple partage d'info concernant ces composants. Car on les retrouve dans pas mal d'électroniques des années 80, notamment des téléviseurs. Sur la photo jointe (carte se symétrisation des signaux d'entrée et sortie), on en voit assez bien.
    Dorénavant, quand j'en verrai encore, remplacement systématique.

    Cordialement
    Thierry




Sujet : Attention aux condensateurs bleus ! Nouveau De Thierry Magis  Le 03-11-2009 à 19:10 sta

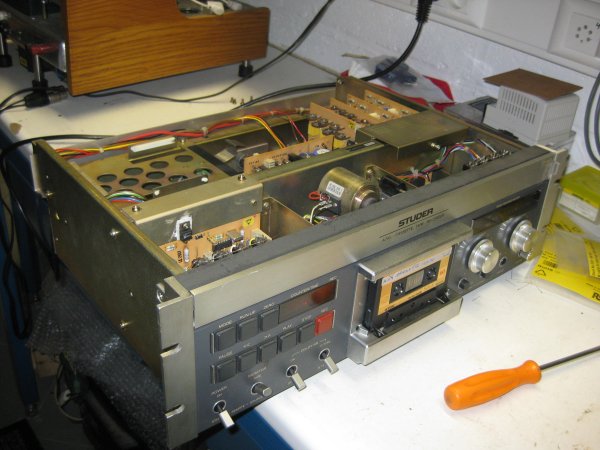

    Une photo de l'engin...

    Si amateurs je peux mettre encore d'autres photos, notamment avec la facade avant enlevée.




Sujet : Attention aux condensateurs bleus ! Nouveau De Jacques (webmestre)  Le 03-11-2009 à 19:17 sta

    Tout ce qui est bleu, on fait attention, notamment sur le bord de la route :-D:-D


Sujet : Attention aux condensateurs bleus ! Nouveau De Michel 87  Le 03-11-2009 à 19:34 sta


    Ces capas étaient déjà utilisées sur les premières alims à découpage, entraînant des pannes à répétition.

    [:ouin:]


Sujet : Attention aux condensateurs bleus ! Nouveau De JCM  Le 03-11-2009 à 19:37 sta

    Merci de l'info, c'est étonnant comme les condensateurs chimiques peuvent vieillir différemment, certain semblent éternels, d'autres sont HS au bout de 10 ans même sans être peu solicité.


Sujet : Attention aux condensateurs bleus ! Nouveau De JCM  Le 03-11-2009 à 19:39 sta

    heu, je voulais dire : même en étant peu sollicité...


Sujet : Attention aux condensateurs bleus ! Nouveau De slouptoouut  Le 03-11-2009 à 20:14 sta

    Le pire c'étais sans doute les SIC-SAFCO Minisic, avec un bout rouge et un bout vert ...a changer systématiquement !

    sloup


Sujet : Attention aux condensateurs bleus ! Nouveau De Michel 87  Le 03-11-2009 à 20:43 sta


    Pour les Minisic, pas de problème, le défaut est visible, il en sort un jus bizarre8-()


Sujet : Attention aux condensateurs bleus ! Nouveau De JCM  Le 03-11-2009 à 20:46 sta

    Bizarre j'en ai ( des SIC-SAFCO avec un bout rouge et un bout vert ) dans mon générateur de mire Metrix GX953A et ils sont encore bons malgré leurs 35 ans ( au moins ! ).


Sujet : Attention aux condensateurs bleus ! Nouveau De remi35  Le 03-11-2009 à 21:57 sta

    J'ai aussi une mire GX953A qui fonctionne, sauf l'identif couleur qui pourtant est présente sur la sortie portier mais pas en sortie RF.Les condos sont bons.


Sujet : Attention aux condensateurs bleus ! Nouveau De Pierrot du 82  Le 03-11-2009 à 22:01 cms

Bon alors, lesquels sont les mauvais, il sont tous bleus ?



Les petits verticaux, ou les longs horizontaux ?



Sujet : Attention aux condensateurs bleus ! Nouveau De Pierre Roque  Le 04-11-2009 à 08:18 sta

    Regarde Pierrot
    Il a bien dis a connexions radiales (pour circuit imprimé) couleur bleu ciel
    Cordiales amitiés
    Pierre


Sujet : Attention aux condensateurs bleus ! Nouveau De Adams  Le 04-11-2009 à 09:51 sta

    Bonjour
    On ne peut pas généraliser,tout dépend des series et de l'utilisation.
    Récemment sur un tiroir Tektro neuf,jamais utilisé depuis 35 ans,un 270 µF 15 V tantale en boitier métallique avait coulé ,rongé un fil de résistance et la piste de circuit imprimé qui passait à coté.Controlé ,son isolement est parfait et il fait toujours 270 µF .
    Je l'ai remplacé par un Philips bleu de 220 µF 25 V ,mesuré il faisait 300 µF.
    Dans le distorsiometre LEA EHD 50 il y a des tas de SIC/SAFCO de toutes valeurs y compris des non polarisés,si le fabricant avait mis des tantale CTS 13, je pense que le prix de l'appareil aurait plus que doublé.


Sujet : Attention aux condensateurs bleus ! Nouveau De JCM  Le 04-11-2009 à 11:17 sta

    " Pour les Minisic, pas de problème, le défaut est visible, il en sort un jus bizarre ".

    C'est vrai, il y a quelques années sur mon générateur j'en avais repéré un " avec du jus " je l'ai testé il était bon, je l'ai remplacé quand même par un autre ( de récup mais nettement moins agé ).
    Quelques années après je me dis que je ferais bien de recontrôler tout ça, bilan: ils sont tous bons sauf celui que j'avais remplacé ( et qui n'était donc pas un minisic ).
    Incroyable !


Sujet : Attention aux condensateurs bleus ! Nouveau De François  Le 04-11-2009 à 12:21 sta

    Pour les condos, cela est parfois curieux, récemment j'ai remplacé un viel Alu par un 8µf neuf de chez neuf sur un poste de 1936 et bout d'un moment explosé :o[]
    (soudé dans le bon sens quand même).
    J'ai contrôlé les tensions parfaites, je l'ai remplacé par son "frère" aucun soucis, et cela fonctionne très bien.
    j'ai rien compris.

    bonne journée à tous
    françois


Sujet : Attention aux condensateurs bleus ! Nouveau De Pierrot du 82  Le 04-11-2009 à 14:59 cms

S'il a explosé, c'est peut-être parce qu'il trop juste en tension ?

Ce n'est pas très prudent alors de le remplacer par son frère jumau !

Ne pas oublier qu'avec une redresseuse à chauffage direct telle que la 80, au moment du démarrage, le temps que les autres lampes chauffent, la tension sur le chimique de tête peut atteindre 540 volts avec un secteur de 240 volts...





Sujet : Attention aux condensateurs bleus ! Nouveau De Masterorion  Le 04-11-2009 à 15:46 sta

    Pierrot à raison : 450 volts au bout d'à peine 3s au cul d'une 80...


Sujet : Attention aux condensateurs bleus ! Nouveau De jackoe  Le 04-11-2009 à 17:08 sta

    Neuf, veut dire fabriqué hier ou bien neuf de vieux stock (NOS) ? Dans tous les cas, une petite séance de reformage ne doit pas leur faire de mal... [:Hi:]


Sujet : Attention aux condensateurs bleus ! Nouveau De Thierry Magis  Le 04-11-2009 à 19:23 sta

    Bonjour,

    il s'agit bien des petits condensateurs verticaux bleus, ceux avec l'indication de valeur sur le dessus et le trait noir (pôle négatif).
    Les condensateurs axiaux de cette carte étaient tout à fait ok, les autres bleus verticaux sont des faibles valeur de précision.

    A noter que j'en ai déjà rencontré, des identiques et tout aussi mauvais dans des alimentations Siemens 24V DC datant des années 90 (et équipant des automates S5).

    Cordialement
    Thierry


Sujet : Attention aux condensateurs bleus ! Nouveau De Michel 87  Le 04-11-2009 à 19:32 sta


    Pourtant, les automates Siemens étaient plus fiables que leurs concurrents !


Sujet : Attention aux condensateurs bleus ! Nouveau De Jacques (webmestre)  Le 04-11-2009 à 19:40 sta

    C'était la cerise sur le gâteau !
    Automate cerise......







    ... non ? bon, on laisse tomber :op
    Je f'rai pû :-(


Sujet : Attention aux condensateurs bleus ! Nouveau De Jacques (webmestre)  Le 04-11-2009 à 19:46 sta

    C'est dommage, j'en avais d'autres....
    Siemens, c'est qu'est pas gros...

    Bon, allez, j'me casse :-D


Sujet : Attention aux condensateurs bleus ! Nouveau De Thierry Magis  Le 04-11-2009 à 19:52 sta

    Exact Michel. Et ces automates le sont toujours, je les pratique au quotidien...

    Mais certaines alimentations commencent à avoir des soucis (après quand même souvent plus de 15 ans de service!), et il suffit simplement de remplacer ces condos bleus pour presque toujours les faire repartir...

    Cela dit, sur le matériel de la génération S5 (commercialisation stoppée en 1998) le taux de pannes est en augmentation depuis un an ou deux, et je ne suis pas le seul à le constater.
    Dans l'entreprise ou je bosse, nous commencons à les remplacer systématiquement, mais comme il y en a une bonne centaine en tout, et certains avec des milliers d'entrées / sorties... Dans 5 ans il en restera encore en service. Certains ont plus de 23 ans de fonctionnement...

    Pour Jacques, je suis sans doute trop fatigué ce soir, comprend pas ! :-)

    Cordialement
    Thierry
