Sujet : TS d'un BF102U Nouveau De jeanluc13  Le 07-01-2010 à 21:40 sta

    Bonsoir,
    je rentre de deplacement et trouve tout content un BF102U acheté sur ebay la semaine derniere.
    bon etat general et bien emballé :) je decide de l'ouvrir. Tout semble en place sauf que qq fils se baladent non soudés8-() et là rage pas de TS:o[]
    va falloir que je trouve un équivalent ou un remplaçant. Avez-vous une idéee de ses caractéristiques? j'ai le schéma mais pas d'info dessus. C'est une UL41 qui pilote la sortie.
    merci,


Sujet : TS d'un BF102U Nouveau De Totolagalène  Le 07-01-2010 à 22:17 sta

    J'envoie dans votre BAL les infos permettant de déterminer le TS nécessaire.[:Hi:]


Sujet : TS d'un BF102U Nouveau De jeanluc13  Le 07-01-2010 à 22:37 sta

    merci, c'est le mail avec le fichier divers.shs? c'est quoi cette extension?
    je n'ai pas osé l'ouvrir.


Sujet : TS d'un BF102U Nouveau De Totolagalène  Le 07-01-2010 à 22:43 sta

    Oui c'est bien ce que je vous ai envoyé, vous pouvez ouvrir çà ne mord pas:-D
    J'ai envoyé un 2ème mail pour précision.

    PS. le forum n'accepte pas ce type de dossier "feuilles Excel"[:Hi:]


Sujet : TS d'un BF102U Nouveau De Pierrot du 82  Le 08-01-2010 à 00:58 cms

Il vous faut un transfo d'impédance primaire 3000 ohms, secondaire 5 ohms...





Sujet : TS d'un BF102U Nouveau De jeanluc13  Le 08-01-2010 à 08:09 sta

    merci,

    Totalgalene, je n'arrive toujours pas à ouvrir le fichier. Je pense que chez vous cela fonctionne car vous devez encore avoir le lien OLE validé avec votre excel (ou word).

    merci à vous deux;-)


Sujet : TS d'un BF102U Nouveau De Masterorion  Le 08-01-2010 à 11:33 sta

    Dans un Philetta, le souci principal est de trouver un transfo d'un encombrement suffisament réduit pour être monté sur le chassis, et c'est encore pire avec la dernière génération genre B1F07.


Sujet : TS d'un BF102U Nouveau De Jacques (webmestre)  Le 08-01-2010 à 11:38 sta

    Ca se trouve facilement, ce poste a tellement été produit en grande quantité que les poubelles en sont remplies.


Sujet : TS d'un BF102U Nouveau De Masterorion  Le 08-01-2010 à 12:06 sta

    Je vais venir faire ta poubelle alors... Je n'ai pas encore trouvé ça dans la mienne. ;-);-)
    C'est vrai que sur les millions d'appareils produits il doit bien y avoir quelque part une épave prête à donner son transfo pour une greffe.


Sujet : TS d'un BF102U Nouveau De Jacques (webmestre)  Le 08-01-2010 à 12:10 sta

    Pas de problème. Tu retires tous les préservatifs, c'est juste en dessous :-D:-D


Sujet : TS d'un BF102U Nouveau De michel 87  Le 08-01-2010 à 12:13 sta


    Alors, Jacques, on ne trie pas les déchets ?

    Pas bien, ça ...


Sujet : TS d'un BF102U Nouveau De F6CTP  Le 08-01-2010 à 12:21 sta

    Pour avoir un transfo de sortie de dépannage petite taille prenez Chez Conrad ou ailleurs un transfo 220 2X 9 V et ça fonctionne très bien.

    Guy


Sujet : TS d'un BF102U Nouveau De Masterorion  Le 08-01-2010 à 12:27 sta

    Le tri sélectif n'a pas encore franchi les portes de la civilisation on dirait...:-D:-D


Sujet : TS d'un BF102U Nouveau De Pierrot du 82  Le 08-01-2010 à 16:53 cms

Chez moi les Philetta sont sur l'étagère, il n'y en a pas dans la poubelle...

Le transfo d'alim n'est pas une bonne solution, il faudrait :
- créer un entrefer
- trouver un 110/4,5 volts pour respecter le rapport qui doit être autour de 24,5.

Reste la solution de l'épave...



Sujet : TS d'un BF102U Nouveau De Totolagalène  Le 08-01-2010 à 17:12 sta

    3.000 Ohms/5 Ohms = rapport 24.[:Hi:]


Sujet : TS d'un BF102U Nouveau De Pierrot du 82  Le 08-01-2010 à 17:13 cms

Oui Toto, tu es en progrès...





Sujet : TS d'un BF102U Nouveau De Totolagalène  Le 08-01-2010 à 19:07 sta

    Je régresse car je ne me souvenais plus de la simple formule n = racine carrée de Zp/Zs.
    Que veux tu, je ne suis pas un pro Moa![:Hi:]


Sujet : TS d'un BF102U Nouveau De michel 87  Le 08-01-2010 à 20:03 sta


    Ce genre de formule, ça revient toujours un jour ou l'autre, c'est vrai qu'on n'en a pas l'utilité tous les jours !


Sujet : TS d'un BF102U Nouveau De F6CTP  Le 08-01-2010 à 20:24 sta

    J'ai bien dis dépannage le rapport est bon et le manque d'entrefer vu la faible composante continue qui traverse le transfo ne le fera certainement pas chauffer.

    J'ai un poste de ce type que j'ai réparé provisoirement comme ça et il fonctionne à merveille dans l'attente d'un transfo d'origine qui aura peut-être la moitiée des spires oxidées et en passe de CC.


Sujet : TS d'un BF102U Nouveau De Totolagalène  Le 08-01-2010 à 21:31 sta

    Bien sûr que çà marche! J'ai souvent utilisé des petits transfos d'alim comme TS.
    Entre la théorie et la pratique il y a parfois un goufre[:Hi:]


Sujet : TS d'un BF102U Nouveau De jeanluc13  Le 09-01-2010 à 11:53 sta

    Merci pour vos posts

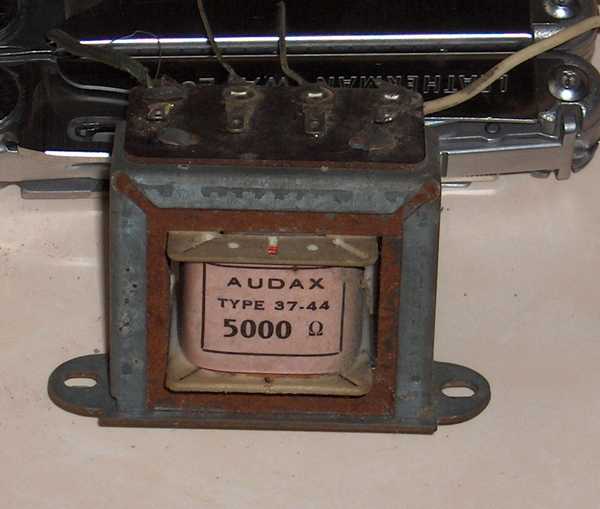

    j'ai récupéré sur une épave, un TS qui est indiqué à 5k. Voir les fichiers joints.
    Par contre j'ai bien entendu mesuré les enroulements. là je sèche un peu.

    j'ai aux deux extrémités une valeur proche de 0 ou 1ohm et les deux broches du milieu j'ai qq chose comme 350ohms.

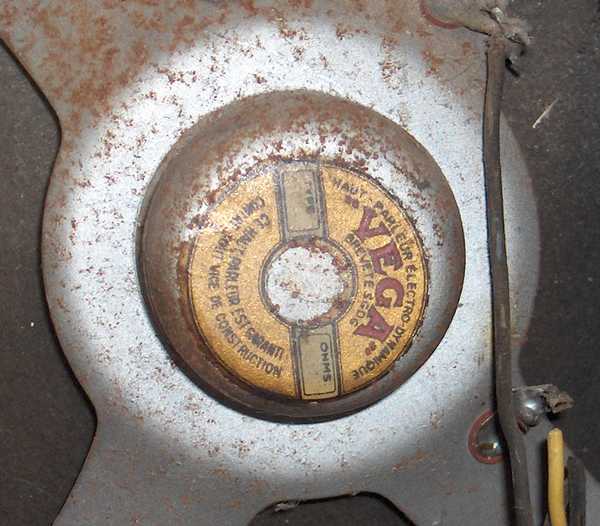

    vous avez aussi sur quel hp était branché ce TS.

    je suppose que les valeurs 5000/5ohms indiquées par Pierrot sont des impédances et non des valeurs résistives. C'est bon ce que je dis?

    Si ce TS est fonctionnel, c'est bien car il est petit et rentre sur le chassis de mon Philips
    merci pour vos commentaires.




Sujet : TS d'un BF102U Nouveau De Jacques (webmestre)  Le 09-01-2010 à 11:59 sta

    Je me doutais bien que vous trouveriez une poubelle amicale. Ces transfos ont équipé de nombreux modèles dont pas mal sont désormais en épaves.

    Il ne faut pas confondre Z et R. Z est en général donné à 400 Hz pour les transfos de sortie. La méthode la plus simple pour mesurer Z est d'utiliser un générateur BF et une résistance morte en série, puis faire le rapport des mesures.

    PS: quand je parle de résistance morte, c'est bien sûr non inductive, pas une résistance coupée, on sait jamais... :-D


Sujet : TS d'un BF102U Nouveau De michel 87  Le 09-01-2010 à 12:04 sta


    Bonjour

    Exact, la valeur mesurée à l'ohmmètre est la résistance ohmique et non l'impédance.

    Elle est fonction des caractéristiques des enroulements et du type de fil utilisé.


Sujet : TS d'un BF102U Nouveau De Jacques (webmestre)  Le 09-01-2010 à 12:13 sta

    Et bien sûr la mesure du Z primaire s'effectue avec le secondaire chargé par son Z nominal.


Sujet : TS d'un BF102U Nouveau De Totolagalène  Le 09-01-2010 à 12:24 sta

    Jean-Luc, la feuille de calcul que j'aie essayée de t'envoyer donnait la combine pour déterminer le rapport d'un transfo inconnu. Il faut mettre du 6 V AC (ou autre tension faible) sur le secondaire et tu mesures la tension obtenue au primaire, tu fais la division avec ces 2 valeurs et tu obtiens le rapport .[:Hi:]


Sujet : TS d'un BF102U Nouveau De Jacques (webmestre)  Le 09-01-2010 à 12:26 sta

    Ca donne le rapport mais pas Z.


Sujet : TS d'un BF102U Nouveau De Totolagalène  Le 09-01-2010 à 12:32 sta

    D'accord. Toutefois si le rapport trouvé est de 24 ou proche et compte tenu qu'il s'agit bien d'un TS, les impédances seront dans les clous.[:Hi:]


Sujet : TS d'un BF102U Nouveau De Pierrot du 82  Le 09-01-2010 à 14:20 cms

Le transfo Audax montré par Jean-Luc a vraisemblablement un rapport 5000/2,5 ohms, soit racine carrée de 2000 ce qui fait un rapport de tension de 44,7

On est loin du rapport souhaité de 24,5 mais ça devrait marcher quand même...

Faites donc l'essai !



Sujet : TS d'un BF102U Nouveau De Pierrot du 82  Le 09-01-2010 à 14:25 cms

Vous pouvez mesurer le rapport du transfo en injectant une tension inférieure à 6 V alternatifs côté basse impédance et en mesurant le rapport tension secondaire divisée par tension primaire...

Par exemple avec 3 volts injectés, vous lisez 120 volts, le rtapport est 120/3 c'est à dire 40.





Sujet : TS d'un BF102U Nouveau De jeanluc13  Le 09-01-2010 à 19:28 sta

    maintenant il me faut identifier le primaire du secondaire.

    j'ai remarqué que sur une des cosses extérieures, il y avait une fiche qui reliait cette enroulement à la masse. En observant les differents schemas (suis un peu new sur le sujet) en ma possession, l'enroulement secondaire (celui connecté au HP) est relié à la masse. Pas le primaire.
    Donc j'en conclue (sauf erreur) que mon primaire correspond aux cosses intérieures et mon secondaire aux connexions au HP sur les cosses extérieures. Sais pas si suis clair.

    J'ai du mal à voir qui des deux bobinages est le plus fin, sauf à ouvrir un peu la bete mais cela me semble trop fragile.

    faut que je trouve du qqv alt qq part aussi pour faire la manip préconisée par Pierrot.
    merci,


Sujet : TS d'un BF102U Nouveau De Pierrot du 82  Le 09-01-2010 à 19:50 cms

Le primaire et le secondaire, ça dépend de l'endroit ou qu'on est...

On va plutôt dire :

- coté HP, donc basse impédance, donc résistance presque nulle à l'ohmmètre

- côté plaque UL41, donc haute impédance, donc résistance d'environ 350 ohms à l'ohmmètre.

Vous prenez du 120 V alternatifs (de préférence isolés du secteur fournis par un transfo d'isolation) et vous le branchez côté haute impédance, puis vous mesurez la tension qu'il y a côté basse impédance...

Vous lisez 4,8 volts, vous avez un rapport de 120/4,8 = 25 bingo, c'est c'k'il faut !

Vous lisez 3 volts, le rapport est 120/3 = 40, c'est pas parfait mais en attendant...



Sujet : TS d'un BF102U Nouveau De jeanluc13  Le 09-01-2010 à 20:44 sta

    Ok, merci Pierrot. Ce que vous dites confirme mes observations.

    il me reste à le brancher.

    merci à vous tous.
