| Sujet : philips 2511 Nouveau | De leullier Le 09-01-2010 à 12:52 sta |
|
Bonjour,
je restaure ce poste,la redresseuse 506 étant hs ont m'a donné une équivalente (sans reference)je constate le phénomene suivant-ht sur la tétine des tubes 30 volts.sortie du bloc alim 70 volts-tension alternative sur le tbe 506- 300 volts.mon probleme peut'il venir de ce dernier ?
cordialement
Paul![[:??:]](s11.gif)
|
|
| Sujet : philips 2511 Nouveau | De Jacques (webmestre) Le 09-01-2010 à 12:56 sta |
|
Soit la 506 est lessivée, dans ce cas elle doit dissiper en température. soit il y a fuite sur la ligne de HT, auquel cas faire une provision de 506.
|
|
| Sujet : philips 2511 Nouveau | De leullier Le 09-01-2010 à 16:30 sta |
|
Bonsoir,
Effectivement elle chauffe énormement,comme cette lampe ne posséde aucune identification !ce n'est peut etre pas une 506....
cordialement
Paul
|
|
| Sujet : philips 2511 Nouveau | De Jacques (webmestre) Le 09-01-2010 à 18:05 sta |
|
Une ch'tite photo ? une 506 est facilement reconnaissable.
|
|
| Sujet : philips 2511 Nouveau | De leullier Le 09-01-2010 à 18:18 sta |
|
| |
|
| Sujet : philips 2511 Nouveau | De Martin 91 Le 09-01-2010 à 19:22 sta |
|
apparemment cette lampe serait une 1501 qui est l'équivalente de la 506 seul le filamment consomme un peu plus
salutations
Martin
|
|
| Sujet : philips 2511 Nouveau | De Totolagalène Le 09-01-2010 à 21:02 sta |
|
Qu'appelez vous restaurer un poste? Vous ne vous seriez tout de même pas contenté de
remplacer la 506?![[:Hi:]](s12.gif)
|
|
| Sujet : philips 2511 Nouveau | De leullier Le 09-01-2010 à 21:48 sta |
|
bonsoir
Merci pour les réponses,pour la restauration bien sur que non,deja quelques bricoles mais avant je voudrai résoudre ce probleme,tous les conseils sont les bienvenus,en particulier des détails sur les points a verifier.
A+
Paul
|
|
| Sujet : philips 2511 Nouveau | De Totolagalène Le 09-01-2010 à 21:55 sta |
|
Quelles bricoles SVP?
|
|
| Sujet : philips 2511 Nouveau | De slouptoouut Le 09-01-2010 à 22:52 sta |
|
je suppose que le couvercle ne ferme pas , vu la hauteur et l'embonpoint de cette 1561 (pas 1501 !?)
sloup
|
|
| Sujet : philips 2511 Nouveau | De Fifi Le 10-01-2010 à 08:41 sta |
|
ben déjà, C1 et C2 ont ils été remplacés??
|
|
| Sujet : philips 2511 Nouveau | De Jacques (webmestre) Le 10-01-2010 à 08:52 sta |
|
Ou tout au moins contrôlés. Il n'est pas rare de trouver un 2511 sans aucune panne tout en étant en état d'origine, mais quelques vérifications s'imposent quand même.
|
|
| Sujet : philips 2511 Nouveau | De Pierre Roque Le 10-01-2010 à 09:19 sta |
|
Cette lampe ressemble plus à une AX50 qu'a une 1561 d'après la photo du 09-01 à 18:18
Regardez la photo présente sur Radiomuséum (mon site préféré)
Pierre
|
|
| Sujet : philips 2511 Nouveau | De leullier Le 10-01-2010 à 09:57 sta |
|
bonjour à tous.
comment acceder a c1 et c2 ?j 'ai refait une platine pour le potar(le bobiné et la résistance HS)
fil alimentation et surtout super nettoyage.
je ne suis pas trés rassuré de démonter les boitiers metalliques pour trouver les condos!
Paul![[:!!:]](s17.gif)
|
|
| Sujet : philips 2511 Nouveau | De leullier Le 10-01-2010 à 10:34 sta |
|
re

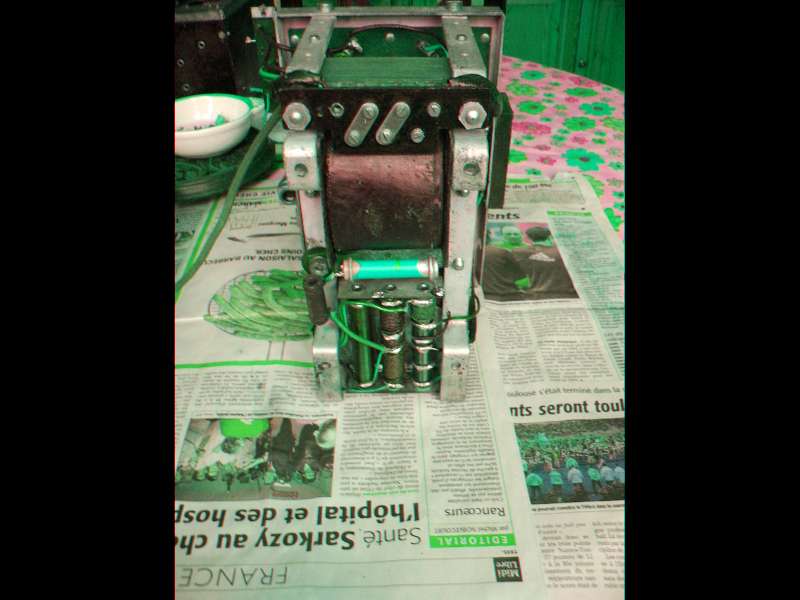

quelques photos,j'attend des conseils pour le démontage de c1 et c2
bon dimanche
| |
|
| Sujet : philips 2511 Nouveau | De Jacques (webmestre) Le 10-01-2010 à 11:04 sta |
|
Il faudra pourtant y passer. Les résistances HS mentionnées sont un signe caractéristique de fuite des capas de filtrage. C'est pratiquement la même chose pour tous les Philips dont le gain est commandé par un potentiomètre dans le retour HT du transfo.
|
|
| Sujet : philips 2511 Nouveau | De leullier Le 10-01-2010 à 11:11 sta |
|
pour c1 et c2 se trouve t'ils dans la boite de la photo n°1 ? qui à fait cette manip ,dificultées particulieres ?
Paul
|
|
| Sujet : philips 2511 Nouveau | De Jacques (webmestre) Le 10-01-2010 à 11:14 sta |
|
Ben euh... le schéma est dans les archives...
|
|
| Sujet : philips 2511 Nouveau | De leullier Le 10-01-2010 à 11:27 sta |
|
A Pierre Roque,effectivement cela ressemble a une ax50,sont elles compatible ?je n'ai pas l'habitude avec ces trés vieux postes,c'est pour cela que je cherche quelqu'un qui a pratiqué cette opération pour me guider,les postes plus récents pas trop de problemes.
cordialement
|
|
| Sujet : philips 2511 Nouveau | De Thierry Magis Le 10-01-2010 à 11:55 sta |
|
La AX50 n'est pas fort indiquée pour un poste 2511 !
C'est une redresseuse puissante, à vapeur de mercure, avec une consommation filament assez imposante.
Elle est d'ailleurs plus récente que les tubes équipant ce genre de postes années 20-30, malgré le choix bizarre d'avoir utilisé le "vieux" culot européen à 4 broches pour ce tube plutôt d'après-guerre.
On retrouve cette redresseuse dans des amplis puissants de Philips, par exemple le type 2844 (60W avec push-pull de EL51), le type EL6420 (80W avec un push pull de EL34 sous 800V!), ...
Cordialement
Thierry
|
|
| Sujet : philips 2511 Nouveau | De Fifi Le 10-01-2010 à 13:39 sta |
|
oui Mr Leullier,
C1 et C2 se trouvent dans la boite avec C3;C4;C5 et C6 si je me souviens bien!
pas de difficultés; on vide , on remet du neuf et on referme
tant que vous y êtes; contrôlez également les résistances bobinées en dessous
philippe
| |
|
| Sujet : philips 2511 Nouveau | De Fifi Le 10-01-2010 à 13:41 sta |
|
tiens!, ma photo a viré au vert
|
|
| Sujet : philips 2511 Nouveau | De Masterorion Le 10-01-2010 à 13:59 sta |
|
Normal : ton apn a lu les gros titres
|
|
| Sujet : philips 2511 Nouveau | De Pierre Roque Le 10-01-2010 à 14:08 sta |
|
Comme le dit Thierry , cette lampe n'est pas compatible pour ce poste.
On la retrouve aussi sur les amplis Philips 1745 de 1948 push-pull de deux EL39 et le 1755 de 1947 avec deux AX50B pour push-pull de quatre EL39 (80Watts modulés).
Pour votre poste il vous faut une 506 ou equivalent d'une autre marque.
Cordialement
Pierre
|
|
| Sujet : philips 2511 Nouveau | De leullier Le 10-01-2010 à 17:02 sta |
|
Bonsoir
Merci à tous pour votre aide,il y a dutravail en perspective (heuresement je suis à la retraite)je ne manquerai pas de vous informer de la remise en état.n'hésitez pas si vous avez d'autres conseils.
cordialement
Paul
|
|
| Sujet : philips 2511 Nouveau | De Pierrot du 82 Le 10-01-2010 à 17:13 cms |
|  |

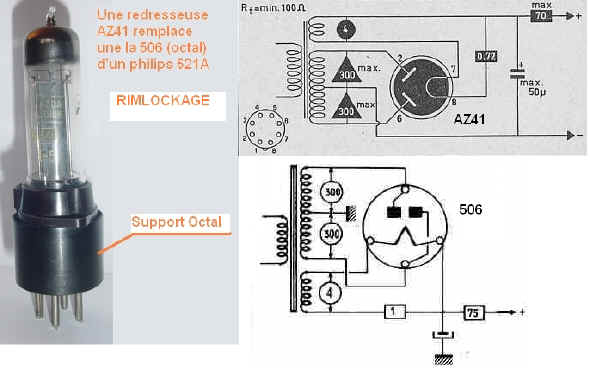

Il vous reste la solution de remplacer la 506 par des ersatz, le premier à diodes silicium, le second avec un tube AZ41...................................................................>
Ces ersatz sont de Pierre Genet.
| |
| |
|
| Sujet : philips 2511 Nouveau | De leullier Le 10-01-2010 à 17:22 sta |
|
pou fifi,je viens d'ouvrir la boite à condos,un tour de main pour vider cette boite ?
merci
|
|
| Sujet : philips 2511 Nouveau | De leullier Le 10-01-2010 à 17:28 sta |
|
encore une question,quels condos prendre ?
|
|
| Sujet : philips 2511 Nouveau | De Jacques (webmestre) Le 10-01-2010 à 17:31 sta |
|

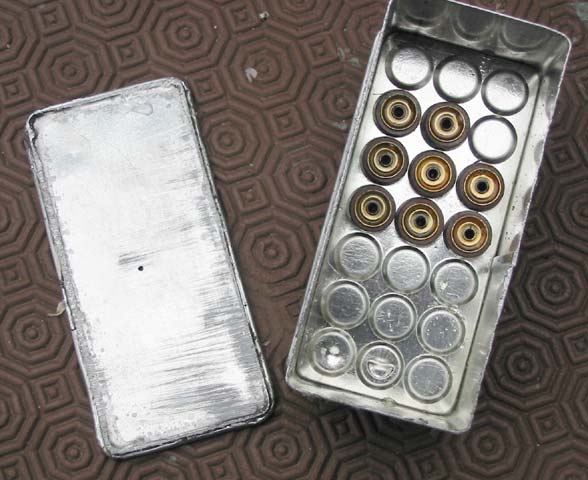

Un bon vieux tire-bouchon est encore ce qu'il y a de mieux adapté. Ensuite nettoyer la boîte de ce qui reste de parafine. Elle doit être impeccable avant de monter les condos de remplacement et après avoir vidé les oeillets de leur soudure.
| |
|
| Sujet : philips 2511 Nouveau | De leullier Le 10-01-2010 à 17:49 sta |
|
woaa la tete du condo !!!!
| |
|
| Sujet : philips 2511 Nouveau | De JC Négret Le 10-01-2010 à 17:50 sta |
|
Il me semble qu'elles sont remplies de brai.
|
|
| Sujet : philips 2511 Nouveau | De Jacques (webmestre) Le 10-01-2010 à 18:01 sta |
|
Ces condos là non, c'est de la parafine. C'est tout aussi désagréable à démonter mais autant indispensable.
|
|
| Sujet : philips 2511 Nouveau | De leullier Le 10-01-2010 à 18:04 sta |
|
effectivement une fine couche de brai puis la parafine(bien le coup du tire bouchon)aprés le premier paquet retiré le reste doit partir facilement,quelle genre de condos avez-vous utilisé ?
|
|
| Sujet : philips 2511 Nouveau | De Jacques (webmestre) Le 10-01-2010 à 18:08 sta |
|
Plastiques polyester. Les capacités étaient faibles à l'époque, manque de savoir-faire.
|
|
| Sujet : philips 2511 Nouveau | De leullier Le 10-01-2010 à 21:02 sta |
|
Daprés le schéma aucun chimique sur ce poste ?
bonne soirée
Paul
|
|
| Sujet : philips 2511 Nouveau | De Jacques (webmestre) Le 10-01-2010 à 21:19 sta |
|
Non, à l'époque on était loin des valeurs des années 50. 2uF tout au plus, assez faciles à remplacer.
|
|
| Sujet : philips 2511 Nouveau | De leullier Le 11-01-2010 à 10:15 sta |
|
Bonjour,

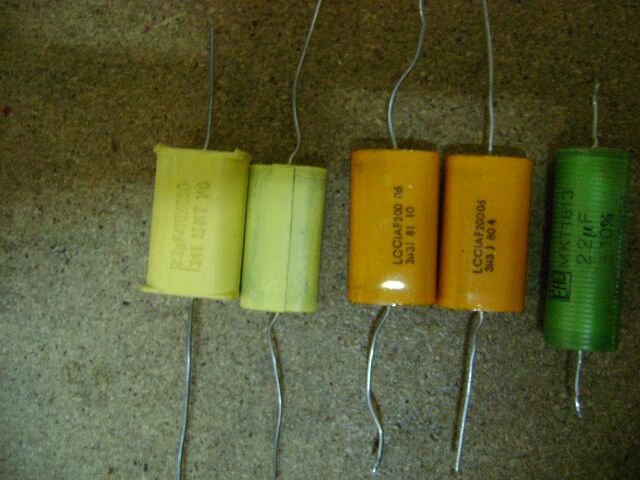

Voila la boite à condos est propre,des peites questions,j'envisage de monter les condos de la photos certains sont de 400 volts et d'autres 250 volts est-ce suffisant ?pour le montage je pense tirer des fils depuis les plots jusqu'au condos ou bien cabler ces derniers sur la carte a plots ?derniere question aprés montage faut'il combler la boite avec de la résine ou autre ?
merci pour les réponses.
| |
|
| Sujet : philips 2511 Nouveau | De yves Le 11-01-2010 à 10:55 sta |
|
En cherchant un peu sur le net vous trouverez des exemples de restaurations de ces boites
Par exemple ici ou la
|
|
| Sujet : philips 2511 Nouveau | De Jacques (webmestre) Le 11-01-2010 à 11:02 sta |
|
Perso je câble l'un des côtés directement sur les cosses, ce qui donne de la rigidité à l'ensemble, et utilise du fil pour les retours de masse (ou du fil isolé avec de la gaine thermo si c'est un potentiel différent de la masse).
Ne pas re-remplir la boîte de résine ou quoi que ce soit d'autre, c'est inutile et source d'ennuis en cas d'erreur.
Pour les tensions, tout dépend quel condo fait quelle tension et en vue du remplacement duquel...
|
|
| Sujet : philips 2511 Nouveau | De Jacques (webmestre) Le 11-01-2010 à 11:07 sta |
|
Et à la lecture des pages sus-mentionnées, certains découpent à proximité du capot de cosses, d'autres en bas. Je suis plutôt adepte de la seconde solution.
|
|
| Sujet : philips 2511 Nouveau | De leullier Le 11-01-2010 à 18:28 sta |
|
Bonsoir,
Voici mes condos à remonter,ce soir je vérifie pour éviter de mauvaises surprises
cordialement
Paul
| |
|
| Sujet : philips 2511 Nouveau | De JC Négret Le 11-01-2010 à 21:10 sta |
|
" Ne pas re-remplir la boîte de résine ou quoi que ce soit d'autre, c'est inutile et source d'ennuis en cas d'erreur. " Tout à fait d'accord.
Pour ma part, sur un 830 et un 630, j'ai placé des bouts de carton et de CP pour caler les capa.
|
|
| Sujet : philips 2511 Nouveau | De Pierrot du 82 Le 12-01-2010 à 00:26 cms |
| |
|
| Sujet : philips 2511 Nouveau | De Totolagalène Le 12-01-2010 à 00:33 sta |
|
Quand je suis passé en CP 2ème année, je me suis offert un pain de paraffine et depuis
c'est ce que j'utilise dans de tels cas. Si PB c'est facile à enlever, de mémoire je crois que le point de fusion est d'environ 60°C.
|
|
| Sujet : philips 2511 Nouveau | De JC Négret Le 12-01-2010 à 12:38 sta |
|
Contre-Plaqué
|
|
| Sujet : philips 2511 Nouveau | De slouptoouut Le 12-01-2010 à 12:57 sta |
|
Et si on cale avec du P Q
sloup
|
|
| Sujet : philips 2511 Nouveau | De Roger Michel Le 12-01-2010 à 13:06 sta |
|
Ou avec du coton hydrophile. Pierrot a dit que c'était bien en cas de fuites.
|
|
| Sujet : philips 2511 Nouveau | De michel 87 Le 12-01-2010 à 13:27 sta |
|
On peut aussi caler avec des billets de 100  .
Ben quoi, c'est un placement comme un autre, et c'est plus joli que le PQ
|
|
| Sujet : philips 2511 Nouveau | De Pierrot du 82 Le 12-01-2010 à 13:30 cms |
| |
Hydrophile, il va stocker l'humidité... pas bon !
Tu as des actions chez Tampax; Roger ?
| |
|
|
| Sujet : philips 2511 Nouveau | De leullier Le 12-01-2010 à 13:47 sta |
|
Bonjour
les dernieres nouvelles:j'ai remonté la boite a condos,rien à fumé,sur c1 ou je trouvai 80 volts je suis à 275 volts.je travaille juste avec le bloc alim/bf a ma mise sous tension un mini ronflement qui s'estompe aussitot (une idée ?)j'espere ne pas avoir fait de blagues avec ces condos!
Paul
|
|
| Sujet : philips 2511 Nouveau | De Fifi Le 12-01-2010 à 14:21 sta |
|
Bonjour Mr Leullier,
bonne nouvelles alors!
qu'avez vous mis comme valve?
avez vous contrôlé les tensions sur la finale BF?
|
|
| Sujet : philips 2511 Nouveau | De leullier Le 12-01-2010 à 15:23 sta |
|
un ami m'a donné une lampe de remplacement(acharnement du sort,toujours pas de marquage est identique a la premiere)tension relevé sur la l425 :-4.9 vots- 260v-216v .je laisse tomber 1 heure je verrai aprés
Paul
|
|
| Sujet : philips 2511 Nouveau | De leullier Le 12-01-2010 à 16:38 sta |
|
encore un petit effort,le poste viens de revivre , pour l'instant RTL,le potar etant hs un internaute sur ce site ma donner un petit schema pour monter un potar actuel.(pour l'instant ce potar n'est pas actif ? la puissance n'est pas grande est-ce normal vu l'époque ?
Paul
|
|
| Sujet : philips 2511 Nouveau | De Totolagalène Le 12-01-2010 à 17:00 sta |
|
Non!
|
|
| Sujet : philips 2511 Nouveau | De Fifi Le 12-01-2010 à 17:15 sta |
|
Mr Leullier,
vérifier si vous êtes bien sur 240V au niveau des cavaliers du réglage de tension secteur
les tensions sur L4 (C443) sont un peut fortes.....si 4.9V est bien la tension filament!?
Attention le potar est bobiné et il doit agir!
|
|
| Sujet : philips 2511 Nouveau | De Pierrot du 82 Le 12-01-2010 à 17:17 cms |
| |
Si le potar est HS le poste ne peut marcher correctement !!!
| |
|
|
| Sujet : philips 2511 Nouveau | De leullier Le 12-01-2010 à 17:56 sta |
|
malheuresement je n'ai pas trouvé ce potar bobiné pour l'instant,le motage de rermplacement devrai quand meme apporté un changement ?coté puissance je dirai corect pour une écoute classique,par contre j'ai la premiere gamme d'ondes qui ne fonctionne pas(les tubes sont peur etre epuisés et la redresseuse n'est pas conforme)
|
|
| Sujet : philips 2511 Nouveau | De leullier Le 12-01-2010 à 18:01 sta |
|
le potar varie de -1.2 volt à -6 volts,aucune action sur le son !
|
|
| Sujet : philips 2511 Nouveau | De Totolagalène Le 12-01-2010 à 18:38 sta |
|
Il a quelle valeur d'origine ce potar bobiné?
|
|
| Sujet : philips 2511 Nouveau | De leullier Le 12-01-2010 à 20:06 sta |
|
| |
|
| Sujet : philips 2511 Nouveau | De michel 87 Le 12-01-2010 à 20:36 sta |
|
Bonsoir,
Est ce que le réglage du gain dans le retour HT était répandu , Philips mis à part?
|
|
| Sujet : philips 2511 Nouveau | De Totolagalène Le 12-01-2010 à 21:16 sta |
|
Sur un 2514, j'ai remplacé le potar HS par un de récup télé (en plastique noir ou marron, avec ou sans axe, j'ignore à quoi ils servaient sur les télés, il y en avait une floppée) .
Ils sont bobinés et marqués 3 W et diverses valeurs, j'en ai de 220 Ohms.
A bon entendeur salut
|
|
| Sujet : philips 2511 Nouveau | De slouptoouut Le 12-01-2010 à 22:03 sta |
|
Bonjour,
sur les tres anciens postes, il étais en effet courant de régler le gain en faisant varier la polarisation au moyen d'un potar dans le retour HT ...
A propos des potars bobiné des anciens TV couleus : ces potars servaient a régler les convergences et puretés , en les réglant dans un certain ordre selon une procédure précise, pour faire converger les faisceaux des 3 canons sur les phosphores de la bonne couleur sur toute la surface de l'écran ...
(le genre de truc ou on peut passer des heures a tenter de rerégler sa TV ...quand des gosses ont tourné au hazard tous les potars de la platine de convergences !)
personnellement, j'en utilise pour un tout autre usage (faire partir des feux d'artifices ... évidemment c'est à usage unique car ca brule ou ca pête avec la pièce d'artifice a allummer !)
Sloup
|
|
| Sujet : philips 2511 Nouveau | De michel 87 Le 12-01-2010 à 22:14 sta |
|
"Sur les très anciens postes..."
De quelle époque ? Je n'ai encore jamais rencontré ce système.
Quant au réglages des convergences des TVC, sur les appareils vers 68, il fallait deux heures pour les refaire.
Et en plus, tout était à recommencer si le téléviseur était déplacé. ![:o[]](s13.gif)
|
|
| Sujet : philips 2511 Nouveau | De leullier Le 13-01-2010 à 13:13 sta |
|
Bonjour
je n'arrive pas a faire agir ce potar!je ne comprend pas c'est pourtant simple des internautes ont appliqué ce montage pour remplacer celui d'origine.
une idée
Paul
|
|
| Sujet : philips 2511 Nouveau | De leullier Le 13-01-2010 à 16:41 sta |
|
Bonjour à tous
Il me reste a trouver,le probleme du potar,les po qui fonctionne pas (1 seule staion presque inaudible) pour les go j'ai 2 stations avec un volume correct mais sans pouvoir le régler.si vius avez quelques pistes ?
cordialement
Paul
|
|
| Sujet : philips 2511 Nouveau | De leullier Le 14-01-2010 à 10:17 sta |
|
Bonjour,
Une piste à mon probleme ?
A+
|
|
| Sujet : philips 2511 Nouveau | De leullier Le 14-01-2010 à 11:24 sta |
|
Ala place du tube E442 j'ai le tube sans marquage(voir photo)je n'ai pas d'experience avec ces tubes pour le reconnaitre.
merci
Paul
| |
|
| Sujet : philips 2511 Nouveau | De Jacques (webmestre) Le 14-01-2010 à 13:01 sta |
|
Le principal problème de cette lampe est sans doute la disparition de la métallisation externe. Essayer déjà de refaire un blindage avec du papier alu.
Ensuite quel est le schéma de votre 2511 ? version a ou b ?. 0 à -6 volts de mémoire ça me parait peu. Ensuite, est-ce que la tension varie bien au curseur ? Enfin, en suivant le (ou les) schémas, est-ce que cette tension négative varie bien aussi sur les tubes HF ?
|
|
| Sujet : philips 2511 Nouveau | De leullier Le 14-01-2010 à 14:47 sta |
|
la plaque de ce poste 2511 N° 104246 je n'ai pas d'autres renseignements ! l a tension varie au curseur.je continue mes recherches-j'espere ennuyer personne avec mes questions ?
cordialement.
Paul
|
|
| Sujet : philips 2511 Nouveau | De leullier Le 14-01-2010 à 15:02 sta |
|
la tension varie sur le curseur,la plaque du poste indique 2511 n° 104246 !j'espere ne pas ennuyer les internautes avec mes questions.
cordialement
Paul
|
|
| Sujet : philips 2511 Nouveau | De Totolagalène Le 14-01-2010 à 15:09 sta |
|
Pour refaire la métallisation d'un tube:
Peinture d'accrochage pour zinc, alu, cuivre, inox ... (Bardatex de chez Théodore).
Peinture alu pour tuyaux de poêle.
Raccordement du fil sortant du culot avec vernis à l'argent pour réparer le fil chauffant des lunettes AR de voitures.
|
|
| Sujet : philips 2511 Nouveau | De Pierrot du 82 Le 14-01-2010 à 15:27 cms |
| |
Vous devriez lire la notice en français du 2511...
http://www.tsf-philips.org/
Sur la première page il est expliqué les différences en fonction du numéro de série.
Comme le vôtre est supérieur à 100 000, il semble que vous ayez une des dernières versions.
Il y en a 16 pages en français...
| |
|
|
| Sujet : philips 2511 Nouveau | De leullier Le 14-01-2010 à 17:38 sta |
|
Bonjour Pierrot 82
J'ai bien le schéma de ce poste(qui est simple ,mais qui me crée des soucis)avant d'aller plus loin je vai essayer de trouver des tubes ,par contre le potar je coince.
bonne soirée
Paul
|
|
| Sujet : philips 2511 Nouveau | De Jacques (webmestre) Le 14-01-2010 à 17:46 sta |
|
Mais le fameux potar a été remplacé par quoi ? Je présume le bricolage habituel d'une résistance bobinée avec un potar carbone en //. Dans l'immédiat cela doit fonctionner. Mais est-ce que la tension du curseur se retrouve sur les grilles des étages d'entrée ?
|
|
| Sujet : philips 2511 Nouveau | De Pierrot du 82 Le 14-01-2010 à 20:04 cms |
| |
|
| Sujet : philips 2511 Nouveau | De HLJ Le 14-01-2010 à 22:18 sta |
|
Dans le 2511, les tubes E442 ne sont pas blindés, un capot en tôle qui englobe les deux E442 et la E415 sert de blindage, il est donc inutile de blinder cette lampe avec du papier d'aluminium ou d'essayer de refaire la métallisation.
Pour le potentiomètre bobiné j'ai indiqué ici la manière de réparer simplement et avec succès ce genre de composant.
Meilleures salutations.
HLJ
|
|
| Sujet : philips 2511 Nouveau | De leullier Le 15-01-2010 à 10:59 sta |
|
Bonjour à tous
je vous remercie pour votre patience,la tension varie bien sur la grille L1 mais ps L2,j'espere ne pas avoir à démonter les boites condos HF-ils sont pas trés accessibles.
cordialement
Paul
|
|
| Sujet : philips 2511 Nouveau | De leullier Le 16-01-2010 à 14:20 sta |
|
Bonjour
pensez-vous que les condos HF peuvent etre les fautifs ?
A+
|
|
| Sujet : philips 2511 Nouveau | De Pierrot du 82 Le 16-01-2010 à 15:00 cms |
| |
Si vous avez dû changer les condos de la 1ère boîte, il est vraisemblable que les autres boîtes soient à refaire...
C'est le même 2511 depuis octobre ?
| |
|
|
| Sujet : philips 2511 Nouveau | De leullier Le 16-01-2010 à 15:31 sta |
|
Le même poste,la boite de condos de l'alim pas de problémes mais les 2 autres sont trés mal placées er rivetées!donc galére en vue.ce poste appartient a une association et pour l'instant il restaure la mécanique.
cordialement
Paul
|
|
|
Journaux du site au 22/08/2022 à 10:26
