| Sujet : Schéma amateur et lampe A258 Nouveau | De jpb1 Le 09-01-2010 à 16:17 sta |
|
Bonjour,

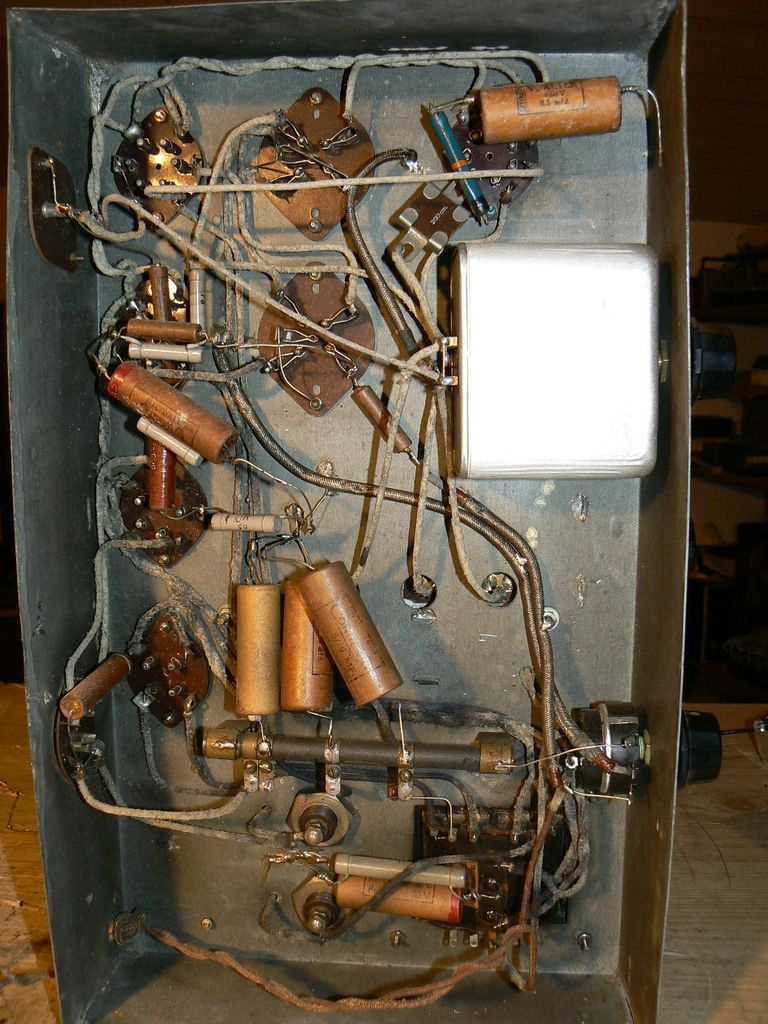

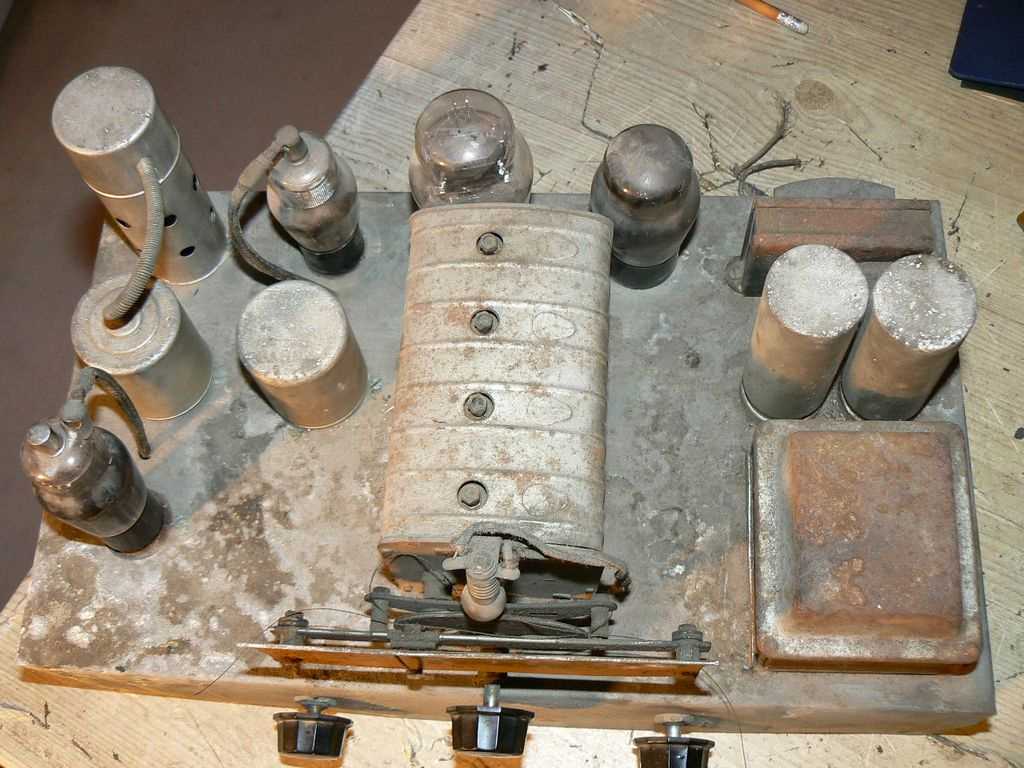

Voici le schéma et quelque photos d’un poste amateur (environ 1935) réalisé avec des blocs et transfos GAMMA D11N, T21 et T23 et équipé des lampes 2A7, A258, 2B7, 47, 80S (je suppose que la Visseaux A258 est une 58).
Le schéma montre que la grille et la cathode de la A258 sont toutes les 2 reliés à la masse ...  ![[:??:]](s11.gif)
Est-ce normal docteur ?

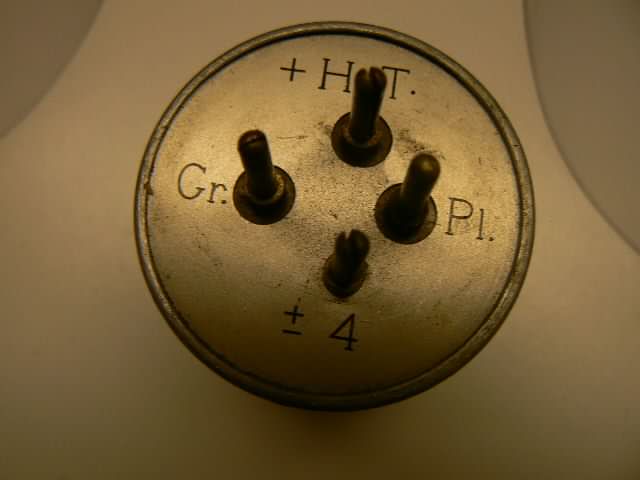

Autre sujet d’interrogation concernant le transfo Gamma T23 (voir photo). La borne « +- 4 » signifie quoi ? (J’ai pensé à une batterie mais il n’y a rien qui y ressemble dans le châssis ???)
J’attends de la doc sur ce transfo mais si quelqu’un a déjà une idée elle serait la bienvenue.
Merci à tous
Jean-Pierre
| |
|
| Sujet : Schéma amateur et lampe A258 Nouveau | De jpb1 Le 09-01-2010 à 16:20 sta |
|
| |
|
| Sujet : Schéma amateur et lampe A258 Nouveau | De Jacques (webmestre) Le 09-01-2010 à 17:04 sta |
|
Ces blocs étaient il me semble prévus pour des postes batteries. Trouver l'indication +4 -(sous-entendu 80V) en témoigne.
Pour la 58, c'est la cathode et la grille surpressor, donc normal. En principe la grille de commande reçoit la CAG, mais bon... C'est un montage amateur.
|
|
| Sujet : Schéma amateur et lampe A258 Nouveau | De jpb1 Le 09-01-2010 à 17:48 sta |
|
Il n'y pas de CAG ici. Je m'attendais donc à trouver un polarisation fixe avec une capa et résistance dans la cathode.
N'est ce pas nécessaire ?
Zero de polarisation est acceptable pour un montage amateur sans que cela ne pose trop de problèmes (distortion trop importante par exemple) ?
|
|
| Sujet : Schéma amateur et lampe A258 Nouveau | De Jacques (webmestre) Le 09-01-2010 à 17:57 sta |
|
On ne peut pas encore ici parler de distorsion, on est encore en amplification MF et le transfo MF suivant va quelque peu remettre en forme le signal sinusoïdal.
Zéro de polarisation n'est pas plus acceptable pour un montage amateur qu'un montage pro. C'est une simple application des principes de base. C'est sûr que telle qu'elle est montée, elle doit presque fonctionner en détectrice, ce n'est pas son rôle.
|
|
|
