Sujet : Poste 7 lampes sans marque Nouveau De fdevlos  Le 25-01-2010 à 20:49 sta

    Bonjour,
    Voici un poste trouvé ce WE sur brocante.
    Je le restaurerai un jour, quand j'en serai capable.
    En attendant, j'essaie de l'identifier mais je sèche :

    - aucune marque visible
    - 7 lampes : 6E8MG, 6K7G, 6H8, 607G, 5Y3, ???, + oeil magique

    Si quelqu'un a une idée ...
    merci d'avance.






Sujet : Poste 7 lampes sans marque Nouveau De Totolagalène  Le 25-01-2010 à 21:30 sta

    6Q7 au lieu de 6O7.


Sujet : Poste 7 lampes sans marque Nouveau De Totolagalène  Le 25-01-2010 à 21:33 sta

    On ne voit pas le CV, il a combien de cages?[:Hi:]


Sujet : Poste 7 lampes sans marque Nouveau De fdevlos  Le 25-01-2010 à 22:03 sta

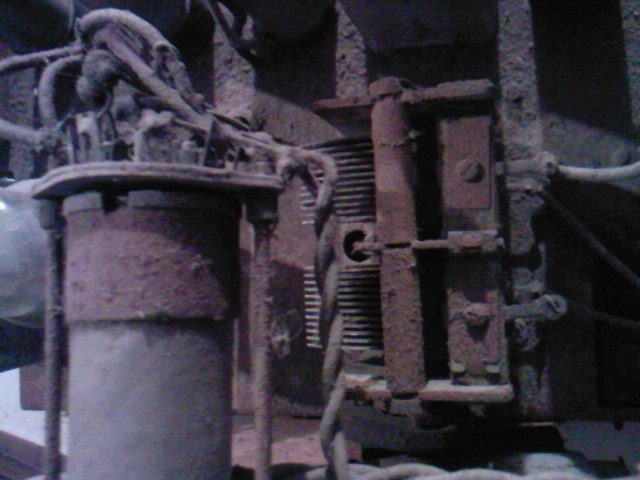

    2 cages on dirait -->




Sujet : Poste 7 lampes sans marque Nouveau De slouptoouut  Le 25-01-2010 à 22:15 sta

    la finale non identifiée est tres probablement une 6V6 , ou une 6F6 (voire la valeur de la résistance de polar de ce tube pour lever le doute , si 200 à 250 ohms => 6V6 , si 400 à 500 ohms =>6F6)


Sujet : Poste 7 lampes sans marque Nouveau De Totolagalène  Le 25-01-2010 à 22:19 sta

    Ou 6M6. Résistance sur picot à droite du détrompeur, c'est à dire le N° 8.


Sujet : Poste 7 lampes sans marque Nouveau De fdevlos  Le 25-01-2010 à 22:20 sta

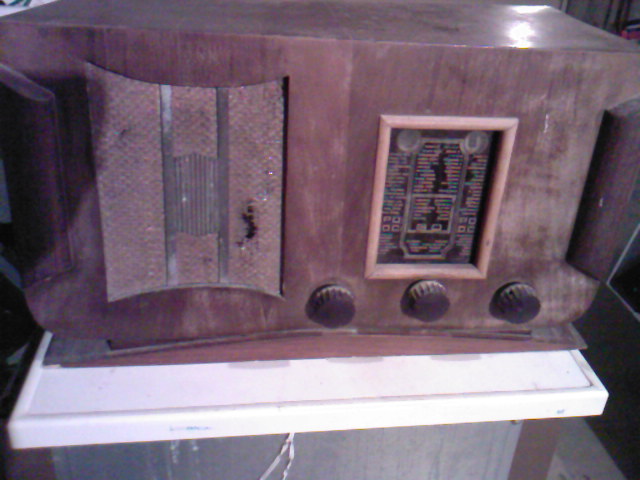

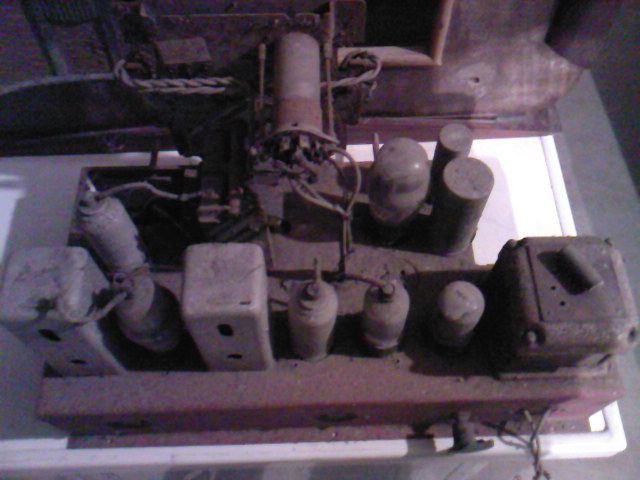

    je ne sais pas si j'ai donné les lampes dans le bon ordre, ce que je peux vous dire c'est que celle qui n'est pas identifiée et celle juste à coté du tranfo d'alim (voir photo).

    En essuyant la poussière, le marquage est parti, c'est ballot. Il me semble que ça commençait par 6 ...


Sujet : Poste 7 lampes sans marque Nouveau De slouptoouut  Le 25-01-2010 à 22:36 sta

    Le problème c'est que ça n'avance guère de lire "6 quelque chose" car toutes ces lampes ne contiennent que des chiffres "6" dans leur marquage !

    Au passage : Si c'est une 6M6 la résistance de polar doit faire 150 ohms, toutefois ce serait étonnant que ça soit une 6M6 , la 6M6 est un assez gros tube , avec une grosse anode assez haute , or sur la photo on voit un lampes avec un petit bulble ... qui n'a pas la gueule d'une 6M6
    (les 6F6 et 6V6 ont en proportion de plus petites anodes et existent en bulbe cylindrique de taille réduite )

    sloup


Sujet : Poste 7 lampes sans marque Nouveau De Totolagalène  Le 25-01-2010 à 22:52 sta

    Je ne connais pas le détail complet mais je sais que dans ces références de tubes (y compris 6L6), il existe un peu toutes les formes. La résistance de polarisation (entre cathode et masse) devrait parler.[:Hi:]


Sujet : Poste 7 lampes sans marque Nouveau De Totolagalène  Le 25-01-2010 à 22:57 sta

    Elle a quelles couleurs cette résistance?[:Hi:]


Sujet : Poste 7 lampes sans marque Nouveau De fdevlos  Le 25-01-2010 à 22:59 sta

    je regarde de plus près cette résistance ...


Sujet : Poste 7 lampes sans marque Nouveau De Adams  Le 25-01-2010 à 23:00 sta

    On a l'impression qu'il y a une lampe de trop dans ce poste.
    6H8 6Q7 .......


Sujet : Poste 7 lampes sans marque Nouveau De Totolagalène  Le 25-01-2010 à 23:02 sta

    C'est ce que je me suis dit![:??:]


Sujet : Poste 7 lampes sans marque Nouveau De fdevlos  Le 25-01-2010 à 23:10 sta

    Orange avec un point marron, voir photo -->

    Quand je dis 7 lampes c'est en comptant l'oeil, je ne sais pas si il faut ...




Sujet : Poste 7 lampes sans marque Nouveau De Totolagalène  Le 25-01-2010 à 23:14 sta

    Ce ne serait pas plutôt rouge pour le corps? Et la couleur d'une extrémité. On dit Corps-bout-point. [:Hi:]


Sujet : Poste 7 lampes sans marque Nouveau De fdevlos  Le 25-01-2010 à 23:18 sta

    c'est la résistance qui est en bas à gauche entre les deux condo blancs.
    Comparée au chassis qui est rouge, elle me semble orange et ses extrémités n'ont pas de couleur différente. A moins que je me trompe de composant ...


Sujet : Poste 7 lampes sans marque Nouveau De Adams  Le 25-01-2010 à 23:26 sta

    Ce qui est inhabituel ce sont ces deux lampes.
    CAG amplifié ?




Sujet : Poste 7 lampes sans marque Nouveau De Totolagalène  Le 25-01-2010 à 23:26 sta

    Cà ferait: corps orange = 3
    bout orange = 3
    point brun = un seul 0

    Soit 330 Ohms; c'est tout à fait possible mais ne permet pas d'identifier le tube.

    Sur le TR du HP, on ne lirait pas une impédance à tout hasard? [:Hi:]


Sujet : Poste 7 lampes sans marque Nouveau De fdevlos  Le 25-01-2010 à 23:28 sta

    le transfo est solidaire du HP, il est dans la caisse, je vais voir. Une photo de la lampe serait-elle utile ?


Sujet : Poste 7 lampes sans marque Nouveau De fdevlos  Le 25-01-2010 à 23:42 sta

    Dans l'ordre :

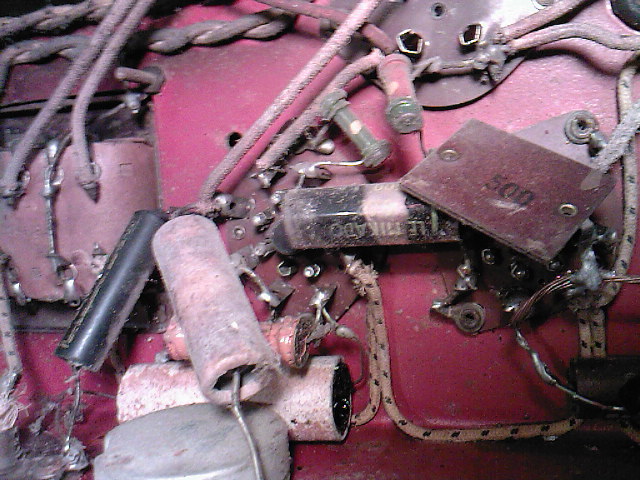

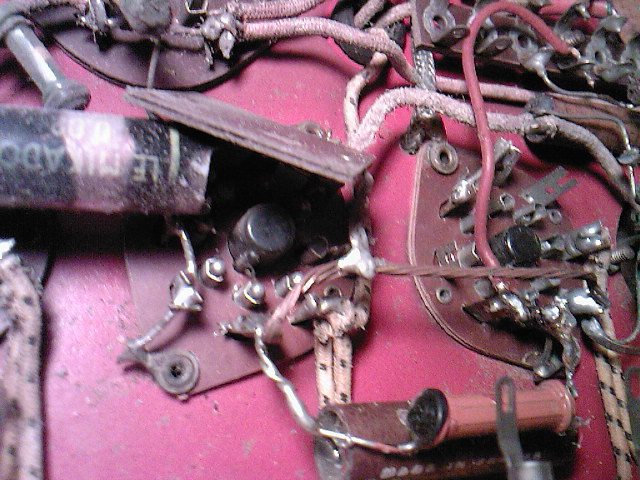

    - la photo des connexions des deux lampes suspectes.
    Le fil rouge est un cuivre torsadé, il ne semble pas d'origine, je ne sais pas ce que vous en pensez.

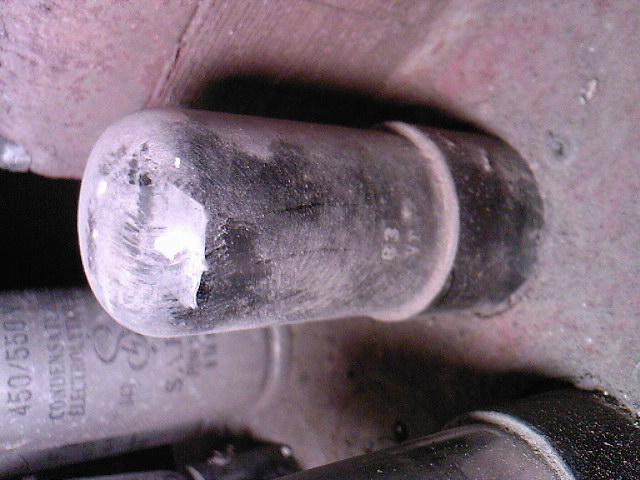

    - la lampe non identifiée : une inscription subsiste vt 83





Sujet : Poste 7 lampes sans marque Nouveau De fdevlos  Le 25-01-2010 à 23:43 sta

    trop gros le fichier ... -->




Sujet : Poste 7 lampes sans marque Nouveau De Adams  Le 25-01-2010 à 23:48 sta

    Oui une photo peut donner une indication à condition de voir l'intérieur ce qui n'est pas toujours le cas,la plaque de la 6V6 est ovale et il n'y a que deux grilles,la troisieme est remplacée par deux petits déflecteurs.
    Mais entre 6F6 et 6M6 je ne sais pas si l'on voit une différence.


Sujet : Poste 7 lampes sans marque Nouveau De fdevlos  Le 25-01-2010 à 23:51 sta

    j'ai oublié, pas d'indication d'impédance sur le tr. Pour le fil anachronique, je parlais de celui qui a une gaine plastique rouge. Tous les autres sont en tissu, c'est bricolé ça, non ?


Sujet : Poste 7 lampes sans marque Nouveau De Adams  Le 25-01-2010 à 23:54 sta

    On dirait une 6V6 ,certains dépanneurs ne se préoccupaient pas de la résistance de polarisation.


Sujet : Poste 7 lampes sans marque Nouveau De fdevlos  Le 25-01-2010 à 23:55 sta

    je la passerai demain au karcher pour mieux voir l'intérieur.


Sujet : Poste 7 lampes sans marque Nouveau De Totolagalène  Le 26-01-2010 à 00:06 sta

    Pour le tube non identifié: pas grave du tout, 6F6, 6V6 ou 6M6 c'est à peu près la même chose, on peut mettre l'une pour l'autre, les brochages sont identiques et l'impédance de charge d'anode ne diffère pas vraiment. S'il n'y avait que cela pour qu'il rechante...[:Hi:]


Sujet : Poste 7 lampes sans marque Nouveau De Pierrot du 82  Le 26-01-2010 à 03:45 cms

Impédance transfo de sortie :

pour 6V6 = 5K
pour 6F6 et 6M6 = 7K

Mais le tube a plutôt l'air d'une 6V6-GT, et ça colle avec la résistance de cathode de 330 ohms !



Sujet : Poste 7 lampes sans marque Nouveau De HAROUG  Le 26-01-2010 à 10:09 sta

    recherche schemas poste batterie marque LEMOUZY HYPER HETERODYNE 7 LAMPES LE TOUTES ONDES 1929
