Sujet : Pile 67.5 V Nouveau De Bombarde  Le 27-10-2010 à 11:17 sta Bonjour à tous, Il me semble avoir vu dans le forum un montage pour remplacer une pile 90V destinée aux radios portables à tubes de l'après guerre. Quelqu'un pourrait il m'aiguiller sur l'article en question? Merci d'avance Bombarde

Sujet : Pile 67.5 V Nouveau De Jacques (webmestre)  Le 27-10-2010 à 11:20 sta Utiliser la recherche et entrer 67,5

Sujet : Pile 67.5 V Nouveau De guy F6ctp  Le 27-10-2010 à 12:06 sta Je peux vous passer mon schémas d'alim universelle pour poste batterie. @+Guy

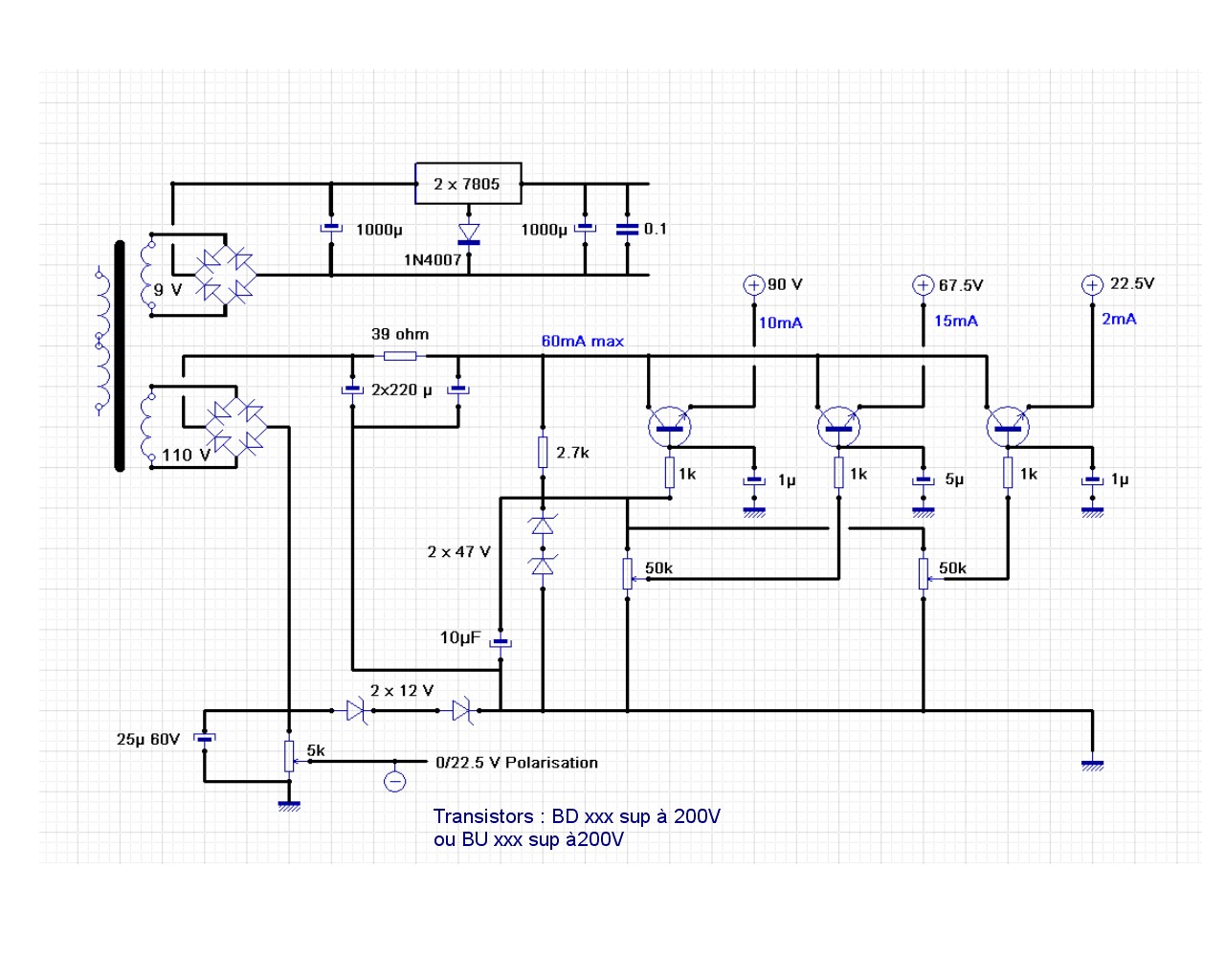

Sujet : Pile 67.5 V Nouveau De guy F6ctp  Le 27-10-2010 à 12:13 sta Bonjour, la voici : @+ Guy

Sujet : Pile 67.5 V Nouveau De guy F6ctp  Le 27-10-2010 à 12:18 sta RE - je peux fournir les transistors et les régulateurs 5 v gratuit + port @+ Guy

Sujet : Pile 67.5 V Nouveau De guy F6ctp  Le 27-10-2010 à 12:31 sta Pour faire une pile à embarquer c'est ici : http://retro-forum.com/viewtopic.php?f=1&t=128942 g

Sujet : Pile 67.5 V Nouveau De Jean Roland  Le 27-10-2010 à 14:28 sta Bonjour, Voir sur le site à Sepellière ici. J'ai réalisé ce convertisseur en 67.5 V pour un Radialva Fox 57 et ça fonctionne très bien. Avec des batteries 1.2 V/2500 mAh, le poste fonctionne au moins pendant une douzaine d'heures à volume moyen.

Sujet : Pile 67.5 V Nouveau De guy F6ctp  Le 27-10-2010 à 14:58 sta Un autres ici http://www.carnets-tsf.fr/remplacement-pile-67V.html @+ Guy

Sujet : Pile 67.5 V Nouveau De Bombarde  Le 27-10-2010 à 16:30 sta Bonjour, Bravo vous êtes formidables! Pour le transfo, je pense que c'est au transfo ligne 600 ohms. Je possède ce genre de matériel mais avec en tôle. Par contre j'ai des petits potstout neuf avec carcasses et tout; je vais essayer . Dans le même ordre d'idée, j'ai le poste de mon père fabriqué en 1929 avec 3 tubes (2xA409+1xA410) La tension "plaque" était de 80V. Savez vous combien consommait ce genre de tube ?Je vais ressortir l'engin et prendre des photos. Celui là je l'ai vu fonctionner !!!!Donc... Merci d'avance Bombarde

Sujet : Pile 67.5 V Nouveau De Jean Roland  Le 27-10-2010 à 19:58 sta Bonsoir, Pour la A409 voir ici et pour la A410 voir là. Dans tous les cas, le courant anodique de ces lampes est très faible (quelques mA).

Sujet : Pile 67.5 V Nouveau De pierre.ch  Le 28-10-2010 à 01:18 sta Trés interessant ces petits montages, il y a un bon moment que je dois en réaliser un, mais trop de choses à faire, et puis les postes auxquels ils sont destinés ne sont pas encore restaurés alors........ Par contre sur la version la plus simple sans stabilisation de la tension de sortie donnée ici http://www.carnets-tsf.fr/remplacement-pile-67V.html Sauf erreur de ma part (ce qui n'aurait rien d'extraordinaire.....) il y a un petit problème dans la réalisation du transfo sur le schéma il est indiqué 30 spires primaire 160 spires secondaire ce qui donne un rapport de transformation de 5,3 et une tension de sortie (selon la formule approchée donnée) de 56,7V dans le tableau juste à côté on donne 30 et 165 spires ce qui donne n = 5.5 et 58,5V pour retrouver les valeurs données dans le calcul il faut prendre 30 spires et 190 spires. Mème problème dans la version avec stabilisation de la tension de sortie donnée sur le site de sepelliere: dans le texte il est indiqué primaire 30 spires et secondaire 200 spires et dans la description de la réalisation du transfo il est indiqué primaire 30 spires et secondaire 330 spires. A quel saint se vouer? (j'en connais qui auraient ecrit sein ) Pierre

Sujet : Pile 67.5 V Nouveau De Totolagalène  Le 28-10-2010 à 01:25 sta Oui mais avec un S car toujours aux 2.

Sujet : Pile 67.5 V Nouveau De pierre.ch  Le 28-10-2010 à 01:49 sta 2 comme les 2 mains.....

Sujet : Pile 67.5 V Nouveau De Michel 87  Le 28-10-2010 à 09:21 sta Entr'autres

Sujet : Pile 67.5 V Nouveau De Jean Roland  Le 28-10-2010 à 14:57 sta Bonjour, Dans le pot Ferroxcube que j'ai utilisé, pour le primaire j'ai mis 30 spires et 350 spires pour le secondaire, version avec stabilisation.

Sujet : Pile 67.5 V Nouveau De f6ggz  Le 28-10-2010 à 15:20 sta bonjour a tous. ou trouver ces pots ,j'en recherche 2 ( pour faire une pile en 90v ) cordialement f6ggz pot Ferroxcube

Sujet : Pile 67.5 V Nouveau De Bernard tsf allier  Le 28-10-2010 à 15:39 sta Bonjour. comme indiqué sur le site de sepellière, récupérez un minitel dans une décheterie.

Sujet : Pile 67.5 V Nouveau De guy F6ctp  Le 28-10-2010 à 17:34 sta ou voir ici Le 06-09-2010 à 18:00 dans recherche tapez : pots ferrites Dispo gratuit +port @+ Guy

Sujet : Pile 67.5 V Nouveau De Bombarde  Le 27-12-2010 à 16:09 sta Bonjour, Je n'arrive plus à mettre la main sur les plans du cartonnage qui entoure la pile Ai-je rêvé ? Si quelqu'un peut m'aider ?????? Cordialement Bombarde

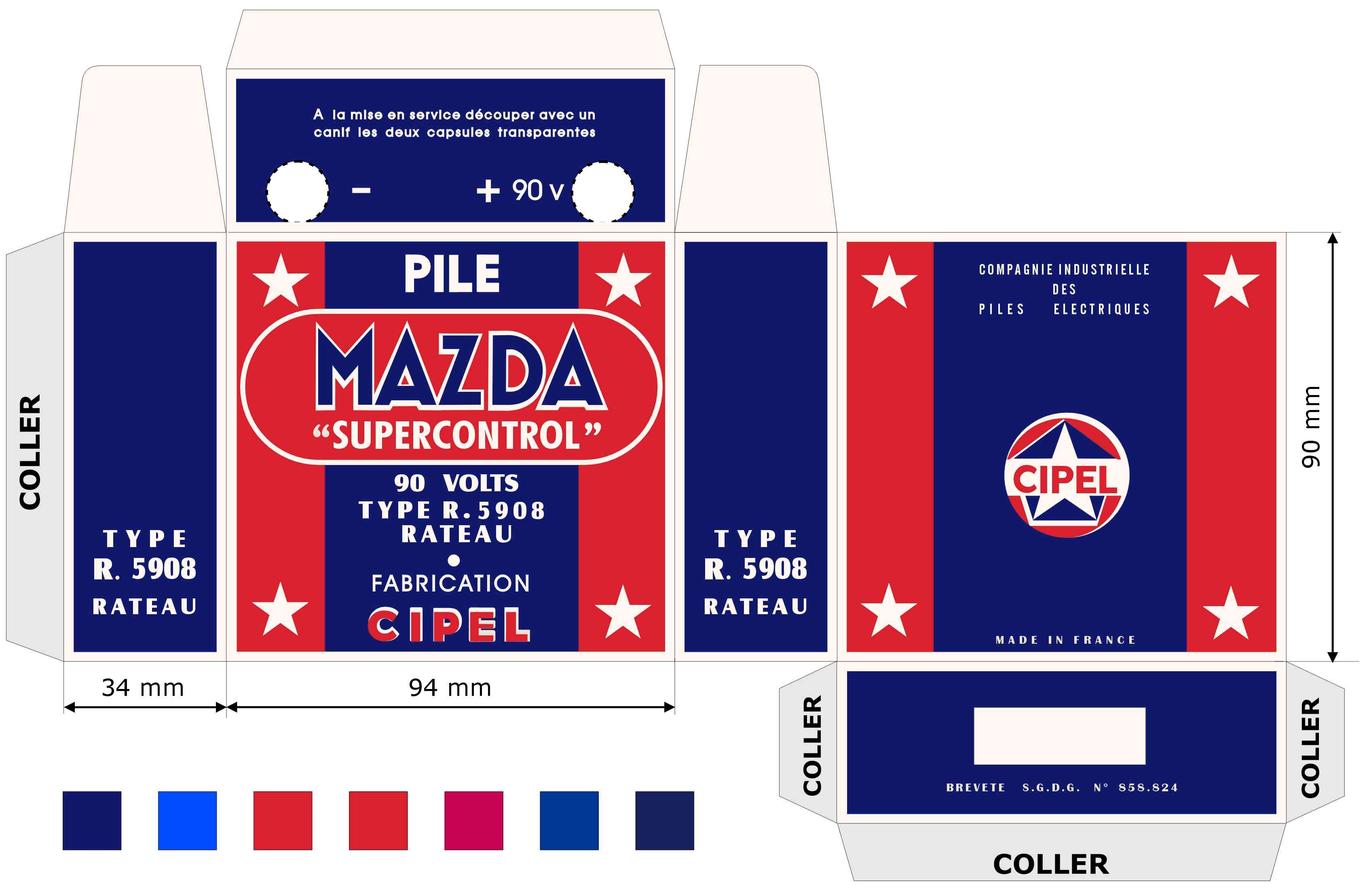

Sujet : Pile 67.5 V Nouveau De Patoche  Le 27-12-2010 à 16:43 sta Bonjour, Est-ce celui-ci ? Je ne me souvient plus où je l'ai téléchargé , le fichier original fait 807 Ko, donc j'ai réduit à 256 couleurs et réduit un peu la largeur et la hauteur (retiré les marges blanches sans informations autour de l'image) pour que la taille soit inférieure à 300Ko et puisse passer sur le forum. Patoche.

Sujet : Pile 67.5 V Nouveau De leullier  Le 27-12-2010 à 20:21 sta Bonsoir Guy sur votre alim je vois 2x 7805 ,pourquoi ?il est vrai j'ignore le fonctionnement des. postes batteries,je voudrai faire un ci pour rendre service . je cherchai à savoir a quoi correspond cette partie d'alim bonne soirée cordialement Paul

Sujet : Pile 67.5 V Nouveau De Florian  Le 27-12-2010 à 20:29 sta Bonsoir Paul, Bonne question Paul! Les 7805 sont des régulateurs qui stabilisent la tension a 5V mais en effet, pourquoi en mettre deux? Flo

Sujet : Pile 67.5 V Nouveau De Guy F6CTP  Le 27-12-2010 à 22:28 sta Bonsoir je suis un peu en retard pour répondre mais mes absences m'on fais rater quelques sujets les 7805 sont en // pour doubler l'intensité. Sujet santé j'ai pas mal d'absence programmées aussi ne m'en veuillez pas pour les réponse tardives. Bonne Année à tous. Guy

Sujet : Pile 67.5 V Nouveau De slouptoouut  Le 27-12-2010 à 22:40 sta Bonjour, si c'est pour doubler le débit (3A au lieu de 1,5A ) pour les filaments , le montage de 2 régulateur est certe possible mais déconseillé (si il ne sont pas totalement identiques, ils risquent de débiter "l'un dans l'autre" ,ou de "pomper" , ou d'avoir d'autre omportements imprévus ... il est plus simple, plus rationnel , et plus sécure d'utiliser un régulateur à gros débit tel qu'un 78H05 (si on le veut fixe) ou un LM350 (si on le veut variable ) le 78H05 tient 5A et il est fixe, le LM350 tient 3a et est variable . sloup

Sujet : Pile 67.5 V Nouveau De Bombarde  Le 28-12-2010 à 10:09 sta Bonjour, Merci pour le cartonnage . C'est bien cela. Bonnes fêtes Cordialement Bombarde

Sujet : Pile 67.5 V Nouveau De guyguy  Le 28-12-2010 à 16:46 sta On pourrai se fabriquer une " NORME " de prises de courant pour postes-batteries , Alim universelle , {Norme inter- forum et Collectionneurs }, ( baptisée " TSF-RADIO" par exemple ) .

Sujet : Pile 67.5 V Nouveau De guy F6ctp  Le 28-12-2010 à 18:09 sta Patrick, si tu savait le nombre d'alim que j'ai fait avec des 7805 en // j'en ai un stock qui est de la même fabrication donc pas de pb. Bonnes fêtes Guy

Sujet : Pile 67.5 V Nouveau De slouptoouut  Le 28-12-2010 à 21:10 sta Bon, si ils sont de la même marque, du même modèle, du même lot de fabrication ...En général ça marche sans poser de problème (mais, le jour ou une panne survient et arrive a détruire un régulateur , il faudra les changer tous ...Ceci dit ces régulateurs sont tres rarement défectueux, a moins de leur faire véritablement exprès les pires misères !)

Sujet : Pile 67.5 V Nouveau De sepelliere44  Le 29-12-2010 à 23:50 sta Pour équilibrer les courants de sortie, mettre sur la sortie de chaque régulateur, une résistance de 0,22 ohm. Christian

Sujet : Pile 67.5 V Nouveau De Pierre Roque  Le 30-12-2010 à 12:02 sta Bien vu Christian Pierre

Sujet : Pile 67.5 V Nouveau De Bombarde  Le 18-01-2011 à 21:03 sta Bonsoir, Le pplan mécanique doit être pour une pile de 90V . N'existerait il pas l'emconbrement mécanique pour les pile de 67.5V qui doit être plus petit? Merci et bien cordialement Bombarde

Sujet : Pile 67.5 V Nouveau De sepelliere44  Le 18-01-2011 à 23:35 sta Le lien pour la jaquette : ici Christian

Sujet : Pile 67.5 V Nouveau De Bombarde  Le 23-01-2011 à 12:36 sta Merci beaucoup Bombarde

Sujet : Pile 67.5 V Nouveau De Jacques (webmestre)  Le 13-03-2015 à 09:46 sta Pour Guy, en date du 27-10-2010 à 12:13. Demande reçue par mail: quel sont les voltages des condos de l'alimentation pour poste radio portatif piles secteur votre circuit (ref:118763alim-guy2.jpg).

Sujet : Pile 67.5 V Nouveau De Guy F6CTP  Le 13-03-2015 à 09:58 sta Bonjour à tous Pour les basses tensions le 4 V il y a 2 x100 nF à60 V le chimique est un 100 uF 25 v Pour les HT j'avais une réserve de 10 uF 450 V pour le filtrage en tête ce qui est trop bien vu les débits mais je n'avais que ça en stock Et pour éviter les oscillations chaque sortie de tension est découplée par un 100 nF qui profite du gain du transistor de sortie et qui lisse parfaitement la tension. A disposition pour suite. Cordialement Guy
