| Sujet : Type RI 221...Manufacturer ? Nouveau | De Lawrence Le 31-12-2015 à 18:30 sta |
|
Hello, I can not speak French, my apologies.

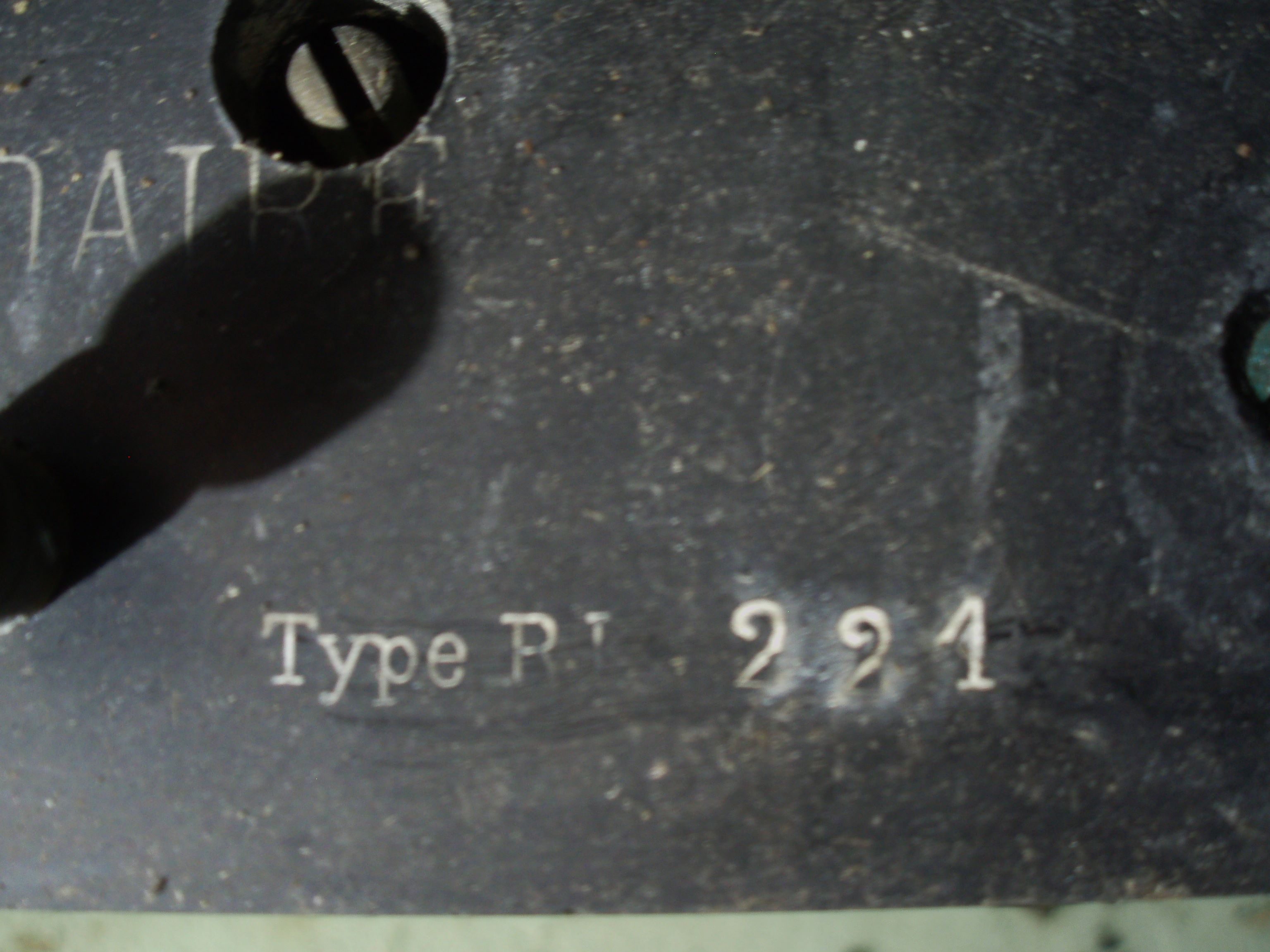

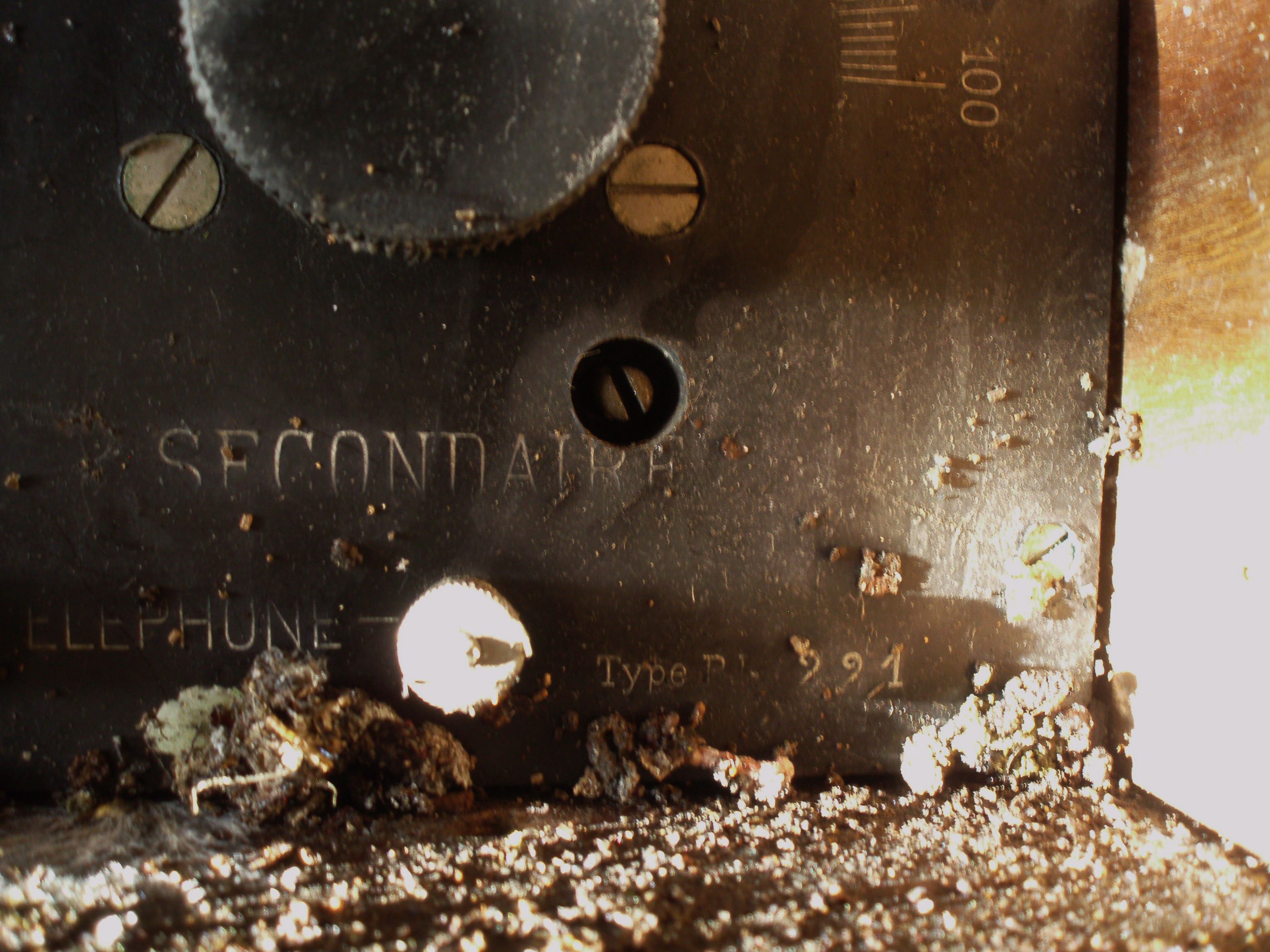

I am looking for the manufacturer of a French radio I have.... Type RI 221... Year..1920's
Many thanks.
Lawrence.
|
|
| Sujet : Type RI 221...Manufacturer ? Nouveau | De F6CER Le 31-12-2015 à 18:37 sta |
|
Hello Lawrence It would be a good idea to include a picture of the set may be someone Will recognise his manufacturer
Best regards
|
|
| Sujet : Type RI 221...Manufacturer ? Nouveau | De Marcel Bourguinet Le 31-12-2015 à 19:16 sta |
|
|
|
| Sujet : Type RI 221...Manufacturer ? Nouveau | De HLJ Le 01-01-2016 à 14:14 sta |
|
Boujour,
Désolé mais je ne parle et n'écrit pas l'anglais, chez nous en Suisse la seconde langue est l'allemand, mais Lawrence peut passer ce message au traducteur automatique.
Ce récepteur est un montage des années 24-26 environ selon moi.
Il est prévu déjà pour des tubes avec filament à faible consomation 0,060A
C'est le schéma devenu classique ensuite du montage C-119
Il comporte : Ampli HF à résonance , détection avec réaction, deux étages amplificateur BF commutables.
Le circuit d'accord d'antenne est spécialement bien conçu et exploite toutes les possibilités de circuit série ou parallèle avec un bobinage fractionné au moyen d'un seul commutateur de même que le boninage de résonnance.
J'ai cherché dans les livres de Guy Biraud, mais je n'ai pas trouvé de modèle similaire.

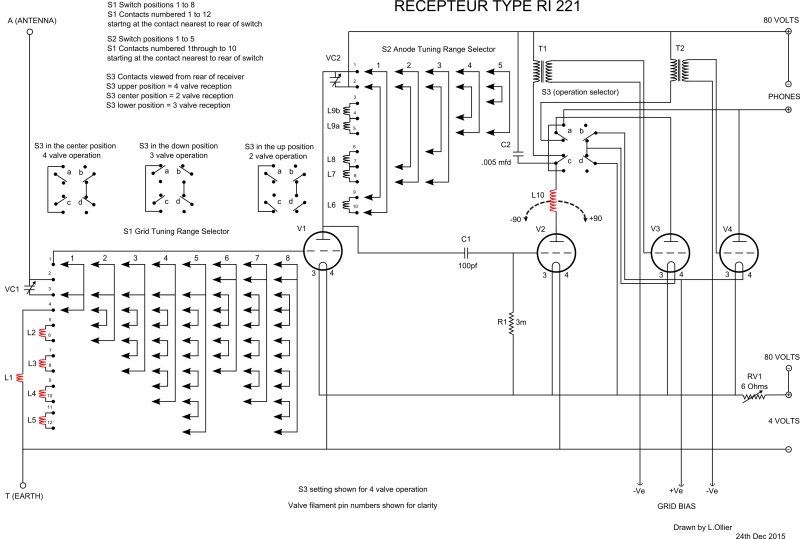

En annexe le schéma complet tel qu'il a été publié sur le forum anglais selon le lien de Marcel ci-dessus où vous y trouverez d'autres infos.
Peut-être que Eric Verdier ou un des grands spécialistes des récepteurs batteries Francais des années 20 en sauraient plus sur cet appareil.
Meilleures salutations.
HLJ
| |
|
| Sujet : Type RI 221...Manufacturer ? Nouveau | De Lawrence Le 01-01-2016 à 14:40 sta |
|
I write this with an online translator:
Merci pour les réponses, le schéma et l'article sur le forum vintage radio au Royaume-Uni a été fait par moi, je vais aussi poster quelques photos sur ce forum.
Merci.
Laurent.
|
|
| Sujet : Type RI 221...Manufacturer ? Nouveau | De Lawrence Le 01-01-2016 à 14:47 sta |
|

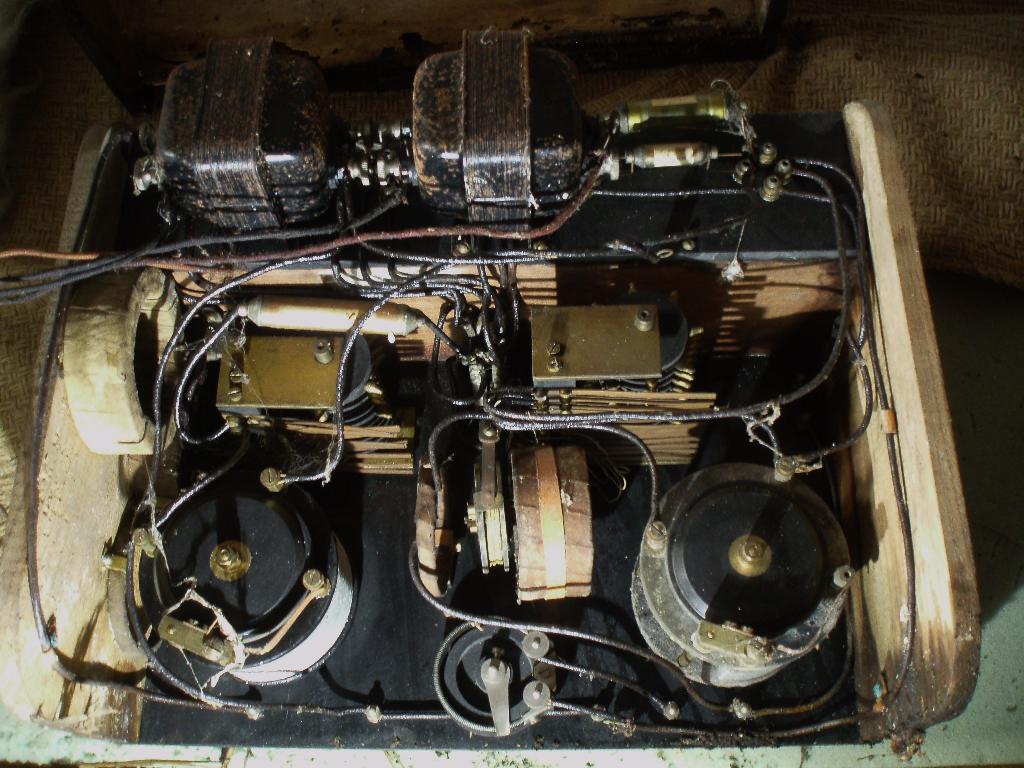

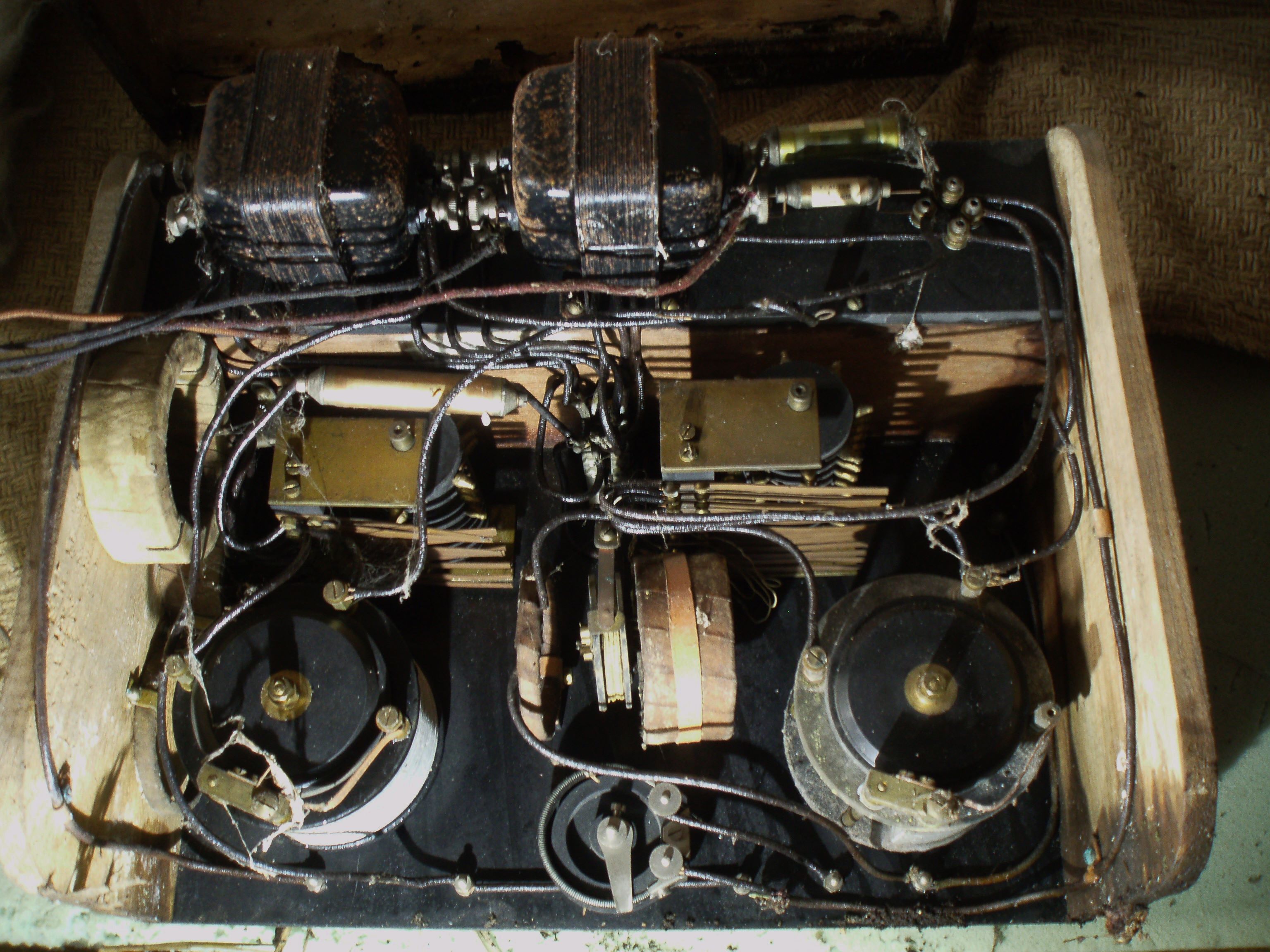

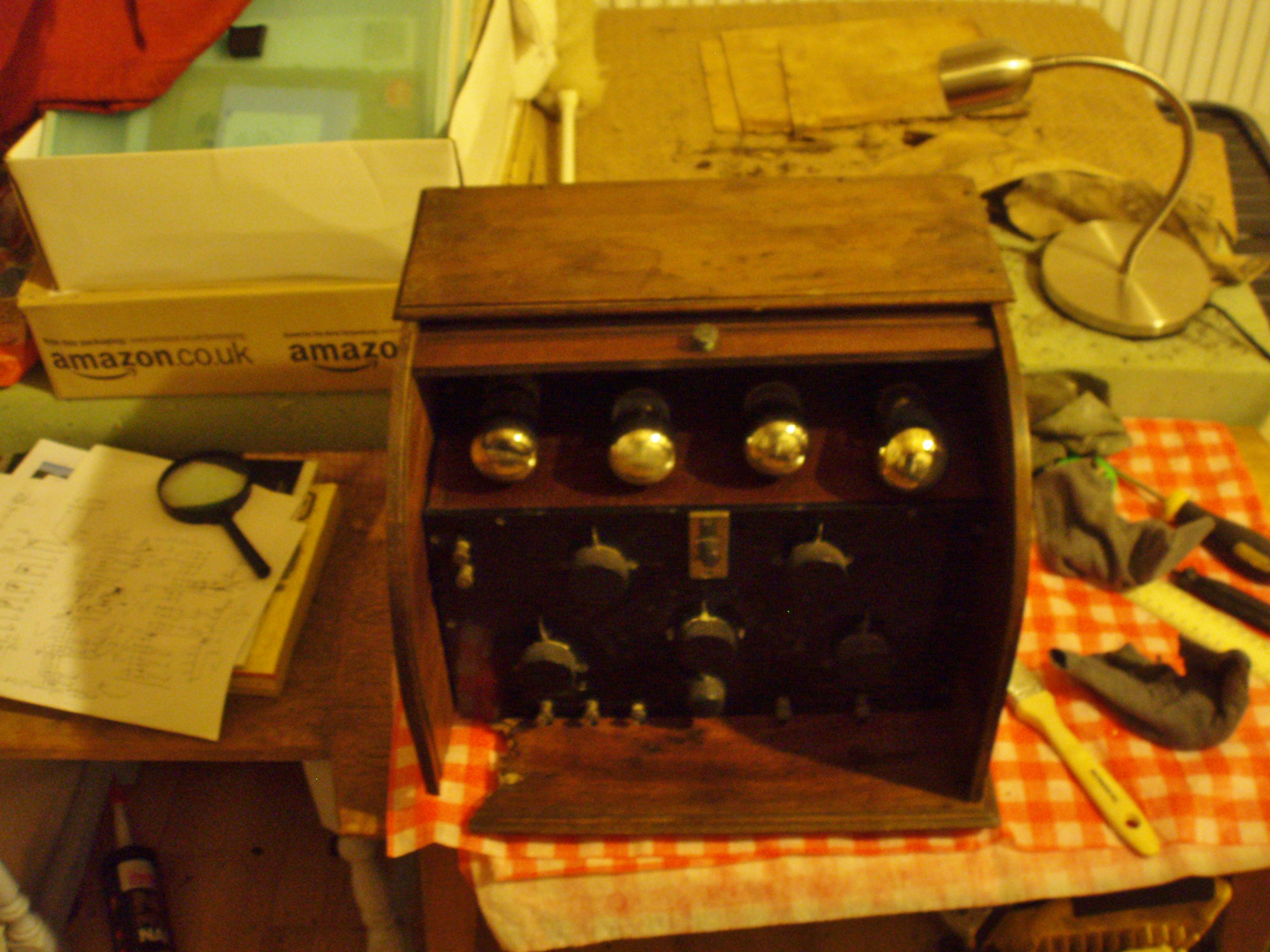

La photo de plus à suivre.
Merci.
Laurent.
| |
|
| Sujet : Type RI 221...Manufacturer ? Nouveau | De Lawrence Le 01-01-2016 à 14:50 sta |
|
| |
|
| Sujet : Type RI 221...Manufacturer ? Nouveau | De Lawrence Le 01-01-2016 à 15:20 sta |
|
Wrote with translator:
Voilà ce que je travaillais à ce jour:

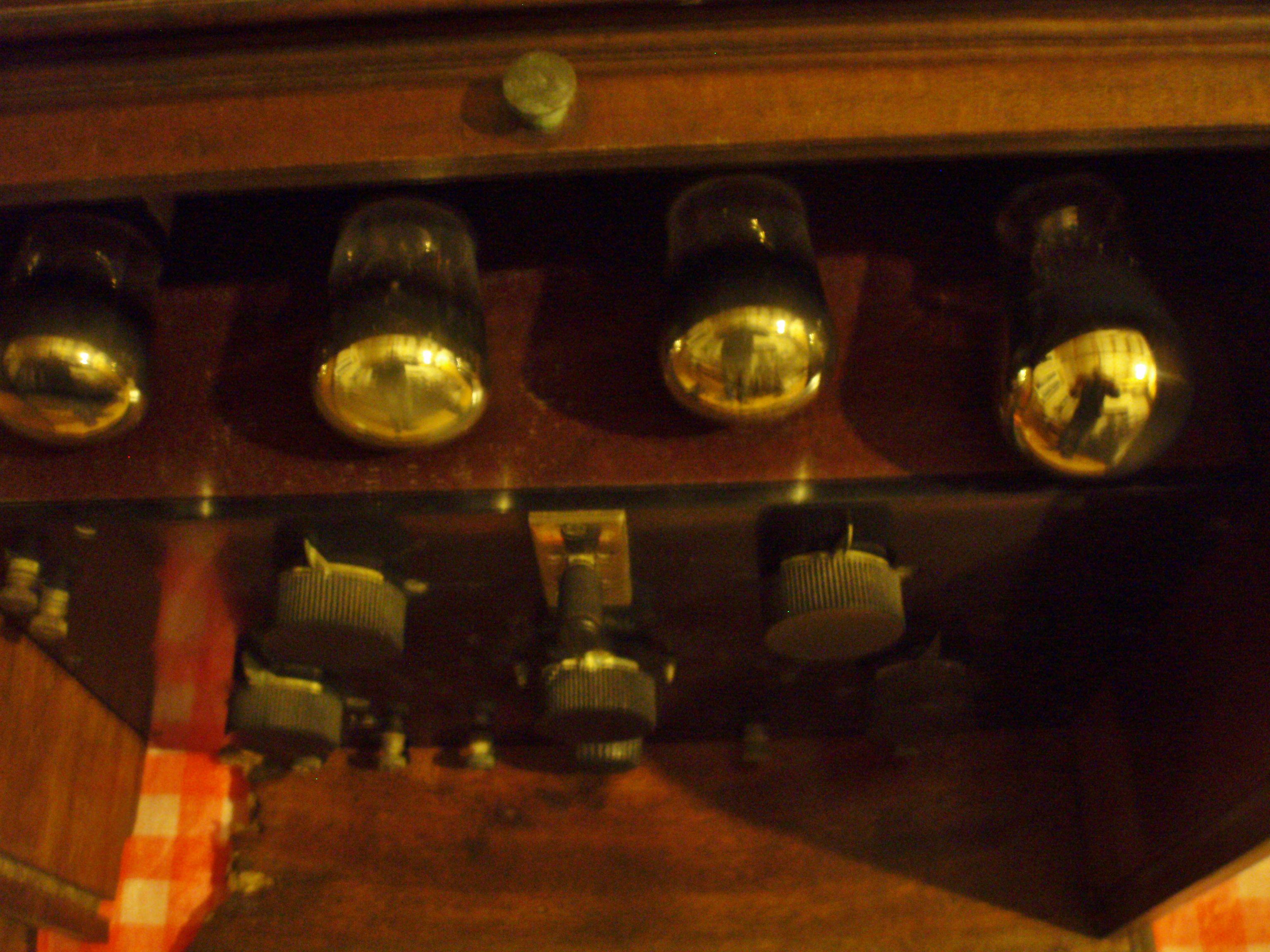

La radio dispose de 4 lampes, les lampes dans les photo ne sont probablement pas les originaux, ils sont des types Mullard et un type Cossor comme suit:
V1 = amplificateur RF = Mullard PM1 HF.
V2 = Détecteur Mullard = PM1 LF.
Amplificateur V3 = Audio = Mullard PM2.
Sortie V4 = Audio = Cossor Stentor Deux.

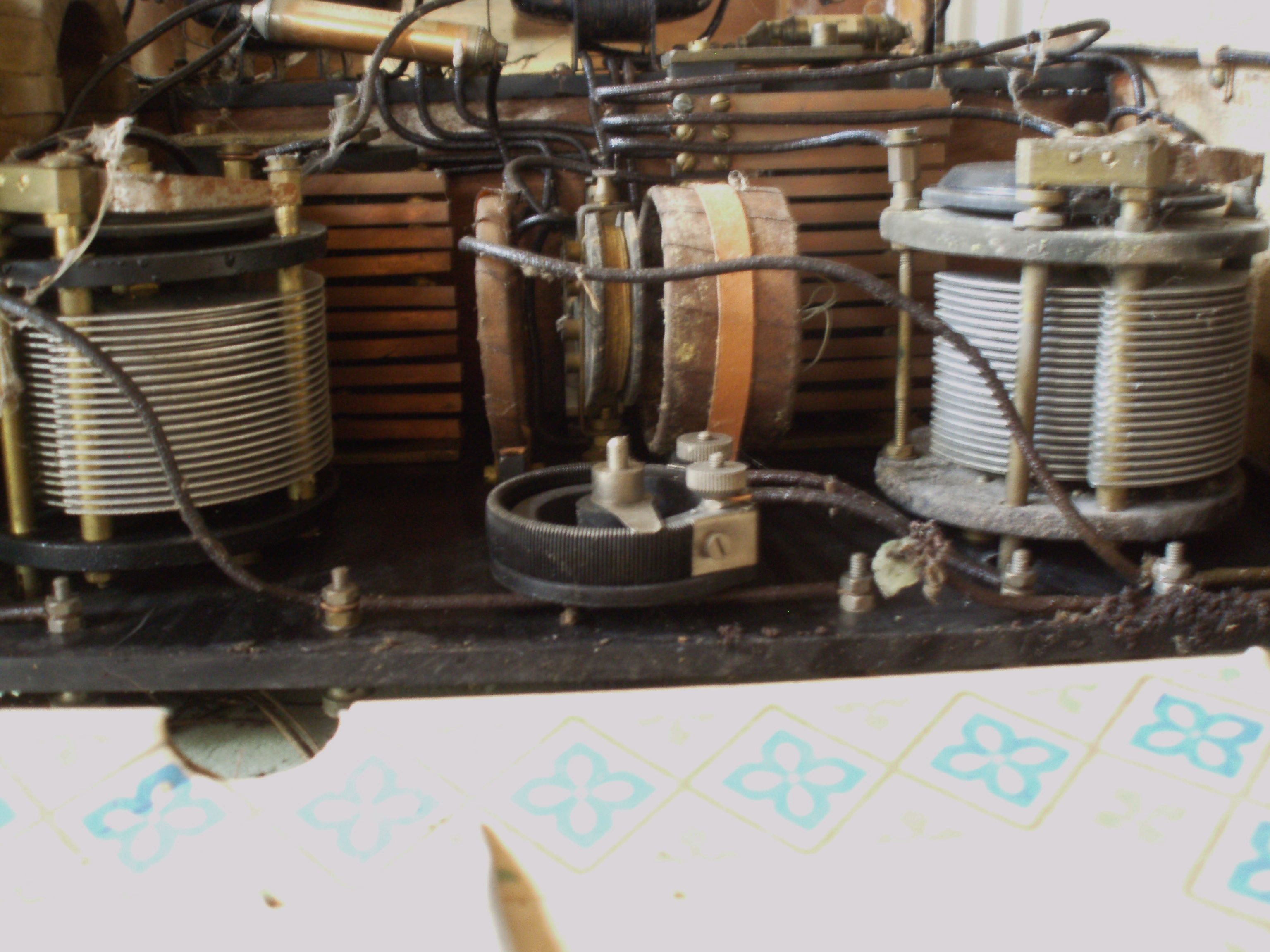

Le circuit résonnant de grille a 5 gammes et 3 gammes bande de propagation, le circuit résonant d'anode dispose de 5 gammes.
Les couples de bobines de régénération de l'anode V2 au circuit de grille de V1.

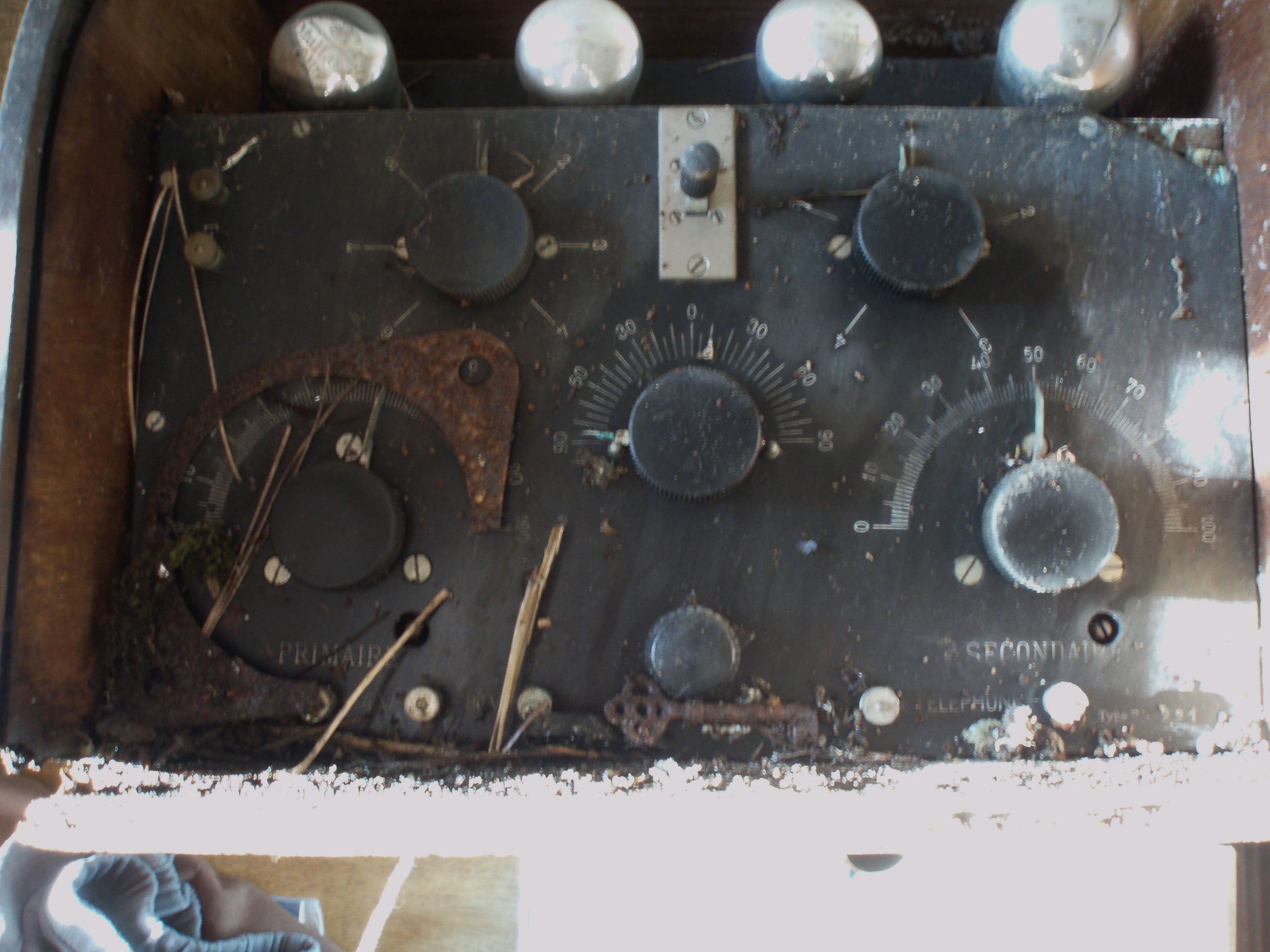

La radio peut être utilisé comme un 4 lampes (V1,2,3 & 4), 3 lampes (V1,2 & 3) ou 2 lampes (V1 & V2) Radio de l'interrupteur en haut sur le panneau avant.
Les condensateurs d'accord ont également un ajustement au ralenti via le panneau avant.
Il existe un rhéostat de filament sur le panneau avant.
Les bornes d'alimentation du panneau avant sont 4volts et 80 volts, les bornes de sortie sont des téléphones, les bornes d'entrée sont A et T (antenne et de la terre)
Je voudrais savoir ce que les lampes originales auraient été .... 2v? 4V? Émetteurs lumineux (ex: TM)?
Merci.
Laurent.
|
|
| Sujet : Type RI 221...Manufacturer ? Nouveau | De Lawrence Le 01-01-2016 à 22:13 sta |
|
Written with translator:
Bonjour à nouveau, quelqu'un pourrait dire ce C119 signifie et comment il est originaire.
Merci d'avance.
Bonne année à tout le monde
Laurent.
|
|
| Sujet : Type RI 221...Manufacturer ? Nouveau | De HLJ Le 01-01-2016 à 23:12 sta |
|
Bonsoir,
C-119 était le numéro une réponse au courrier des lecteurs dans le numéro 25 du journal ''L'Antenne'', qui à force d'être nommée de la sorte à donné son nom à ce montage typique à quatre tubes dans les années vingt, identique à votre récepteur.
Cependant ce montage est plus ancien que le numéro 25 du journal ''l'Antenne'', il a été mis au point durant la guerre 1914-1918 par l'Établissement Central de la Télégraphie Militaire.
Voir ce sujet de discussion avec les annexes :  http://www.tsf-radio.org/…
Meilleures salutations.
HLJ
|
|
| Sujet : Type RI 221...Manufacturer ? Nouveau | De Lawrence Le 02-01-2016 à 10:30 sta |
|
Un grand merci pour la réponse et le lien HLJ, je vais copier le contenu dans un programme de texte et ensuite à travers un traducteur plus tard aujourd'hui.
Merci beaucoup.
Laurent.
|
|
| Sujet : Type RI 221...Manufacturer ? Nouveau | De ON5MJ Le 02-01-2016 à 13:13 sta |
|
BTW where are you from Lawrence ?
|
|
| Sujet : Type RI 221...Manufacturer ? Nouveau | De Lawrence Le 02-01-2016 à 18:33 sta |
|
|
|
|
