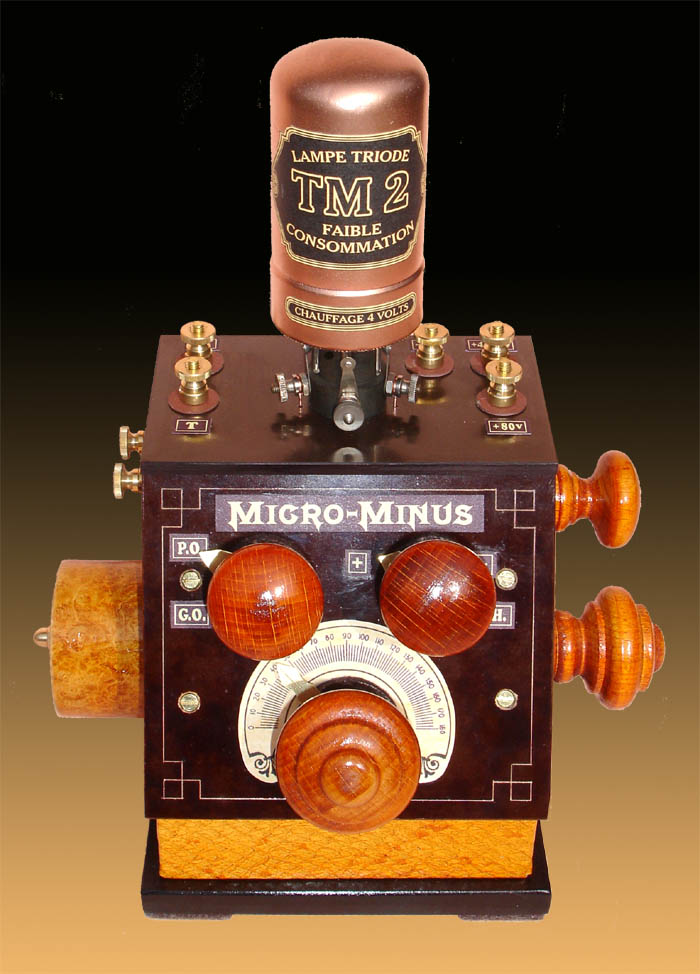

Sujet : PETIT POSTE MONOLAMPE Nouveau De megawave  Le 24-03-2010 à 14:47 sta Bonjour à tous, Synthèse de quelques petits délires personnels, voici un très petit monolampe longuement cogité, et que je viens d'achever. Au départ, je me suis fixé l'objectif de construire un monolampe aussi petit que possible : le boitier, pour rester de petite taille, devait être construit avec des parois minces, mais rigides, assez difficiles à assembler de façon esthétiquement acceptable. J'ai tourné la difficulté en optant pour une construction "multiplis", en assemblant par collage trois feuilles de contreplaqué de 1 mm qui pincent une très petite cornière en PVC, avec la précaution d'employer de la colle non aqueuse, en l'occurrence de la simple Araldite, pour éviter les gauchissements, voilages, mises en vrille, etc... une fois le collage sec, la paroi bien que très fine (3,5 mm) est d'une résistance mécanique étonnante, et en tous cas très suffisante. Cette petite cornière (qui d'ailleurs pourrait être en laiton) permet ensuite un assemblage facile des parois du coffret, et un équerrage parfait. La façade et le dessus sont taillés dans de la bakélite industrielle de 4 mm, qu'on trouve sous le nom de "papier bakélisé", les chants étant ensuite polis et brillantés. A défaut, deux morceaux de bakélite vierge (épaisseur 2 mm) utilisés pour les circuits imprimés, assemblés par collage soigné, conviennent aussi très bien. Un filet tracé à la pointe donne un cachet "d'époque". La dimension finale du boitier est de l'ordre de 105 x 105 x 115 mm. La logique est de l'équiper de boutons également de très petite taille, mais outre qu'ils sont difficiles à dénicher, quelques essais démontrent très vite que c'est incompatible avec le confort de la manoeuvre, et que de gros boutons donnent un bien meilleur moëlleux aux mouvements, leur coté joufflu donnant de plus au poste un petit air "généreux". Faute de posséder une série de boutons homogènes, j'ai bidouillé des boutons en bois de hêtre, initialement prévus pour des tiroirs, et qui existent en de nombreux modèles et dimensions; de surcroit on en trouve facilement. De petites pièces taillées dans la bakélite mince ou le rhodoïd, font office de plaquettes de "propreté" sous les commandes d'inverseur, de chauffage et de réaction. Les aiguilles et les index sont taillés dans de la fine tôle de laiton, ensuite collés sur l'embase du bouton. Toute la visserie est en laiton, y compris les écrous moletés (encore trouvables via un fournisseur français). Les bornes, constituées de simples boulons de bonne longueur, assurent en même temps l'assemblage du dessus sur le coffret. La self GO est installée dans un petit boitier cylindrique, replaqué avec une chute de loupe de frêne. Les flancs son recouverts de cuir de poisson, (Saumon) collé à la colle contact. Tous les marquages sont réalisés à l'ordinateur, et collés à la simple colle en bâton. Le tout est à la portée de tout bricoleur, sans aucun outillage spécialisé, et avec des moyens archi simples : chignole, cutter, papiers abrasifs etc... et des produits communs qu'on trouve aisément.

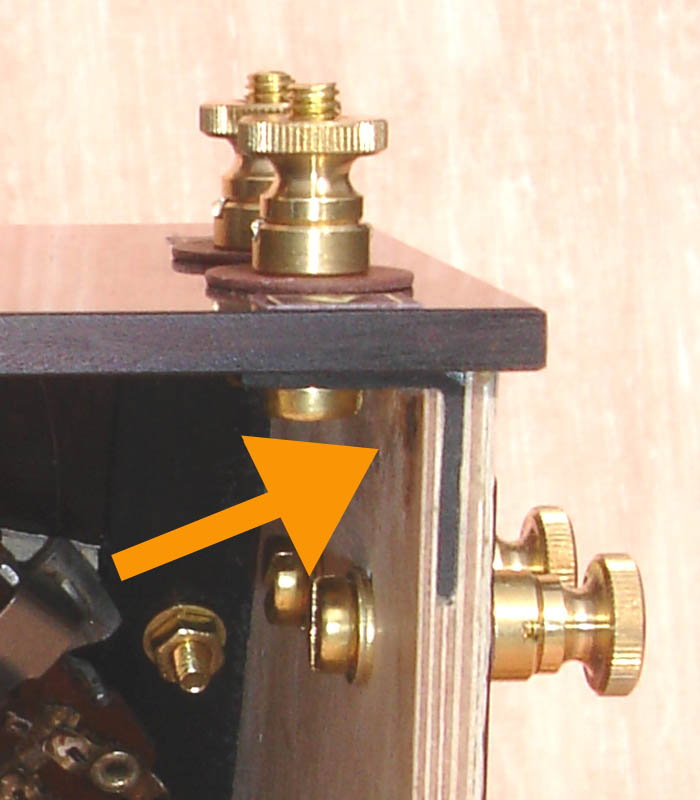

Sujet : PETIT POSTE MONOLAMPE Nouveau De megawave  Le 24-03-2010 à 14:48 sta Détail paroi mince

Sujet : PETIT POSTE MONOLAMPE Nouveau De megawave  Le 24-03-2010 à 14:50 sta (suite) Le schéma est une classique détectrice à réaction, réaction obtenue par la manoeuvre du CV et non par couplage variable des selfs, (l'ensemble étant en ce cas précis trop encombrant.) Ces dernières sont confectionnées "maison", fil émaillé 30/100e sur tube carton, 90 et 50 spires jointives pour les PO, et en vrac 180 et 120 spires pour les GO. Faute d'une vraie TM devenue inaccessible, la triode est une robuste TM2, que j'ai maquillé (peinture cuivrée + étiquette) pour lui donner une allure moins austère. Pour sa toute petite taille, je l'ai nommé MICRO-MINUS, ce qui me semble bien explicite. Laissant divaguer mon imaginaire, pour finir, je lui ai fabriqué et installé un "surmontoir" amovible, à caractère très publicitaire, ainsi qu'il AURAIT pu en avoir un, lors d'expositions, salons, présentations en boutique, etc... directement inspiré par le ton, les arguments et le style graphique fouinés dans des pubs d'époque ! Bien que de très modeste ambition, avec une antenne filaire d'une vingtaine de mètres, et un casque de 2000 Ohms, ce petit monolampe fonctionne très honorablement : sensible et raisonnablement sélectif, les GO sans problème, et de nombreuses PO en soirée, y compris lointaines (Moscou, Roumanie, Le Maghreb, etc). Sortant délibérément des canons esthétiques généralement admis, il nous replonge avec délices dans ces années folles qui nous font toujours rêver, en nous permettant de retrouver les joies si pures des premiers sans-filistes.

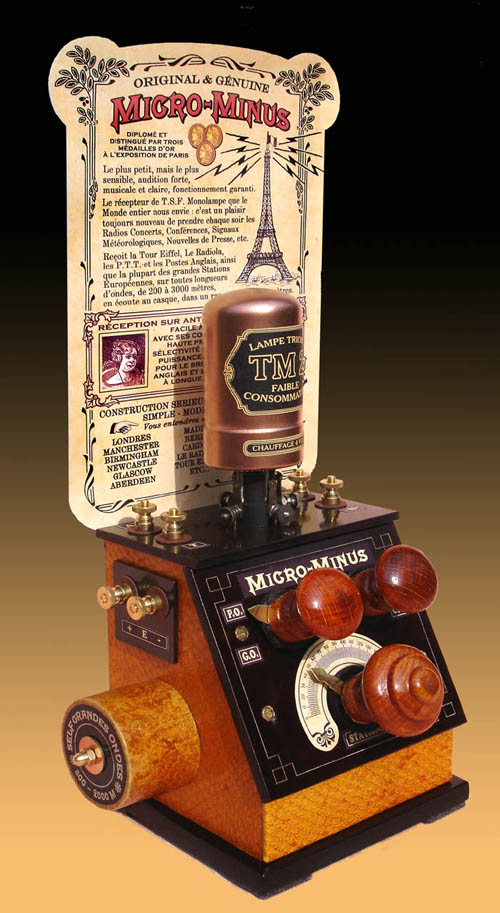

Sujet : PETIT POSTE MONOLAMPE Nouveau De megawave  Le 24-03-2010 à 14:52 sta (fin) ...équipé de son fronton.

Sujet : PETIT POSTE MONOLAMPE Nouveau De f1ftp  Le 24-03-2010 à 17:47 sta C'est tout simplement génial, BRAVO

Sujet : PETIT POSTE MONOLAMPE Nouveau De michel 87  Le 24-03-2010 à 17:47 sta Beau travail !

Sujet : PETIT POSTE MONOLAMPE Nouveau De michel 87  Le 24-03-2010 à 17:49 sta Au fait, je sais " quand on aime, on compte pas ", mais combien de temps ?

Sujet : PETIT POSTE MONOLAMPE Nouveau De Guy F6CTP  Le 24-03-2010 à 19:30 sta Bravo, FiFI va en baver

Sujet : PETIT POSTE MONOLAMPE Nouveau De Phil  Le 24-03-2010 à 19:48 sta Beaucoup de talent dans la réalisation et de poésie dans le récit...

Sujet : PETIT POSTE MONOLAMPE Nouveau De Fifi  Le 25-03-2010 à 07:24 sta Super sympa ta réalisation megawave!

Sujet : PETIT POSTE MONOLAMPE Nouveau De yarno  Le 25-03-2010 à 07:42 sta Superbe ! Je veux le même, mais avec les boutons noirs !

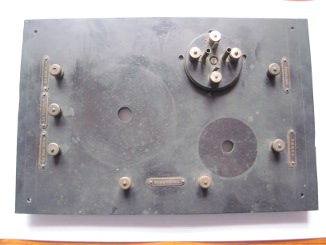

Sujet : PETIT POSTE MONOLAMPE Nouveau De crilemans  Le 25-03-2010 à 12:02 sta Salut Megawave Je viens d'admirer ta dernière création; c'est très sympa. Je suis en train de réfléchir pour faire aussi un mono-lampe. J'ai une platine d'époque sur la quelle il ne reste que les boutons moletés, les étiquettes correspondantes et le support de lampe. (voir photo) Je cherche à reconstruire ce poste, ayant par ailleurs l'ampli à 2 lampes qui devait le suivre. Problème, j'ai déjà quelques schémas, mais que choisir ! Pourrais-tu me (ou nous) communiquer ton schéma ? Merci d'avance et bonne journée. crilemans

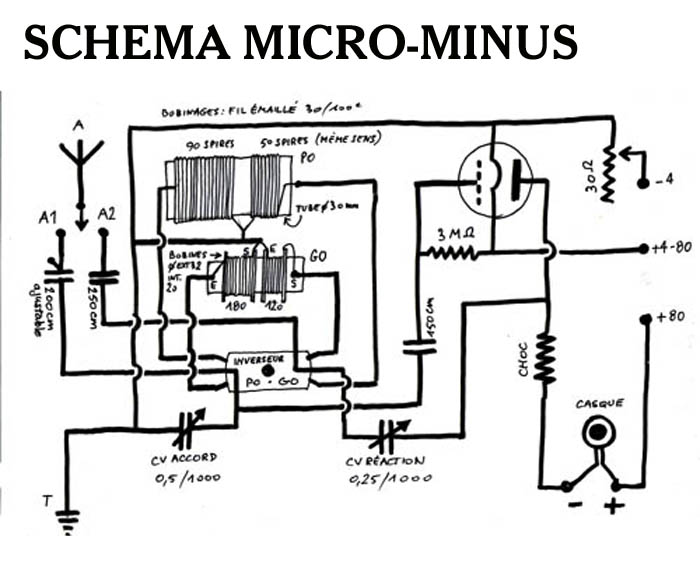

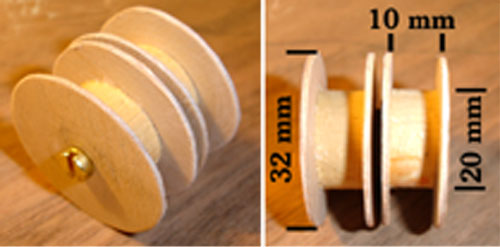

Sujet : PETIT POSTE MONOLAMPE Nouveau De megawave  Le 25-03-2010 à 14:03 sta Merci tout le monde pour vos commentaires sympas. Pour michel 87, compter au bas mot une centaine d'heures de boulot. Pour yarno, pas de pblm, on teinte le bouton en noir avant finition. Pour crilemans, schéma joint, relevé dans un très vieux bouquin. Pour la construction des bobines voir photo. (Pour les GO, insérer une petite bandelette de papier tous les 30 à 40 tours). Pour FIFI, ta réalisation est aussi super sympa, avec un cadre en plus, moi j'ai pas encore osé ! ...et pour tous merci encore, Bien cordialement, megawave
