Sujet : Radio Lancel Nouveau De f1ftp  Le 27-03-2010 à 12:25 sta

    Bonjour à tous

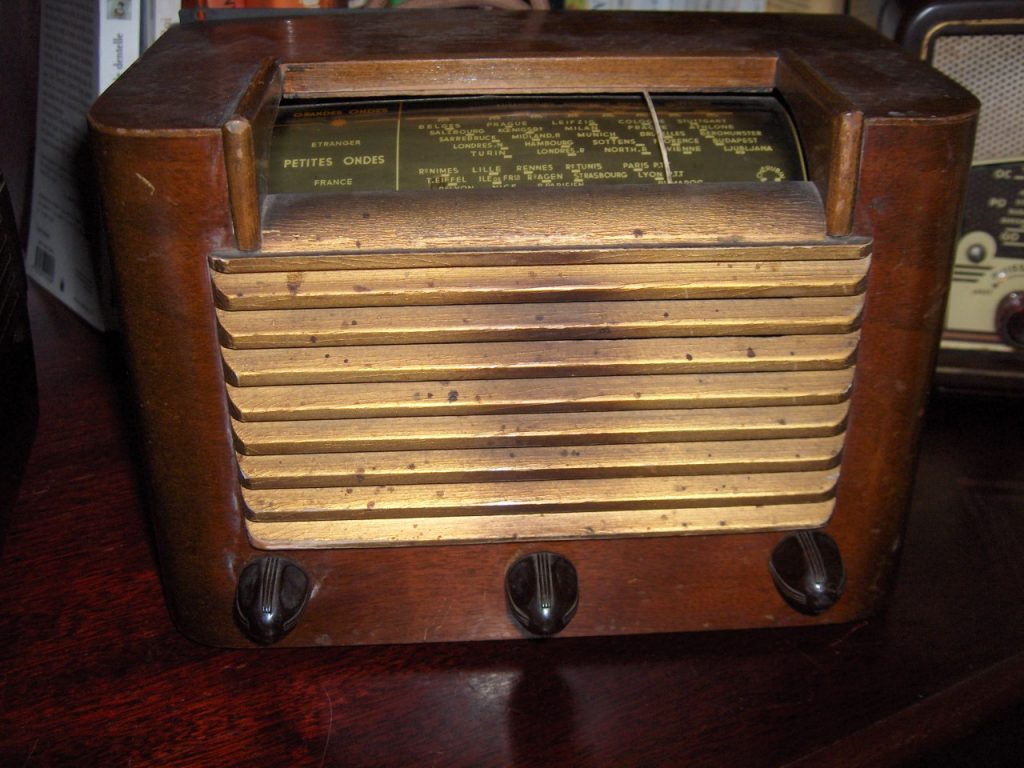

    Cette petite radio (24X17X15) est arrivée chez moi cette semaine.
    Tubes utilisé :6M7-6J7-25L6-25Z6.
    Les postes inscrits sur le cadrant me font croire qu'il est d'avant 1940 (Tour Eiffel-paris PTT etc)
    Pas d'autre identification sauf sur le cadrant en bas à droite "Chérubin et 42"
    La ou ca se complique pour moi,il n'y a pas de MF la dedans !!! Poste a amplification directe ????
    Merçi pour votre aide
    Philippe




Sujet : Radio Lancel Nouveau De f1ftp  Le 27-03-2010 à 12:25 sta

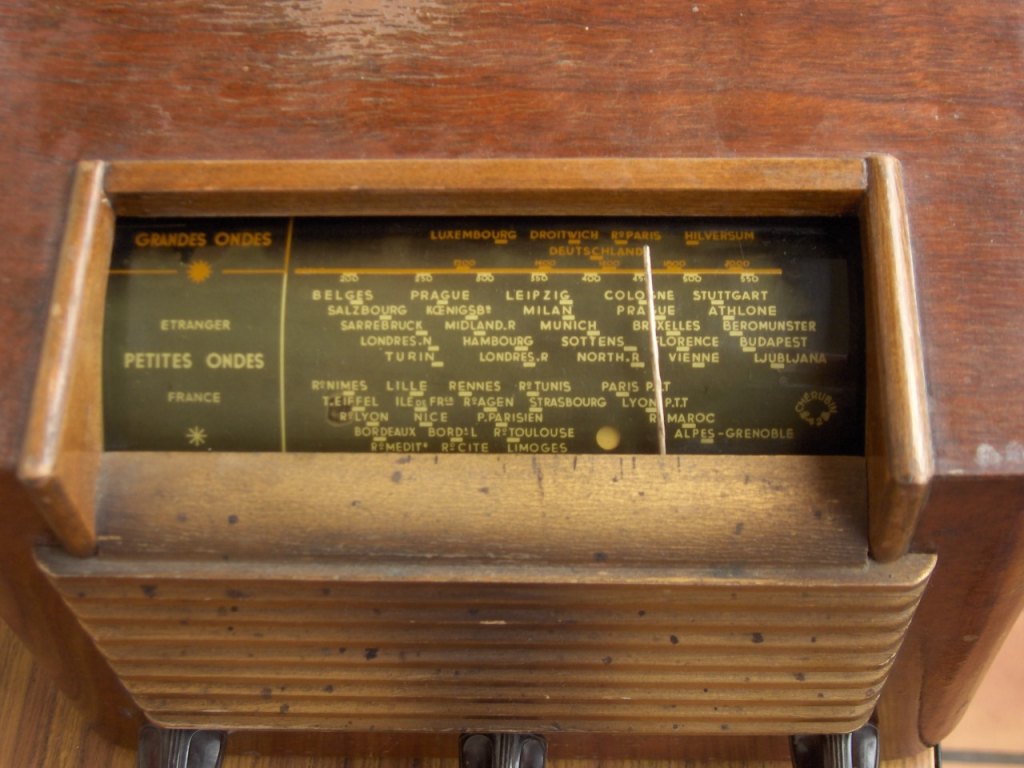

    Le cadrant




Sujet : Radio Lancel Nouveau De f1ftp  Le 27-03-2010 à 12:27 sta

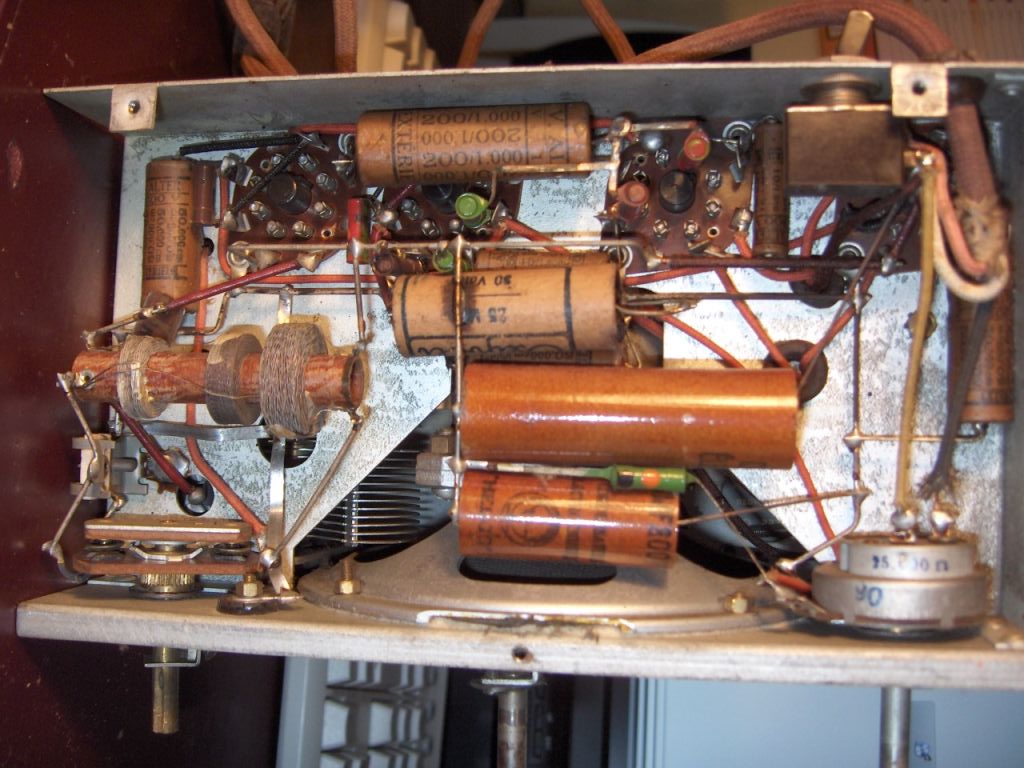

    Le dessous,cablage très bien rangé contrairement à certains grand constructeurs




Sujet : Radio Lancel Nouveau De f1ftp  Le 27-03-2010 à 12:27 sta

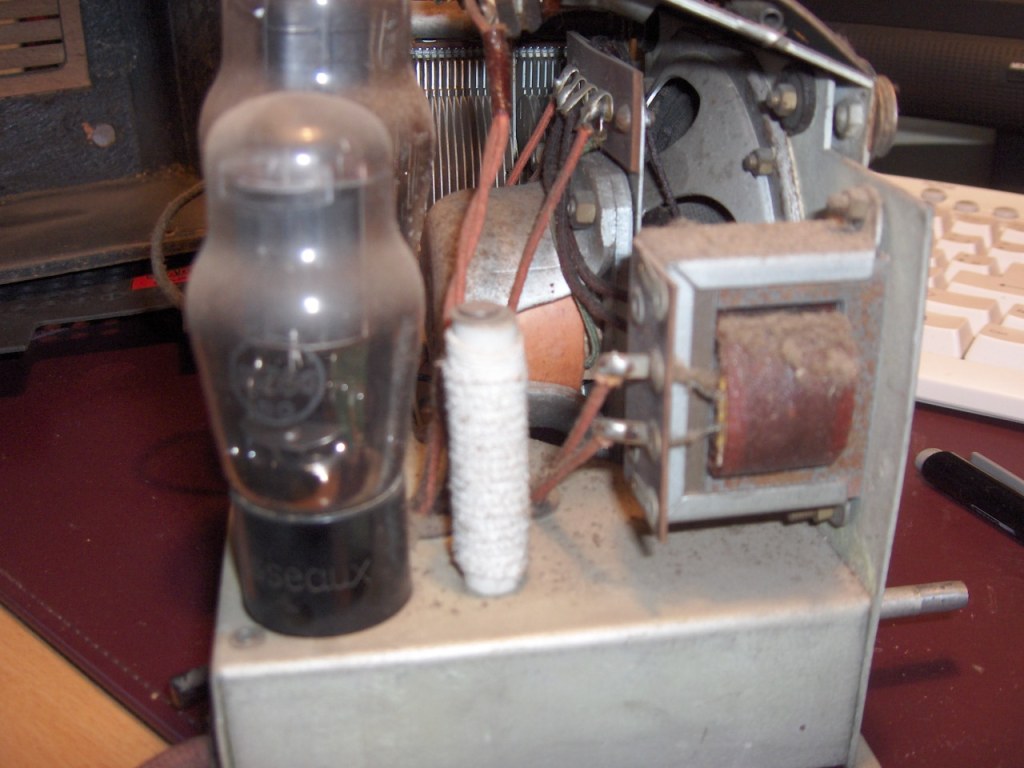

    Vue de coté




Sujet : Radio Lancel Nouveau De Kalbounet Junior  Le 27-03-2010 à 12:29 sta

    Il est tout mignon !!! J'adore le câblage : très propre !!!


Sujet : Radio Lancel Nouveau De f1ftp  Le 27-03-2010 à 12:30 sta

    Sur la photo précédente une belle résistance sans doute bobinée directement sur de l'amiante .

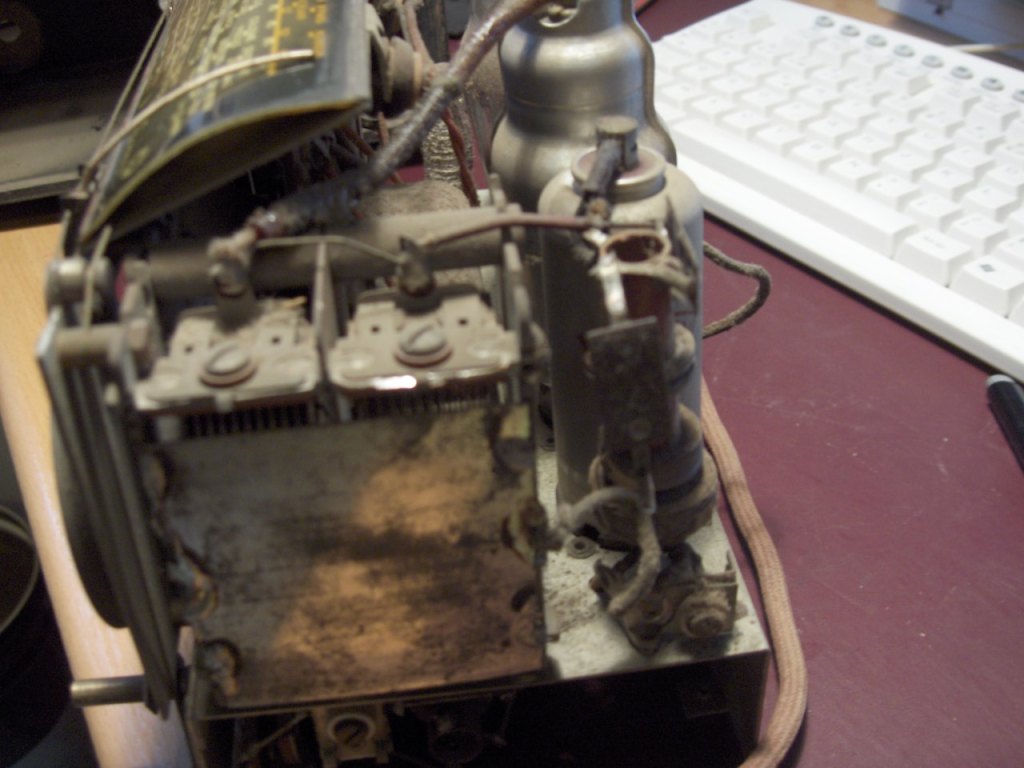

    Sur celle ci une capa mica avec une patte en l'air et un bout de fil au dessus du CV qui ne va nulle part [:??:]




Sujet : Radio Lancel Nouveau De Pierrot du 82  Le 27-03-2010 à 13:53 cms

Sans doute une antenne secteur...





Sujet : Radio Lancel Nouveau De f1ftp  Le 27-03-2010 à 13:53 sta

    Explique [:Hi:]


Sujet : Radio Lancel Nouveau De Pierrot du 82  Le 27-03-2010 à 14:02 cms

Maître Yoda au jeune Phil va expliquer :

Cette capa mica est reliée au CV, et de l'autre côté au secteur...

Elle va utiliser le secteur comme antenne...





Sujet : Radio Lancel Nouveau De Kalbounet Junior  Le 27-03-2010 à 14:07 sta

    ... Mais c'est pire qu'un tous-courants !


Sujet : Radio Lancel Nouveau De JCN  Le 27-03-2010 à 14:23 sta





Sujet : Radio Lancel Nouveau De JCN  Le 27-03-2010 à 14:25 sta

    J'ai inversé le lien et le texte... La te-hon. :-O

    Donc ici


Sujet : Radio Lancel Nouveau De Masterorion  Le 27-03-2010 à 14:46 sta

    Bonne pioche Philippe. T'en as d'autres comme ça ? :-D:-D


Sujet : Radio Lancel Nouveau De f1ftp  Le 27-03-2010 à 18:09 sta

    Ben non Nico celui la personne n'en voulait sur Eb :-D et comme il n'y a pas de puces en ce moment chez moi je me rabat la dessus.
    J'avais pas fait attention il n'y a effectivement pas de prise antenne sur la face arrière du poste.
    Une fiche sur Doctsf parle bien d'un Chérubin mais sans plus et l'année ne peut pas correspondre ici
    les trois autres Lancel qui semblent d'ailleurs identiques ont le même jeu de tubes, mais pas de schéma
    :o(
    Si une bonne âme pouvait me recupèrer le schéma sur radiofil elle aura droit à toute ma reconnaissance [:Hi:]


Sujet : Radio Lancel Nouveau De Pierre Roque  Le 28-03-2010 à 11:13 sta

    Bonjour à tous
    Je possede le meme poste que le 22905 ou le 22275 à identifier sur DocTSF
    Je le possede depuis 1946 acheté d'occasion chez celui qui est devenu mon patron par la suite-
    Il devrait daté de 1939-40
    Il y avait le meme en vente chez Radio-MJ dans les années 47-48 environ
    Pour f1ftp , il n'y a pas de schéma de ce poste dans les docs Radiofil
    Le fil d'antenne est constitué par un bout de fil avec fiche banane femelle
    C'est un petit poste TC 110 v à amplification direct qui fonctionne parfaitement bien
    Cordialement à tous
    Pierre

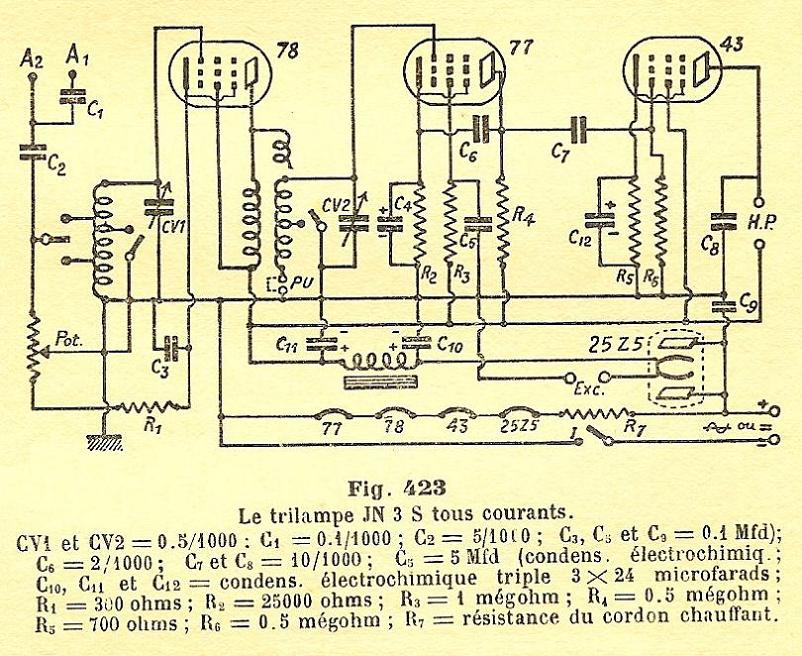

    PS: je possede un schéma , mais avec une 25A6 à la place de la 25L6


Sujet : Radio Lancel Nouveau De f1ftp  Le 28-03-2010 à 11:35 sta

    Merci pour les infos Pierre
    Pour l'antenne je ne suis pas sur et je penche plutôt pour la version de pierrot, il n'y a aucunne prise nul part.
    Si tu pouvait me faire un scan de ton schéma ca serait super et me donnerait une approche de ce type de poste que je ne connais vraiment pas.
    Merçi

    Philippe


Sujet : Radio Lancel Nouveau De Pierre Roque  Le 28-03-2010 à 17:48 sta

    Philippe
    En voila un dans votre BAL
    mais j'en possede un autre un peu different à venir dans votre BAL
    Pierre


Sujet : Radio Lancel Nouveau De Pierre Roque  Le 28-03-2010 à 17:49 sta

    C'est bon , il y a les deux
    Pierre


Sujet : Radio Lancel Nouveau De f1ftp  Le 28-03-2010 à 18:39 sta

    Merçi beaucoup


Sujet : Radio Lancel Nouveau De Pierre Roque  Le 01-04-2010 à 13:57 sta

    J'en possede un autre ,oublié
    Et voici le schéma
    Pierre

 Fichier
.PDF


Sujet : Radio Lancel Nouveau De f1ftp  Le 01-04-2010 à 19:39 sta

    Merci Pierre
    Celui ci ce rapproche beaucoup.Le fil dont je disais qu'il n'allait nulle part serait donc la capa CR ?
    Et CR pourquoi réaction [:??:]


Sujet : Radio Lancel Nouveau De f1ftp  Le 03-04-2010 à 18:25 sta

    Tiens personne n'a l'air de vouloir ce mouiller sur ce coup la ;-)


Sujet : Radio Lancel Nouveau De Pierrot du 82  Le 03-04-2010 à 18:38 cms

Parce qu'on est tous d'accord avec ce que tu as écrit...





Sujet : Radio Lancel Nouveau De f1ftp  Le 03-04-2010 à 19:14 sta

    Pourtant ca nous change des super het ce montage :réaction dans l'étage d'entrée + montage "reflex" autour de la 6J7 8oI


Sujet : Radio Lancel Nouveau De f1ftp  Le 03-04-2010 à 19:14 sta

    Pourtant ca nous change des super het ce montage :réaction dans l'étage d'entrée + montage "reflex" autour de la 6J7
