| Sujet : TV Evernice Nouveau | De Fifi Le 28-03-2010 à 14:18 sta |
|
Bonjour,
en attendant de terminer le cadre antenne(il faut que je trouve des galettes pour monter le commutateur), je me suis un peu avancé avec la télé.
j'ai commencé par faire les poussières et toiles d'araignées (elle était habitée par toute une famille)
une fois le châssis sorti et tube démonté, j'ai relevé la composition des lampes sur un petit plan
le tube cathodique est un 17AVP4A et je pense pouvoir dater ce téléviseur de 1958 grâce aux dates notés sur les condensateurs
| |
|
| Sujet : TV Evernice Nouveau | De Fifi Le 28-03-2010 à 14:20 sta |
|

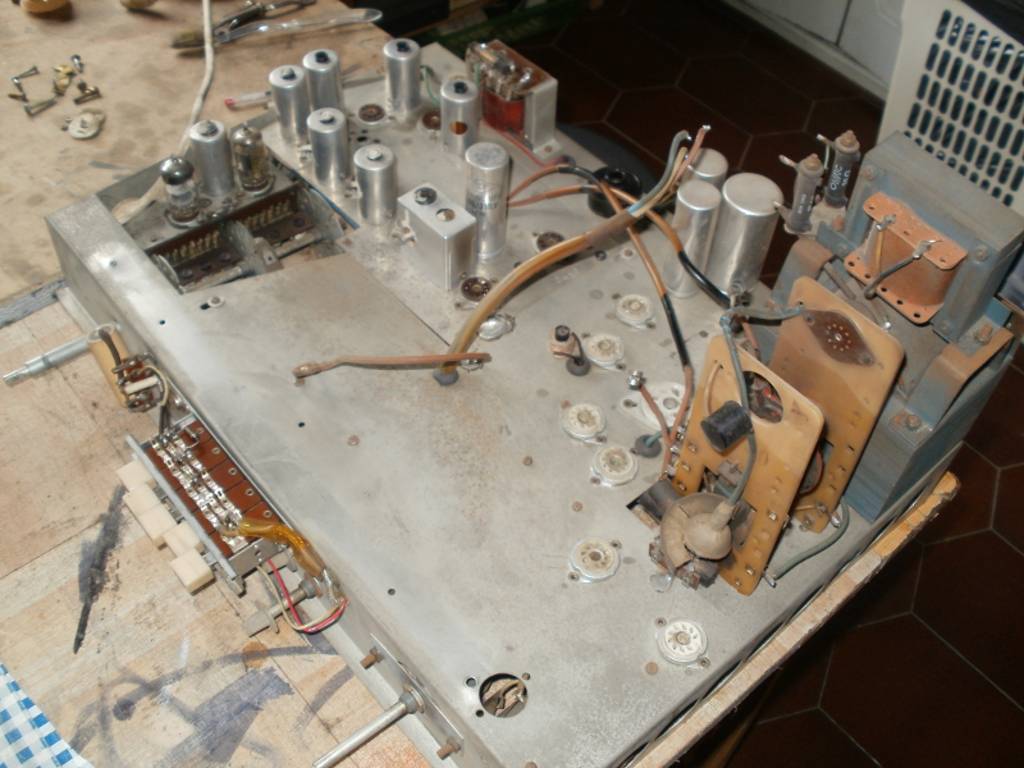

le châssis vu de dessus
il est propre,non?
premier constat, la tétine est cuite de chez cuite!
il n'y a qu'une seule barrette dans le rotacteur VHf, mais quel canal???
| |
|
| Sujet : TV Evernice Nouveau | De Fifi Le 28-03-2010 à 14:29 sta |
|

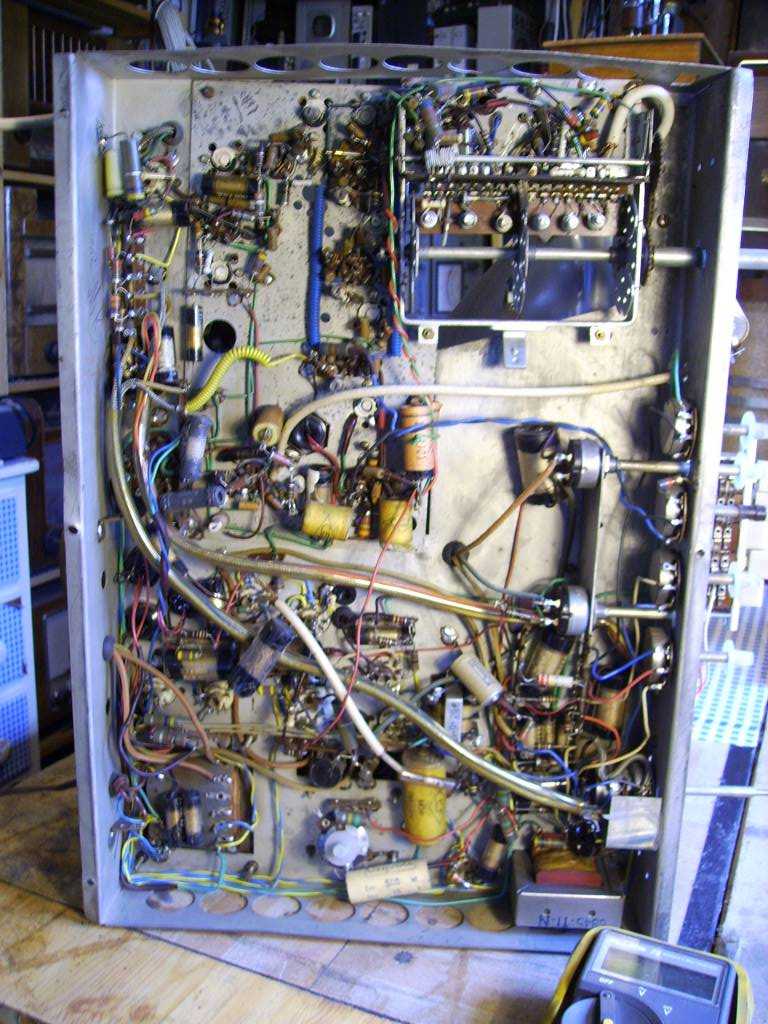

et vu de dessous
il y a du monde la dedans!
en bas a doite le transfo trame; a gauche celui d'alimentation (le gros avec la self de filtrage HT de monté dessus)
il y a des résistances qui sont brulées; ça va compliquer un peux pour trouver les valeurs
le transfo d'alimentation était encore en 110V mais je ne pense pas que ce soit la cause car il n'y a aucune odeur de brulé; c'est sur, ce téléviseur est resté très longtemps dans un abri sans fonctionner,.
évidement les condensateurs sont bon au remplacement!

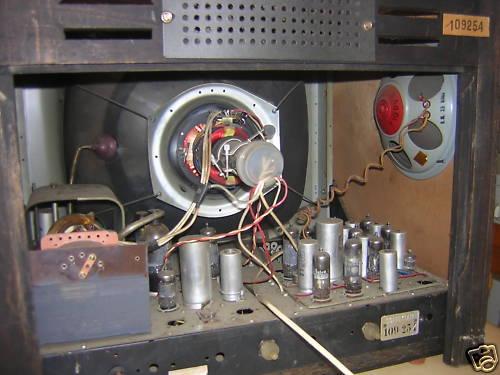

ce téléviseur a une certaine similitude avec celui présenté sur le site CFP radio Néo TV a part la taille du tube.....ça va m'aider!
je recherche une PUB sur ce Téléviseur, si quelqu'un a ça dans ses vieux papiers;je ne savais pas qu'Evernice avait aussi fait des télés!
a suivre....
![[:Hi:]](s12.gif)
| |
|
| Sujet : TV Evernice Nouveau | De Fifi Le 28-03-2010 à 14:33 sta |
|

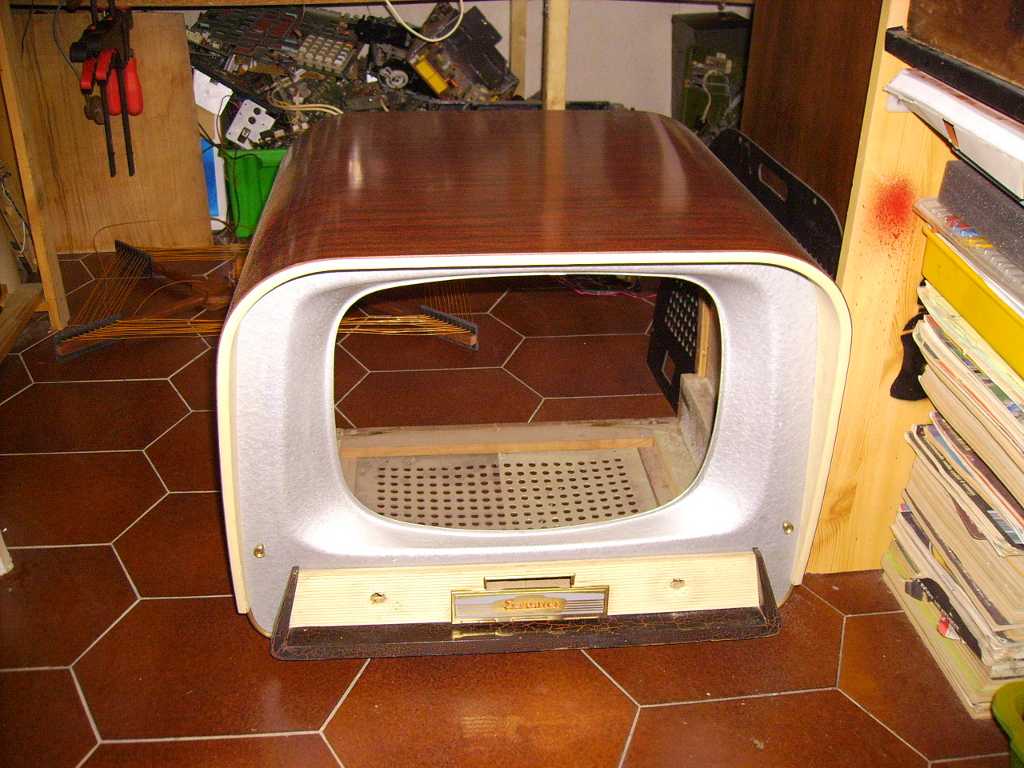

et une dernière photo de la caisse toute nue
| |
|
| Sujet : TV Evernice Nouveau | De Pierrot du 82 Le 28-03-2010 à 15:21 cms |
|  |
"il n'y a qu'une seule barrette dans le rotacteur VHf, mais quel canal???"
- en principe c'est marqué sur la barette elle-même, en clair ou code couleur...
De toute façon en VHF il n'y a que Canal +
"car il n'y a aucune odeur de brulé"
- elle a eu tout le temps pour s'évaporer !
Pas trouvé de schémas TV Evernice, ça doit être une sous-marque, faudrait retrouver le vrai constructeur...
| |
|
|
| Sujet : TV Evernice Nouveau | De Fifi Le 28-03-2010 à 15:56 sta |
|
Bonjour Pierrot,
bon, pour la VHF,....on verra si je réalise un modulateur ou si je la vire pour injecter directement la vidéo
mais on en est pas encore là!
pour l'odeur, ma narine gauche ne me trompe jamais!
et une odeur de brulé persiste très longtemps
le transfo d'alimentation a l'air bon ainsi que les deux EY82, c'est déjà bon signe!
par contre la lampe que je pensais être une EL300, n'en est pas une![[:??:]](s11.gif)
seule les sorties 2,4,5,7et8 sont présentes sur le tube comme sur le châssis(1,3,6 non câblés)

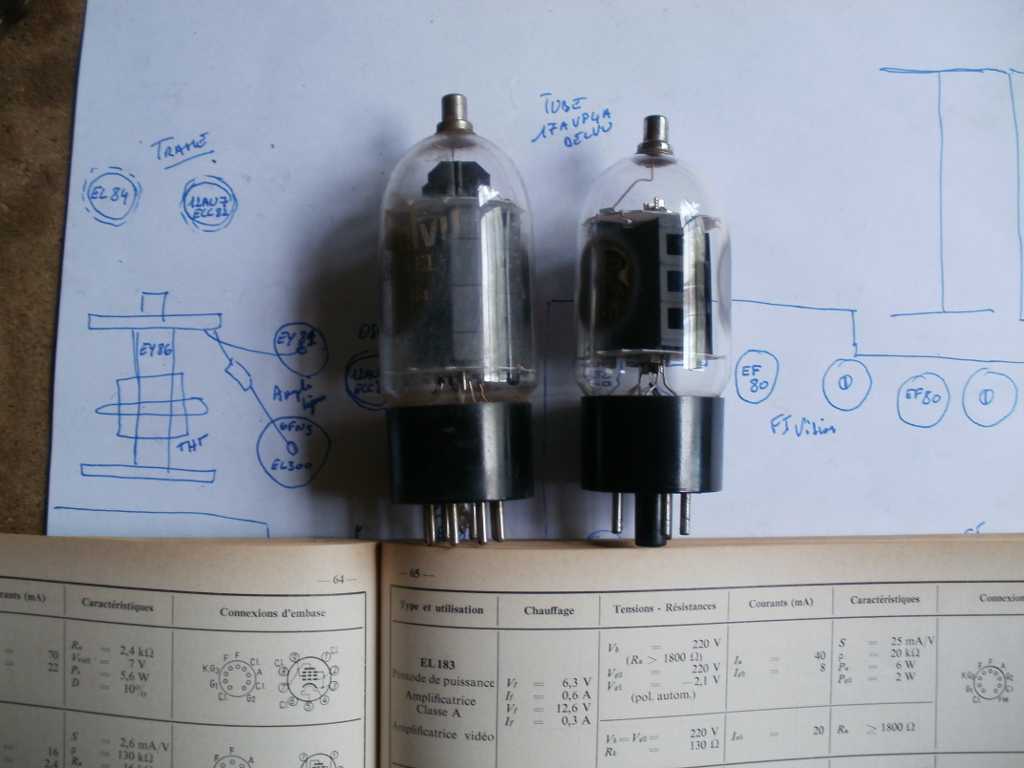

sur la photo, a gauche une Vraie EL300 et a droite le tube trouvé sur le télé
qu'en pensez vous?
| |
|
| Sujet : TV Evernice Nouveau | De Kalbounet Junior Le 28-03-2010 à 16:02 sta |
|
J'aime bien la forme, en tout cas. On peut en faire un ampli ?
|
|
| Sujet : TV Evernice Nouveau | De Fifi Le 28-03-2010 à 16:24 sta |
|
bon, ce serait une EL36 (mais je le dit tout bas car j'en ai pas encore vu avec cette forme)
en tout cas elle répond d accord avec un débit de 32mA sur mon lampemètre
|
|
| Sujet : TV Evernice Nouveau | De JCN Le 28-03-2010 à 16:59 sta |
|
Hello Fifi,
Ce pourrait être une 6DQ6A avec les broches 1 3 6 libres.

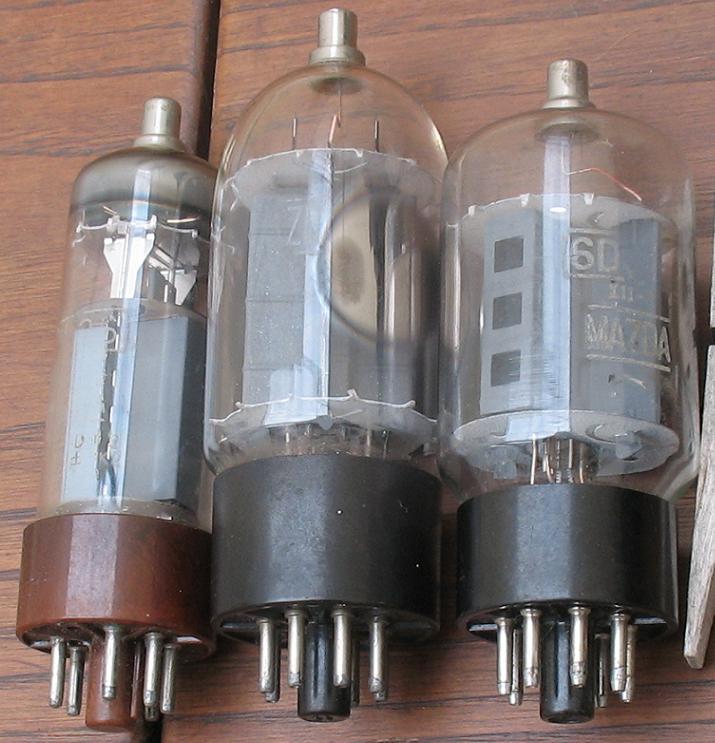

Voir l'image : de gauche à droite EL36 EL300 6DQ... La 6DQ... ressemble fortement à ton inconnue.
| |
|
| Sujet : TV Evernice Nouveau | De Fifi Le 28-03-2010 à 17:17 sta |
|
6DQ6A!
Gagné Jean Claude
la photo sur radiomuseum est identique au tube que j'ai!
bon, sinon je viens de tester l'ensemble des tubes et ils paraissent tous bon!
maintenant j'ai du boulot: remplacer les condensateurs![[:ouin:]](s10.gif)
|
|
| Sujet : TV Evernice Nouveau | De Pierrot du 82 Le 28-03-2010 à 17:52 cms |
| |
J'avais parlé de ces lampes sur le sujet "Home-cinéma"...
Dans la famille, il y a aussi la 6FN5, proche de la EL300.
| |
|
|
| Sujet : TV Evernice Nouveau | De JCN Le 28-03-2010 à 18:16 sta |
|
| |
|
| Sujet : TV Evernice Nouveau | De Fifi Le 28-03-2010 à 18:28 sta |
|
exact Pierrot, je suis confus
j'avais cru lire et reconnaitre une EL300 au premier coup d'œil!
nan,nan, JC............;pas encore la même
|
|
| Sujet : TV Evernice Nouveau | De Fifi Le 29-03-2010 à 17:52 sta |
|
Bonjour,
ça y est c'est parti!
j'ai commencé a remplacer les chimiques de l'alimentation et de dessiner son schéma
mais a peine démarré que je bute sur un petit problème:

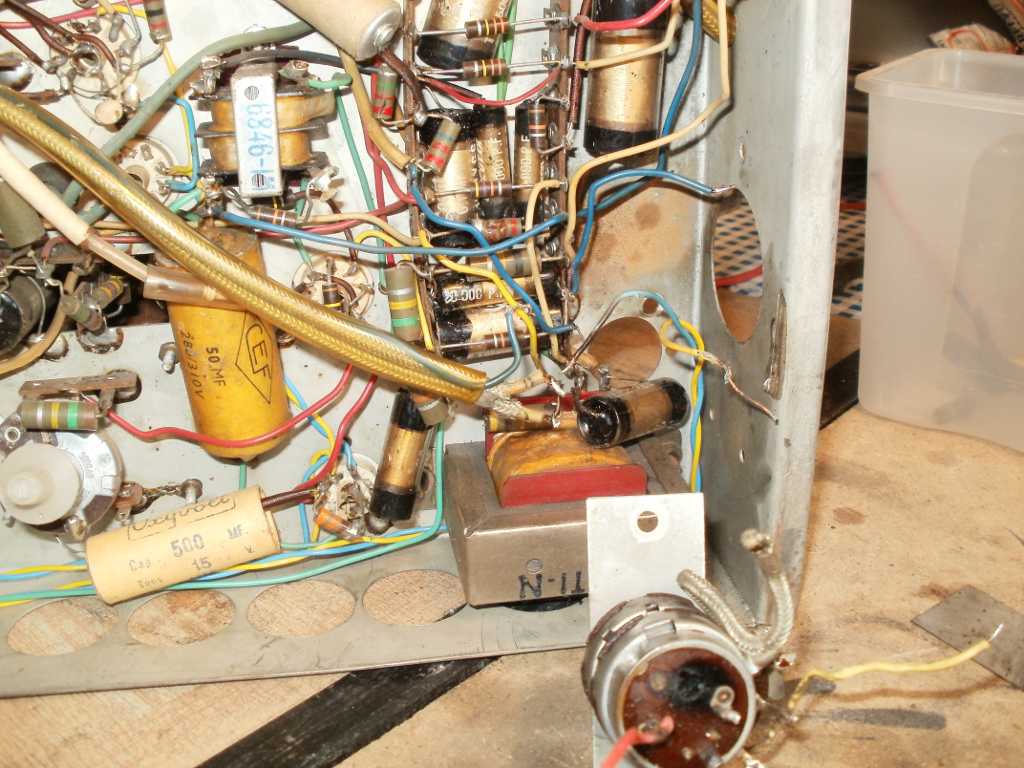

l'inter marche/arrêt est installé au cul d'un potar double (volume et ?)
cet inter est cramé mais on peut constater sur la photo qu'il y a quatre sorties sur cet inter
les fil jaune et bleu torsadé qui viennent du primaire du transfo et câble secteur
mais aussi deux autres fil que j'ai déssoudé (un rouge et un bleu qui vont sur la platine de résistances et condo)
je ne connais pas ce type d'interrupteur,est ce un double inter? ou un ouvert et un fermé?
que pouvait on commuter en même temps que le secteur?
comment le remplacer?(je n'ai encore jamais essayé de remplacer un inter sur un potar)
sinon, il semble y avoir eu pas mal de modifications sur ce téléviseur; exemple: on peux voir un fil rouge qui shunte une résistance de 330K
un peut plus bas, une résistance de valeur incertaine qui va sur le transfo trame a eu très chaud!
enfin, c'est pas gagné sans schéma ni compétence en TV
| |
|
| Sujet : TV Evernice Nouveau | De remi35 Le 29-03-2010 à 19:24 sta |
|
Potar double, peut-être grave/aigu?Il vaudrait mieux remplacer le potar en entier vu son état.Autre solution, ce n'est pas le potar d'origine...Faudrait suivre les fils et tracer le schéma (bon courage![:o[]](s13.gif) )
|
|
| Sujet : TV Evernice Nouveau | De Fifi Le 30-03-2010 à 15:45 sta |
|
Bonjour,
pour le potentiomètre mesuré bon, j'ai décidé d'ôter seulement l'inter et d'en monter un autre a l'arrière du téléviseur
c'est un double inter qui coupe aussi le circuit de la G1 du tube (effacement du spot?)
j'ai remplacé tous les chimiques ainsi que les capa de liaison et après une ultime vérification j'ai branché l alimentation

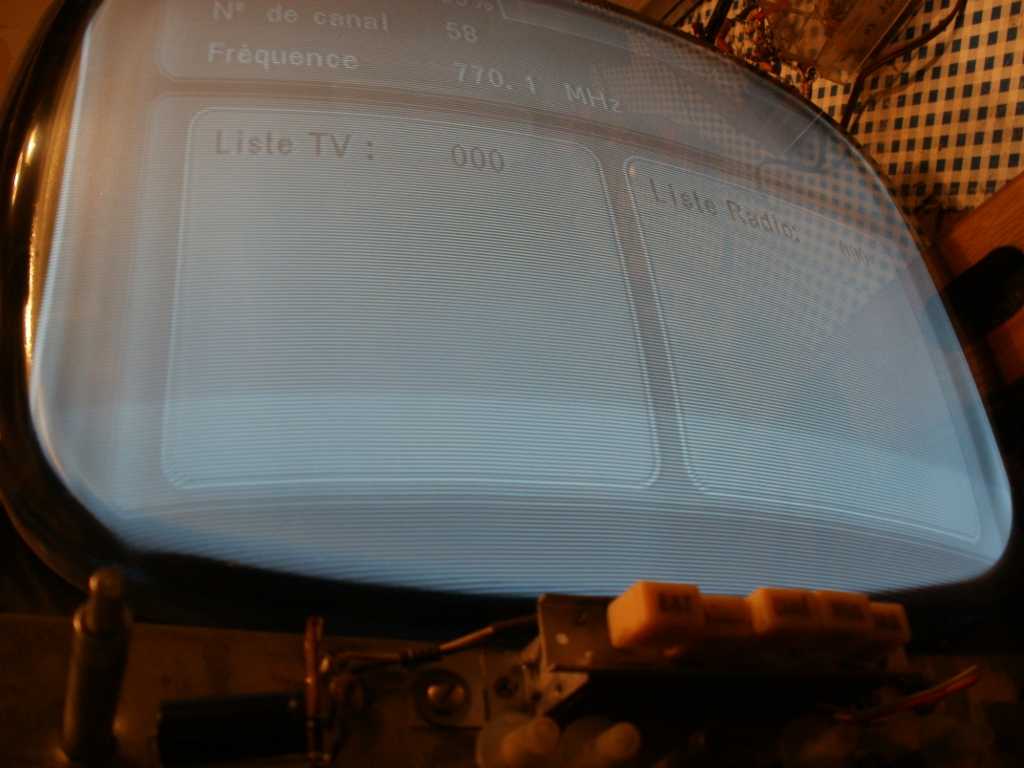

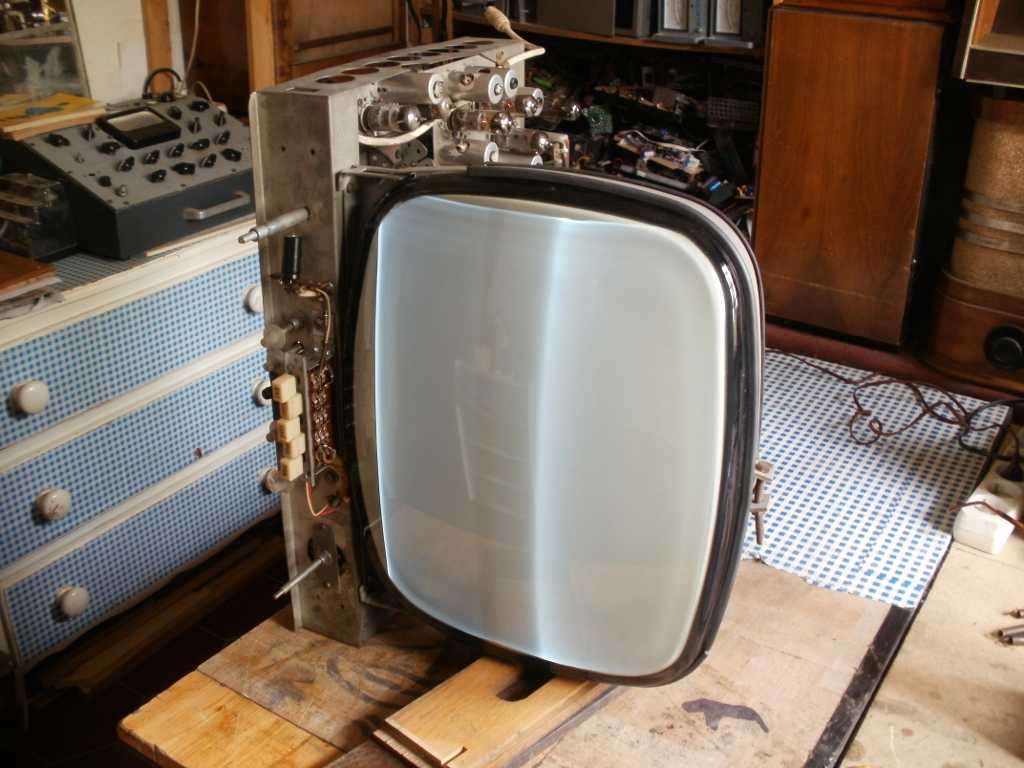

et là, surprise!, l' écran s'est éveillé; je suis bien content, le tube n'a pas l'air pompé!
évidement pas d'image avec mon seul canal 8 en 819 lignes
a suivre...
| |
|
| Sujet : TV Evernice Nouveau | De Pierrot du 82 Le 30-03-2010 à 16:06 cms |
| |
Félicitations !
Je craignais que le transfo THT...
Tu pourrais essayer à présent, soit de monter un tuner UHF à la place du rotacteur, soit de créer une entrée audio/video style Peritel, puis de passer en 625 L.
Si tu as un géné HF, tu peux l'essayuer en entrée du rotracteur VHF (Fr son 175 MHz, Fr image 186 MHz)
| |
|
|
| Sujet : TV Evernice Nouveau | De Fifi Le 30-03-2010 à 16:45 sta |
|
Merci Pierrot pour les félicitations....
mais ce n'est pas encore au point; loin de là!
la ligne un peu brillante que tu vois dans le milieu de l'écran est certainement signe d'une ronflette et bat au rythme de la synchro trame.
de plus, l'amplitude ligne ne joue pas et me donne un amorçage quelque part
je dois avoir encore pas mal de condo papier a remplacer avant de songer a lui injecter de la vidéo!
sinon, pour l'entrée vidéo: il faut bien que je la prenne sur la grille de l'EL83!?
liaison avec un condo de quelle valeur?
|
|
| Sujet : TV Evernice Nouveau | De Jacques (webmestre) Le 30-03-2010 à 17:00 sta |
|
Sur ces anciens TV, se méfier de l'aspect de l'image sans signal vidéo. Les oscillateurs ne sont pas synchronisés et peuvent donner ce genre d'image même quand tout est sain.
|
|
| Sujet : TV Evernice Nouveau | De Guy F6CTP Le 30-03-2010 à 17:09 sta |
|
Je plus ... il faut un signal vidéo pour faire démarrer les oscillateurs c'était fréquent sur bcp de télé
Egalement félicitations
Guy
|
|
| Sujet : TV Evernice Nouveau | De Pierrot du 82 Le 30-03-2010 à 17:52 cms |
| |
|
| Sujet : TV Evernice Nouveau | De Jacques (webmestre) Le 30-03-2010 à 17:55 sta |
|
Tout à fait, la génération d'avant qui, sans signal, laissait la ligne bleue des Vosges gravée définitivement dans la dalle
|
|
| Sujet : TV Evernice Nouveau | De Fifi Le 30-03-2010 à 18:38 sta |
|
c'est bon, plus de ronflette, j'ai remplacé la totalité des condo papiers dans les étages ligne et trame.
je vais voir pour lui coller une entrée vidéo
au fait Jacques, hors sujet, avez vous reçu mon courrier que ma femme avait oublié de poster?
|
|
| Sujet : TV Evernice Nouveau | De Jacques (webmestre) Le 30-03-2010 à 18:42 sta |
|
Je lis rarement les courriers des femmes des intervenants qui de plus oublient de poster.
|
|
| Sujet : TV Evernice Nouveau | De remi35 Le 30-03-2010 à 20:11 sta |
|
Attention, mettre une entrée video ne permet plus de régler le contraste.
|
|
| Sujet : TV Evernice Nouveau | De Fifi Le 30-03-2010 à 22:02 sta |
|
Bonsoir Rémi,
je fais juste l'essai avec une prise vidéo direct pour modifier la fréquence image
je me suis pris sur la grille de l'EL83; le réglage du contraste se situe un peu en amont
j'ai changé la résistance de butée du potar de fréquence ligne (trop élevée) et augmenté la valeur de la capa du comparateur de phase.
mise en route et synchro pil, poil!
juste un peu limite pour l'accrochage de la synchro trame mais le signal est bien trop faible et l'image parait bien pâle
reste a faire un ampli, mais je ne sais pas encore si je le réalise a tube ou transistor
faut que je fasse aussi un circuit d'effacement des retour lignes
| |
|
| Sujet : TV Evernice Nouveau | De remi35 Le 30-03-2010 à 22:12 sta |
|
Sur le Schneider que je bidouille, j'ai commencé par brancher le tuner sur la première EF184 et le son passe impecc, l'image un peu moins, et surtout pas de réglage contraste.Alors, je me suis repiqué sur le cascode et la, le contraste fonctionne, ce qui est normal puisqu'il agit sur la polarisation des étages d'entrée.
Gros coup de bol, mon TV synchronise sans avoir eu à modifier le multi lignes, mais le potar est en butée.Va falloir modifier un peu tout cela.Et je n'ai pas changé un seul condo pour le moment, même si la hauteur d'image laisse à désirer.
|
|
| Sujet : TV Evernice Nouveau | De Fifi Le 03-04-2010 à 19:53 sta |
|
Bonsoir,
juste une question technique:
j'ai fait un préampli vidéo comme celui de CFP-Radio mais j'ai toujours des soucis de synchronisation trame!
a peine je touche le potentiomètre que je perds la synchro et parfois décrochement sur changement image
je ne sais pas comment se fait la "capture" des top synchro a 20ms

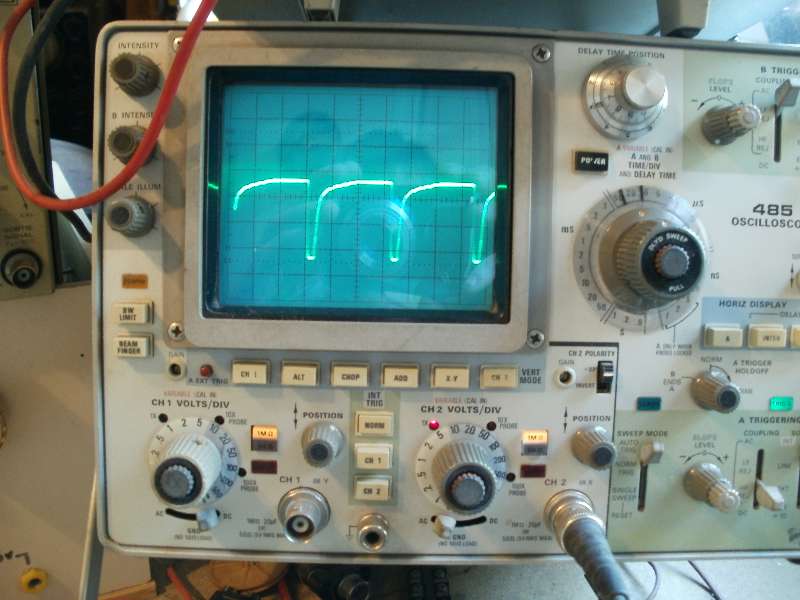

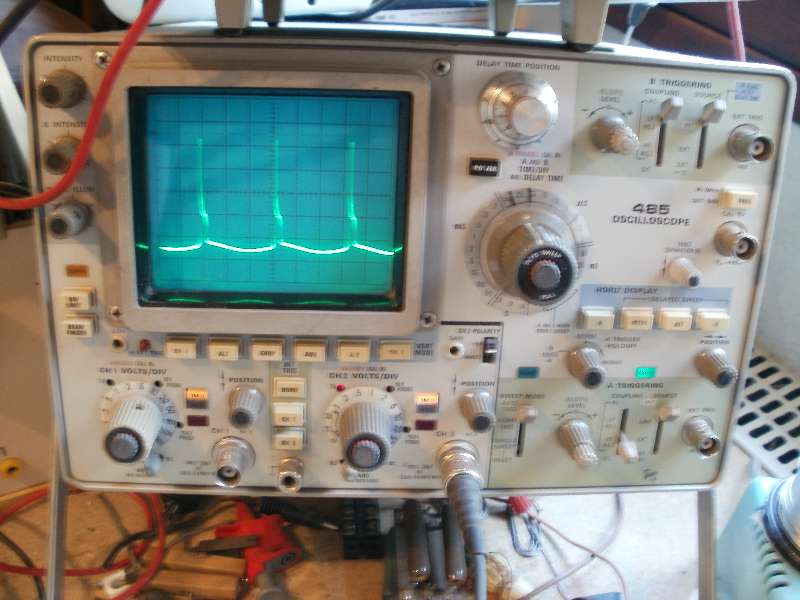

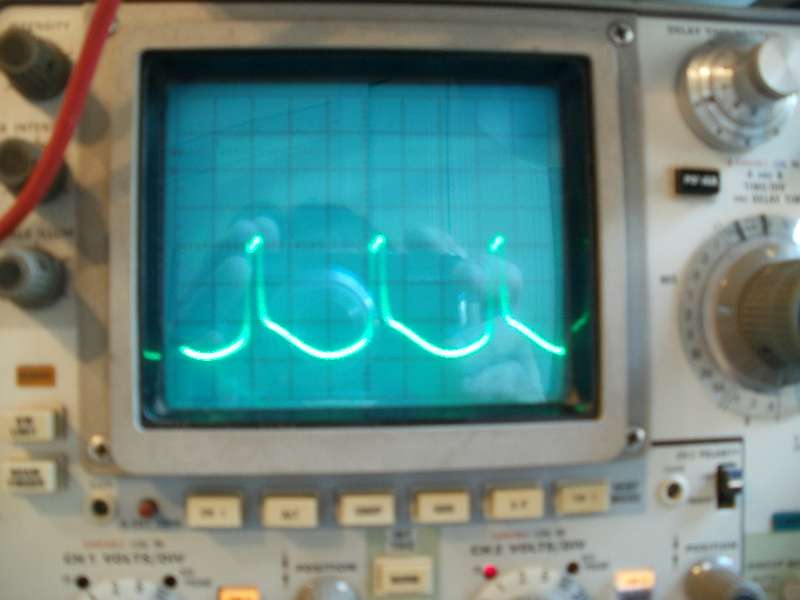

sur le transfo de blocking j'ai des beaux pics avec une tension négative de -80V
l'oscillatrice est une ECC82 et je l'ai remplacé sans succés
l'ensemble des condensateurs ont étés remplacés
quelqu'un aurait la gentillesse de m'expliquer ou chercher?
merci
philippe
PS: je suis toujours a la recherche d'une publicité ou photo de ce téléviseur qui doit dater de 1958 ou 1959.............;si vous tombez dessus en feuilletant une ancienne revue
|
|
| Sujet : TV Evernice Nouveau | De Pierrot du 82 Le 03-04-2010 à 22:46 cms |
| |
Je pense qu'il faut aller voir dans l'étage "séparateur de synchro" qui est entre l'ampli vidéo et le blocking trames.
C'est un tube double, qui sépare de la vidéo la synchro lignes par différentiation et la synchro trames par intégration.
La tension d'écran est très basse pour écrêter la vidéo, vérifier la valeur des résistances...
| |
|
|
| Sujet : TV Evernice Nouveau | De Fifi Le 04-04-2010 à 09:17 sta |
|
Merci pierrot et joyeuses Pâques!
la séparatrice est une EF80 je rentre la vidéo sur la G1 et ressort les synchro sur la plaque.
la synchro ligne va vers une seconde EF80 a travers un 100pf
et la synchro trame vers l'oscillatrice ECC82 a travers un 100pf aussi (j'ai de beaux pics négatifs a ce niveau)
ce que je ne comprenais pas bien ,c'est que la liaison était faite vers les plaques réunies de l'ECC82 d'origine alors que mes tops synchro sont négatifs!!
j'ai débranché des plaques pour aller a la Grille de la première triode et là je synchronise bien
il me reste un problème de point fort lumineux a l'arrêt du téléviseur par intermittence; la encore, je ne sais pas trop ou chercher???
sur le tranfo ligne, il y avait trois condensateurs montés en série (HT)impulsion de retour ligne???................n'arrivant pas a lire la valeur j'ai pensé qu'il s agissait de 50nf(vu la taille) que j'ai remplacé par un seul de 15nf/1500V mais en regardant plusieurs autres schémas, cette valeur me parait trop importante!?.....qu'en pensez vous?

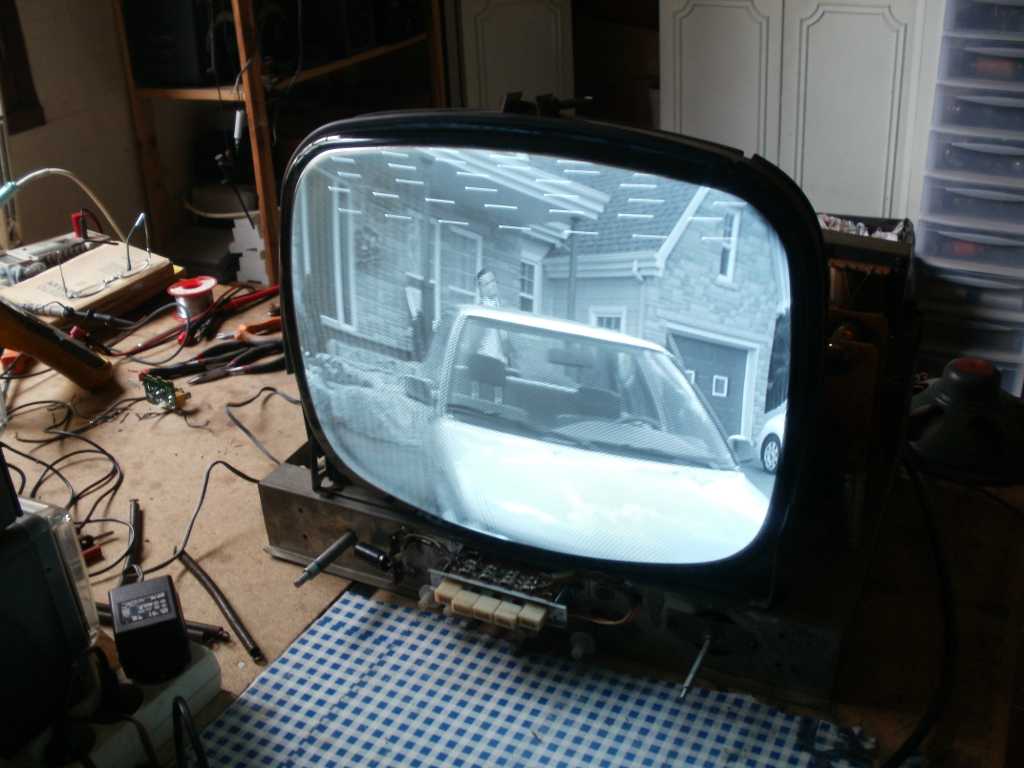

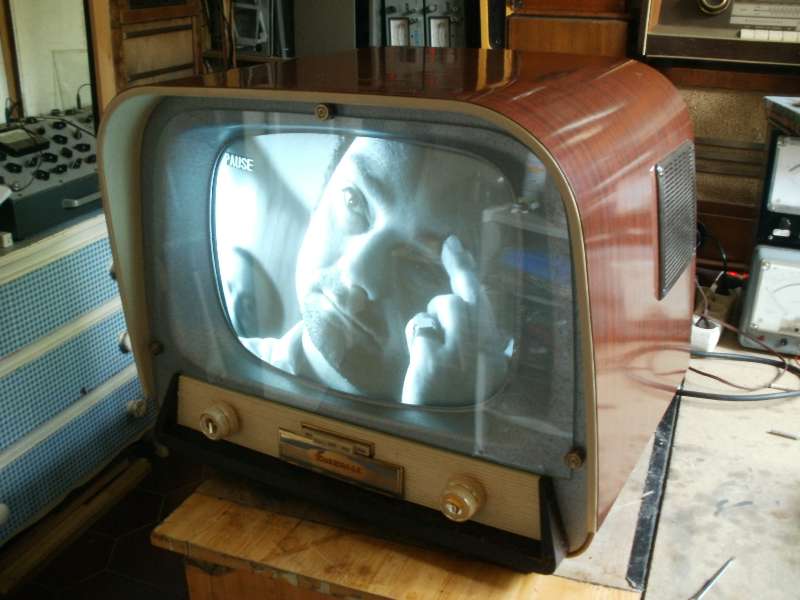

sinon, avec le préampli, l'image est très bien contrastée, il me reste encore a faire un circuit d'éffacement des lignes blanches en haut de l'écran
philippe
| |
|
| Sujet : TV Evernice Nouveau | De Pierrot du 82 Le 04-04-2010 à 13:51 cms |
| |
Au vu des photos, les résultats sont excellents !
Pour la synchro de l'oscillateur, on peut l'envoyer sur n'importe quelle électrode active du tube, mais les résultats ne sont pas les mêmes...
Pour le problème du point lumineux, il y a des circuits de "soufflage du spot" qui consistent à bloquer le whenelt (grille n°1 du TRC) à l'aide d'une diode car quand la HT disparait à l'extinction du TV, la cathode devient très négative par rapport au whenelt le temps que la THT se décharge, et le spot n'est plus dévié...
Sur ton télé le pb était résolu par le 2ème inter du potar marche/arrêt...
Pour les 3 condos montés sur le transfo lignes, attention s'il s'agit du condo de "récupération" qui sert à stocker la HT récupérée au retour ligne, il doit être très bien isolé, c'est peut-être pour ça qu'il y en avait trois en série !
| |
|
|
| Sujet : TV Evernice Nouveau | De Fifi Le 04-04-2010 à 14:23 sta |
|
merci encore pierrot de te pencher sur mes petits soucis
le second inter ouvrait a l'arrêt le circuit d'effacement entre la capa de liaison venant du blocking trame et la G1 du tube (voir mon relevé de schéma de la partie trame, en haut)
j'ai remplacé l'inter double du potar par un autre inter double monté a l'arrière du châssis
donc le circuit est toujours actif (sauf si je m'est gouré en recablant!)
sinon pour la diode, comment la câbler?
je ne pense pas avoir de problème avec la capa de récupération (isolé à 2KV!); ok donc je laisse comme ça!
| |
|
| Sujet : TV Evernice Nouveau | De Fifi Le 04-04-2010 à 15:46 sta |
|
c'est bon pour le soufflage du spot!
j'ai câblé sur l'inter une résistance de 20MOhms suivi d' un condensateur de 10MF le+ a la masse et bouclé avec une seconde résistance de 2MOhms.
inter fermé; tv en fonctionnement:la capa se charge
inter ouvert:ce circuit permet a la G1 de rester négative a l'arrêt du poste
|
|
| Sujet : TV Evernice Nouveau | De Phil Le 04-04-2010 à 16:20 sta |
|
Salut Philippe,
J'ai peut être pas tout suivi mais comment fais tu pour injecter la grille de l'ORTF ?
|
|
| Sujet : TV Evernice Nouveau | De Pierrot du 82 Le 04-04-2010 à 16:29 cms |
| |
Il y avait aussi la solution de couper de la masse le point froid du potar de lumière.
Ou de mettre en série avec le + HT qui alimente le pot de lumière une diode 1N4007 et un petit chimique 8 µF 350 V qui sert de réservoir quand on éteint la télé...

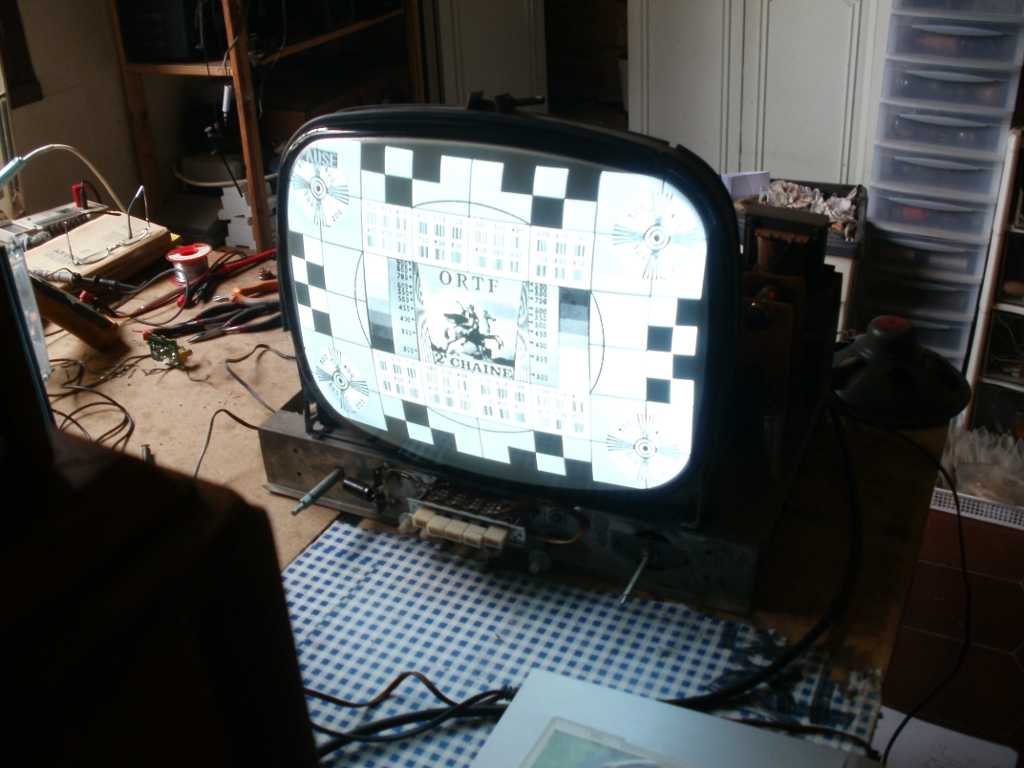

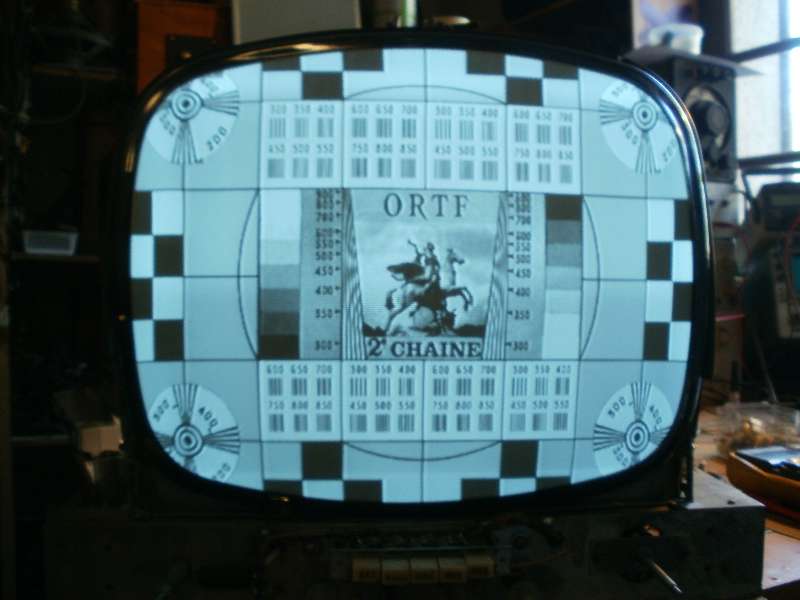

Pour la mire ORTF 2ème chaine, c'est un DVD ?
| |
|
|
| Sujet : TV Evernice Nouveau | De Fifi Le 04-04-2010 à 17:27 sta |
|
oui, j'ai enregistré sur un dvd plusieurs mires en JPEG que j'ai pu glaner sur le net; ça me permet de régler la géométrie et tout le reste...
taper "mire RTF" avec google photo; j'ai pris la meilleure définition
mais il y a beaucoup de sites qui proposent les mires de réglage

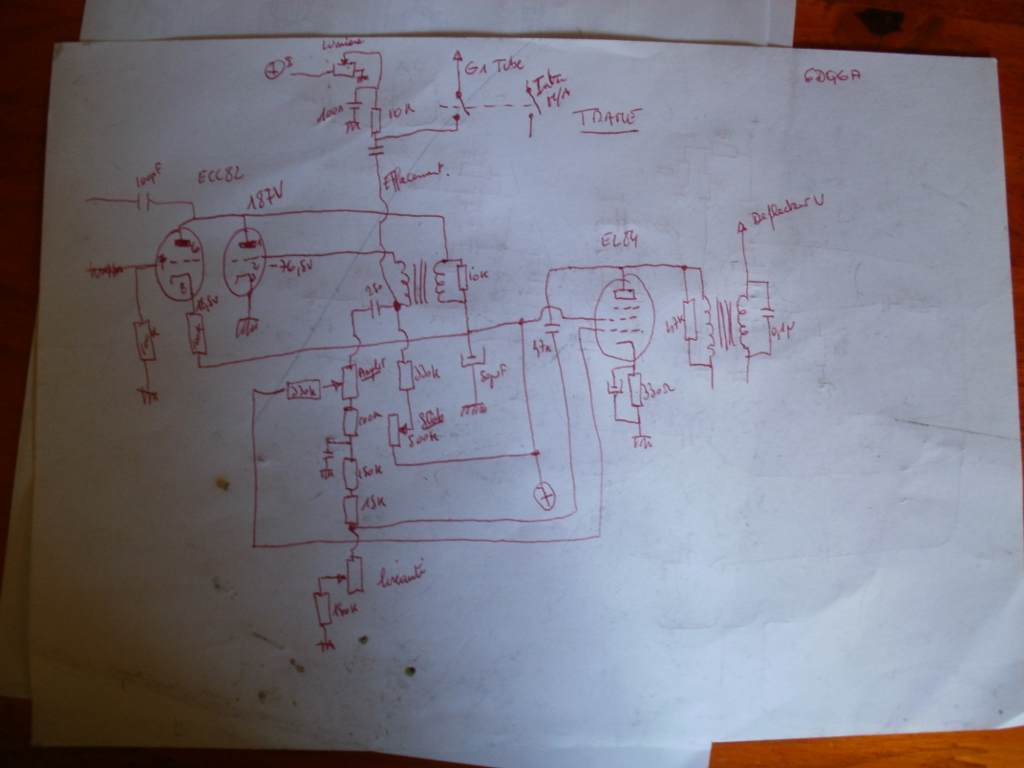

pour le moment je câble le "module" d'effacement des traits relevé sur CFP-Radio
|
|
| Sujet : TV Evernice Nouveau | De Fifi Le 05-04-2010 à 20:06 sta |
|
Bonsoir,
encore moi avec je l'espère une dernière petite question:
il me reste sur ce téléviseur un petit problème de linéarité horizontale
en effet l'image est plus "serrée" et plus "lumineuse" sur la partie droite de l'écran (le dernier centimètre)et apparait une espèce de moire fantôme sur la gauche(petits traits dans l'image et légère ondulation)
de quel coté dois je chercher pour corriger ce défaut?
peut être le condensateur de récupération,non?
désolé, je n'ai pas de photo ,mon appareil étant en charge et je doute que ça puisse être visible sur une photo
a bientôt
philippe
|
|
| Sujet : TV Evernice Nouveau | De Fifi Le 05-04-2010 à 20:40 sta |
|
si, le problème était déjà visible sur la dernière photo que j'ai mis en ligne
(pas la mire, l'autre)
sur le tiers gauche on voit cette série de "pointillés" que j'arrive a déplacer en jouant sur le cadrage de l'image
|
|
| Sujet : TV Evernice Nouveau | De Pierrot du 82 Le 06-04-2010 à 00:19 cms |
| |
En principe le condo en série avec le déviateur Horizontal a une influence importante sur la linéarité H (capa de S)
Le condo de récupération aussi, mais il influe aussi sur l'amplitude H, et sur la valeur de la THT...
| |
|
|
| Sujet : TV Evernice Nouveau | De Fifi Le 06-04-2010 à 10:19 sta |
|
coucou,
bon, j'ai de nouveau remplacé et contrôlé les condensateurs autours de la THT sans résultat
le défaut est toujours bien présent!
je ne sais plus trop de quel coté chercher et je ne vois pas de défaut a l'oscillo
pensez vous qu'un problème de filtrage autours de l'oscillateur ligne puisse faire ça?
|
|
| Sujet : TV Evernice Nouveau | De Fifi Le 06-04-2010 à 11:07 sta |
|
j'ai fait un petit relevé autour de l'oscillateur ligne (ECC82)
tensions: 1.7V sur les cathodes; 92V sur la première anode et 147V sur la seconde
grille entrée à -3V et -13V sur la seconde
relevé des signaux: première photo, oscillateur local sur les cathodes
seconde photo, première anode
troisième photo, sortie oscillateur vers la grille de la 6DQ6A tension:-22V
la commande de la 6DQ6A a l'air correcte non?
| |
|
| Sujet : TV Evernice Nouveau | De Fifi Le 12-04-2010 à 09:41 sta |
|
Terminé!
le téléviseur a regagné sa caisse
le tube cathodique est en très bon état pour son âge; le contraste est excellent
Je lance un dernier AVIS DE RECHERCHE pour une pub,doc ou autre ou on voit ce téléviseur
merci
| |
|
| Sujet : TV Evernice Nouveau | De michel 87 Le 12-04-2010 à 10:04 sta |
|
En pleine forme pour ces cinquante ans, ( ou à peu près )
Belle restauration.
|
|
| Sujet : TV Evernice Nouveau | De Pierrot du 82 Le 12-04-2010 à 13:48 cms |
| |
Beau boulot !
Il ne devait pas être aussi bien cadré quand il était encore en service...
| |
|
|
| Sujet : TV Evernice Nouveau | De Phil Le 12-04-2010 à 20:44 sta |
|
Magnifique Fifi !
Mais tu ne pourrais pas nous mettre Evelyne Dhéliat, c'est une des rares émissions qui m'intéressent ?
|
|
| Sujet : TV Evernice Nouveau | De Jacques (webmestre) Le 12-04-2010 à 20:49 sta |
|
Je ne suis pas sûr qu'il ait canal+ la dessus
|
|
|
Journaux du site au 22/08/2022 à 10:26
