Sujet : Alimentation haute tension variable Nouveau De DoZer1911  Le 28-03-2010 à 17:48 sta

    Bonsoir,

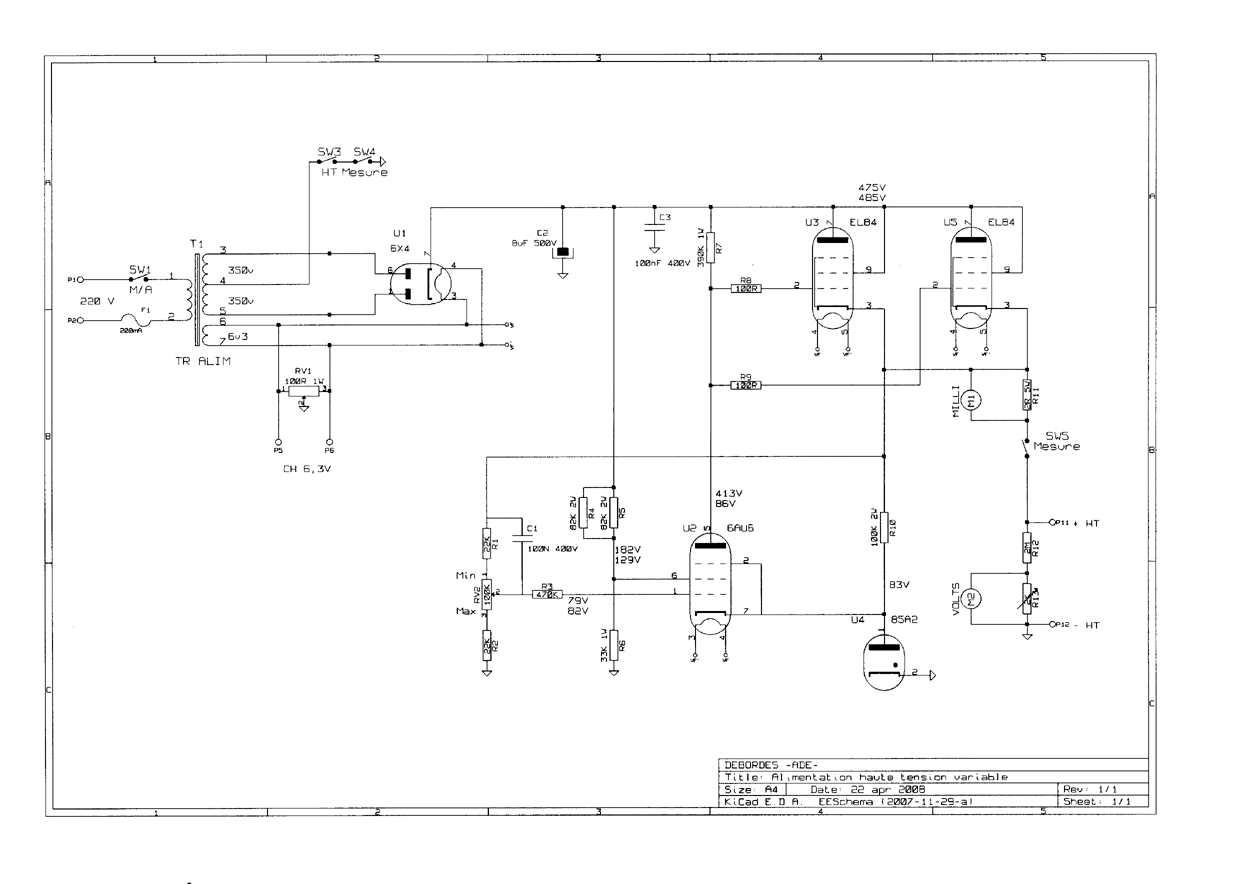

    Je cherche des informations sur cette alimentation haute tension variable, c'est un schema que j'avais trouver sur un forum mais impossible de remettre la main dessus.

    Merci.

 Fichier
.PNG



Sujet : Alimentation haute tension variable Nouveau De Pierrot du 82  Le 28-03-2010 à 17:59 cms

Ressemble un peu au schéma des alims Ferisol...

Deux défauts :
- utilise des EL84 qui sont chères, alors que ça marcherait aussi bien avec deux EL83, une 807, trois 6AQ5
- gros risque de claquage cathode-filament des tubes ballast EL84...
Il faudrait un enroulement séparé...



Sujet : Alimentation haute tension variable Nouveau De zeltron  Le 28-03-2010 à 19:55 sta

    Bonjour,

    j'ai une alim du même genre, montée avec une EL509 au lieu de ces deux EL84 (ou EL83 ...) le débit est plus grand (on peut tirer 250mA ) et c'est plus fiable ...Et puis, une EL509 c'est un tube costaud et encore assez courant (finale lignes et THT pour TV couleur)

    Si on se contente d'un débit plus faible (disons 100mA ) une 4654, une 4689 , une 807, une 6FN5, ou une de ces archi classiques finales TV genre EL500, EL502, EL504 conviendra ...

    P/S/Z


Sujet : Alimentation haute tension variable Nouveau De Jean Roland  Le 28-03-2010 à 21:18 sta

    Bonsoir,

    Voir ici le début du topic de cette alimentation variable et régulée.


Sujet : Alimentation haute tension variable Nouveau De Pierrot du 82  Le 28-03-2010 à 23:07 cms

Tiens tiens, je n'avais pas parlé à l'époque du problème de claquage cathode-filament...
