Sujet : ERSATZ BOUTON ANCIEN Nouveau De megawave  Le 02-04-2010 à 13:55 sta


    Bonjour à tous,
    Pour ré-équiper un petit poste à galène cannibalisé, et plutôt que de courir durant des années après un bouton introuvable, j'ai refabriqué un bouton de type ancien, alternative aux techniques de moulage, qui nécessitent de posséder au moins UN original.

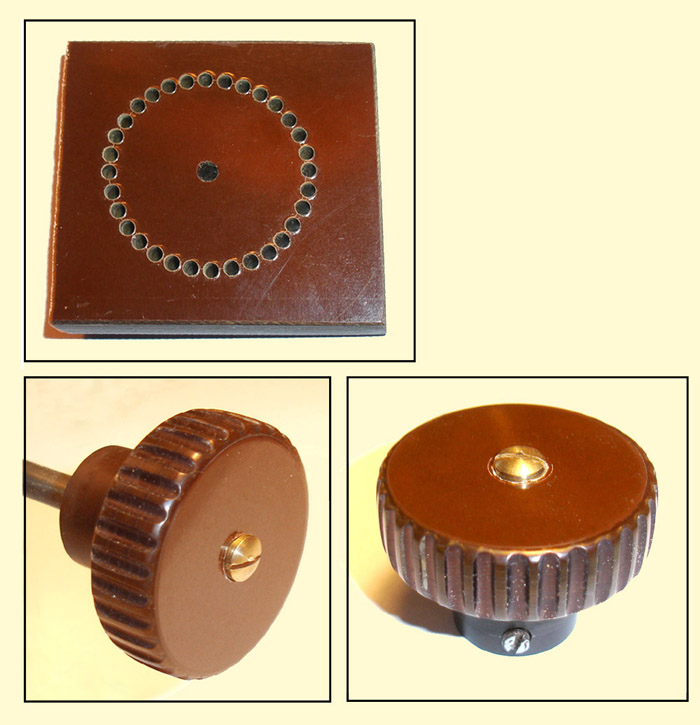

    Dans une plaquette de bakélite épaisse (12 mm) obtenue par collage de trois épaisseurs de 4 mm, on trace une cercle du diamètre voulu, ici 42 mm. Sur la circonférence, on trace et on perce une série de trous (ici 3 mm) quasiment jointifs.
    On enlève ensuite la matière en trop, dégrossissage à la scie, puis par abrasion.
    Il ne reste plus qu'a finir, en abattant les arêtes, puis en polissant la tranche : bouton monté sur un boulon, et utilisation de la chignole comme un mini tour. Papiers abrasifs 240 / 400 / 600 / 1000, puis un coup de polish.
    Ce disque épais est enfin assemblé par collage sur une embase, simple cylindre récupéré sur un bouton classique.
    Petite bidouille un peu fine mais très faisable avec un peu de patience.
    L'ensemble permet de garder au petit poste a galène une allure ancienne, sans dénaturer l'aspect original.

    Cordialement à tous,

    megawave




Sujet : ERSATZ BOUTON ANCIEN Nouveau De Totolagalène  Le 02-04-2010 à 14:12 sta

    Bien les trous sécants, on dirait que çà a été fait au diviseur![:Hi:]


Sujet : ERSATZ BOUTON ANCIEN Nouveau De Jean Roland  Le 02-04-2010 à 14:14 sta

    Bonjour,

    Très bonne idée, manque plus qu'un petit évidement circulaire en face avant.
    Dans tous les cas, c'est une proposition à retenir.


Sujet : ERSATZ BOUTON ANCIEN Nouveau De Gilbert  Le 02-04-2010 à 14:35 sta

    Très beau travail ! Félicitations !
    [:Hi:]


Sujet : ERSATZ BOUTON ANCIEN Nouveau De JCN  Le 02-04-2010 à 17:28 sta

    Très bonne idée, très belle réalisation. :-)


Sujet : ERSATZ BOUTON ANCIEN Nouveau De freddesvergers  Le 02-04-2010 à 18:13 sta

    Bonjour!

    Superbe!

    Vous avez utilisé une colle spéciale?

    Frédéric


Sujet : ERSATZ BOUTON ANCIEN Nouveau De Fifi  Le 02-04-2010 à 20:01 sta

    oui, excellente idée cette série de trous, je n'y avait pas pensé;-)

    il faudra que j'essaye ça!:-)


Sujet : ERSATZ BOUTON ANCIEN Nouveau De megawave  Le 03-04-2010 à 11:34 sta

    Merci à tous pour vos appréciations et avis.
    La seule petite difficulté est d'avoir un tracé rigoureux.

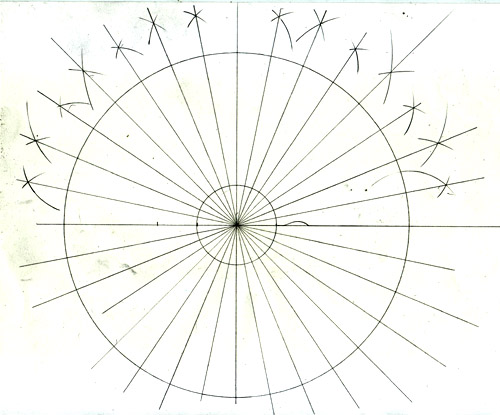

    Si quelqu'un veut se fabriquer un bouton dans ce genre, voici un gabarit de perçage. L'astuce pour obtenir une précision suffisante, consiste à tracer d'abord un GRAND cercle, dans un A4; tracer ensuite 2 diamètres perpendiculaires, puis une bissectrice; pour l'angle de 45° ainsi formé, une autre bissectrice, etc.
    On obtient ainsi 32 rayons. On trace enfin un PETIT cercle au diamètre final du bouton, les points d'intersection constituent ainsi les axes des trous. On fait une simple photocopie que l'on colle sur la plaquette de bakélite, et on marque chaque trou à la pointe à tracer bien affutée.
    Ne reste plus qu'a attaquer le perçage.

    Bon courage,
    Bien cordialement,
    megawave

    (Pour Frédéric : j'emploie de l'Araldite ordinaire)




Sujet : ERSATZ BOUTON ANCIEN Nouveau De blaisepascal  Le 03-04-2010 à 12:30 sta

    Bonjour megawave et félicitations pour cette réalisation astucieuse.

    Pour réaliser le gabarit, le tracé à l'échelle sur logiciel de dessin suivi d'une impression est aussi très efficace, en particulier pour des géométries de perçage moins symétriques. Il faut vérifier que l'imprimante respecte l'échelle.

    Je reste admiratif sur la régularité des trous. Malgré un pointage soigné, les mèches dévient parfois sournoisement pendant le perçage de leur trajectoire initiale. Qu'utilisez-vous comme matériel ?
    Perceuse à colonne de précision ?
    Mèches parfaitement affûtées ?
    Perçage d'un avant-trou de faible diamètre avant le perçage au diamètre définitif ?

    Allez, soyez sympa, dévoilez tous vos secrets [:Hi:]

    Pascal


Sujet : ERSATZ BOUTON ANCIEN Nouveau De megawave  Le 03-04-2010 à 14:11 sta

    A vrai dire je travaille complètement à l'ancienne avec un matériel archi basique ! certainement le logiciel de dessin dont parle blaisepascal est aussi super efficace, si l'imprimante respect bien l'échelle, comme vous dites si justement.
    Quand je fais ce genre de tracé, je l'enregistre en format jpeg, ainsi pas de pblm.
    Un autre problème est "l'ovalisation" du cercle lors de l'impression, (la feuille est cintrée lors de son passage dans la machine) mais elle est souvent très minime (qques dixièmes) et sans portée réelle sur le tracé; au pire on fait deux tirages, dont on élimine une moitié, et on assemble chaque moitié, avec un scotch, pour compenser, mais c'est vraiment pour pousser le truc au bout :-p:-p

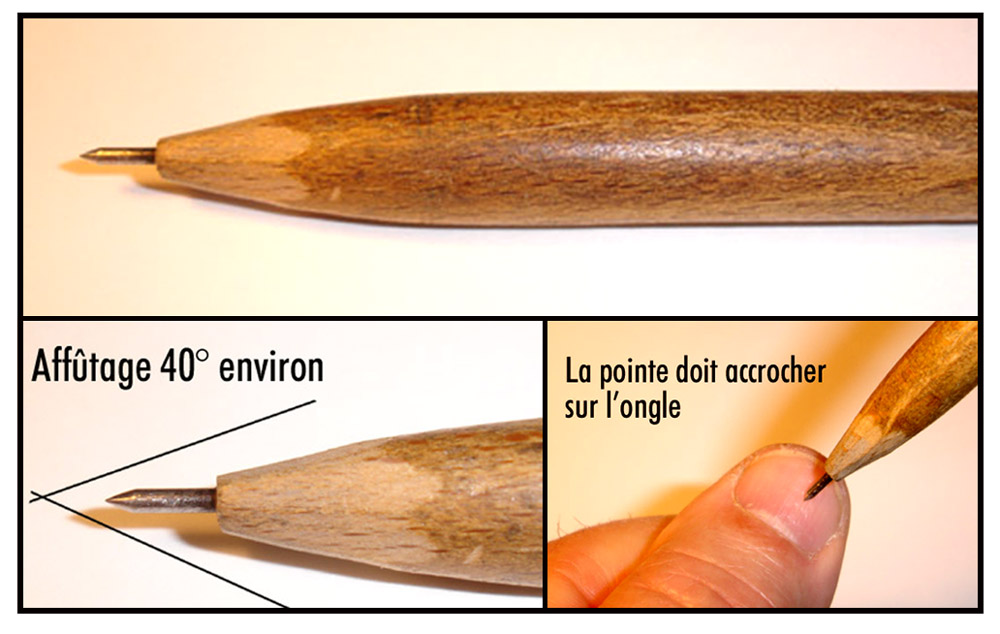

    Concernant le perçage proprement dit, une perceuse à colonne classique fait bien l'affaire, à condition de marquer fermement la position de chaque trou dans la bakélite, qui se grave très bien (bcp mieux que du métal en tous cas) : je me sers pour cela d'une pointe à tracer "maison" confectionnée avec une grosse aiguille à coudre (acier très dur) "entée" à force dans un bout de tourillon diamètre 10 mm, et qui se présente comme un gros crayon. (voir pj)
    La pointe initiale de l'aiguille est cassée à la pince, et le moignon, réaffuté à la pierre fine selon un angle de l'ordre de 40 degrés. Seul critère pour apprécier si la pointe est correctement affutée : elle doit "accrocher" sur l'ongle, sinon, elle ne coupe pas. (et il faut réaffuter souvent).
    On se fabrique une telle pointe en qques minutes, et elle dure ensuite des années; coût quasi nul.
    Par expérience, je peux affirmer qu'un outil aussi simple que ça, permet des tracés "au poil" et évite bien des déboires !!

    J'utilise pour percer une simple mèche "à bois", mais NEUVE, et de bonne qualité et je la réserve à cet usage exclusif. (pas made in China SVP, la trempe de l'acier est défectueuse, ou trop mou, ou trop sec, et elle casse au premier effort, affûtage approximatif, etc, bref du dég...).
    Bien caler soigneusement la mèche qui ne doit pas tourner "patate", et percer en plusieurs passes, en dégageant bien le copeau à chaque fois.

    Comme la bakélite chauffe rapidement, il faut respecter un petit laps de temps entre chaque trou, deux ou trois minutes. D'accord, c'est un peu longuet, mais je n'ai pas trouvé de meilleure astuce.

    Idem, pour éviter les éclats lorsque le trou débouche, je colle la bakélite en provisoire (colle contact) sur une petite planchette, (colle ensuite éliminée avec un peu d'acétone).

    Tout ça n'a rien de bien sorcier, ni de secret, et j'espère ne pas avoir été trop long ni trop fumeux dans mes explications.
    Je m'attache à travailler avec les moyens les plus simples, ceux dont chaque bricoleur peut disposer facilement (outils et produits), pour obtenir des résultats corrects sans tomber dans des domaines trop spécialisés, (et parfois faire hurler les "spécialistes", justement).
    Pouvoir ensuite partager ces expériences fait naturellement aussi partie du plaisir.

    Merci à tous de l'intérêt porté à mes petites bidouilles.

    Très cordialement,
    megawave
    [:Hi:]




Sujet : ERSATZ BOUTON ANCIEN Nouveau De Phil  Le 03-04-2010 à 16:00 sta

    Bonjour à tous,

    Joli travail de haute précision.

    Savez vous si l'on trouve encore facilement de la bakélite et surtout de cette épaisseur ?


Sujet : ERSATZ BOUTON ANCIEN Nouveau De megawave  Le 03-04-2010 à 16:17 sta

    Pour la bakélite, voir là :

    http://www.abaqueplast.fr/produits/fiche.php?id=144

    megawave
