Sujet : Re-Ariane E550 Nouveau De FLO1990  Le 04-04-2010 à 23:54 sta

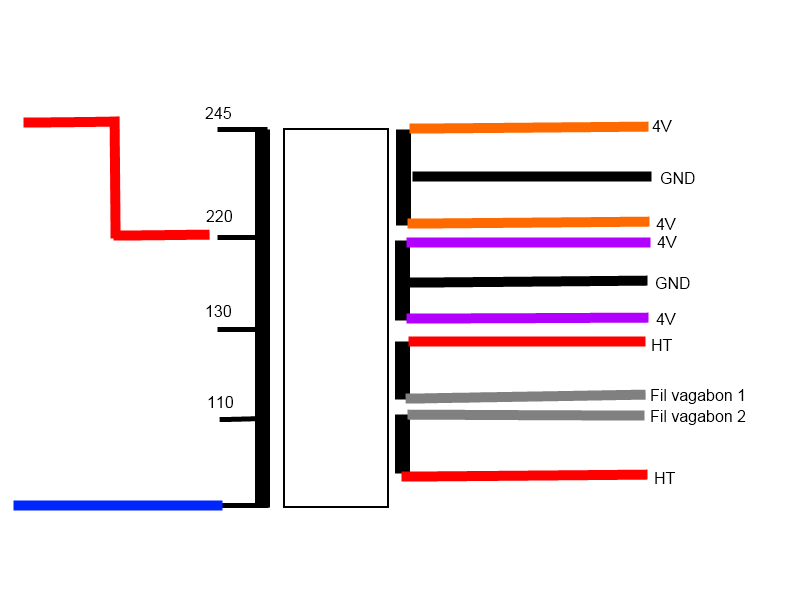

    Bonsoir tous le monde, je pense avoir réussi a identifier les enroulements du transfo de ce poste grâce aux conseils de Masterorion (merci a lui) cependant je souhaiterais avoir des conseils et des avis de votre part.
    Je vous joins ci-contre mon schéma

    Merci d'avance

 Fichier
.PNG


Sujet : Re-Ariane E550 Nouveau De Masterorion  Le 04-04-2010 à 23:58 sta

    Ne me remercie pas, je n'ai rien fait d'exceptionnel. :-p


Sujet : Re-Ariane E550 Nouveau De Pierrot du 82  Le 04-04-2010 à 23:58 cms

Ça commence à ressembler à quelque chose !

As-tu identifié vagabond 1 et 2 ?

Ou les cherches-tu encore ?



Sujet : Re-Ariane E550 Nouveau De FLO1990  Le 04-04-2010 à 23:59 sta

    Je pense qu'il s'agirait du point commun de la HT mais je n'en suis pas sur


Sujet : Re-Ariane E550 Nouveau De Pierrot du 82  Le 05-04-2010 à 00:06 cms

C'est bien ça...

Identifié ?



Sujet : Re-Ariane E550 Nouveau De FLO1990  Le 05-04-2010 à 00:12 sta

    J'ai pratiqué la méthode de Masterorion et je trouve 213 ohms entre le fil vagabond 1 et le premier fil de HT et 198 ohms entre le fil vagabond 2 et le deuxième fil de HT
    Je pense bien avoir en effet identifié le point milieu de la HT, cela vous parait'il correct?


Sujet : Re-Ariane E550 Nouveau De zeltron  Le 05-04-2010 à 00:17 sta

    Bonjour,

    compte tenu du foisonnement et de la variation d'épaisseur d'enroulement, ça parait vraisemblable que vous ayez là trouvé le point milieu HT de votre TA ...

    p/S/Z


Sujet : Re-Ariane E550 Nouveau De FLO1990  Le 05-04-2010 à 00:22 sta

    Merci a tous, je viens de tester a l'ohmmètre et j'ai trouvé qu'entre les deux fils de HT il n'y a pas de résistance si je sépare les fils vagabonds.
    Par contre si je les connecte ensembles, il y a belle et bien une résistance entre les deux fils de la HT


Sujet : Re-Ariane E550 Nouveau De Pierrot du 82  Le 05-04-2010 à 01:09 cms

C'est très bon signe !





Sujet : Re-Ariane E550 Nouveau De FLO1990  Le 05-04-2010 à 01:23 sta

    Bon, apparemment c'est cela:

    320v entre un fil de HT et les deux fils reliés ensembles et pareil pour l'autre fil de HT
    :-)


Sujet : Re-Ariane E550 Nouveau De Totolagalène  Le 05-04-2010 à 01:25 sta

    Bravo et bonne nuit à tous.[:Hi:]


Sujet : Re-Ariane E550 Nouveau De FLO1990  Le 05-04-2010 à 01:40 sta

    Merci et en effet bonne nuit a tous


Sujet : Re-Ariane E550 Nouveau De Kalbounet Junior  Le 05-04-2010 à 12:32 sta

    Ben voilà, t'as réussi Flo :o)


Sujet : Re-Ariane E550 Nouveau De FLO1990  Le 05-04-2010 à 13:36 sta

    Bonjour a tous, Cependant j'ai une chose qui me chiffonne:

    Le schéma du E650 qui m'a été fourni ne possède pas de point milieu sur la HT (çe qui n'est pas mon cas).
    Ma question est, dois-je le relier a la masse s.v.p?

    Merci
    Flo


Sujet : Re-Ariane E550 Nouveau De f1ftp  Le 05-04-2010 à 13:45 sta

    Tu peu me faire parvenir ce schéma,quelque chose ne colle pas,tous les postes de cette époque avaient un transfo à point milieu mais qui n'était pas forcément relié directement à la masse.

    Philippe


Sujet : Re-Ariane E550 Nouveau De FLO1990  Le 05-04-2010 à 14:47 sta

    Désolé,Je n'arrive pas a insérer le schéma, même avec VSO, il semble trop volumineux.
    Toute fois le schéma est présent dans la rubrique "Archives" et il s'agit du Ariane E650.


Sujet : Re-Ariane E550 Nouveau De Kalbounet Junior  Le 05-04-2010 à 14:51 sta

    Ben, il y a bien un point milieu ?


Sujet : Re-Ariane E550 Nouveau De FLO1990  Le 05-04-2010 à 14:55 sta

    Ah! pardon, je me suis trompé:

    Sur le schéma il y a bel et bien un point milieu relié a la masse pour la HT, désolé.
    Le seul problème que je pense avoir est le suivant: C'est sur un fil du chauffage de la AZ1 que se trouve la HT alors que sur mon poste, je n'ai pas de fil de HT qui sort du culot de la AZ1.
    Dois-je me repiquer sur la cathode du filament AZ1?

    Merci


Sujet : Re-Ariane E550 Nouveau De FLO1990  Le 05-04-2010 à 15:18 sta

    Je viens d'apprendre par Masterorion que pour le câblage du point milieu HT, il y a de nombreuses possibilités:

    Par exemple si on le met directement à la masse, il y aura une résistance de cathode sur la finale BF et quelques autres détails; par contre si on le met à la masse par une résistance la cathode de la finale sera directement reliée au châssis
    Donc, logiquement si j'ai bien compris le schéma de cablage de la finale pourrait aider à repérer quel type de câblage est utilisé?


Sujet : Re-Ariane E550 Nouveau De FLO1990  Le 05-04-2010 à 16:24 sta

    Je vous remercie tous pour votre aide, je viens de trouver le fil de HT qui n'était autre que le point milieu du chauffage de la AZ1.

    Merci a tous.
    Flo


Sujet : Re-Ariane E550 Nouveau De f1ftp  Le 05-04-2010 à 16:41 sta

    Flo si ton poste est équipé d'une AZ1 c'est une lampe à chauffage directe, ce qui veut dire que le filament sert en même temps de cathode.Sur le schéma du 650 c'est une EZ3 qui a une cathode séparée.
    Si c'est bien une AZ1 il n'y a que 4 broches de cablés 2+3 pour le filament et 5+8 qui vont a l'extrémité des enroulements HT.
    Le + HT peut être récupéré sur n'importe la quelle des broches 2 ou 3 mais plus probablement sur le point milieu de l'enroulement 4V qui sert au chauffage du tube.
    Ce point milieu ne peut en aucun cas être relié a la masse comme tu le dessine sur le schéma du transfo en haut de page.


Sujet : Re-Ariane E550 Nouveau De FLO1990  Le 05-04-2010 à 16:59 sta

    Oui, merci en effet f1ftp.
    L'enroulement 2x4v de la AZ1 a son point milieu qui comme vous le dites sert de +HT.
    En effet il vaut mieux ne pas le relier a la masse sinon bonjour le CC.
    (Que je suis bête parfois mais vraiment!)
    Merci je vais modifier cette erreur fatale

    Flo


Sujet : Re-Ariane E550 Nouveau De FLO1990  Le 05-04-2010 à 19:24 sta

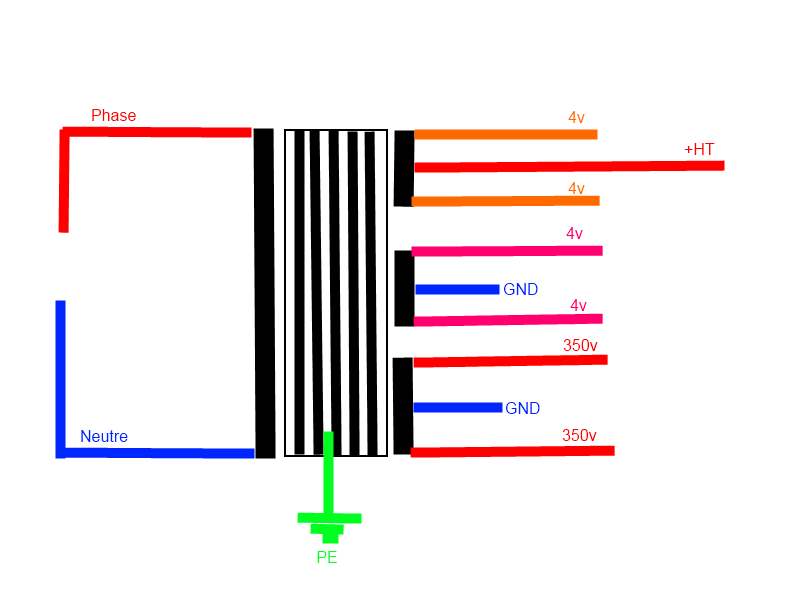

    Voila le schéma final.

    Bonne soirée
    Flo

 Fichier
.PNG


Sujet : Re-Ariane E550 Nouveau De Pierrot du 82  Le 05-04-2010 à 19:40 cms

Juste une remarque : l'enroulement de chauffage de la AZ1 ezst un 4 volts à point milieu, c'est à dire 2 x 2 volts et non 2 x 4 V.

Idem pour le chauffage des autres lampes...

Sinon pour le schéma, c'est bon !



Sujet : Re-Ariane E550 Nouveau De FLO1990  Le 05-04-2010 à 19:42 sta

    :-D Décidément, j'ai pas les yeux en face des trous!
    Merci Pierrot du 82.


Sujet : Re-Ariane E550 Nouveau De Masterorion  Le 05-04-2010 à 20:52 sta

    Elle est câblée comment cette cathode de finale BF, finalement ? R avec C en // ??


Sujet : Re-Ariane E550 Nouveau De FLO1990  Le 05-04-2010 à 21:05 sta

    Bonsoir, oui il y a bien une grosse résistance avec une capa sur la finale.
    Maintenant que j'ai tout ressoudé, j'entend un souffle de BF dans le HP mais rien ne sort d'autre.
    Il me faut donc tout simplement changer les capas qui doivent être sèches depuis le temps.
    Une chose qui ne me plait pas trop, c'est la lueur rouge dans la AF7[:ouin:]


Sujet : Re-Ariane E550 Nouveau De Masterorion  Le 05-04-2010 à 21:59 sta

    Ya pas un p'ti reflex qui te vient devant cette lueur ? ;-)


Sujet : Re-Ariane E550 Nouveau De FLO1990  Le 05-04-2010 à 22:13 sta

    Si, un seul geste: Appui sur l'arrêt d'urgence[:ouin:]


Sujet : Re-Ariane E550 Nouveau De Masterorion  Le 05-04-2010 à 22:37 sta

    Oui, mais encore ?
    Il a dit quoi le chat, entre le coup de griffe et le miaou sur Simon & Garfunkel ?


Sujet : Re-Ariane E550 Nouveau De FLO1990  Le 05-04-2010 à 22:45 sta

    D'avoir de la méthode et de suivre les fils pour repérer les éléments que l'on cherche...


Sujet : Re-Ariane E550 Nouveau De FLO1990  Le 05-04-2010 à 23:21 sta

    Zut, c'est le tube ABC1 pas AF7 qui s'illumine rouge a l'intérieur:o[]
    Quand on renverse le tube, on entend un morceau tomber:-(


Sujet : Re-Ariane E550 Nouveau De FLO1990  Le 06-04-2010 à 00:44 sta

    Une EL3 qui chauffe a ne plus pouvoir y poser sa main dessus c'est normal s.v.p?


Sujet : Re-Ariane E550 Nouveau De Totolagalène  Le 06-04-2010 à 00:46 sta

    Oui Flo.


Sujet : Re-Ariane E550 Nouveau De FLO1990  Le 06-04-2010 à 00:54 sta

    Merci Totolagalène, j'ai eu peur de tout zigouiller.:-D
    Bonne matinée :-)
