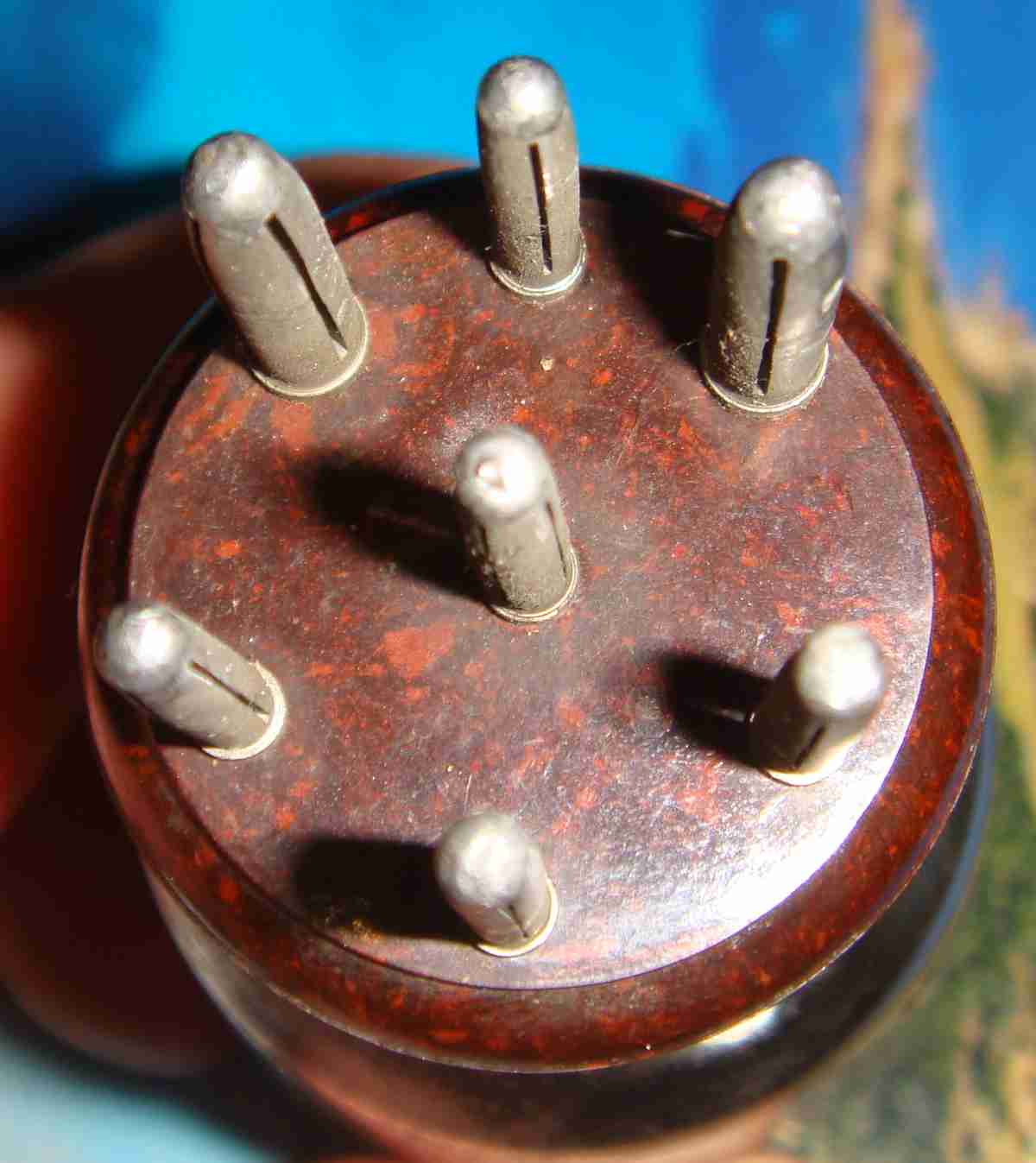

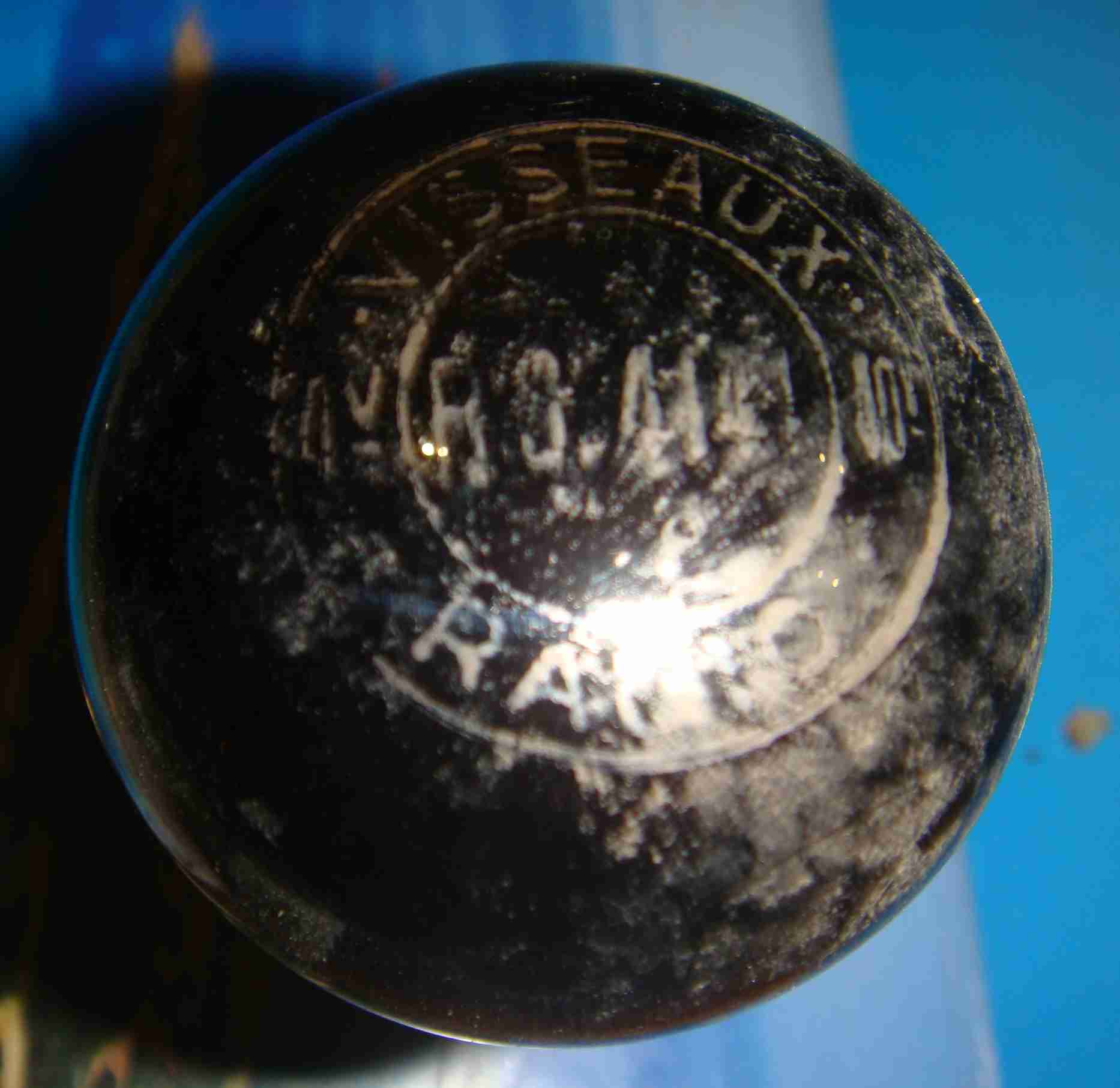

Sujet : RO 4141 Nouveau De tsf-philips  Le 05-04-2010 à 21:48 sta Dans mon rangement, qui dure depuis pas mal de temps, et qui est loin d'être fini, j'ai trouvé ce tube Visseaux je lis RO 4141 sans certitude, il a un brochage particulier, voir photos. Est-ce la fameuse bi-grille A441 ?

Sujet : RO 4141 Nouveau De dubus  Le 05-04-2010 à 21:50 sta Non!

Sujet : RO 4141 Nouveau De dubus  Le 05-04-2010 à 21:55 sta Si?.... Mais avec deux broches en trop?

Sujet : RO 4141 Nouveau De JCN  Le 05-04-2010 à 22:02 sta Bonsoir, Ce n'est pas une RO4141 ( = TA31 = MX40 ) bigrille classique, mais une RS4141 = E441

Sujet : RO 4141 Nouveau De JCN  Le 05-04-2010 à 22:03 sta Bigrille secteur ( chauffage en alternatif )

Sujet : RO 4141 Nouveau De Totolagalène  Le 05-04-2010 à 22:12 sta J'ai trouvé RO 4141 = A441N = DU 412 VATEA = RE 073d ou RE 074d Telefunken = B S.I.F. =4 D 06 Tékade = B9, B10, B11,DG4 Sator-Orion = R43 Dario = PM 4 DG Mullard = Bigrille Cyrnos = 2 C4 Cossor

Sujet : RO 4141 Nouveau De Totolagalène  Le 05-04-2010 à 22:23 sta Pour RS 4141, je lis aussi = E441

Sujet : RO 4141 Nouveau De yves  Le 06-04-2010 à 08:10 sta Exact Jean Claude en lisant mieux je vois bien RS 4141. L'énigme est résolue Par contre le brochage est étonnant, ca va pas être facile de la passer au lampemetre Yves

Sujet : RO 4141 Nouveau De yves  Le 06-04-2010 à 09:12 sta Sur ce même site Pour E441 je vois RS4341

Sujet : RO 4141 Nouveau De JCN  Le 06-04-2010 à 11:23 sta Dans l' ABCDaire des lampes de JC Lacrouts, il y a pour E441 Les Visseaux RS4141 et RS4341.

Sujet : RO 4141 Nouveau De Jacques (webmestre)  Le 06-04-2010 à 11:28 sta Utiliser de préférence la Table d'équivalences des tubes, les listings statiques ne sont plus mis à jour à force de me les faire piquer...

Sujet : RO 4141 Nouveau De dubus  Le 06-04-2010 à 19:38 sta "ca va pas etre facile de la passer au lampemetre"..... Sur le CARTEX U60,le premier culot ,A,est prevu pour les bigrilles secteur..six trous ,dont deux plus gros. Et impossible d'y inserer une A441,normal,chauffage continu et pas meme ecartement des broches, meme si ressemblant.... Les autres vieux lampemetres doivent bien posseder ce support,non?

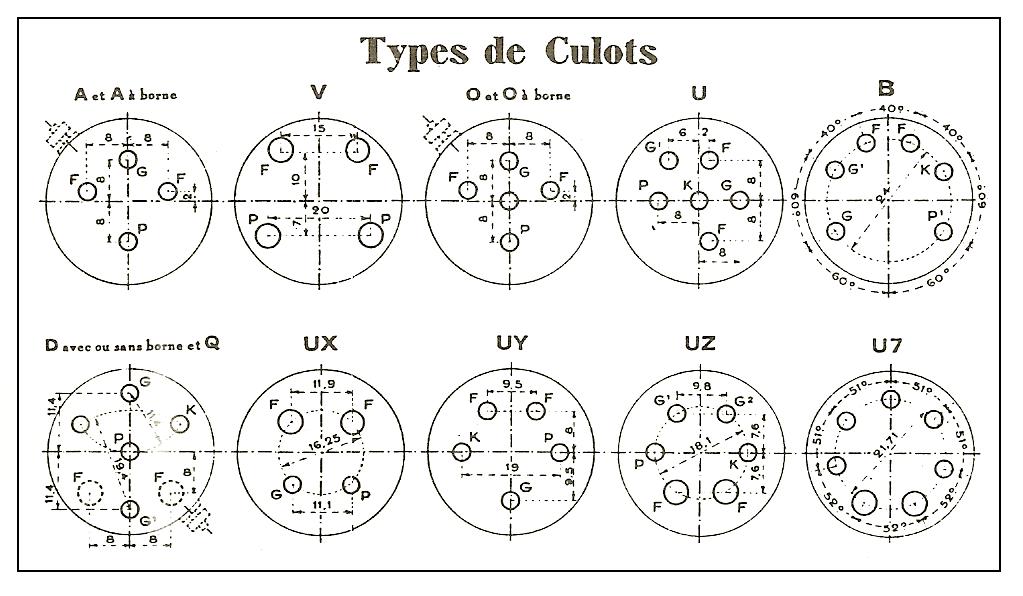

Sujet : RO 4141 Nouveau De JCN  Le 07-04-2010 à 11:40 sta S'il n'y a que 6 broches dont deux plus grosses, ce doit être pour des lampes US, culot UZ : Les cotes sont les mêmes pour les bigrilles A441 et E441, sauf les 2 broches F en +, culot D : C'est un modèle très rarement utilisé, pas sûr que les lampemètres soient équipés de ce type de support...

Sujet : RO 4141 Nouveau De Jacques (webmestre)  Le 07-04-2010 à 11:55 sta Tout à fait, je n'ai jamais vu de lampemètres équipés pour ces culots dont la vie fût assez furtive.

Sujet : RO 4141 Nouveau De dubus  Le 07-04-2010 à 20:24 sta Voila ce que c'est de repondre trop vite... La bigrille secteur a 7 broches evidement,et l'écartement des roches est le meme pour les bigrilles batteries,je viens de verifier donc tout faux! Par contre ,quel est la difference entre le culot UZ ,que vous dites rare et l'americain 6 broches(Support L sur le Cartex).....?

Sujet : RO 4141 Nouveau De zeltron  Le 07-04-2010 à 20:38 sta Attention ! ces bigrilles de cette époque ont existé avec des culots différents , ou plus vicieux, le même culot mais des brochages différents ( de sorte que, si le principe est le même pour toutes, on peut croire a un tube défectueux alors qu'en fait les électrodes se branchent différemment ! ) S'y retrouver dans ce genre de tubes n'est , hélas, pas simple ! tant par la diversité des immatriculations qui n'étaient a l'époque pas normalisés, que par les variantes de culots ou de brochages dont certaines sont non-compatibles entre elles ! (en plus du fait que c'est un type de culot peu courant et que assez peu de lampemètres sont dotés des supports idoines !) zeltron

Sujet : RO 4141 Nouveau De dubus  Le 07-04-2010 à 21:36 sta Aie!Alors,c'est c'est le culot bigrille secteur qui est pas courant,ou le culot UZ,que je confonds peut etre avec l'americain A6.....?

Sujet : RO 4141 Nouveau De JCN  Le 07-04-2010 à 22:00 sta Le culot UZ est archi classique - de nombreuses lampes US des années 30 en sont équipées - c'est le culot bigrille secteur qui est rarissime. Pour ces histoires de culots différents pour les bigrilles, cela ne concerne que les bigrilles à culot rouge Ducretet qui ont les broches G1 et G2 inversées.

Sujet : RO 4141 Nouveau De zeltron  Le 07-04-2010 à 22:04 sta Bonjour, oui, il y a eu des bigrilles batteries a culot "rouge" avec G1 et G2 inversés, mais j'ai aussi trouvé des bigrilles secteur genre E441 mais avec des brochages différents ! et un peu plus tard, et guère, il y a eu des lampes a écran (genre E442) ou des binodes ( genre E444) qui ont existé avec des culots ou des brochages différents ! P/S/Z

Sujet : RO 4141 Nouveau De JCN  Le 07-04-2010 à 22:08 sta Et on peut avoir des exemples de ces " brochages différents ! "

Sujet : RO 4141 Nouveau De zeltron  Le 07-04-2010 à 22:27 sta Il y a eu, en ma connaissance : -des bigrilles batteries avec les G1 et G2 inversés comme déja dit -des bigrilles secteur avec non pas le filament sur les 2 grosses broches , mais les deux petites comme une bigrille batterie ... -des lampes a écran avec 4 broches+ borne latérale et pas toujours la même électrode sur la latérale ... - des binodes avec soit un culot 5 broches europeen type lampe batterie et d'autres binodes avec 6 broches en arc de cercle ... (certaines de ces variantes sont peut être des tubes "ésotériques" , ou des tubes "propriétaires" d'une marque spéciale, ou encore, peut être, des tubes recullotés par des amateurs ... Mais ils ont bien existé !) P/S/Z

Sujet : RO 4141 Nouveau De dubus  Le 07-04-2010 à 22:43 sta Bon d'accord ,bien pigé JCN...UZ ,c'est ce Cartex appelle Americain 6 broches ,comme une une 77 par exemple... J'ai bon ,la,hein!... Pour info,le U60 qui a l'air d'etre un vieux machin ,possede bien le socle bigrille secteur.... Pour cet appareil ,je cherche d'ailleurs un socle tout bete ,americain 7 broches petit modele...qui est cassé.(format 6A7) A coté il ya un il y a un autre americain 7 broches ,mais grand modele,en bon etat celui la,mais je ne sais pas encore quel tube planter dedans......

Sujet : RO 4141 Nouveau De Totolagalène  Le 08-04-2010 à 00:58 sta Avec le lampemètre Eurelec N°2 version "extension toto">>>>>>>>> Ma foi, si Jacques tient à le mettre dans les archives...

Sujet : RO 4141 Nouveau De tsf-philips  Le 08-04-2010 à 09:29 sta Je ne vois pas le bon support Toto

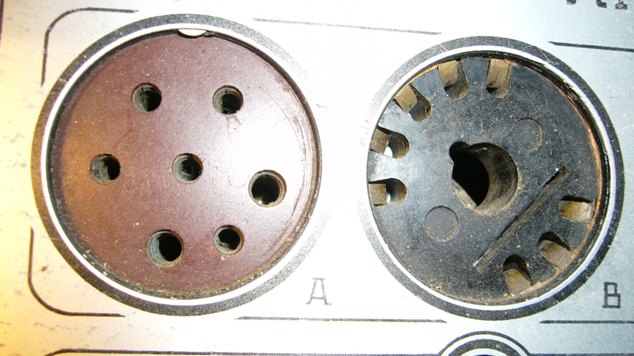

Sujet : RO 4141 Nouveau De dubus  Le 08-04-2010 à 22:01 sta Voici un support pour bigrille secteur et batterie genre A441... En esperant que ce soit la bonne photo....

Sujet : RO 4141 Nouveau De dubus  Le 08-04-2010 à 22:03 sta Bingo!(C'est celle de gauche...) C'est le premier support de cet appareil,tout a gauche....

Sujet : RO 4141 Nouveau De tsf-philips  Le 08-04-2010 à 22:22 sta Cette fois c'est le bon. Bel appareil qui m'est inconnu, Atelier Annecy ?

Sujet : RO 4141 Nouveau De dubus  Le 08-04-2010 à 22:38 sta La facade est bien defraichie...en fait ,il est ecrit "atelier CARTEX Annecy",Societé devenue "Metrix"....C'est le U60,ancetre du U61. Le galva n'est pas d'origine,helas,j'ai bricolé ce gros truc noir en attendant d'en trouver un,de plus ayant du mal a fabriquer des shunts a quelques ohms pres ,j'utilise mon multimetre pour faire le tri dans le petit stoc de tubes que je recupere a droite et gauche... Je possede aussi un géné HF ,le 930 de la meme marque,au schema introuvable,alors qu'on trouve tout sur le 931 Metrix....

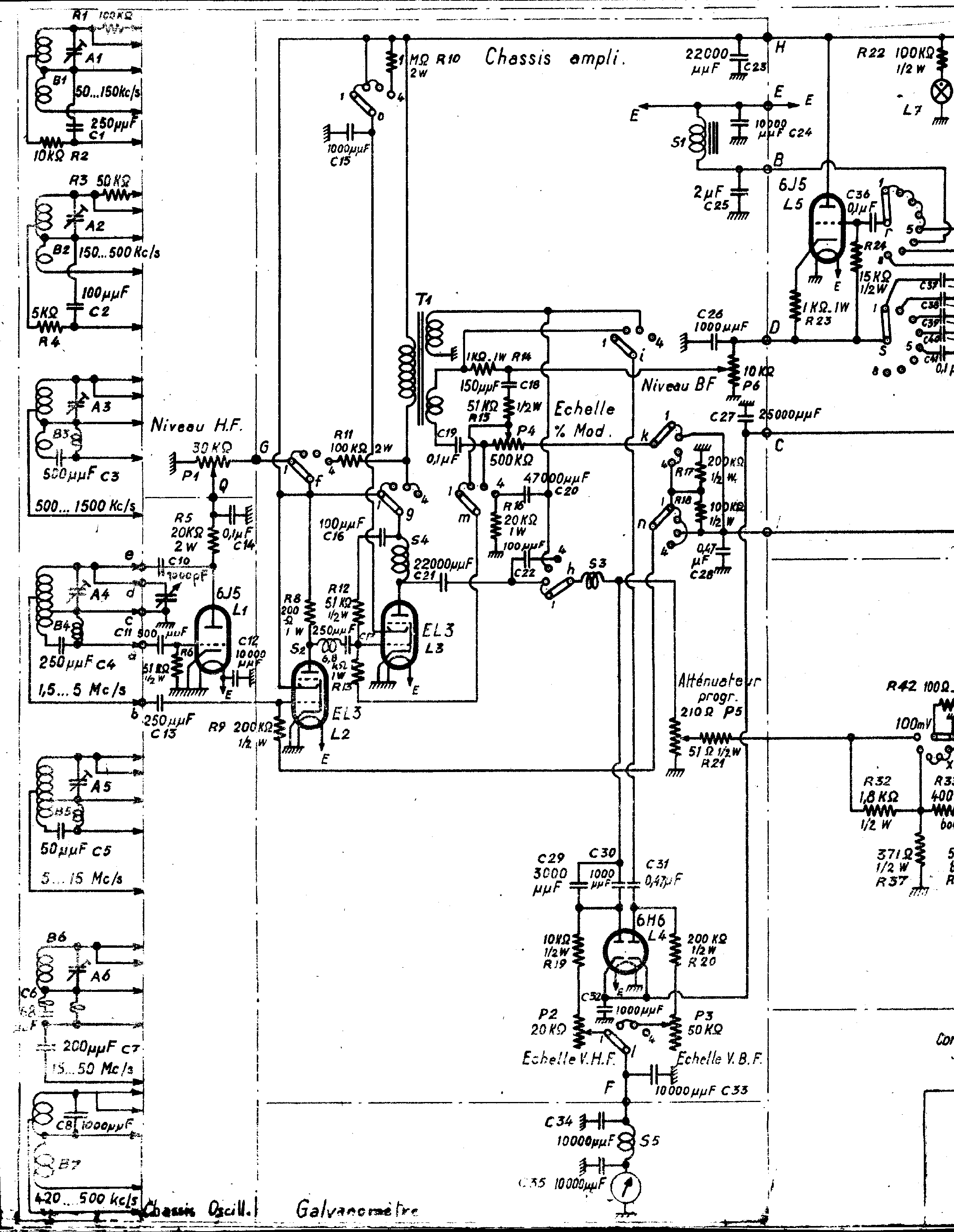

Sujet : RO 4141 Nouveau De Olivier  Le 09-04-2010 à 12:01 sta dubus écrit : "un géné HF ,le 930 de la meme marque,au schema introuvable" Je possède également un Cartex 930. En fait il est quasiment identique au Métrix 931 (Premiers modèles jusqu'à C ou D). Un collectionneur portugais, Antonio Barros-Regada m'a fourni ce schéma qui semble bien conforme au Cartex 930. Cf. pièces jointes. O. D.  Fichier .PNG

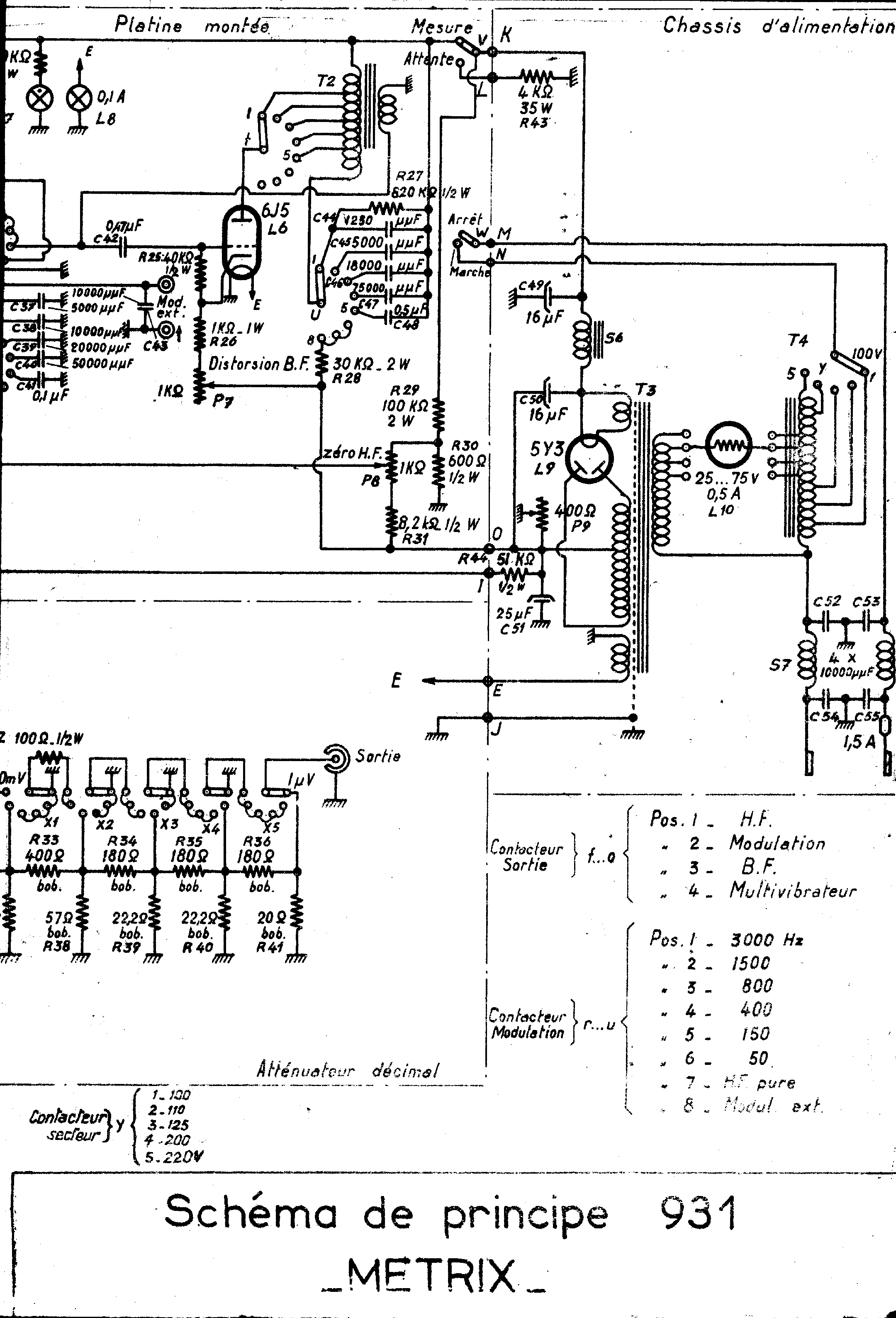

Sujet : RO 4141 Nouveau De Olivier  Le 09-04-2010 à 12:03 sta Suite et fin du schéma.  Fichier .PNG
