Sujet : Lampe d'eclairage claque Nouveau De michel du 70  Le 19-04-2010 à 14:08 sta

    Bonjour

    Des que je mets le courant sur mon poste "BF 101 U" la lampe d'eclairage du cadran

    claque.

    Question : A quoi sert la resistance R2 (200 Ohms) et le condensateur C5 (50 nF).

    Merci pour vos reponses.

    Michel

 Fichier
.PDF



Sujet : Lampe d'eclairage claque Nouveau De michel 87  Le 19-04-2010 à 14:15 sta

    Bonjour,

    R2 coupée ?

    C5 en court circuit ?


Sujet : Lampe d'eclairage claque Nouveau De Jacques (webmestre)  Le 19-04-2010 à 14:39 sta

    R2 coupée, possible, C5 en CC, le poste ne marcherait pas du tout, excès de consommation sur la HT, possible aussi.


Sujet : Lampe d'eclairage claque Nouveau De Totolagalène  Le 19-04-2010 à 15:39 sta

    Ou encore ampoule L6 non conforme (7 V - 100 mA)


Sujet : Lampe d'eclairage claque Nouveau De Pierrot du 82  Le 19-04-2010 à 16:21 cms

Attention Michel, il y a plusieurs versions de schéma de BF 101 U...

Les modifications concernent justement l'ampoule de cadran...

Si vous avez le carton arrière, quelles sont les tubes utilisés, et la référence de l'ampoule de cadran ?

UAF42 ou UF41 ?

502 00 ou 7121 D 00 ?

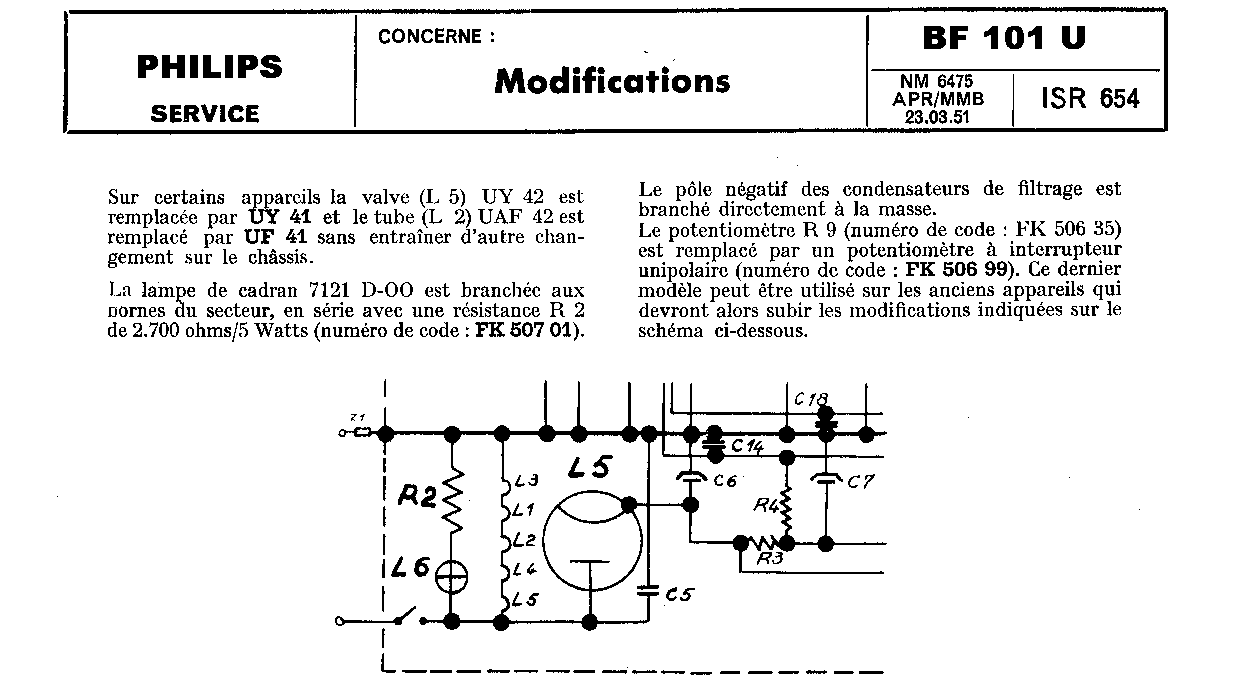

Voici ci-contre la version définitive des modifs ------------------->





Sujet : Lampe d'eclairage claque Nouveau De michel du 70  Le 19-04-2010 à 17:36 sta

    L'ampoule etait bien conforme mais elle n'y sera plus car je n'en ai plus.

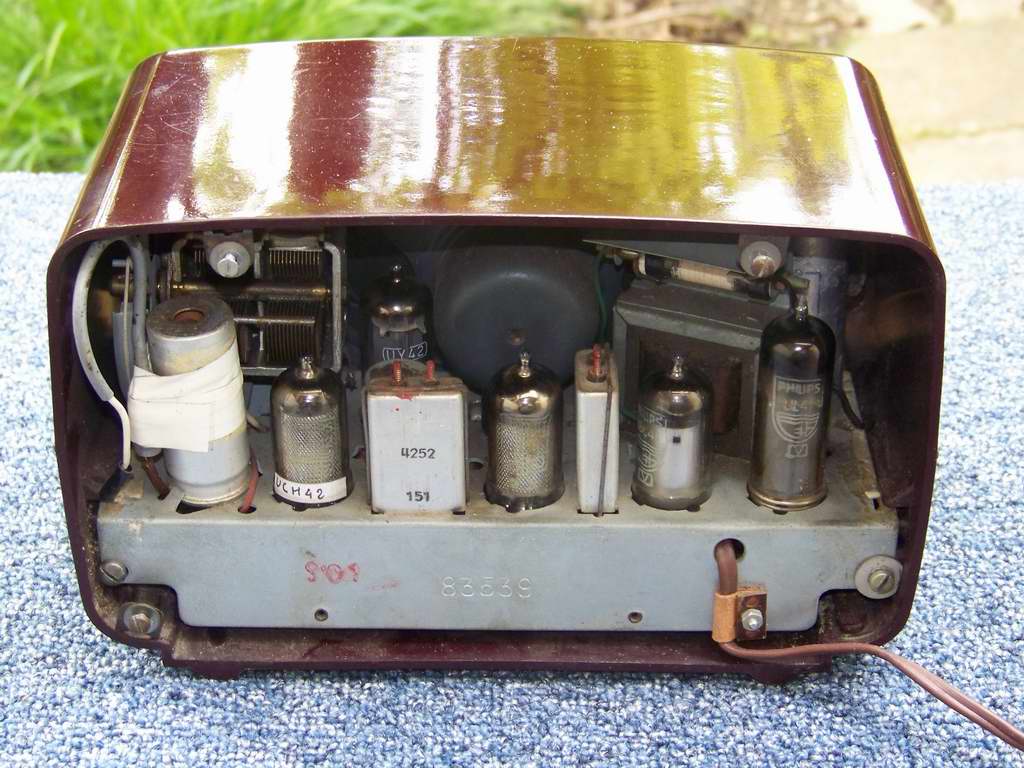

    Helas Pierrot je n'ai pas le carton arriere mais le tube etait un UF41 et de ce fait je

    comprends mieux votre schema modif.J'ai bien un "pot" R9 unipolaire.

    Je modifie et je vous fais signe.


Sujet : Lampe d'eclairage claque Nouveau De michel du 70  Le 19-04-2010 à 18:21 sta

    Modif effectuee , la lampe s'allume (faible ,j'ai monte une 6V 100mA) R2 a voir. Le

    chauffage des tubes fonctionne,un bemol j'ai deconnecte la plaque de la redresseuse car il

    y a un court-jus .

    Merci a tous

    Michel


Sujet : Lampe d'eclairage claque Nouveau De Pierrot du 82  Le 19-04-2010 à 19:05 cms

L'ampoule après la modif est une 6,3 V 50 mA réf 7121D

Il est normal que la 100 mA ne s'éclaire qu'à peine...

Vous pourriez essayer une 24 V 50 mA.



Sujet : Lampe d'eclairage claque Nouveau De YM  Le 19-04-2010 à 19:56 sta

    <<< chauffage des tubes fonctionne,un bemol j'ai deconnecte la plaque de la redresseuse car il
    y a un court-jus .
    >>>

    C'est pour ça qu'elle a claqué :-D


Sujet : Lampe d'eclairage claque Nouveau De Jacques (webmestre)  Le 19-04-2010 à 19:59 sta

    excès de consommation sur la HT disait l'autre :-D:-D


Sujet : Lampe d'eclairage claque Nouveau De Roland B  Le 19-04-2010 à 20:18 sta

    A la vue du titre du sujet j'ai cru que vous cherchiez une lampe pour un claque,autrement dit une lanterne rouge....
    Excusez, à mon age on comprend mal :-D


Sujet : Lampe d'eclairage claque Nouveau De zeltron  Le 19-04-2010 à 20:26 sta

    Bâ , j'ai ça, si vous voulez :-D




Sujet : Lampe d'eclairage claque Nouveau De Phil  Le 19-04-2010 à 20:36 sta

    Pis des lanternes rouges y en a plus depuis mal de temps...


Sujet : Lampe d'eclairage claque Nouveau De michel 87  Le 19-04-2010 à 20:55 sta


    Quoique! Il est question de réouverture... Une idée lumineuse ? :-D


Sujet : Lampe d'eclairage claque Nouveau De oldradio  Le 19-04-2010 à 21:31 sta

    On comprendra alors mieux le rôle de la redresseuse ! Hiiiiiiii [:Hi:]


Sujet : Lampe d'eclairage claque Nouveau De michel 87  Le 19-04-2010 à 21:41 sta


    On ne parlera pas de tolérance:-D


Sujet : Lampe d'eclairage claque Nouveau De Masterorion  Le 19-04-2010 à 22:47 sta

    La tolérance! la tolérance! Il y a des maisons pour cela.

    Georges Clemenceau


Sujet : Lampe d'eclairage claque Nouveau De michel du 70  Le 21-04-2010 à 16:23 sta

    Bonjour

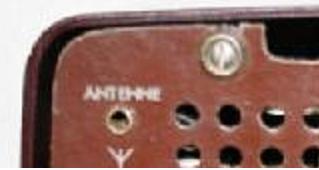

    Je suis entrain de refaire le carton arriere du "BF 101-U" , je voudrais savoir comment est

    fixee la prise de l'antenne.Merci

    Michel [:Hi:]


Sujet : Lampe d'eclairage claque Nouveau De Masterorion  Le 21-04-2010 à 17:50 sta

    Elle est vissée dessus, c'est tout.


Sujet : Lampe d'eclairage claque Nouveau De Phil  Le 21-04-2010 à 18:19 sta

    Une douille banane doit convenir...




Sujet : Lampe d'eclairage claque Nouveau De Pierrot du 82  Le 21-04-2010 à 19:39 cms

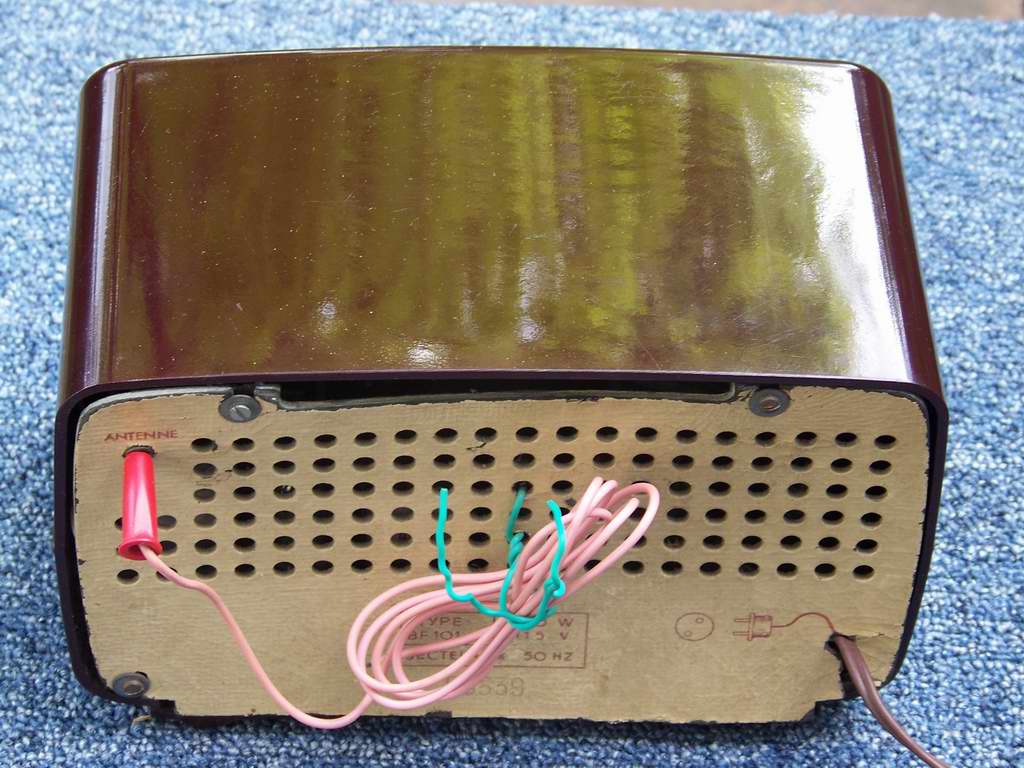

En voici un autre...



Sujet : Lampe d'eclairage claque Nouveau De michel du 70  Le 21-04-2010 à 20:43 sta

    Je sais que je suis penible mais c'est derriere le carton qui m'interresse ;-)


Sujet : Lampe d'eclairage claque Nouveau De Pierrot du 82  Le 21-04-2010 à 22:38 cms

Derrière le carton, il n'y a rien, c'est une douille femelle sertie dans le carton arrière, qui mène par un fil blanc au condo C1=5000 pF scotché autour du bobinage sur la gauche du châssis...



Sujet : Lampe d'eclairage claque Nouveau De michel du 70  Le 21-04-2010 à 22:53 sta

    D'accord Pierrot , là, j'ai compris.

    Bonne nuit a tous [:Hi:][:Hi:]
