| Sujet : inconnu à oreilles Nouveau | De freddesvergers Le 20-04-2010 à 15:29 sta |
|
Bonjour à tous!

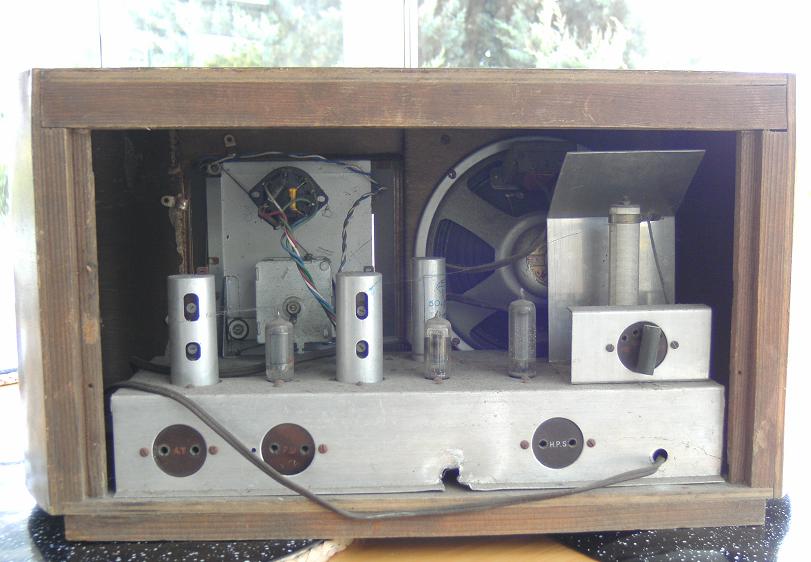

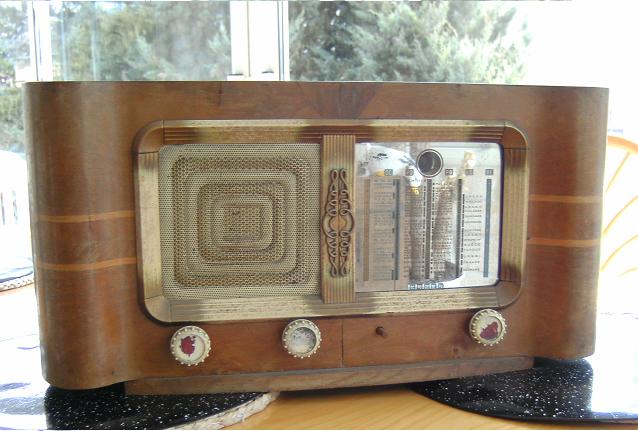

Trouvé ce week-end, aux puces, près de chez moi.
Tout courant (sauf erreur).
Quelqu'un connait?
Merci par avance pour vos réponses!
@+
Frédéric
| |
|
| Sujet : inconnu à oreilles Nouveau | De Jacques (webmestre) Le 20-04-2010 à 15:50 sta |
|
Toujours donner la série de tubes sur un modèle à identifier, ça aide. Surtout pour un tous courants avec oeil magique, plutôt rare.
|
|
| Sujet : inconnu à oreilles Nouveau | De Pierrot du 82 Le 20-04-2010 à 16:35 cms |
|  |
On dirait bien un modèle altyernatif transformé en tous-courants un jour de pénurie...
Tout ce métal dans un tous-courants, ça fait peur !
| |
|
|
| Sujet : inconnu à oreilles Nouveau | De Jacques (webmestre) Le 20-04-2010 à 16:43 sta |
|
On devrait quand même retrouver ce que c'est pas le biais des pieds en marbre noir... C'est quand même pas courant
|
|
| Sujet : inconnu à oreilles Nouveau | De Jacques (webmestre) Le 20-04-2010 à 16:47 sta |
|
Je peux déjà donner la marque du HP: Véga: plus léger tu meurs
|
|
| Sujet : inconnu à oreilles Nouveau | De Roger Michel Le 20-04-2010 à 18:06 sta |
|
Tout semble vissé et non rivé. Fabrication amateur?.
Il semble en plus que le chassis soit en alu.
|
|
| Sujet : inconnu à oreilles Nouveau | De Pierrot du 82 Le 20-04-2010 à 19:59 cms |
| |
Parce que les pieds en marbre font partie du poste ?
Je pensais qu'il s'agissait du dessous de plat !
| |
|
|
| Sujet : inconnu à oreilles Nouveau | De Jacques (webmestre) Le 20-04-2010 à 21:19 sta |
|
|
|
| Sujet : inconnu à oreilles Nouveau | De Kalbounet Junior Le 20-04-2010 à 21:25 sta |
|
Encore heureux que le marbre soit un bon isolant ! Imaginez s'il avait été conducteur... ![:o[]](s13.gif)
|
|
| Sujet : inconnu à oreilles Nouveau | De freddesvergers Le 21-04-2010 à 12:28 sta |
|
Bonjour à tous!
Ça-y-est, j'ai trouvé le temps de sortir le chassie pour vous donner la liste des lampes (faut dire avec tout le marbre dans les pieds... ).
Donc: EM4, 35W4, 50B5, 12af6? BA6, 12BE6, 35W4;
Le chassie est bien en alu...Les supports de lampes sont rivetés et les prises (PU, etc...) vissées.
Question: est-il possible de repasser en alim par transfo? Perso le TC ne m'inspire aucune confiance et j'ai peur pour mes ptites "mimines"...
@+
Frédéric
|
|
| Sujet : inconnu à oreilles Nouveau | De Totolagalène Le 21-04-2010 à 12:41 sta |
|
Disons plutôt 12 BE6, 12BA6, 12AT6, 50B5, plus redresseuse 35W4 et oeil magique EM4.
Pas de possibilité de repasser en alim par transfo pour cause de tensions filaments disparates: 12,6 V 50V et 35V.
|
|
| Sujet : inconnu à oreilles Nouveau | De Masterorion Le 21-04-2010 à 12:44 sta |
|
Habituellement sans OM la série est 12BE6, 12BA6, 12AV6, 50B5, 35W4. C'est la série 150mA, miniatures 7 broches .
Pour une alim par transfo il faudra changer presque tous les tubes car là il y a des 12, 50, 35 et 6 volts....
|
|
| Sujet : inconnu à oreilles Nouveau | De Masterorion Le 21-04-2010 à 12:46 sta |
|
Les grands esprits se rencontrent....
|
|
| Sujet : inconnu à oreilles Nouveau | De Totolagalène Le 21-04-2010 à 12:48 sta |
|
Avec une 12AV6 il n'y aurait pas de détectrice.
|
|
| Sujet : inconnu à oreilles Nouveau | De fabignoli2 Le 21-04-2010 à 12:49 sta |
|
Marrant, un chassis aussi gros avec une série miniature pour les lampes.
C'est original en tout cas.
la BA6 c'est 12BA6
35w4 = redresseuse
12BE6 = Changeuse de fréquence
12BA6 = Ampllificatrice MF
12AF6 = Ampli HF ou MF mais je pense que c'est pas ca et que c'est plutot une 12AT6 parce que dans le lot il te manque une détectrice et préamplificatrice BF
Donc tu dois avoir plutot une 12AT6
12AT6 = détection + préamplificatrice BF (double-diode + triode)
50B5 = finale BF
Tu as mis 2 fois la 35W4 dans ta liste je pense que c'est une errreur.
DOnc si on récapitule ca donne à part la 35W4 qui est la redresseuse, si on remonte de l'antenne vers la sortie.
12BE6, 12BA6, 12AT6, 50B5
et la EM4 pour l'oeil magique.
A+
Fred
35W4, 12BE6, 12A
50B5 = finale BF
|
|
| Sujet : inconnu à oreilles Nouveau | De Totolagalène Le 21-04-2010 à 12:58 sta |
|
Il peut le faire.... avec un transfo et 6BE6, 6BA6, 6AT6, 6AQ5, redresseuse 6X4 et oeil EM4.
|
|
| Sujet : inconnu à oreilles Nouveau | De Masterorion Le 21-04-2010 à 13:02 cms |
| |
|
| Sujet : inconnu à oreilles Nouveau | De freddesvergers Le 21-04-2010 à 13:37 sta |
|
En effet 35W4 une seule fois...
Pour en revenir à ma question:
il me faut un transfo: HT= 2x?v + 1x6,3v pour le chauffage.
Les lampes citées
Modif du circuit de chauffage: en parallèle pas en série.
Correcte?
Sinon pour les condos et résistances je laisse?
@+
Frédéric
|
|
| Sujet : inconnu à oreilles Nouveau | De Totolagalène Le 21-04-2010 à 13:38 sta |
|
Et encore faudrait-il remplacer le TR de sortie car la 50B5 a une impédance de charge de 2500 ohms contre 5000 pour la 6AQ5.
Cà fait beaucoup d'acharnement sur un pauvre tous courants!
|
|
| Sujet : inconnu à oreilles Nouveau | De Masterorion Le 21-04-2010 à 13:39 sta |
|
Au pire on peut imaginer un transfo avec un secondaire 117 volts, mais c'est difficile à trouver. ça permettrait de conserver tout en l'état.
|
|
| Sujet : inconnu à oreilles Nouveau | De Totolagalène Le 21-04-2010 à 13:45 sta |
|
Exact Nico, mon lexique donne D-BF pour 12AT6 et BF pour 12AV6 mais indique bien pour les 2 2-2-3 et même brochage M-291 (petite erreur dans la colonne "fonction").
Sacré Gaudillat va! Il faut s'en méfier aussi de celui-là.![[:Hi:]](s12.gif)
|
|
| Sujet : inconnu à oreilles Nouveau | De Masterorion Le 21-04-2010 à 13:53 sta |
|
C'est pas la première erreur du gogo en question...
|
|
| Sujet : inconnu à oreilles Nouveau | De freddesvergers Le 21-04-2010 à 13:59 sta |
|
Vous l'aurez compris, c'est plus pour l'expérience et le plaisir du montage que pour m'acharner à tout prix sur ce poste...
De toute façon, ce ne sera sûrement pas pour tout de suite: la fille d'attente est longue pour "passer sur le billard" et même s'il est sympa, il devra attendre son tour. Mais autant poser les questions tout de suite, monter un dossier,rangé dans la caisse du poste, comme ça après, y-a-plus-qu'à...
@+
frédéric
|
|
| Sujet : inconnu à oreilles Nouveau | De Totolagalène Le 21-04-2010 à 14:00 sta |
|
Elle attend quoi cette fille là?
|
|
| Sujet : inconnu à oreilles Nouveau | De Pierrot du 82 Le 21-04-2010 à 15:46 cms |
| |
Il y a aussi une autre solution avec un transfo qui donne la HT et 2x 6,3 V.
On garde les 3 lampes 12 V et on ne change que la finale et la redresseuse : par une 6AQ5 et une 6X4...
Je l'avais fait jadis pour un petit Reela TC, mais avec une alim extérieure.
Mais la meilleure solution parait être celle de Nico, avec un transfo 230/115 V d'isolement !
| |
|
|
| Sujet : inconnu à oreilles Nouveau | De Jacques (webmestre) Le 21-04-2010 à 17:34 sta |
|
La 6X4 supporte d'avoir son filament au potentiel masse et la cathode à la HT ?
C'est quand même une modif bâtarde, les tubes de la série 6 ne sont pas si rares.
|
|
| Sujet : inconnu à oreilles Nouveau | De freddesvergers Le 21-04-2010 à 18:58 sta |
|
Je vois que Totolagalène a toujours son œil de lynx...
Je voulais dire "file" bien sûr! Des filles j'en ai deux ... mais pas dans l'atelier (heureusement...) il n'y a que mon gamin qui m'aide quelques fois...
Pour les lampes, série 6, je dois avoir ça dans mon stock (près de 1000 références).
@+
Frédéric
|
|
| Sujet : inconnu à oreilles Nouveau | De Pierrot du 82 Le 21-04-2010 à 19:48 cms |
| |
La 6X4 a été conçue pour être alimentée sur le même circuit que les autres filaments...
Donc l'isolement filament-cathode est renforcé.
| |
|
|
|
