| Sujet : capacimetre Nouveau | De michel du 70 Le 05-05-2010 à 13:52 sta |
|

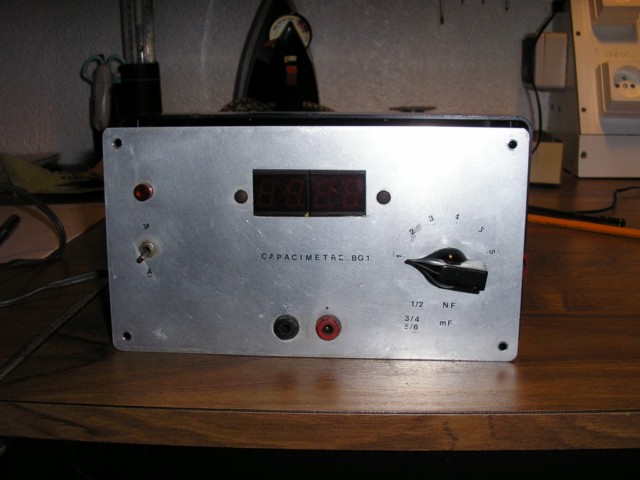

Bonjour a tous

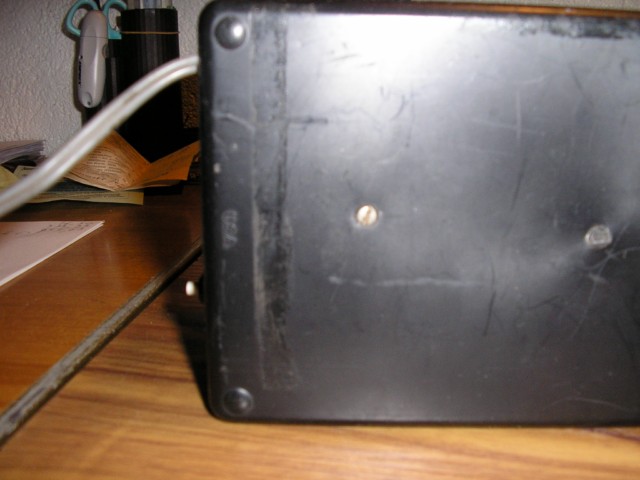

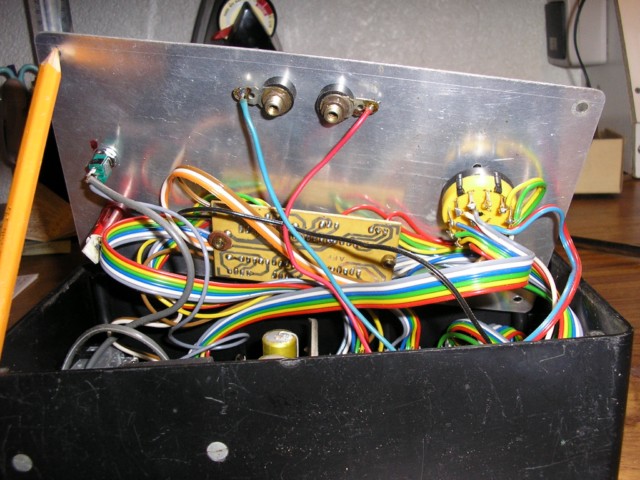

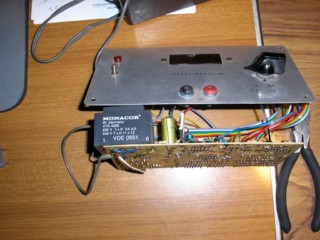

J'ai recupere ce capacimetre et j'aurais aime avoir des renseignements sur cet appareil.
(Doc & Schema si possible).
Si quelqu'un connait!!!!
Michel
| |
|
| Sujet : capacimetre Nouveau | De michel du 70 Le 05-05-2010 à 13:53 sta |
|
| |
|
| Sujet : capacimetre Nouveau | De michel du 70 Le 05-05-2010 à 13:53 sta |
|
| |
|
| Sujet : capacimetre Nouveau | De Pierrot du 82 Le 05-05-2010 à 15:29 cms |
|  |
Quelle marque, quel modèle ?
C'est un kit ?
Ya t'il des références sur le circuit imprimé ?
(je n'ai pas ma boule de cristal aujourd'hui  )
| |
|
|
| Sujet : capacimetre Nouveau | De michel du 70 Le 05-05-2010 à 16:20 sta |
|
Ah si j'en avais une ,de boule!!!!!!
Modele: Ce qui est ecrit sur la face principale BG1 ??????

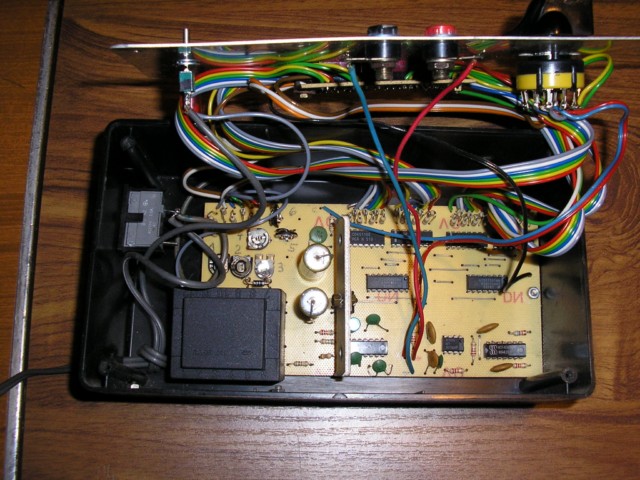

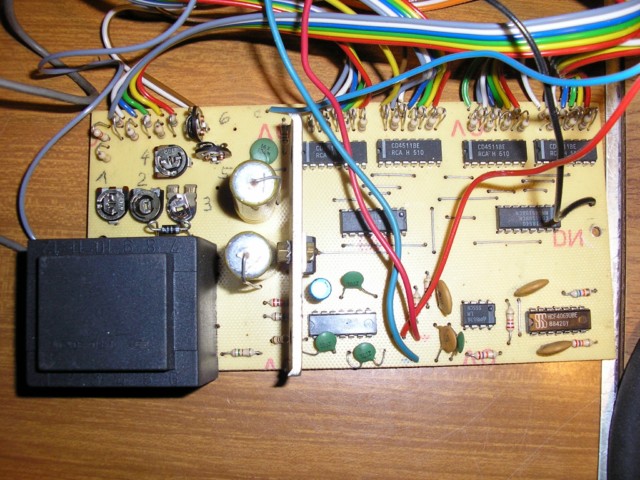

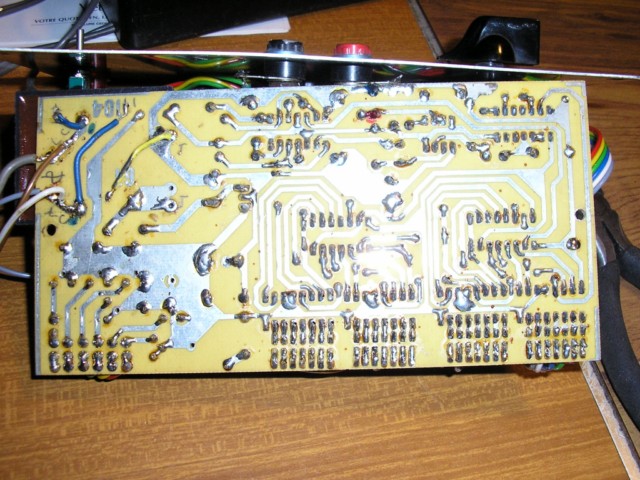

4 CI :CD4511BE 2 CI : 18540 1 CI: LM555CN
RCA H 510 CD4518BCN
MM14518BCN
1 CI :TDB0556DP 1 CI : HCF4069UBE
88420Y

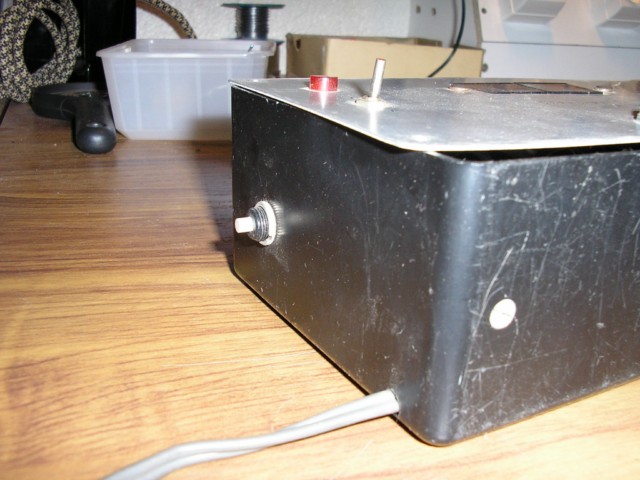

Sur le cote gauche un inter, je pense pour "reset" a chaque
mesures.
6 gammes de mesures : 2 en nF et 4 en µF.
Un kit je ne peux pas le dire!!
| |
|
| Sujet : capacimetre Nouveau | De Jacques (webmestre) Le 05-05-2010 à 16:51 sta |
|
Je dirai bien kek chose mais....
|
|
| Sujet : capacimetre Nouveau | De michel du 70 Le 05-05-2010 à 16:57 sta |
|
Ben..faut le dire......!!!!![[:??:]](s11.gif)
|
|
| Sujet : capacimetre Nouveau | De Capitaine Haddock Le 05-05-2010 à 17:07 sta |
|
Pour ~50 euro vous avez un truc grand comme un paquet de cigarettes qui fonnctionne tres bien
http://f1frv.free.fr/main3a_LC_meter.html
j'en ai un, et au moins 15 personnes que je connais en ont.
slts
archibald
|
|
| Sujet : capacimetre Nouveau | De Phil Le 05-05-2010 à 18:26 sta |
|
J'ai quand même un doute, descendre jusqu'à 0,1 pF ???
Milou
|
|
| Sujet : capacimetre Nouveau | De Roger Michel Le 05-05-2010 à 18:43 sta |
|
Ca ressemble à un capacimètre dont le schéma viendrait de radio plans ou électronique pratique dans les années 75 mais pas dans la même présentation.
J'en avais réalisé un. Je comparerai le week-end prochain.
Etalonnage délicat (et imparfait), réalisé au chronomètre.
Roger
|
|
| Sujet : capacimetre Nouveau | De Phil Le 05-05-2010 à 19:05 sta |
|

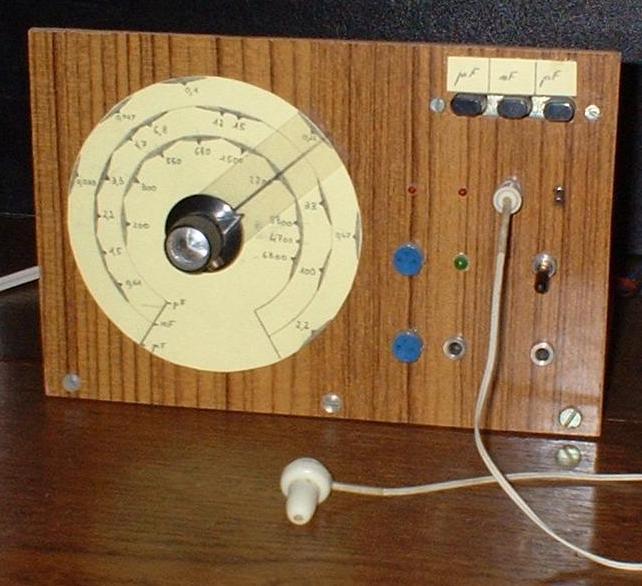

A propos de kit, ne riez pas mais voici le mien fait main de A à Z et que j'utilise encore parfois.
Le principe et simple, vous enfichez l'écouteur dans l'oreille et placez le sélecteur sur la touche qui donne le son le plus aigu. Ensuite suffit de tourner jusqu'à obtenir un point encore plus aigu et de lire la valeur affichée.
Comme les valeur des capa sont standards, pas d'erreur possible donc c'est un appareil de haute précision...
| |
|
| Sujet : capacimetre Nouveau | De zeltron Le 05-05-2010 à 20:07 sta |
|
Bonjour,
je dirais en effet que c'est un capacimètre artisanal, monté selon les schémas et plans d'un "canard d'électronique" (R-P, E-P, H-P ...) ou peut être un montage basé sur un kit "Perlor-radio" (l'appellation ferait penser a celles qu'affectionnais Perlor-radio mais le montage interne n'y ressemble pas trop ?!)
Mais en ce qui concerne la datation , je dirais que c'est plutôt du début des années 1980 , en effet dans les années 1975 on aurai trouvé de la TTL 74** (pas du C-MOS) et un transfo d'alimentation à étrier (pas surmoulé)
Cet appareil ne doit pas être "une flèche" ...
P/S/Z
|
|
| Sujet : capacimetre Nouveau | De Capitaine Haddock Le 07-05-2010 à 13:05 sta |
|
pour les sceptiques ( dont milou )

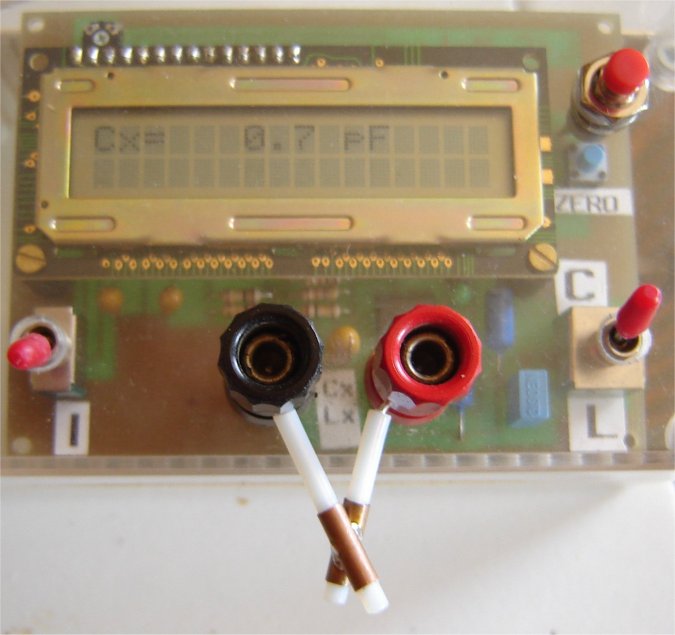

mesure capa 0.7 pf avec le lc metre de DF1SR
ancienne version qui n'etait pas livree en boitier
http://f1frv.free.fr/main3a_LC_meter.html
a bientot a moulinsart
slts
archibald
| |
|
| Sujet : capacimetre Nouveau | De Phil Le 07-05-2010 à 20:14 sta |
|
Je m'incline professeur ! Cependant, 0.7 c'est plus près de 1 que de 0.1. Et puis une capacité de 0.1 pF ça sert à quoi ?
| |
|
| Sujet : capacimetre Nouveau | De F6CTP Le 07-05-2010 à 20:39 sta |
|
|
|
| Sujet : capacimetre Nouveau | De Pierrot du 82 Le 08-05-2010 à 01:47 cms |
| |
Surtout si la précision est de +/- 1 pF
On fait dire tellement de choses aux afficheurs numériques quand on ne tient pas compte de la précision d'étalonnage...
| |
|
|
| Sujet : capacimetre Nouveau | De Capitaine Haddock Le 08-05-2010 à 08:25 sta |
|
Bon, je m'incline
trop de "savants" qui parlent sans savoir de quoi ils parlent,
et passent leur temps a critiquer un excellent montage
simplement pour le plaisir de critiquer
(on dirait la gauche francaise)
restez avec vos certitudes.
moi qui ai fait l'effort de mesurer et controler l'etalonnage
je vous salue bien bas. et n'interviendrai plus parmi vous.
| |
|
| Sujet : capacimetre Nouveau | De Michel 87 Le 08-05-2010 à 09:10 sta |
|
|
|
| Sujet : capacimetre Nouveau | De JCN Le 08-05-2010 à 10:07 sta |
|
 --->
| |
|
| Sujet : capacimetre Nouveau | De Michel 87 Le 08-05-2010 à 10:18 sta |
|
Quelle surprise de découvrir l'étendue des connaissances du capitaine Haddock ( celui de Hergé ) en matière de radio !
|
|
| Sujet : capacimetre Nouveau | De Phil Le 08-05-2010 à 14:55 sta |
|
Faut pas le prendre comme ça Cap'taine, ici on rigole souvent et parfois de nous même.
D'ailleurs Tintin lui même, n'aurait jamais renoncé quoi qu'il put entendre...
| |
|
| Sujet : capacimetre Nouveau | De Adams Le 08-05-2010 à 18:07 sta |
|
Bonjour
Le multivibrateur à ampli OP associé à un périodemetre numérique constitue un capacimetre très précis, parfaitement capable de mesurer 1pF,ça fonctionne jusqu'à 1 µF avec 1µS pour 1 pF.
J'en avais construit un avec un 709, je m'en sers encore,ça va plus vite qu'avec un pont.
Au dessus de 1µF c'est un autre multivibrateur à transistors discrets,avec 1mS pour 1nF.
Ces schémas venaient d'une revue , je n'ai plus que des copies faites à la main.
|
|
| Sujet : capacimetre Nouveau | De JCN Le 08-05-2010 à 19:36 sta |
|
Pour Michel 87, les paroles ont été changées pour l'occasion, tapées avec la police Tintin.
|
|
| Sujet : capacimetre Nouveau | De Totolagalène Le 08-05-2010 à 21:28 sta |
|
J'ai bien aimé ce sujet! Heureusement qu'Adams était là pour mettre les pendules à l'heure![[:Hi:]](s12.gif)
|
|
| Sujet : capacimetre Nouveau | De JCN Le 08-05-2010 à 21:59 sta |
|
N'importe quoi, comme d'hab.
|
|
| Sujet : capacimetre Nouveau | De Pierrot du 82 Le 08-05-2010 à 21:59 cms |
| |
|
| Sujet : capacimetre Nouveau | De Michel 87 Le 08-05-2010 à 22:04 sta |
|
Pour JCN, je m'en doutais un peu...
PS Où avez vous trouvé la police des textes de Hergé ?
|
|
| Sujet : capacimetre Nouveau | De JCN Le 08-05-2010 à 22:33 sta |
|
Sur le net, il y a quelques temps... Je n'ai pas retrouvé le site, mais google donne quelques liens avec "police tintin".
Je vous ai envoyé la police, par mail.
|
|
| Sujet : capacimetre Nouveau | De Masterorion Le 08-05-2010 à 22:38 cms |
| |
|
| Sujet : capacimetre Nouveau | De JCN Le 08-05-2010 à 22:47 sta |
|
L'image utilisée est là
Attention au procès.
|
|
| Sujet : capacimetre Nouveau | De Totolagalène Le 09-05-2010 à 00:47 sta |
|
Monsieur Négret, ce n'est pas non plus l'insolence qui vous grandira!
|
|
| Sujet : capacimetre Nouveau | De JCN Le 09-05-2010 à 09:41 sta |
|
Mon patronyme n'est visible que pour les inscrits, cher Bernard Sanlis qui n'avez pas encore compris ça.
Me grandir ? J'ai juste en horreur ces messages type " sermon " suivis d'un gentil smiley. Ça fait un peu faux cul.
|
|
|
