| Sujet : grid dip teletester Nouveau | De lavandin Le 07-05-2010 à 19:17 sta |
|
j'ai acheté recemment un grid dip Telester (modèle avec oeil magique) fabrication Radio Controle. Je recherche la notice et le schéma
|
|
| Sujet : grid dip teletester Nouveau | De Pierrot du 82 Le 07-05-2010 à 19:22 cms |
|  |
Est-ce que vous l'avez eu avec toutes ses bobines ?
Que comptez-vous en faire ?
| |
|
|
| Sujet : grid dip teletester Nouveau | De Totolagalène Le 07-05-2010 à 21:52 sta |
|
Je crois que c'est celui que je possède, avec schéma et toute la doc.
Pourriez vous en faire une photo?
|
|
| Sujet : grid dip teletester Nouveau | De lavandin Le 08-05-2010 à 16:04 sta |
|
Bonjour à tous Je l'ai avec 7 bobines, couvrant de 2 à 250 méga,avec un accessoire étiqueté capacimetre,et un support de quartz genre FT243.Tubes : 6BQ7A, et indicateur d'accord EM85. Coffret métallique 20x6x6 peint gris façon martelé. Je connaissais le modèle avec un galva, équipé d'un tube 6AF4,mais d'un schéma assez différent. Aucune plaque signalétique sur le coffret.Pour ce qui est de la photo, il faut que je me perfectionne,étant tout nouveau sur ce forum
|
|
| Sujet : grid dip teletester Nouveau | De Totolagalène Le 08-05-2010 à 22:08 sta |
|

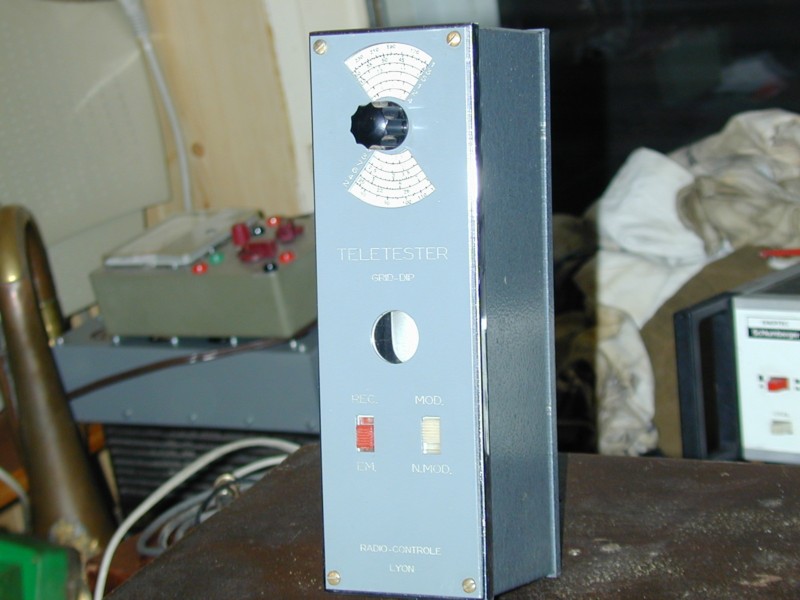

Voici le mien, c'est pour moi comme un bijou>>>>>>>
| |
|
| Sujet : grid dip teletester Nouveau | De Totolagalène Le 08-05-2010 à 22:08 sta |
|
Voici le mien, c'est pour moi comme un bijou>>>>>>>
| |
|
| Sujet : grid dip teletester Nouveau | De Totolagalène Le 08-05-2010 à 22:09 sta |
|

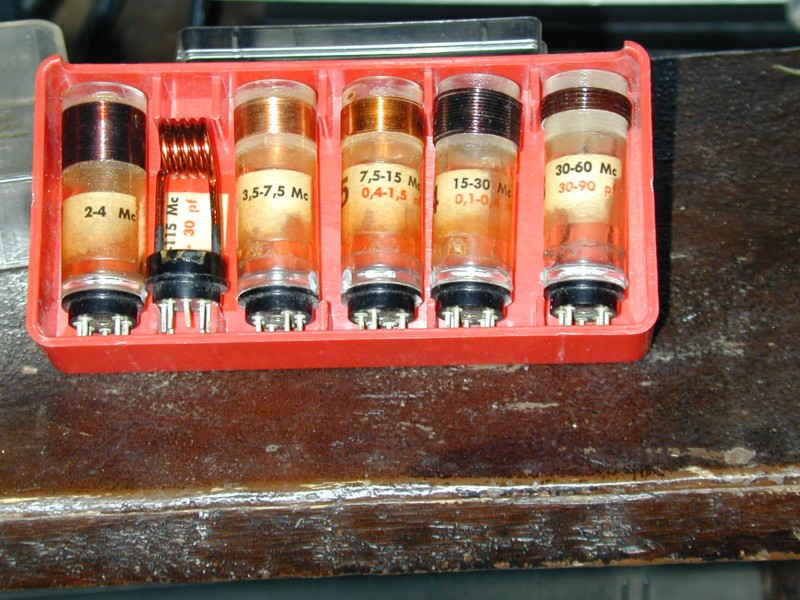

J'ai 2 boîtes de bobines et quartz>>>>> la 1ère>>>>>>
| |
|
| Sujet : grid dip teletester Nouveau | De Totolagalène Le 08-05-2010 à 22:10 sta |
|

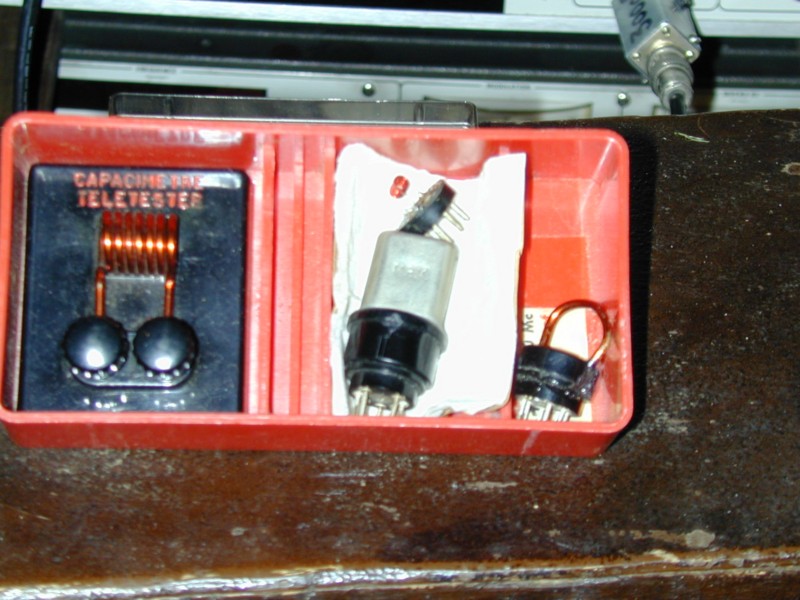

La 2ème>>>>>>>>>>>>>
Je vous envoie directement schéma et doc.![[:Hi:]](s12.gif)
| |
|
| Sujet : grid dip teletester Nouveau | De lavandin Le 08-05-2010 à 22:58 sta |
|
Bonsoir Oui, c'est exactement celui là. L'intérieur est assez compact, et il faut vraiment des doigts de fée pour arriver à extraire le tube EM85. Mais c'est vrai que c'est une tres belle fabrication. Pour ce qui est de la communication du schéma et de la notice,soit vous me le faites passez par le net, soit par courrier. Je vous remercie pour votre gentillesse. Si vous le faites passer par courrier,retour assuré sous quelques jours et frais postaux remboursés. Suivant votre option je vous communique mon adresse. Bon dimanche et bien cordialement
|
|
| Sujet : grid dip teletester Nouveau | De Totolagalène Le 08-05-2010 à 23:53 sta |
|
Tout est dans votre BAL. J'ai remplacé tous les condos , le tube (l'oeil magique était comme neuf) et mis des résistances de précision (5%).
C'est un jouet merveilleux!
|
|
| Sujet : grid dip teletester Nouveau | De Paul Le 09-05-2010 à 08:22 sta |
|
Simple question : qu'est-ce qu'un grid-dip ?
|
|
| Sujet : grid dip teletester Nouveau | De lavandin Le 09-05-2010 à 09:11 sta |
|
Un grid dip est un oscillateur étalonné avec une bobine exterieure , qui permet un couplage avec un circuit accordé non alimenté dont on recherche ou on vérifie la fréquence de résonnance. Par commutation,on peu le transformer en recepteur et rechercher de la meme maniere la fréquence d'un circuit oscillant alimenté. Un indicateur visuel (galva ou oeil magique permet de regler l'accord)
|
|
| Sujet : grid dip teletester Nouveau | De Pierrot du 82 Le 09-05-2010 à 15:40 cms |
| |
"Oscillateur à creux de courant grille" qui manifeste ainsi l'absorption par un circuit oscillant couplé accordé sur la même fréquence...
Parfait pour bidouiller des circuits HF, c'était l'outil de base du radioamateur !
| |
|
|
|
