Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 15-05-2010 à 14:25 sta

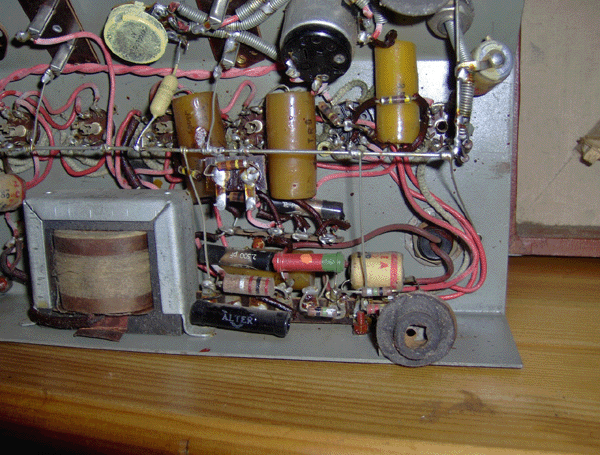

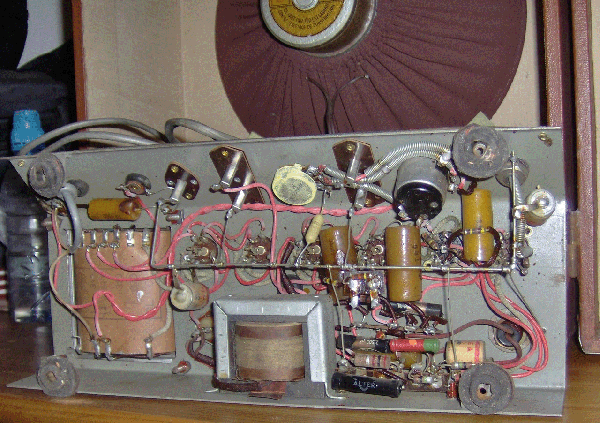

    bonjour a tous,voila c'est un novice qui vient a vous,j'ai recuperé un vieux ampli stimer M10,et j'aimerai bien le retaper,le hic je suis tombé sur un composant qui a l'air d'une capa mais j'en suis pas sur!
    tout plastique marquée :HELGO ,022-TS1500, merci pour tout renseignements sur cet amplificateur.




Sujet : restauration vieux ampli a tubes Nouveau De JCN  Le 15-05-2010 à 14:36 sta

    L'ampli de Django Reinhardt ! Une pièce de musée !

    Coup de bol :

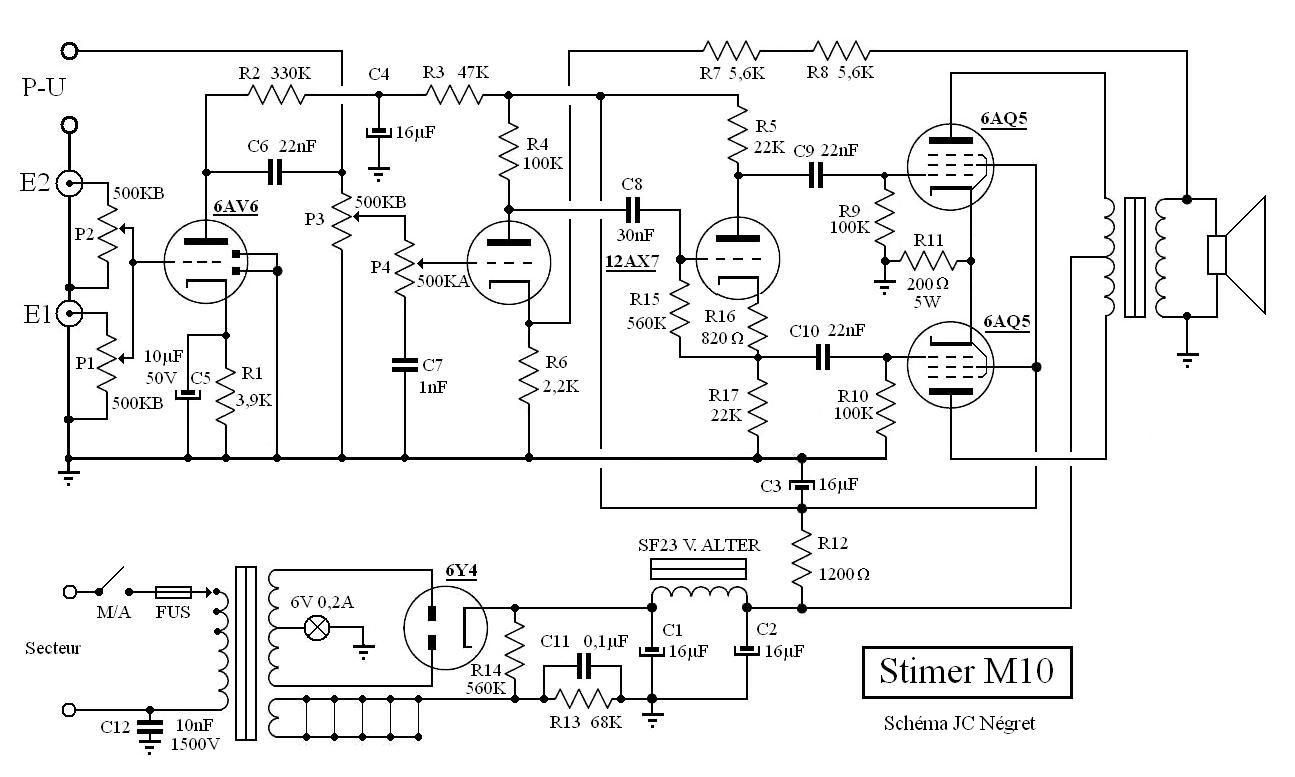

    J'avais tracé son schéma grâce à des photos envoyées par un guitariste fort sympa. Voir la pièce jointe --->

    La capa ,022 TS1500 fait 0,022 µF, soit 22nF pour une tension de service de 1500V.

    JC :-)




Sujet : restauration vieux ampli a tubes Nouveau De JCN  Le 15-05-2010 à 14:39 sta

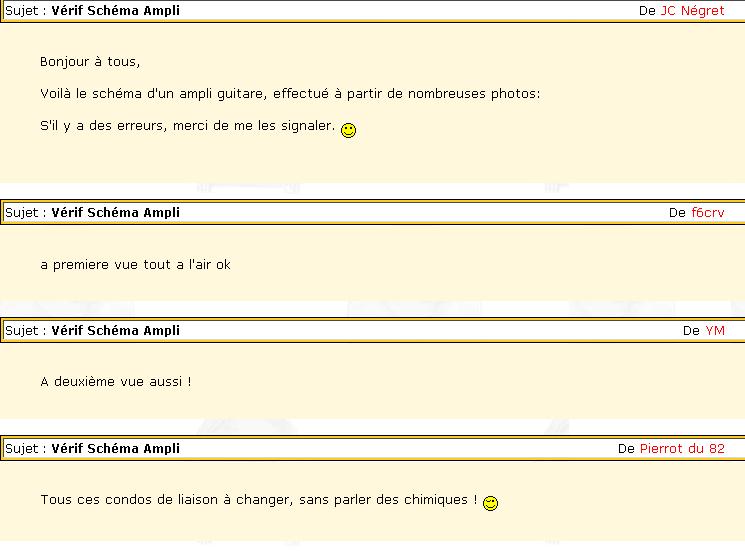

    J('ai retrouvé le sujet initial ici :-)


Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 15-05-2010 à 14:44 sta

    merci,j'ai déja trouvé sur le net la plus part des composants neufs,je vais me lancer.c'est pour moi une plongée de 40 ans dans mes études.




Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 15-05-2010 à 14:51 sta

    une question encore,est que je peux la remplacer par une capa film plastique?


Sujet : restauration vieux ampli a tubes Nouveau De JCN  Le 15-05-2010 à 16:55 sta

    Oui, les types MKP, MKT sont de qualité, mais il est inutile de prendre des 1500V. Des 400 ou 630V feront l'affaire.

    Les capa Helgo plastique ne sont pas d'époque, preuve qu'il a déjà été dépanné. Elles doivent être bonnes.

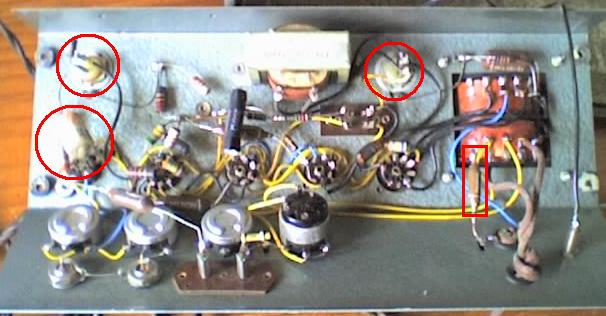

    Par contre, à changer impérativement tous les chimiques ( cerclés en rouge ) ainsi que la capa antiparasite secteur ( encadrée en rouge ) Je ne l'aime pas cette capa antiparasite, si elle lâche, c'est le 220V au châssis, donc aussi aux cordes de la guitare... ( je viens de mesurer sur la mienne : 0,8 Ohms entre le jack et les cordes. )

    Mettez un cordon secteur avec prise de terre. ;-)




Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 15-05-2010 à 17:10 sta

    peut on supprimer la capa antiparasite (10000cn 1500v)ou la remplacer par quelque chose de moins dangereux ? avec bien sur le châssis a la terre.


Sujet : restauration vieux ampli a tubes Nouveau De JCN  Le 15-05-2010 à 17:35 sta

    On peut la supprimer, ce sera plus simple. Sinon, il faut une capa spéciale secteur, aux normes actuelles, de type X2 me semble-t-il.


Sujet : restauration vieux ampli a tubes Nouveau De blaisepascal  Le 15-05-2010 à 17:41 sta

    Bonjour,

    Plutôt classe Y pour les condensateurs entre lignes secteur et châssis, il me semble.
    De mémoire, les X2 sont autocicatrisants et conçus pour être branchés aux bornes du secteur, mais pas assez "sécurisés" pour une connexion entre secteur et masse.

    Bon week-end,
    Pascal


Sujet : restauration vieux ampli a tubes Nouveau De JCN  Le 15-05-2010 à 17:48 sta

    J'y pense, pourrais-je avoir la valeur ( ou la couleur des anneaux ) de la résistance encadrée en vert ? Cette valeur étant illisible sur le modèle étudié, j'ai mis 1200 Ohms au pif sur le schéma. (R12) :-)




Sujet : restauration vieux ampli a tubes Nouveau De JCN  Le 15-05-2010 à 17:52 sta

    Oui, merci pour la rectif Pascal. :-)

    J'ai trouvé ça :

    Dans les filtres alimentation secteur, utilisez toujours:

    Entre phases (ou neutre) : des condensateurs de CLASSE X2 (auto-cicatrisants et protégés contre les court-circuits).
    Entre phase et terre : des condensateurs de CLASSE Y.

    Bon WE


Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 15-05-2010 à 17:53 sta

    rouge marron marron dorée(un peu effacé mais ça doit être ça)


Sujet : restauration vieux ampli a tubes Nouveau De JCN  Le 15-05-2010 à 18:05 sta

    200 Ohms, ça fait pas beaucoup... Merci en tout cas. :-)


Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 15-05-2010 à 18:15 sta

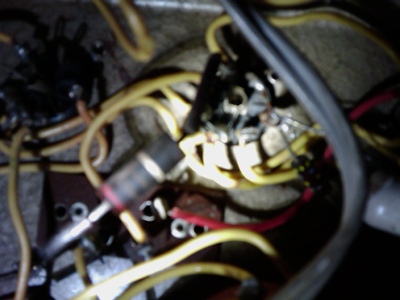

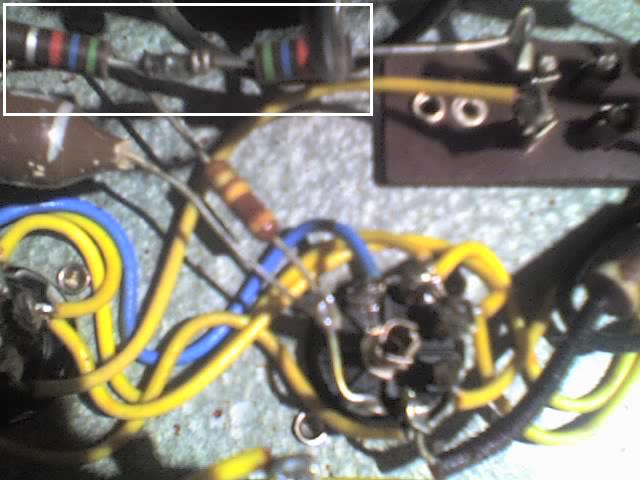

    je t'envoi une photo prise avec mon telephone pas net,




Sujet : restauration vieux ampli a tubes Nouveau De JCN  Le 15-05-2010 à 18:21 sta

    Parfait :-) 210 Ohms, et non 200 comme écrit par erreur.


Sujet : restauration vieux ampli a tubes Nouveau De zeltron  Le 15-05-2010 à 19:11 sta

    curieux comme valeur , 210 ohms c'est pas normalisé ... normalement c'est 200 ohms , ou 220 ohms !?

    P/S/Z


Sujet : restauration vieux ampli a tubes Nouveau De JCN  Le 15-05-2010 à 19:28 sta

    Bien d'accord, mais on a : rouge - marron - marron, ça fait bien 210.

    Il faudrait la dessouder et la mesurer, en espérant qu'elle n'ait pas changée de valeur...


Sujet : restauration vieux ampli a tubes Nouveau De JCN  Le 15-05-2010 à 19:32 sta

    changé " é " :-O


Sujet : restauration vieux ampli a tubes Nouveau De zeltron  Le 15-05-2010 à 19:41 sta

    A mon avis, le second anneau a coté du rouge a été décoloré par un échauffement éxagéré, et comme je suppose que c'est une résistance de cathode , cet échauffement est surement du a un débit excessif du tube dont la cathode aboutit a cette résistance ...

    Il faudrai donc
    -dabord remplacer le condensateur de liaison allant à la grille du dit tube
    -ensuite mesurer (pour avoir un ordre de grandeur) et remplacer cette résistance de cathode, par une 220 ohms (si le second anneau est un rouge décoloré) ou une 270 ohms (si le second anneau est un violet décoloré)

    par ailleurs : il faudrai utiliser quelque chose de mieux pour faire de bonnes photo ... En l'occurence un appareil photo numérique correct et doté d'un mode macro
    (j'ai toujours trouvé profondément idiot de greffer trente six milles fonction à un téléphone , notamment celle de prendre des photos , quasiment toujours mauvaises d'ailleurs ! normalement un téléphone est fait ...comme son nom l'indique ...pour téléphoner ! )

    P/S/Z


Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 15-05-2010 à 20:01 sta

    au multimetre ça donne 2,20 kohms


Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 15-05-2010 à 20:17 sta

    je vais faire de meilleures photos!!!!


Sujet : restauration vieux ampli a tubes Nouveau De zeltron  Le 15-05-2010 à 20:17 sta

    Bon ben alors 2200 ohms c'est vraisemblable aussi , mais ça suppose que 2 (voire 3 avec la tolérance) des 4 anneaux soit décolorés ...

    reste a voire ou elle va sur le schéma , et si elle n'as pas complètement changée de valeur ! ( car 2200 ohms c'est bien élevé comme résistance de cathode , ou alors c'est une résistance série de découplage HT )

    P/S/Z


Sujet : restauration vieux ampli a tubes Nouveau De JCN  Le 15-05-2010 à 21:48 sta

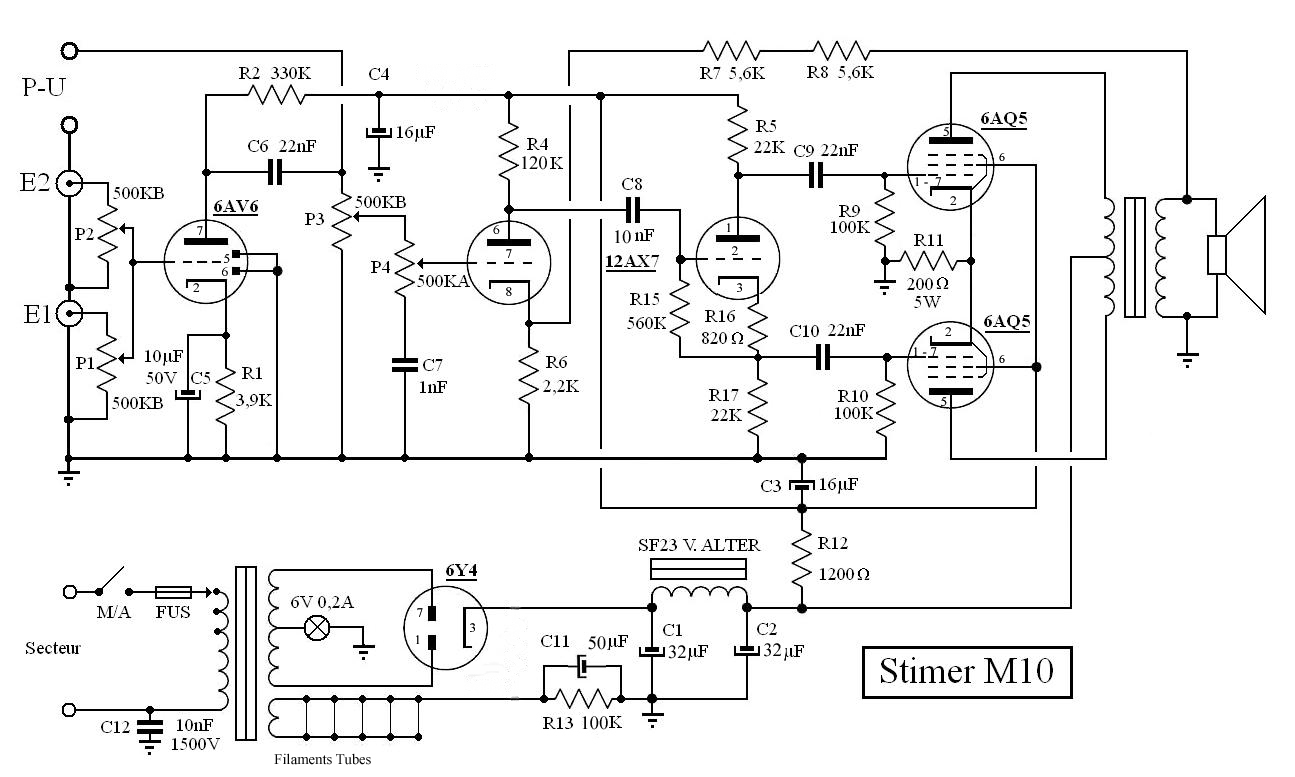

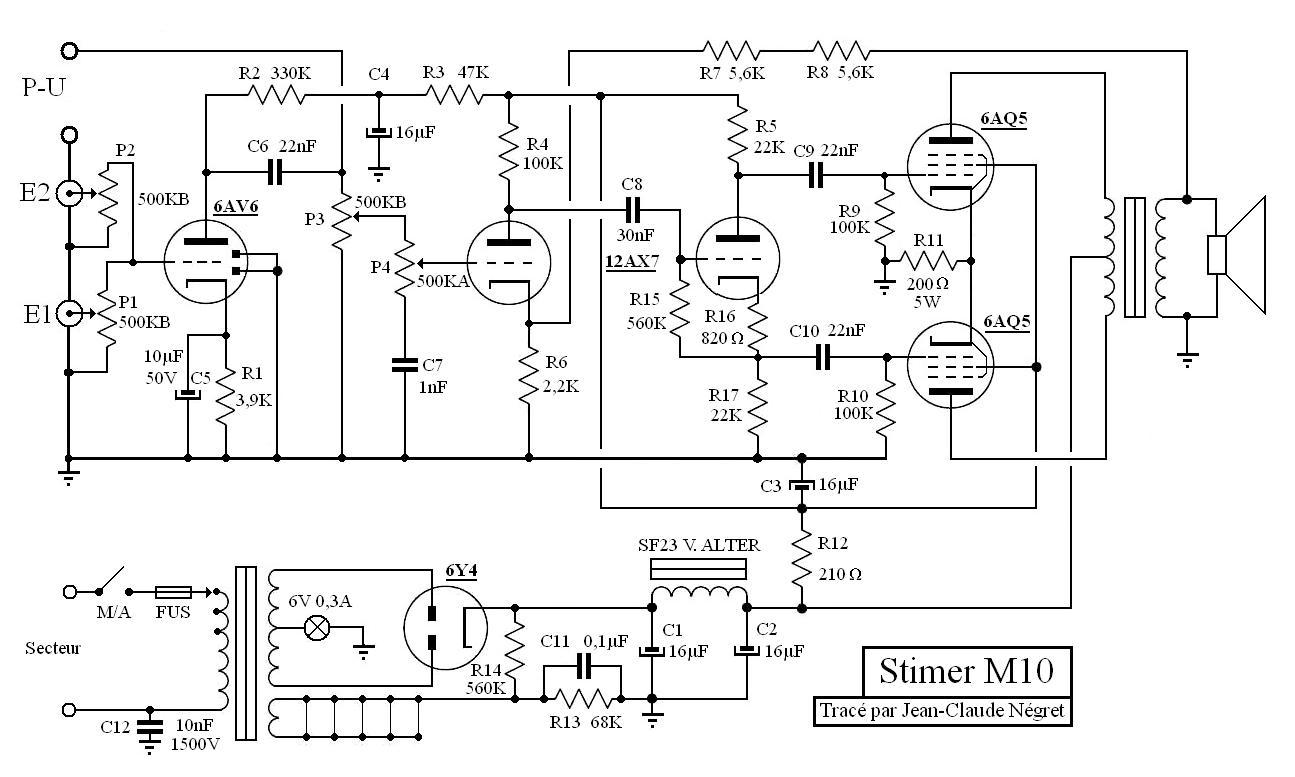

    C'est la R12 du schéma ( posté à 14: 36 ) Elle alimente les écrans des 6AQ5, la 6AV6 et la 12AX7.

    Cette R a été calculée trop juste en puissance. Sur l'ampli de Christophe qui m'a envoyé les photos, elle a bien chauffé, et elle est illisible.

    Sur l'ampli de Gilles, elle ne semble pas avoir trop cuit, les anneaux ont l'air corrects, mais 210 Ohms ça fait léger.


Sujet : restauration vieux ampli a tubes Nouveau De zeltron  Le 15-05-2010 à 23:12 sta

    Bon ben c'est bien ce que je supposais en finalitée, c'est pas une R de cathode mais une R de découplage HT , 210 ohms est surement trop faible, 2200 ohms est nettement plus logique pour alimenter une grillé écran + les plaques de 2 lampes préamplificatrices ...
    la puissance est sans doute sous-dimensionnée , il faudrai une 2 ou une 3 watts , or là, ce doit être une 1 W ...

    P/S/Z


Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 16-05-2010 à 10:24 sta

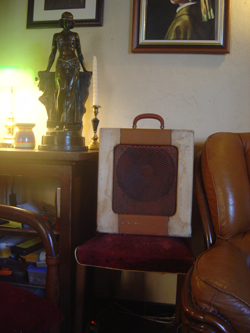

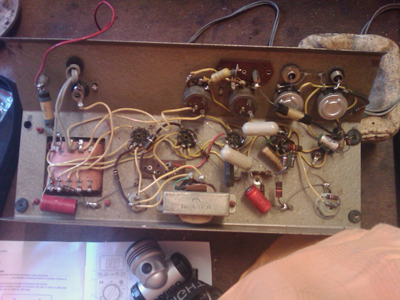

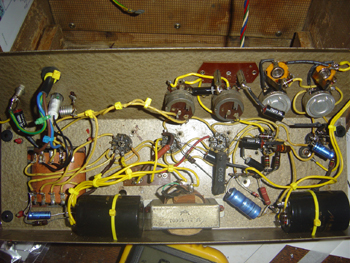

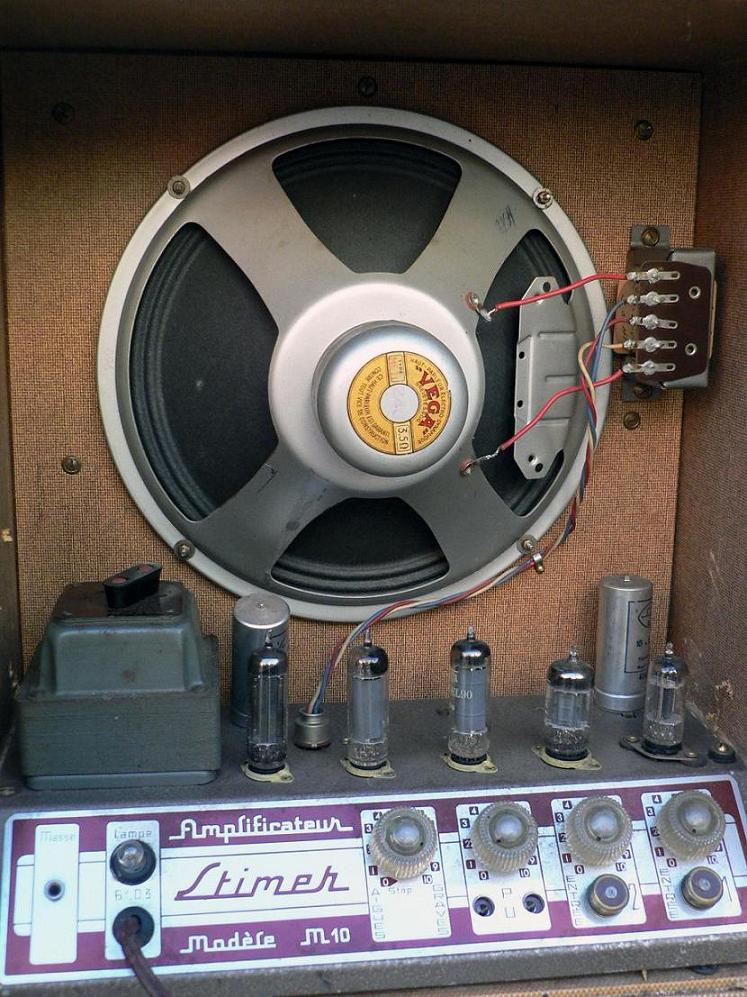

    en attendant que je récupère mon appareil photo j'en joint une de face ,sur le schéma je ne vois pas la double capa de 32 micro? peut être pas le même modèle ?




Sujet : restauration vieux ampli a tubes Nouveau De JCN  Le 16-05-2010 à 10:47 sta

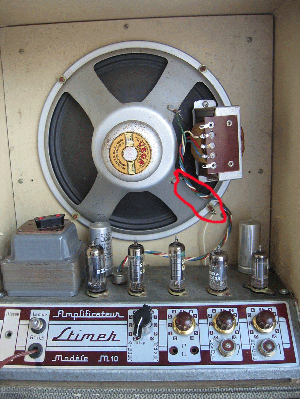

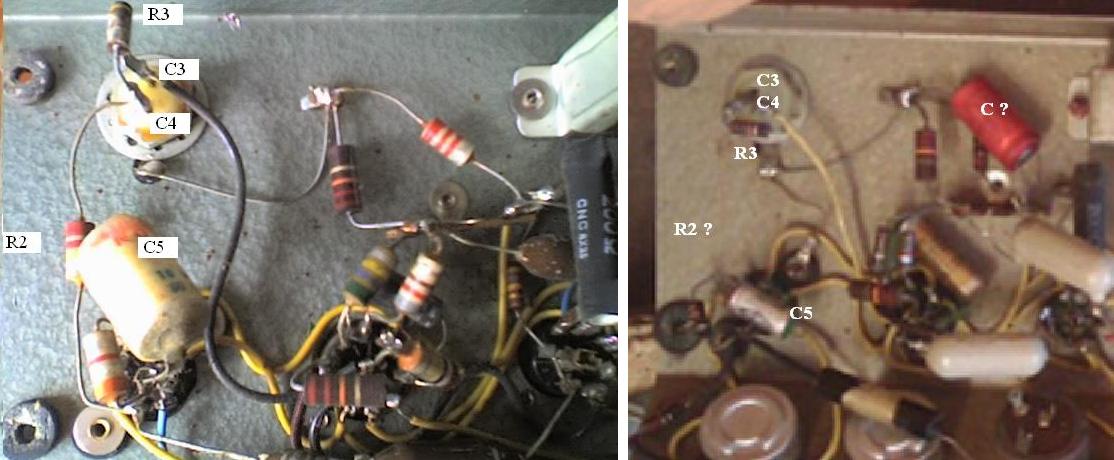

    Sur les photos de l'ampli d'où j'ai tiré le schéma les double chimiques font 2 X 16 µF

    C1 et C2 puis C3 et C4. Ont-ils été changés ? Bonne question. La valeur 16 n'étant plus normalisée depuis longtemps, il faut prendre des 22µF.


Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 16-05-2010 à 10:52 sta

    on en trouve là.


Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 16-05-2010 à 10:53 sta

    http://www.audiophonics.fr/condensateur-mundorf-mlytic-450v-1515uf-p-4040.html
    là pardon !!


Sujet : restauration vieux ampli a tubes Nouveau De JCN  Le 16-05-2010 à 10:58 sta

    Au temps pour moi ! Il y a du 16 et du 32µF. Bonne nouvelle. :-)


Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 16-05-2010 à 11:54 sta

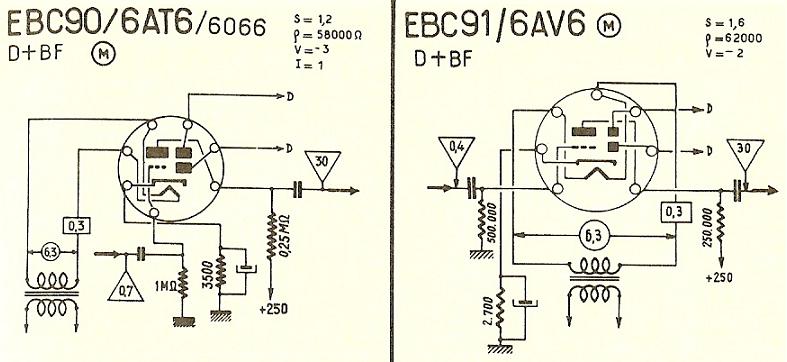

    sur mon ampli le tube 6av6 est un 6at6 il y a t'il une grosse différence ?


Sujet : restauration vieux ampli a tubes Nouveau De JCN  Le 16-05-2010 à 12:21 sta

    Non, la pente est un peu meilleure pour la 6AV6 : s = 1,6




Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 16-05-2010 à 13:41 sta

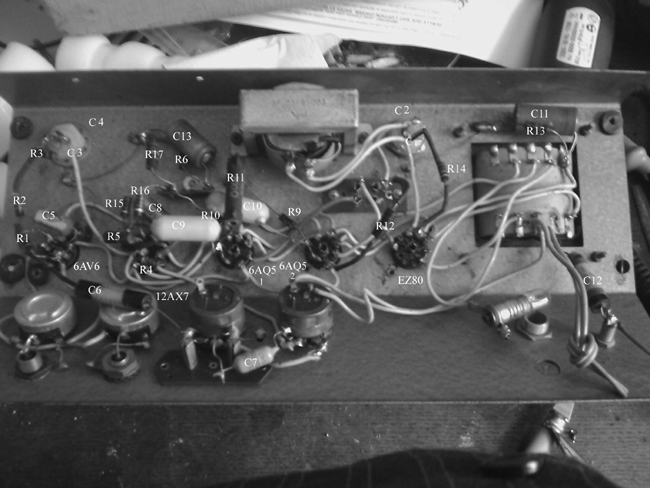

    je suis en train de suivre le circuit sur le châssis,et je modifie ton schéma au fur et a mesure
    avant de me tromper et d'aller plus loin ,peux tu me dire si c'est bon ?j'ai supprimé 2 résistances et j'ai marqué les broches des tubes plus facile pour moi , merci




Sujet : restauration vieux ampli a tubes Nouveau De Pierrot du 82  Le 16-05-2010 à 14:59 cms

Il manque la résistance R14 qui polarise les filaments...





Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 16-05-2010 à 15:35 sta

    oui erreur de ma part, je commence a loucher.


Sujet : restauration vieux ampli a tubes Nouveau De JCN  Le 16-05-2010 à 17:00 sta

    Ah, mon nom a disparu du schéma...

    Je n'ai pas vérifié pour les N° des broches. En fait, c'est le câblage que tu as dans le tien ?
    Les fils jaunes sont un peu en vrac, on a 4 types différents de capa liaison, il a dû être beaucoup bricolé...

    Je ne comprends pas la suppression de R3, ça met C3 et C4 en //, soit 32µF. Surtout que R3 est présente sur ton ampli.

    Par contre, il manque R2. On ne voit pas bien, mais est ce que C3 et C4 sont reliés en // ? Il y a une capa chimique en plus, où va-t-elle ?




Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 16-05-2010 à 17:48 sta

    dés que je récupère un appareil photo numérique je ferais un reportage de toute beauté.


Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 21-05-2010 à 16:19 sta

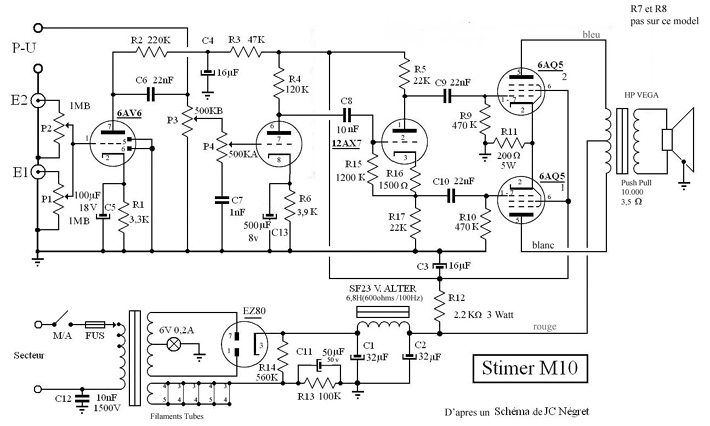

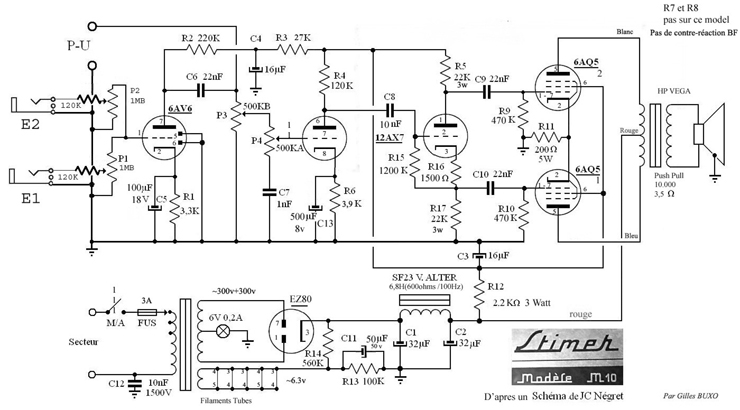

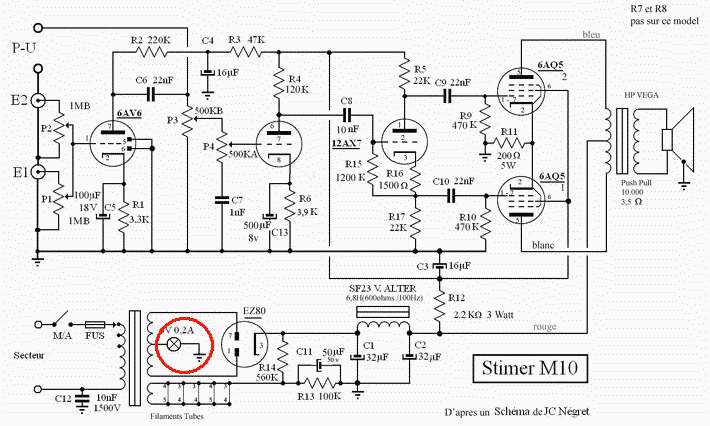

    voila le schema de mon stimer m10 je crois que c'est bon ??:-p




Sujet : restauration vieux ampli a tubes Nouveau De JCN  Le 22-05-2010 à 11:56 sta

    Bonjour,

    Ça a l'air correct. Pas de contre-réaction BF ( R7 et R8 en moins ) A-t-elle été supprimée sur le tien ou ajoutée sur l'ampli qui a servi au schéma ? Mystère.

    C11 de 0,1µF est donc remplacé par un chimique de 50µF. Ce chimique existe aussi sur le modèle M6, mais est monté dans l'autre sens.

    As-tu retrouvé R2 ou a-t-elle disparue ? ;-)




Sujet : restauration vieux ampli a tubes Nouveau De zeltron  Le 22-05-2010 à 14:18 sta

    Bonjour,

    la valeur de C11 n'a aucune importance, il ne sert qu'a filtrer sommairement la tension continue destiné a "polariser" positivement les filaments , on peut mettre n'importe quoi ou presque ...

    le sens est par contre important si c'est un chimique! et il est incorrect sur le schéma ! (le + doit être coté résistance allant à la cathode de la valve et non coté masse !)

    on peut supprimmer tout le montage de polarisation de filaments (donc supprimmer R13,R14, et C11) et relier l'un des coté de la ligne filaments, ou son poin milieu si il existe, a la résistance de cathode des finales 6AQ5 , le résultat sera le même et on économise 3 composants (on trouve souvent ce type de montage sur les amplis hifi à lampes)

    P/S/Z


Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 22-05-2010 à 20:32 sta

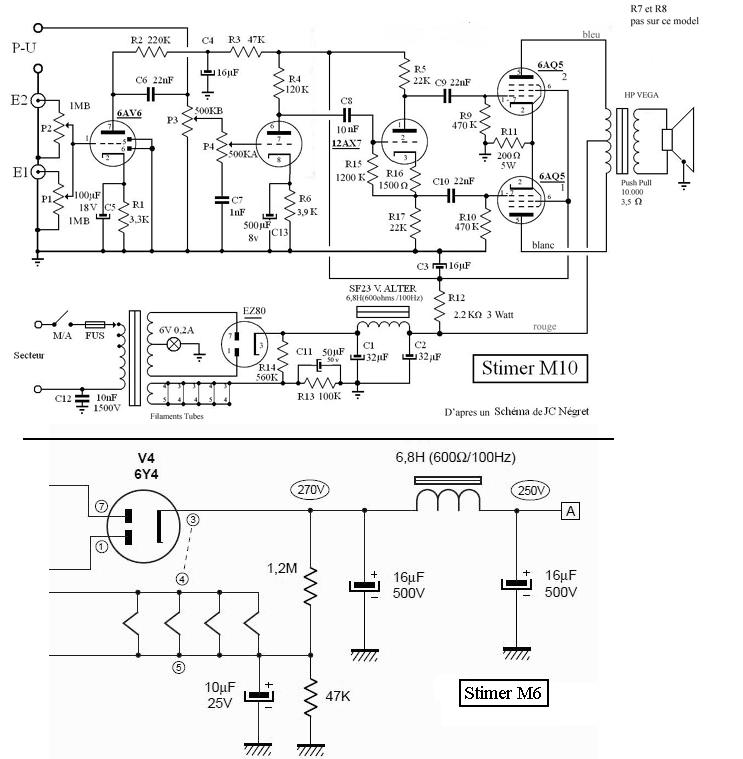

    le mien est plus ancien que celui de christophe,je pense que le schéma a évolué avec les années.pour la r2 elle été sur un potard je l'ai remise comme sur ton schéma et celui du M6.




Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 22-05-2010 à 20:38 sta

    relevé sur le schéma[:Hi:]




Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 23-05-2010 à 15:41 sta

    ou peut on trouver des support de chassis pour tubes a sept broche? j'ai une broche cassée sur un support de 6aq5


Sujet : restauration vieux ampli a tubes Nouveau De Totolagalène  Le 23-05-2010 à 23:15 sta

    Dommage qu'on ait tous plus ou moins horreur d'aller à La Poste car des supports "miniature" on en a plein les tiroirs! Si vous êtes pas loin de chez moi (un coup de pot), sinon je m'infligerai la corvée de vous en envoyer un.


Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 24-05-2010 à 11:16 sta

    merci totolagaléne,j'ai fini par trouvé,merci encore


Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 26-05-2010 à 17:54 sta

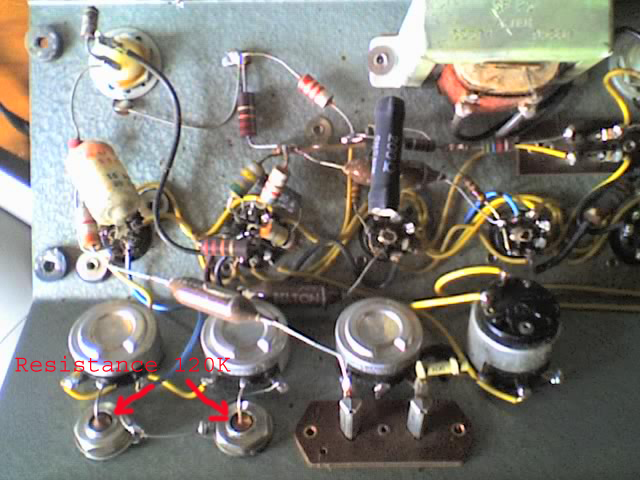

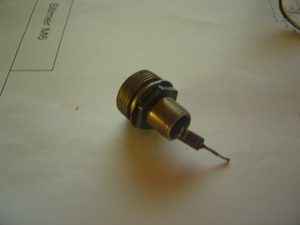

    en démontant les entrées E1 et E2 pour mettre des jacks j'ai découvert une résistance de 120K dans chaque entrée,ce qui doit modifier légèrement le câblage.[:Hi:]


Sujet : restauration vieux ampli a tubes Nouveau De Paul  Le 26-05-2010 à 18:15 sta

    Il a l'air bien sympa cet ampli, je m'en ferai peut-être un quand j'aurai le temps.


Sujet : restauration vieux ampli a tubes Nouveau De JCN  Le 26-05-2010 à 22:39 sta

    Comment sont reliées ces R de 120K ? On ne les voit pas sur les photos... Il y a bien 2 R fixes de 120K, mais c'est sur le schéma du M6...

    En tout cas, ça m'a permis de corriger une boulette sur le schéma : Les entrées E1 et E2 sont reliées aux curseurs des potar et non aux extrémités. :-O




Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 27-05-2010 à 02:34 sta

    les résistances constituaient l'âme de la prise.....:o)




Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 27-05-2010 à 11:51 sta

    voila la cachette:-p




Sujet : restauration vieux ampli a tubes Nouveau De Michel 87  Le 27-05-2010 à 12:19 sta


    Bonjour,

    Quel est l'avantage de la polarisation de la tension de chauffage par le diviseur R13 / R14, par rapport à une mise à la masse du point milieu ?


Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 04-06-2010 à 12:33 sta

    apres changement de tout les condo,apres verification du cablage,je branche, et la ...rien
    je vérifi la tension sur les anodes EZ80 320v sur chacune ,0 sur la cathode,je change par une autre EZ80 pareil, le 6.3v des filaments est bien present.par contre le 6v pour la lampe temoin est du 62v,le transfo aurait il un probleme?




Sujet : restauration vieux ampli a tubes Nouveau De Pierrot du 82  Le 04-06-2010 à 14:11 cms

c'est l'ampoule "fusible" 6 V dans le retour de l'enroulement HT à la masse qui est coupée...

----------------------------------------->





Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 04-06-2010 à 14:15 sta

    oui il y a une tension bizarre 62 v!:-[


Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 04-06-2010 à 15:17 sta

    changé ampoule et un doux ronflement est apparu:-p
    je continu[:Hi:]


Sujet : restauration vieux ampli a tubes Nouveau De YM  Le 04-06-2010 à 18:49 sta

    La 50µF (C11) en parallèle sur R13 est à l'envers :o[]
    Comme elle reçoit la HT à travers 560K, elle a peu de chances d'exploser mais la tension à ses bornes ne sera pas celle attendue (environ 1/6 de la HT).

    Yves.


Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 04-06-2010 à 19:08 sta

    oui c'est une erreur sur le schéma,mais pas sur le chassis8-)


Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 04-06-2010 à 22:34 sta

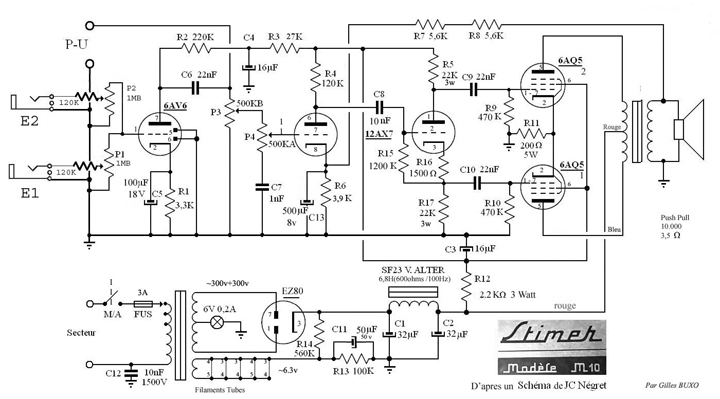

    le schéma rectifié:o)




Sujet : restauration vieux ampli a tubes Nouveau De Pierrot du 82  Le 04-06-2010 à 23:06 cms

Alors, il fonctionne ?





Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 05-06-2010 à 09:34 sta

    oui,mais je vais recréer la contre réaction ,le son est un peu trop saturé a mon gout8oI

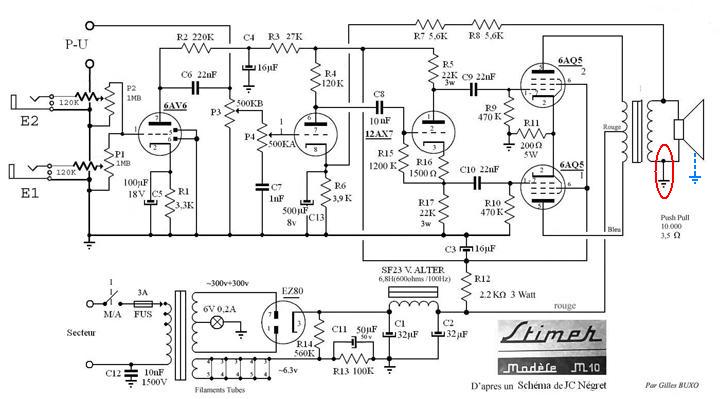

Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 05-06-2010 à 12:03 sta

    j'espére que ça convient car il y a un condo en plus par rapport au schéma de jcn ?8-()




Sujet : restauration vieux ampli a tubes Nouveau De f1ftp  Le 05-06-2010 à 12:17 sta

    Fonctionnera pas,C13 est un véritable court circuit pour la BF.
    Il faut soit la supprimer ,mais il y aura une perte de gain soit fractionner R6 1,5 + 2,2 et donner a R7/R8 une valeur convenable pour obtenir le taux de contre réaction voulu.


Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 05-06-2010 à 12:37 sta

    j'suis novice,un p'tit schéma serait le bien venu :-)


Sujet : restauration vieux ampli a tubes Nouveau De Pierrot du 82  Le 05-06-2010 à 14:03 cms

Yaka supprimer C13, et écouter ce que ça donne...

Après on verra s'il faut augmenter R7 (ou R8)





Sujet : restauration vieux ampli a tubes Nouveau De YM  Le 05-06-2010 à 14:37 sta

    Encore plus simple:
    Insérer une résistance de 10 à 1000 ohms dans le pôle négatif de C13 et garder la valeur "kivabien" . . . et même pourquoi pas un pot !

    Yves.


Sujet : restauration vieux ampli a tubes Nouveau De YM  Le 05-06-2010 à 14:41 sta

    f1ftp : "Fonctionnera pas,C13 est un véritable court circuit pour la BF."

    Si seulement c'était vrai, les audiofools ne dépenseraient pas des fortunes à chercher le meilleur :-D


Sujet : restauration vieux ampli a tubes Nouveau De Pierrot du 82  Le 05-06-2010 à 14:41 cms

Tu trouves ça plus simple ?

Audiophile...



Sujet : restauration vieux ampli a tubes Nouveau De YM  Le 05-06-2010 à 14:48 sta

    Oui, on ne touche pas aux points de polar, on règle la CR comme on veut, ça ne coute qu'un composant supplémentaire !

    J'ai quand même un argument "technique", supprimer C13 est déja en soit une contre réaction au moins sur cet étage ce qui va réduire beaucoup le gain . . .

    Audiophilophobe ;-)


Sujet : restauration vieux ampli a tubes Nouveau De HRH  Le 05-06-2010 à 14:59 sta

    Bonjour,

    C'est un ampli pour guitare, les guitariste cherchent des son saturé.

    La contre reaction a pu etre rajouté apres pour une utilisation " HI-FI ".

    La suppresion de C13 va créer une contre reaction de cathode sur le tube 12AX7 et diminuer le gain et la bande passante.


    Amicalement


Sujet : restauration vieux ampli a tubes Nouveau De Pierrot du 82  Le 05-06-2010 à 18:29 cms

Non, la suppresion de C13 va diminuer le gain MAIS augmenter la bande passante...







Sujet : restauration vieux ampli a tubes Nouveau De JCN  Le 05-06-2010 à 19:08 sta

    << C'est un ampli pour guitare, les guitaristes cherchent des sons saturés. >>

    Pas forcement, c'était un ampli utilisé par Django Reinhardt, et il ne jouait pas du Guns N' Roses. ;-)

    Supprimer C13 semble la meilleure solution.

    La contre réaction 2 X 5,6K me semble d'origine sur les photos, cet ampli ( celui de Christophe ) a l'air dans son jus. Il faudra aussi déconnecter la mise à la masse du HP si tu remets la contre réaction.

    Maintenant, voilà un autre M10 avec 3 fils pour le HP, donc pas de contre réaction, mais comme l'atteste le transfo déplacé, du bidouillage.

    Il faut faire des essais. :-)




Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 05-06-2010 à 19:33 sta

    voila un autre exemple ,ici ily a contre reaction,et les duex masse?[:??:]




Sujet : restauration vieux ampli a tubes Nouveau De gbubu  Le 05-06-2010 à 19:35 sta

    j'ai les doigts qui louchent.[:ouin:]


Sujet : restauration vieux ampli a tubes Nouveau De f1ftp  Le 05-06-2010 à 19:36 sta

    "Il faudra aussi déconnecter la mise à la masse du HP si tu remets la contre réaction."

    [:??:][:??:][:??:][:??:]


Sujet : restauration vieux ampli a tubes Nouveau De JCN  Le 05-06-2010 à 19:53 sta

    La mise à la masse de l'enroulement secondaire et de l'enroulement HP, pas celle du saladier.




Sujet : restauration vieux ampli a tubes Nouveau De jackoe  Le 05-06-2010 à 20:30 sta

    Tous les grateux ne cherchent pas un son saturé, HRH ! D'autant plus, qu'à l'époque il n'y avait pas trop le choix : c'était ampli à lampes ou pas d'ampli... [:Hi:]


Sujet : restauration vieil ampli a tubes Nouveau De jean-luc beulaygue  Le 05-06-2010 à 21:18 sta

    j'ai corrigé, je n'en pouvais plus :-D


Sujet : restauration vieil ampli à tubes Nouveau De JCN  Le 05-06-2010 à 21:35 sta

    Alors il faut aller jusqu'au bout. ;-)


Sujet : restauration vieil ampli à tubes Nouveau De Pierrot du 82  Le 05-06-2010 à 22:28 cms

Si on déconnecte la mise à la masse du secondaire du transfo HP, il n'y a plus de contre-réaction non plus !





Sujet : restauration vieil ampli à tubes Nouveau De JCN  Le 05-06-2010 à 22:56 sta

    Euh, oui, au temps pour moi. :-O


Sujet : restauration vieil ampli à tubes Nouveau De Totolagalène  Le 05-06-2010 à 22:59 sta

    autant en emporte le vent:o)


Sujet : restauration vieil ampli à tubes Nouveau De JCN  Le 05-06-2010 à 23:26 sta



Sujet : restauration vieil ampli à tubes Nouveau De JCN  Le 05-06-2010 à 23:30 sta

    Quand la question a été posée sur d'éventuelles erreurs de schéma, personne n'avait remarqué l'absence de la mise à la masse du HP...




Sujet : restauration vieil ampli à tubes Nouveau De Totolagalène  Le 05-06-2010 à 23:34 sta

    Bravo! J'ignorais cette polémique sur les 2 possibilités.
    Mais Monsieur Négret, mon post était gentil, hein? Faut pas exagérer quand même.
    Pour vous faire plaisir je ne mettrai pas mon "truc cucul":o)


Sujet : restauration vieil ampli à tubes Nouveau De Pierrot du 82  Le 06-06-2010 à 00:51 cms

Je ne suis pas du tout d'accord avec la forme "au temps..." validée par l'Académie Française, pour moi cette expression est principalement utilisée par les militaires, et c'est chez eux que je l'ai entendue pour la 1ère fois, est nettement articulée Autant, et non Au... temps

Dailleurs en français les lettres se prononcent, et le lait ne se prononce pas comme le lé (de papier peint) et "autant" ne se prononce pas comme "au temps..."

C'est une question d'oreille...



Sujet : restauration vieil ampli à tubes Nouveau De Michel 87  Le 06-06-2010 à 00:57 sta


    Qui peut trancher?

    Maître Capélo, par exemple ?


Sujet : restauration vieil ampli à tubes Nouveau De YM  Le 06-06-2010 à 07:08 sta

    Et c'est encore différent au sud et au nord de la Loire !


Sujet : restauration vieil ampli à tubes Nouveau De JCN  Le 06-06-2010 à 10:36 sta

    Bon...

    Pour Toto : Quand allez-vous cesser de mettre mon patronyme en clair ? C'est donc si difficile à comprendre, ou le faites-vous exprès ? ( ce que je suppose ) Ma réponse n'était pas agressive, juste ironique.

    Pour Pierrot, la différence de prononciation entre " au temps " et "autant " est quasi inaudible... Aux temps préhistoriques, autant en emporte le vent. Il faudrait légèrement accentuer le mot " temps " pour le reconnaitre.

    Enfin, l'adverbe " autant " exprimant une égalité de quantité n'aurait aucun sens dans mon mess de 22: 56

    Le point positif, c'est que l'on va finir par avoir le schéma du M10 complet et juste. :-)


Sujet : restauration vieil ampli à tubes Nouveau De JCN  Le 06-06-2010 à 19:28 sta

    Pour info, les établissements Dupont ont racheté la marque Stimer et proposent un ampli de 12W, ici.


Sujet : restauration vieil ampli à tubes Nouveau De gbubu  Le 06-06-2010 à 20:34 sta

    ils ne l'ont pas acheté a partir de vingt ans sans activitée la marque est libre,dupont l'a redéposée et obtenu.il faut quand même aligner 1450 euros!!!!![:??:]


Sujet : restauration vieil ampli à tubes Nouveau De gbubu  Le 06-06-2010 à 20:36 sta

    pour le M12,évidement:-p


Sujet : restauration vieil ampli à tubes Nouveau De gbubu  Le 07-06-2010 à 14:34 sta

    le chassis d'un M12




Sujet : restauration vieil ampli à tubes Nouveau De gbubu  Le 07-06-2010 à 14:35 sta

    j'arrive pas a les envoyer plus grandes




Sujet : restauration vieil ampli à tubes Nouveau De gbubu  Le 07-06-2010 à 14:36 sta

    [:Hi:]




Sujet : restauration vieil ampli à tubes Nouveau De gbubu  Le 07-06-2010 à 14:49 sta

    la notice dupond:-p

 Fichier
.PDF



Sujet : restauration vieil ampli à tubes Nouveau De gbubu  Le 16-06-2010 à 12:40 sta

    reçu hier apres deux semaines mes resistances de 5.6kohm,et potentiometre ,je fait tout joyeux le branchement allume et la une vraie mitraillette tatatatata dans mon hp que faire ? contre reaction enlevée ça marche un peu trop saturé mes ça marche, plus un son pour le blues que pour le jazz manouche,peut etre un valeur de composent pas bonne??


Sujet : restauration vieil ampli à tubes Nouveau De Jacques Flamand  Le 16-06-2010 à 13:39 sta

    Bonjour,

    Votre "contre réaction" s'est transformée en "réaction".
    Inverser le branchement en sortie de transfo et tout rentrera dans l'ordre.

    Jacques


Sujet : restauration vieil ampli à tubes Nouveau De gbubu  Le 16-06-2010 à 13:44 sta

    merci je le fait,et je vous dis


Sujet : restauration vieil ampli à tubes Nouveau De gbubu  Le 16-06-2010 à 13:55 sta

    non c'est pareil meme mitraillette,bizarre


Sujet : restauration vieil ampli à tubes Nouveau De JCN  Le 16-06-2010 à 14:07 sta

    Bonjour,

    C13 a-t-il été supprimé ?


Sujet : restauration vieil ampli à tubes Nouveau De gbubu  Le 16-06-2010 à 15:43 sta

    oui


Sujet : restauration vieil ampli à tubes Nouveau De gbubu  Le 19-06-2010 à 15:38 sta

    après recherche,est il possible que la défaillance de la contre réaction vienne du fait que l'ampli a vide ronfle ,un ronflement qui augmente avec le volume principal?mais si l'on met le volume a fond de l'entrée 1 ou 2 le ronflement disparait.j'ai vérifié revérifié le câblage et les masse coté préampli rien trouvé,peut être un composant? merci de vos réponces je ne m'en sort pas.[:??:]


Sujet : restauration vieil ampli à tubes Nouveau De YM  Le 19-06-2010 à 16:32 sta

    gbubu: " non c'est pareil meme mitraillette,bizarre "

    Impossible !
    Qu'avez vous inversé exactement ?
    L'une des pattes du secondaire du transfo va à la masse, l'autre à la résistance de contre réaction.
    Celle qui allait à la masse doit maintenant être reliée à la résistance de contre réaction, et celle restante va à la masse.
    Le sens de branchement du HP lui même n'a aucune importance.

    Yves.


Sujet : restauration vieil ampli à tubes Nouveau De YM  Le 19-06-2010 à 16:44 sta

    . . . . . . . . .
    Par contre, le rapport des résistances (R7+R8 / R6) est bien petit et le taux de contre réaction sera hénaurme 8-)

    Je réitère ma suggestion:
    Lever le côté masse de C13, y insérer une résistance de 100 à 1000 ohms maxi et injecter la contre réaction à ce point.
    On peux ainsi ajuster la résistance pour le meilleur résultat "auditif" sans que celà ne modifie en rien le point de pôlarisation de la ECC83.

    Yves.


Sujet : restauration vieil ampli à tubes Nouveau De YM  Le 19-06-2010 à 16:45 sta

    Vous avez gagné un accent circonflexe ! Conservez le précieusement.


Sujet : restauration vieil ampli à tubes Nouveau De gbubu  Le 19-06-2010 à 17:07 sta

    merci,j'y vais et je vous dit8-()


Sujet : restauration vieil ampli à tubes Nouveau De Jacques Flamand  Le 19-06-2010 à 18:28 sta

    Bonsoir,

    Peut-être est-ce du "motorboating"; dans ce cas vérifier les cond. de découplage - Ce que laisse penser les "ronflettes".

    Jacques


Sujet : restauration vieil ampli à tubes Nouveau De JCN  Le 19-06-2010 à 18:35 sta

    C'est vrai que R7 + R8 ne font que 11,2 K.

    Vert-bleu-rouge ça fait bien 5,6K... [:??:]




Sujet : restauration vieil ampli à tubes Nouveau De gbubu  Le 19-06-2010 à 19:01 sta

    j'ai changé tout les condensateur,et refais toutes les masse j'comprend pas la ronflette.


 Retour aux sujets

Rubriques du site

Gamme 1

- Galerie TSF - Mesure ancienne - Littérature - Trucs et astuces - Marquage composants - Tubes Brochages - Achat Vente - Forum - Liens utilesCe site vous
a aidé ?

Gamme 2

- Je cherche - Offre - Tendances - Palais des Glaces - Upload -

Gamme 3

- Archives - Schémathèque - Glossaire technique - Glossaire patoisant - Journaux - Remerciements -
