Sujet : Alimentation Nouveau De adr66  Le 18-05-2010 à 23:10 sta

    Bonjour !

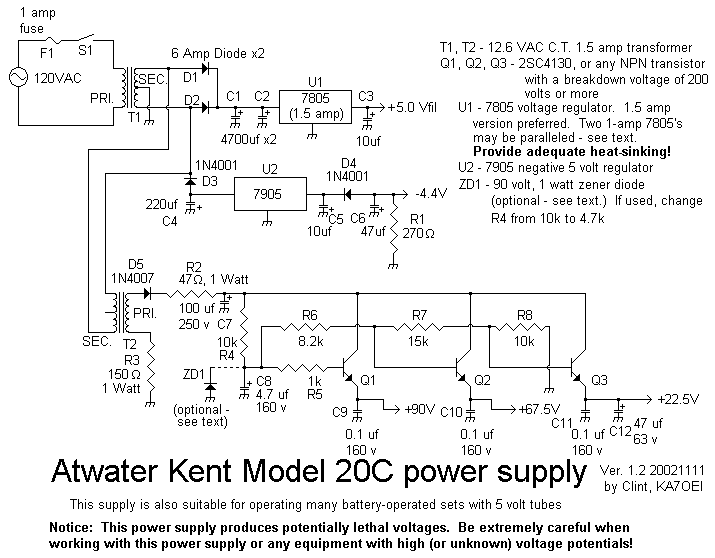

    Sur cette alimentation il me faudrait pouvoir mettre autre chose que les transistors indiqués, c'est à dire les 2SC4130; donc par quel transistors courant pourrais-je les remplacer ??

    Cet alimentation me servirai à redémarer un Atwater Kent model 32 !

    Les deux transfos têtes bèche, jamais essayé est ce que çà fonctionne bien on verra bien !

    merci !




Sujet : Alimentation Nouveau De blaisepascal  Le 19-05-2010 à 00:22 sta

    Bonsoir,

    Si vous disposez de quelques carcasses d'alimentation à découpage (de PC au autre appareil gourmand), ou de moniteur à tube cathodique, il y a de grandes chances que vous y trouviez des transistors qui conviendront pour cet usage.
    Il vous faut des transistors admettant un Vce de 200V au moins (comme indiqué dans le schéma), en boîtier TO220 de préférence.
    Pour information, la fiche du 2SC4130 est ici

    Cordialement,
    Pascal


Sujet : Alimentation Nouveau De fabignoli2  Le 21-05-2010 à 15:42 sta

    Bonjour,

    Entre Pierre et moi, nous avons une bonne huitaine de d'Atwater dont la majorité en batterie.

    nous nous sommes pas embêté avec des transistors pour faire chuter la tension, nous avons utilisé une ribambelle de zeners 5V en série afin d'avoir grosso-modo les tensions nécessaire. Même si 22.5, 45, 67,5, 90 ou 135V ne sont pas des multiples de 5.1V ca fonctionne très bien.

    Je vous mets un lien sur une alim universelle que j'avais fait à l'époque.
    Ce lien est tiré de l'article sur la restauration d'un AK 33, cette alim fonctionnera impeccable sur un ak32 (d'ailleurs elle fonctionnera sur n'importe qu'elle poste américains batteries de l'époque car la plupart fonctionnait avec des tubes sous 5V filament et alimenté via une batterie de 6V, on shuntait les 1V via le rhéostat du récepteur)

    Alim poste americains



    Cordialement
    Frederic ABIGNOLI


Sujet : Alimentation Nouveau De fabignoli2  Le 21-05-2010 à 15:46 sta

    Autre avantage de notre alim, c'est la polarisation réglable.
    Cela vous permet d'avoir une alim universelle quelque soit le poste américain et ca vous évite d'en construire une pour chaque poste.

    Si un poste à besoin d'une 71A en sortie, les -4.4V ne conviendront pas.

    Voici le lien sur la restauration du ak33
    Restauration AK33

    Pierre n'avait pas fait un article sur le AK32 qu'il possède, mais il a mis un lien sur la galerie de photo.

    Galerie AK32

    Cordialement
    Frederic ABIGNOLI


Sujet : Alimentation Nouveau De adr66  Le 23-05-2010 à 18:21 sta

    Tient il faut un ersatz de 71A en sortie ?? quid de la 3D6 ??

    Ok pour l'alim Fredéric, donc les tensions ne sont pas à 0,5v prêt ?

    Des zeners différentes peuvent elles se monter en série pour avoir les tensions pil poil si l'on veux ?

    Autre question sur le schéma ci joint plus haut comment règle t'on les tensions en sorties des transistors ??

    Merci pour l'aide !



Sujet : Alimentation Nouveau De Michel 87  Le 23-05-2010 à 18:32 sta


    Oui, on peut monter en série des zener, jusqu'à concurrence de la tension souhaitée, sous réserve que la dissipation de chaque diode soit la même.


Sujet : Alimentation Nouveau De adr66  Le 23-05-2010 à 19:31 sta

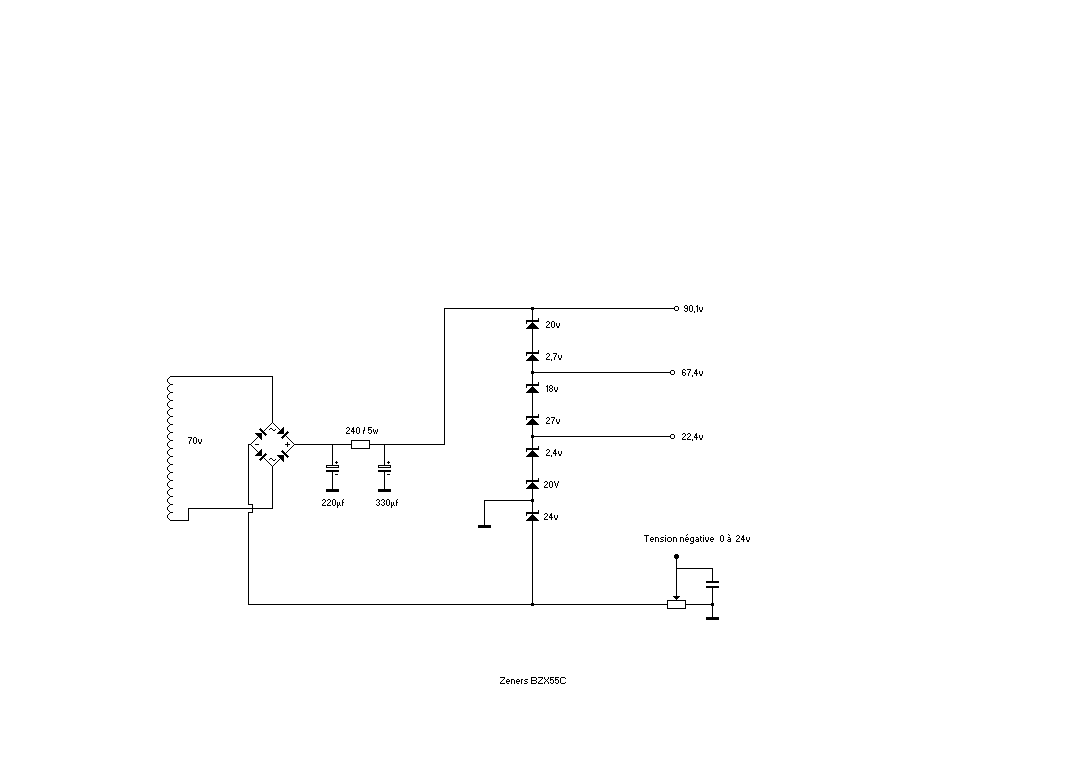

    Est ce que c'est bon ?

    J'ai aussi un doute de la valeur résistance de 240 et de la tension au secondaire !!


Sujet : Alimentation Nouveau De adr66  Le 23-05-2010 à 19:44 sta

    Le schéma :-(




Sujet : Alimentation Nouveau De adr66  Le 23-05-2010 à 22:24 sta

    Pour Frédéric !

    Je possède un transfo qui sort 6,6v et 180v, est que je doit modifier la résistance de 240 ohms ou doit-je la laisser tel quel ?

    Si je ne veux pas du 135v, doit je laisser la zener qui est après le 90v, je ne comprend pas cette partie du schéma ?!

    Merci !


Sujet : Alimentation Nouveau De Pierrot du 82  Le 24-05-2010 à 14:02 cms

Attention à la puissance des diodes Zener !

Frédéric utilise des 5,1 volts 1,3 watts.

Si vous les remplacez par des 22 V ou 24 V, il faut qu'elles aient une puissance 4 ou 4,5 fois supérieure...

De même si votre transfo sort 180 V alternatifs, il faut augmenter la valeur et la puissance de la résistance série 240 ohms.

Le calcul de cette résistance est expliqué dans l'article de Fred :

http://www.cfp-radio.com/realisations/rea04/rea04.html





Sujet : Alimentation Nouveau De adr66  Le 24-05-2010 à 14:15 sta

    Ok merci bien !
