Sujet : Wega 302 Nouveau | De AR67 Le 31-05-2010 à 01:05 sta |
|
Bonjour à tous,

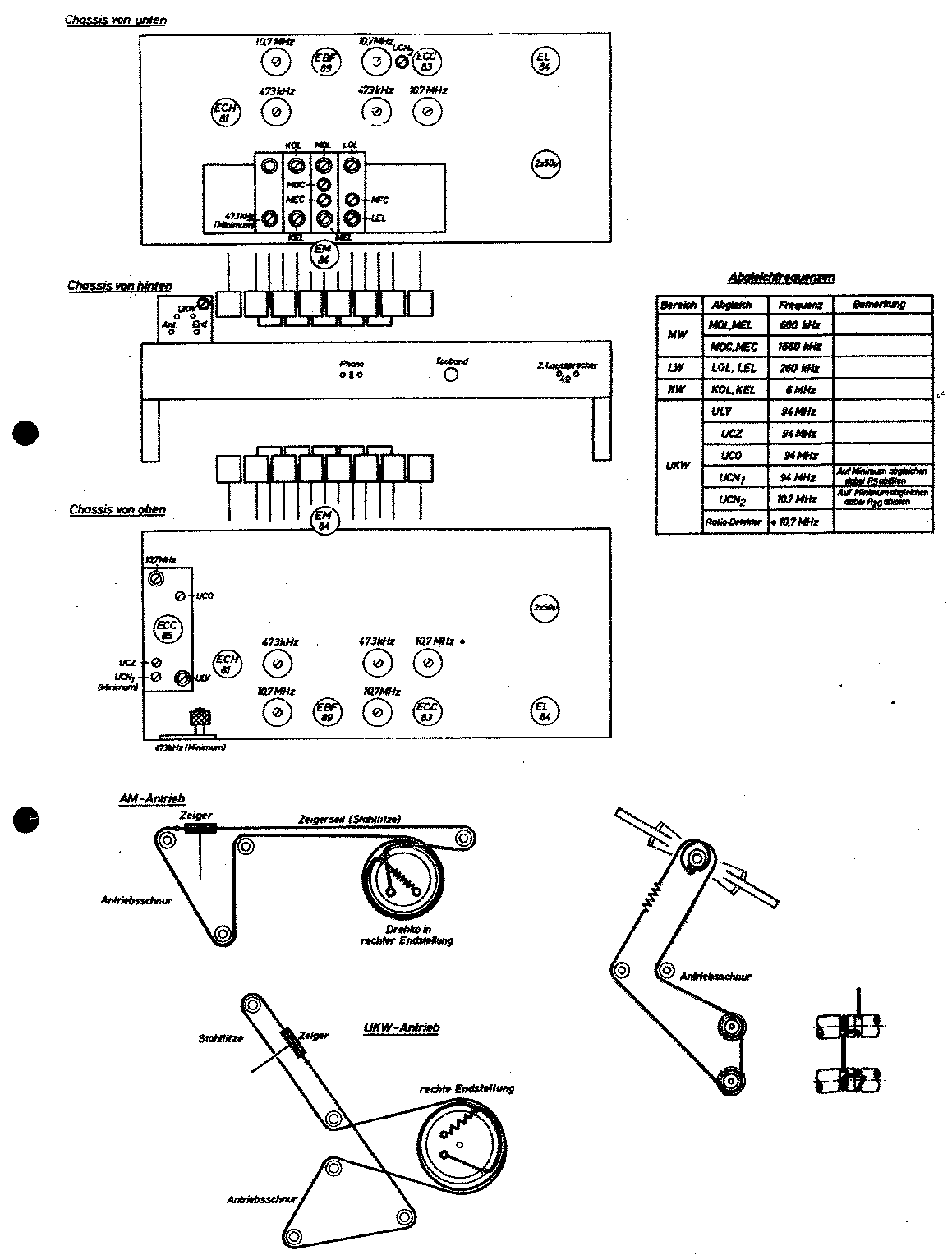

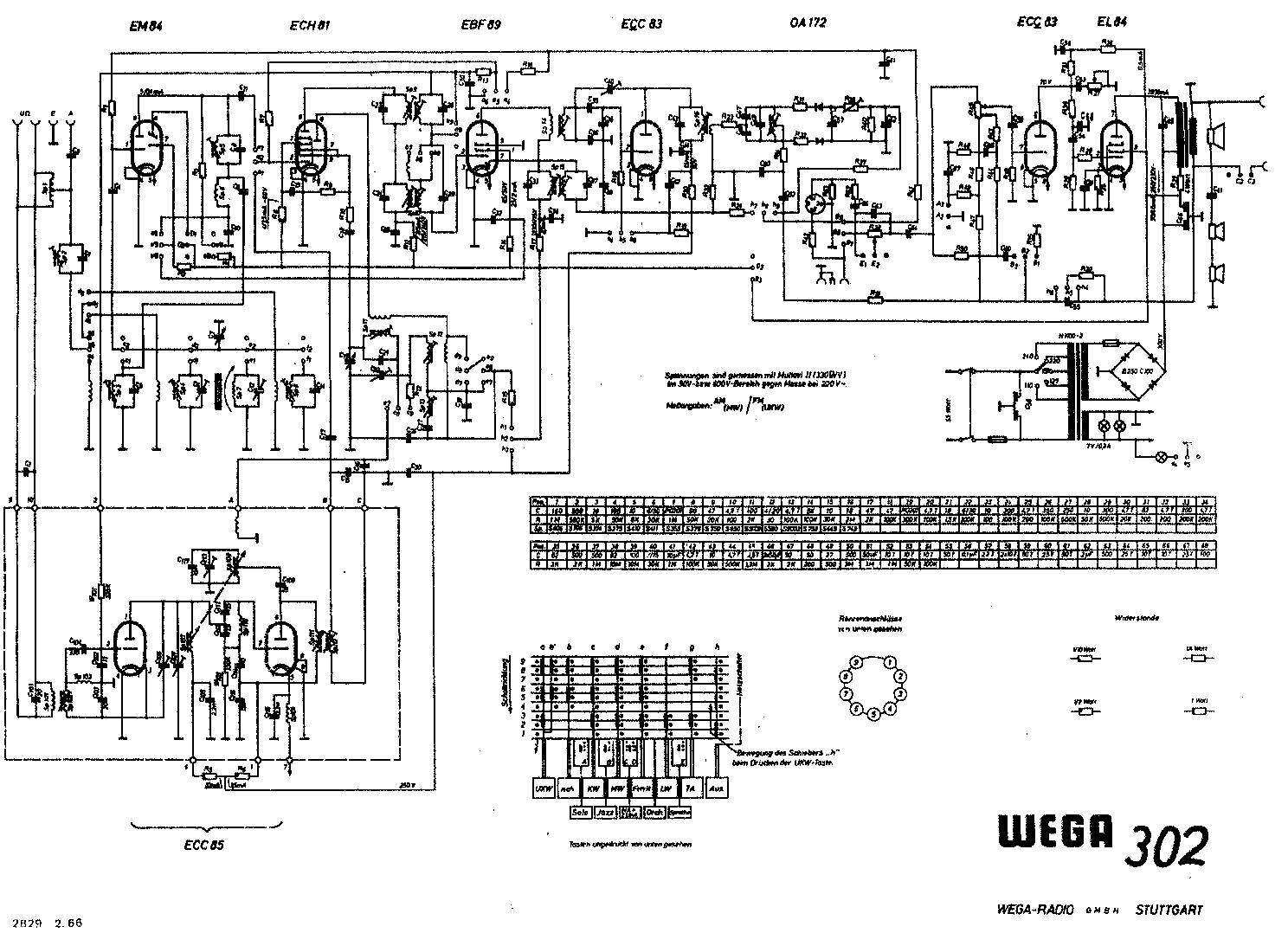

A l'intention de Jacques (web-master), j'ai upladé le schéma (2 pages).
Mais pour les plus pressés il est joint.
Ce poste, une fois les éléments considérés habituellement comme douteux changés
et un dégrippage de l'axe du potar de volume il a chanté comme en 58.
Mais si on examine le schéma on s'aperçoit que:
- l'EM84 est utilisé en préampli HF pour les games en AM (peu courant)
- que l'une des triodes de l'ECC83 remplie la fonction de 3*Fi en FM
| |
|
Sujet : Wega 302 Nouveau | De AR67 Le 31-05-2010 à 01:09 sta |
|
Bonne nuit à tous et demain je rajouterai une photo
Alain
|
|
Sujet : Wega 302 Nouveau | De AR67 Le 05-06-2010 à 15:03 sta |
|
Bonjour,

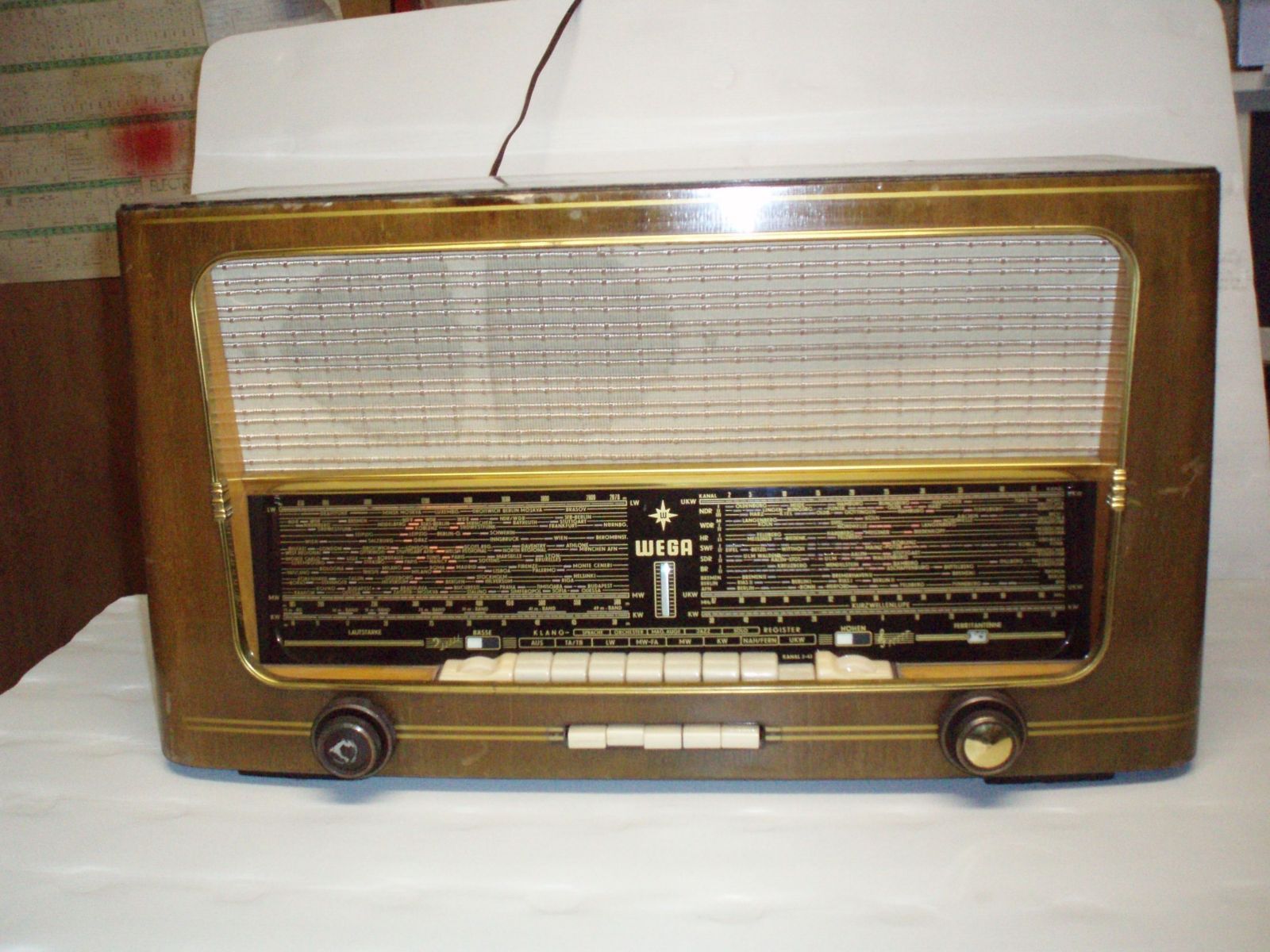

Voici, après quelques problèmes de maîtrise de l'apn, la photo promise

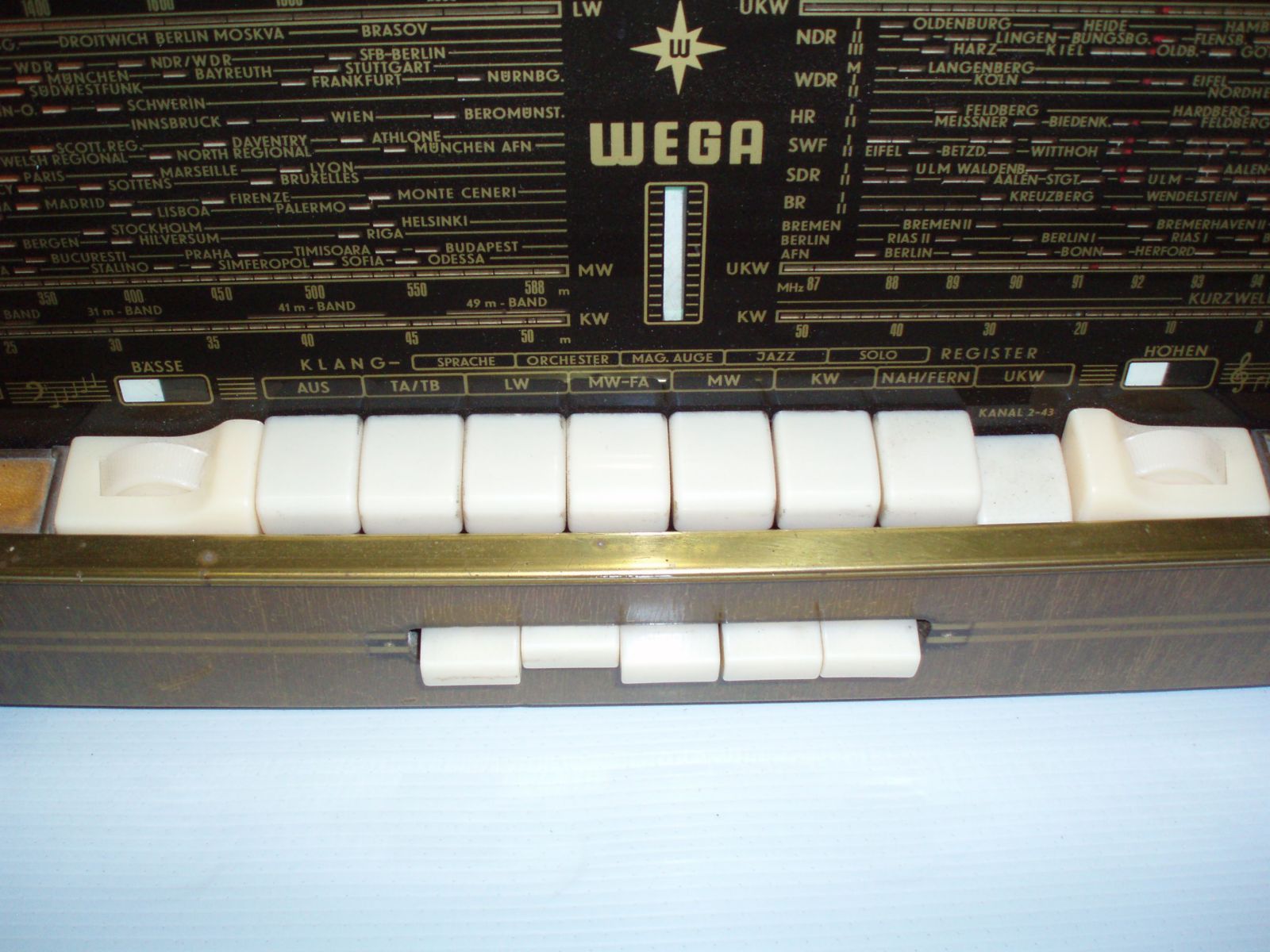

La touche Nahe/Fern (proche/lointain) commande le préampli hf et la touche Mag. Auge
permet d'éteindre la cible de l'EM 84
Alain
| |
|
Sujet : Wega 302 Nouveau | De AR67 Le 05-06-2010 à 15:08 sta |
|
| |
|
Sujet : Wega 302 Nouveau | De AR67 Le 05-06-2010 à 15:14 sta |
|

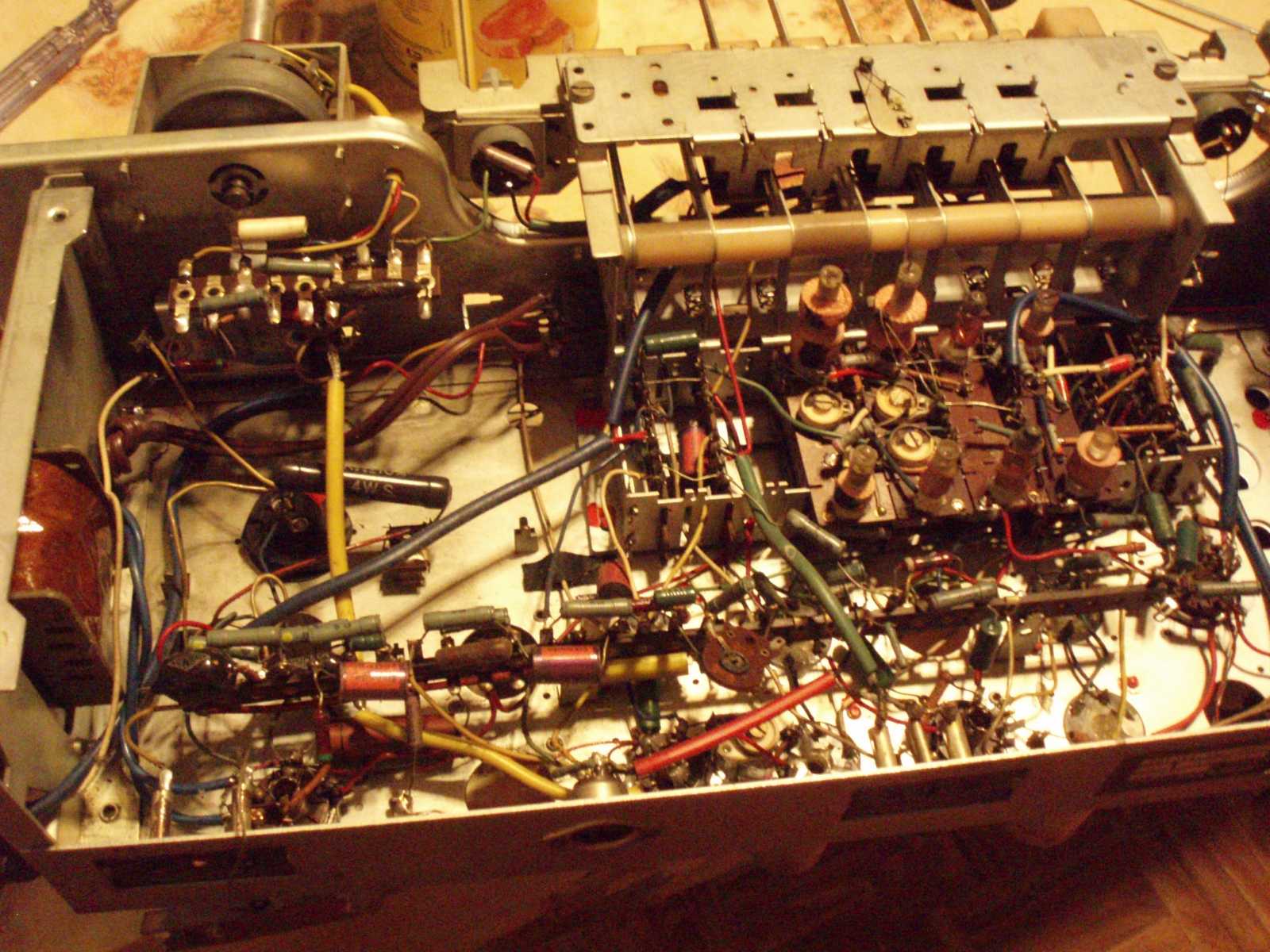

Le câblage pour terminer
Alain
| |
|
Sujet : Wega 302 Nouveau | De Jacques (webmestre) Le 05-06-2010 à 15:16 sta |
|
Ce schéma est hélas de très très médiocre qualité, limite illisible...
|
|
Sujet : Wega 302 Nouveau | De AR67 Le 05-06-2010 à 15:29 sta |
|
Bonjour Jacques ,
Désolé, je n'ai pas l'original ; ce n'est que le scan d'une copie papier.
Je pourrai éventuellement le reproduire avec Desselec 2000.
Cordialement
Alain
|
|
|
