Sujet : AMPLI EL84 Nouveau De jean-luc beulaygue  Le 31-05-2010 à 18:19 sta

    bonsoir

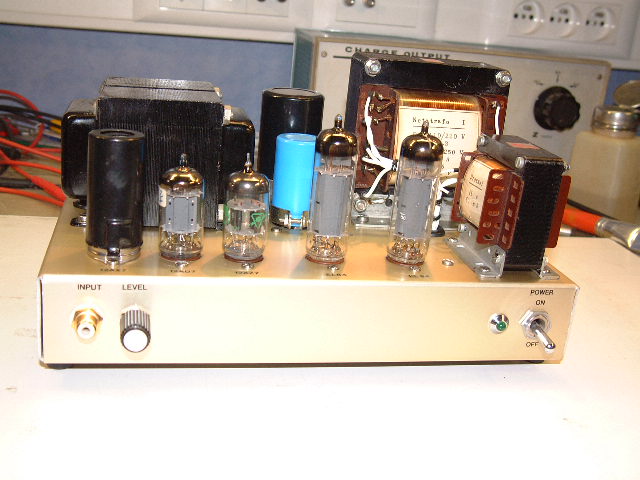

    voici le petit ampli mono que je viens de réaliser pour mon labo
    caractéristiques :
    puissance 12 WATTS RMS 10 Volts rms en sortie
    bande passante 20 / 20000 HZ à 0 DB
    équipement :
    transfo de sortie récup fisher pour 7189 sans prise d'écrans
    tubes : 2X EL84 TFK (récup mais "nickel")
    1 x 12AX7 TFK étage d'entrée
    1 x 12AU7 TFK déphaseur de SCHMITT
    1 X 12AZ7 attaque en cathodyne les EL84'S




Sujet : AMPLI EL84 Nouveau De jean-luc beulaygue  Le 31-05-2010 à 18:20 sta

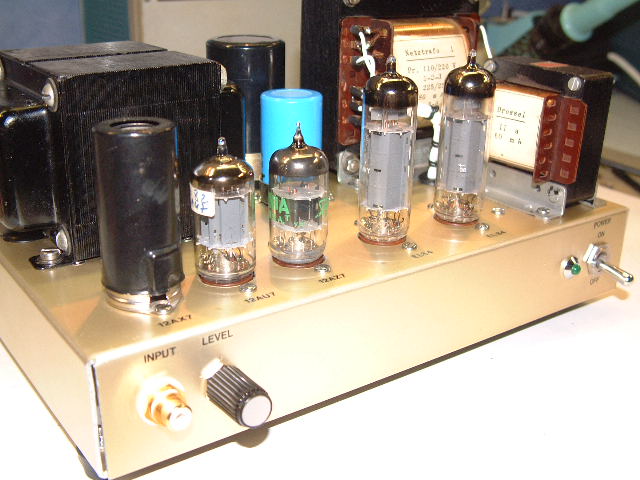

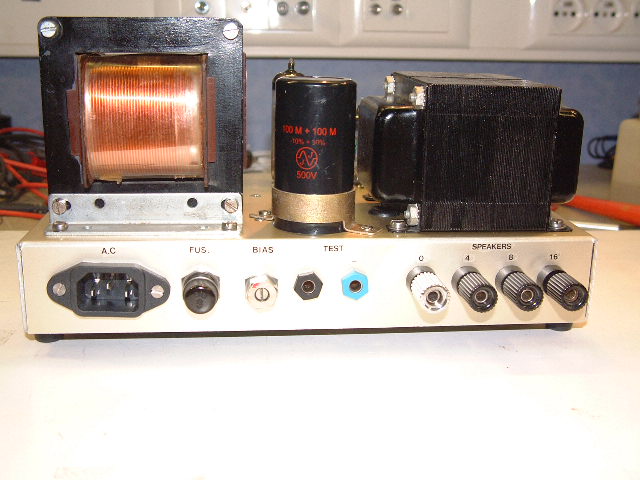

    suite photos




Sujet : AMPLI EL84 Nouveau De Paul  Le 31-05-2010 à 18:21 sta

    Sympa comme ampli !!!


Sujet : AMPLI EL84 Nouveau De Paul  Le 31-05-2010 à 18:22 sta

    A quoi sert le petit trransfo que l'on voit dessous [:??:]


Sujet : AMPLI EL84 Nouveau De jean-luc beulaygue  Le 31-05-2010 à 18:27 sta

    re

    cette ampli fonctionne en classe AB1, la polarisation est fixe, il faut du négatif, mon transfo d'alim ne me permettant pas de pouvoir avoir du négatif, j'ai utilisé un petit transfo 6V/230V branché en alim sur le 6,3V pour obtenir ma tension négative


Sujet : AMPLI EL84 Nouveau De baccialone  Le 31-05-2010 à 20:15 sta

    Une très belle réalisation ! Bravo !


Sujet : AMPLI EL84 Nouveau De Pierrot du 82  Le 31-05-2010 à 20:29 cms

Bravo pour les caractéristiques, j'espère que ça va donner des idées à ceux qui fréquentent le forum !

Et pour le câblage, tu sous-traites à la Principauté voisine ?



Sujet : AMPLI EL84 Nouveau De Paul  Le 31-05-2010 à 20:42 sta

    J'veux le même !


Sujet : AMPLI EL84 Nouveau De jean-luc beulaygue  Le 31-05-2010 à 21:01 sta

    re

    pour le cablage j'ai pas trop de mérite, j'ai cablé pendant 15 ans pour thomson csf en tant que soustraitant.
    le fil de cablage c'est du luxe âme argent isolant téflon, des restes de mes stocks quand je cablais.


Sujet : AMPLI EL84 Nouveau De Paul  Le 31-05-2010 à 21:31 sta

    Enfin bref du travail de pro, aussi bien sens propre que figuré.


Sujet : AMPLI EL84 Nouveau De Jacques Flamand  Le 31-05-2010 à 22:21 sta

    Bonsoir,

    Belle réalisation.
    Un petit schéma, pour inspiration, si possible ?

    Jacques


Sujet : AMPLI EL84 Nouveau De julienbeta  Le 05-06-2010 à 23:07 sta

    Bonsoir en effet peut_on voir le schéma SVP ? intéressant le SCHMIT suivi d'un cathodyne

    Julien


Sujet : AMPLI EL84 Nouveau De jean-luc beulaygue  Le 05-06-2010 à 23:38 sta

    re

    il faut que je fasse une mise au propre et je le mets sur le forum


Sujet : AMPLI EL84 Nouveau De Pierrot du 82  Le 06-06-2010 à 00:54 cms

Quand tu veux, Jean-Luc !

C'est pour l'édification des d'jeun's...



Sujet : AMPLI EL84 Nouveau De Paul  Le 06-06-2010 à 11:17 sta

    Je suis prêt à l'enregistrer :-D


Sujet : AMPLI EL84 Nouveau De adr66  Le 06-06-2010 à 13:00 sta

    Le châssis c'est du Hammond non ?


Sujet : AMPLI EL84 Nouveau De julienbeta  Le 18-06-2010 à 21:10 sta

    jean-luc bonsoir as-tu publié ton schéma ?


Sujet : AMPLI EL84 Nouveau De jean-luc beulaygue  Le 18-06-2010 à 21:29 sta

    bonsoir

    pas encore, je suis entrain d'apporter des modifs, sitôt fini je publie don't warry


Sujet : AMPLI EL84 Nouveau De julienbeta  Le 19-06-2010 à 13:08 sta

    warry or worry ? don't camenbert


Sujet : AMPLI EL84 Nouveau De Pierrot du 82  Le 19-06-2010 à 13:41 cms

As-tu reçu mon mail avec les photos, Jean-Luc ?

Je ne suis pas très sûr de l'adresse...



Sujet : AMPLI EL84 Nouveau De jean-luc beulaygue  Le 19-06-2010 à 14:43 sta

    salut

    worry et non pas warry....sorry

    oui pierrot gros merci, je ne l'ai pas encore vues


Sujet : AMPLI EL84 Nouveau De Pierrot du 82  Le 19-06-2010 à 19:21 cms

Attention à ton coeur !
