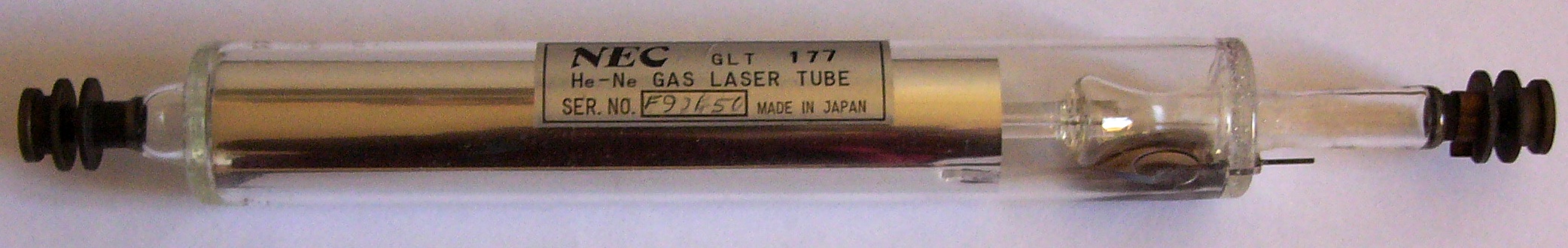

Sujet : TUBE LASER Nouveau De François Lucbert  Le 04-06-2010 à 08:27 sta Bonjour à tous, je possède ce tube laser, dont je n'ai pas l'utilité (en fait 2 mais de forme différente). Et j'ai 2 schémas pour l'alimentation des ces tubes. Si quelqu'un est intéressé en échange de ou une ou deux pièces pour postes batteries. Cordialement François

Sujet : TUBE LASER Nouveau De François Lucbert  Le 04-06-2010 à 18:08 sta Bon, pas grave si cela intéresse personne. !!

Sujet : TUBE LASER Nouveau De René  Le 04-06-2010 à 18:26 sta Sur Radiofil j'en connais au moins un que cela devrait intéresser.

Sujet : TUBE LASER Nouveau De julienbeta  Le 04-06-2010 à 19:13 sta on peut faire griller des saucisses avec ???

Sujet : TUBE LASER Nouveau De remi35  Le 04-06-2010 à 19:54 sta Oui, il y a effectivement un spécialiste sur RFL, mais il ne semble pas avoir posté depuis quelques temps.

Sujet : TUBE LASER Nouveau De François Lucbert  Le 06-06-2010 à 14:12 sta Merci Remi35, j'ai envoyé la même chose sur RFL. En fait se sont des tubes pour envoyer un rayon laser (genre boite de nuit !) Un peu similaire aux niveaux utilisant cette technique, sauf qu'ils sont puissants. Ils peuvent être utilisés pour un guidage en astronomie. Mais de là à faire griller des saucisses !! de bonnes perforations bien net.

Sujet : TUBE LASER Nouveau De Paul  Le 06-06-2010 à 14:23 sta Si personne n'en veux et que l'alimentation se fait avec des composants classiques, je veux bien bidouiller avec. Je sais tout de même que des précautions s'imposent : ne pas regarder le faisceau dans les yeux et éviter de pointer n'importe quoien fonction de la puissance Pour comparer avec ceux à piles qu'on trouve dans le commerce et qui font 1mW celui là sort combien ?

Sujet : TUBE LASER Nouveau De dubus  Le 06-06-2010 à 18:42 sta Ben ,moi je serais bien interressé par un exemplaire,pour etoffer ma micro-collection de tubes... Klystron,grosse triode ,et autre tubes avec des tetons partout...par contre je ne vois pas contre quoi je pourrais echanger.... Des pieces pour postes batteries,j'ai pas grand chose,sauf peut etre des cv... Quant a faire quelque chose avec ces tubes laser..... Bravo ,Paul ,pour tous tes projets.... Apres avoir transformé un oscillo en TV,puis un Minitel a lampes,te voici dans les experimentations laser...! Vas-y Paul,realise au moins,un de tes projets,jusqu'au bout..... Ne fais pas comme moi,n'attends pas quelques decennies pour le faire...

Sujet : TUBE LASER Nouveau De Paul  Le 06-06-2010 à 19:10 sta Ben en fait souvent ils n'aboutissent pas tout de suite (mais ils aboutissent quand même) car je n'ai pas le temps ou l'argent (qui a dit que c'était la même chose ? ) Mais je ne poste pas les résultats. Mais je trouverai ça rigolo, un soir brumeux, de pointer le faisceau vers le ciel depuis le Velux, puis de descendre dans le jardin pour voir "jusqu'où ça va"...

Sujet : TUBE LASER Nouveau De François Lucbert  Le 06-06-2010 à 19:20 sta Pour Paul, je n'en sais trop rien car je n'ai pas trouvé grand chose sur le net. Assurément, ne pas regarder le faisceau, car après pour souder beaucoup plus difficile Les dimensions sont 27.5 cm de long 3 cm de diamètre. Sur le schéma les tensions sont de 1700v !! La personne qui s'en séparait, me disait que l'on pouvait faire une réflexion du faisceau sur les nuages !! Pour Dubus J'ai 2 tubes un peu différents vous pouvez vous les partager (je ferais une photo du second). Je ne suis pas fixé sur un troc en fait, c'est à votre bon coeur ! et je ne suis pas pressé.

Sujet : TUBE LASER Nouveau De François Lucbert  Le 06-06-2010 à 19:58 sta voilà j'ai trouvé cette documentation avec les caractéristiques. Réf: NEC GLT 177 HeNe GasLaser Tube

Sujet : TUBE LASER Nouveau De Gaet1001  Le 06-06-2010 à 20:01 sta Tu pratiques les opérations au laser "maison" ? Car j'en ai un peu marre d'être myope... LOL

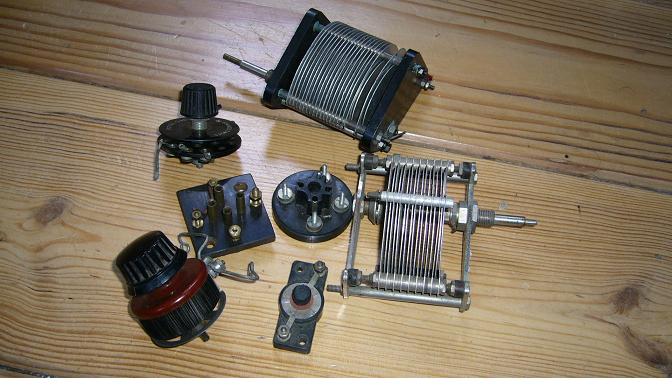

Sujet : TUBE LASER Nouveau De dubus  Le 06-06-2010 à 20:03 sta Monsieur Francois, Voici ce que je peux vous offrir pour l'un de ces tubes... Si vous etes d'accord,pas sur que je puisse vous envoyer ca tout de suite ,je serais absent de chez moi toute cette semaine.... Mais puisque vous n'etes pas trop pressé...

Sujet : TUBE LASER Nouveau De François Lucbert  Le 06-06-2010 à 21:31 sta Pour répondre à Gaëtan, Pour les jeunes l'opération est simple et pas trop cher ! Pour moi, je dois greffer des culs de bouteille !! Pour Dubus, Pas de soucis, coordonnées par courriel. je vous fournis les 2 schémas + la petite doc pas trop lisible sur le site, les composants sont simples à trouver. je confirme pas pressé. PS, si Paul est intéressé au passage pour le second ? cordialement François

Sujet : TUBE LASER Nouveau De Paul  Le 06-06-2010 à 22:07 sta Ben, vu les tensions en jeu... Je ne vois pas très bien comment les obtenir... Mais si il y a une manière simple, alors why not. L'intensité n'est pas trop énorme (5mA) et cela doit être assez puissant, à ce que j'ai pu comprendre...

Sujet : TUBE LASER Nouveau De dubus  Le 06-06-2010 à 22:52 sta Francois, Voila,c'est fait je vous ai envoyé mes coordonnées par mail, J'attends les votres maintenant... Merci a vous!

Sujet : TUBE LASER Nouveau De julienbeta  Le 06-06-2010 à 23:08 sta Bonsoir PAUL j'ai un laser de ce genre (un kit acheté il y a bien longtemps) Le transfo d'alim fait 700 volts je crois de mémoire, et ensuite il y a un multiplicateur de tension avec diodes et condensateurs. Je ne me souviens plus le nombre d'étages et je ne sais plus du tout ou est l'engin. Cela dit, comme j'habitais en montagne, je sortais mon laseur quand la neige tombait ... il est rouge) ... effet superbe ! cela porte assez loin par temps clair mais la tâche s'élargit pas mal avec la distance ... on le voyait jusqu'à un bon kilomètre ! Mais attention ! haute tension ! Cordialement Julien

Sujet : TUBE LASER Nouveau De Gaet1001  Le 06-06-2010 à 23:17 sta Si un avion s'écrase dans le coin on saura que Paul aura aveuglé le pilote...

Sujet : TUBE LASER Nouveau De filoch...ailleurs.  Le 07-06-2010 à 00:36 sta Bonsoir a tous ,et a PAUL, OU un "satellite" dans le jardin !le père sera comptant Filoch.....

Sujet : TUBE LASER Nouveau De Paul  Le 07-06-2010 à 08:58 sta Bonjour, et merci pour toutes ces infos ! Je crois que je vais laisser le laser à d'autres personnes plus compétentes... J'ai peur de faire des bêtises avec Et après tout, on peut trouver des diodes laser en Chine pour moins de 50 et d'une puissance presque équivalente !

Sujet : TUBE LASER Nouveau De François Lucbert  Le 07-06-2010 à 09:43 sta Bonjour Paul, Mes 2 tubes font 30 cm de long +/- et surement puissant. Et vous avez raison cela est pour des gens plus calé en technique. Rien que le schéma de l'alim me rebute !! Et puis rien que pour mes postes la HT je fais attention . . . alors 1,7kv, voir plus, je ne m'aventure pas dans cette technique. bonne journée

Sujet : TUBE LASER Nouveau De julienbeta  Le 07-06-2010 à 19:12 sta Rassurez-vous : aucune intervention ni réglage n'est nécessaire sous tension avec ces trucs. Des câbles bien isolés (câbles de THT par exemple), un bon boitier en plastique pour contenir l'alim et le tube, le tout raccordé hors tension .. on ferme la boite et on allume (faut faire un trou pour sortir le bout du collimateur pour que le laser sorte bien sûr). Cordialement Julien

Sujet : TUBE LASER Nouveau De zeltron  Le 07-06-2010 à 20:48 sta Bonjour, un bon moyen , relativement simple, d'alimenter ce type de tube : Un NE 555 , commandant un montage articulé autour d ' un "BU lignes" , suivi d'un transfo lignes et THT issu d'un vieux TVC a transistors des années 1970 (genre TVC5 Philips) mais utilisé sans le tripleur (redressement par diodes THT a prévoire) Le cablage THT sera a faire soit avec du fil de clip d'anode de CRT ( a récupérer sur vieux TV, prendre le fil allant à la "tétine" ) de TVC , ou a défaut avec du fil d'électrode d'allummage de brûleur fioul ! P/S/Z

Sujet : TUBE LASER Nouveau De zeltron  Le 07-06-2010 à 20:54 sta Nota : si je précise "sans le tripleur" c'est qu'il faut une THT bien plus basse qu'en TV (quoique de 1500 a 10 000V selon type et puissance du tube) et un débit plus élevé ( le tripleur d'un TVC fait perdre beaucoup de débit ...on peut espérer 4 à 5 mA sans tripleur , et a peine 1 mA avec tripleur) Bon, certains vont crier "oh sacrilège" a propos de l'idée de démiauler des vieux TVC pour récupérer des transfo THT et des BU lignes ... P/S/Z

Sujet : TUBE LASER Nouveau De adr66  Le 07-06-2010 à 21:31 sta Démiauler ça vient de quelle planète ??

Sujet : TUBE LASER Nouveau De FLO13  Le 07-06-2010 à 21:32 sta "Félix the cat"? flo

Sujet : TUBE LASER Nouveau De dubus  Le 07-06-2010 à 21:45 sta Bonsoir atous... Francois,j'ai bien recu vos coordonnées et le petit colis a été déposé cet aprem a la poste...je vous ai evoyé un mail aussi... Zeltron,si jamais l'un de ces tubes arrive chez moi,je ne pense pas en faire grand chose...mais apres tout ce serais peut etre rigolo d'arriver a le faire fonctionner! Merci pour tous vos commentaires techniques et sugestions,en tous cas! J'ai récuperé ,il y a peu dans l' entreprise ou je bosse(aucun rapport avec radio ou electricité),une .. ."Boite de Claquage" A quoi cela pouvait-il servir?....Test d'isolement ou de condos? En tout cas ce truc pouvait delivrer 3Kv et 500 Ma !! Boite en chene bouffée aux mites,un gros transfo HT noyé dans de la resine et un transfo variable genre "variac" que j'ai nettoyé et qui fonctionne maintenant.. 0 a 260 V ,1,6 A ,c'est marqué dessus.... C'est pour ce transfo que j'ai recuperé la boite...gratoche! Mais en essayant de remettre en service le tout....je pourrais peut etre alimenter ce tube laser? A condition que le transfo HT moulé ne soit pas HS.. Bavardages,questions et elucubrations d'un ado attardé,peut etre,mais on peut pas etre champion en tout,...Hein?..

Sujet : TUBE LASER Nouveau De dubus  Le 07-06-2010 à 21:51 sta Démiauler,depiauter:vocabulaire technique regionnal..... Mais je croyais que les THT se vendais par paquet de dix,pour rien avec l'avennement des ecrans plats.....

Sujet : TUBE LASER Nouveau De zeltron  Le 07-06-2010 à 21:53 sta Bonjour, le mot "démiauler" en argot technique , est initialement un terme d'argot informatique voulant dire "disséquer" des données, les comprendre, les réordonner autrement ... Par extension, on peut dire que "démiauler" un appareil électronique consiste a le dépiauter , tout en analysant la fonction des éléments qu'on dépiaute, pour les réutiliser ailleurs réagencé autrement ( c'est un peu différent de "désourser" qui signifie plutôt dépiauter sauvagement sans comprendre et sans idée précise de ré-emploi ) démiauler me parait un terme, certe argotique, mais bien adapté au cas précis de la "cannibalisation" d'un téléviseur couleur en vu de réutiliser son étage final lignes et son transfo THT en vu d'une autre application, comme celle d'alimenter un tube laser ... P/S/Z

Sujet : TUBE LASER Nouveau De François Lucbert  Le 07-06-2010 à 23:14 sta Bonsoir à tous, Je ne pensais pas que 2 tubes lasers pouvaient faire un si long post !! fichtre. Mais j'ai fait un heureux. Démiauler un appareil, j'aime bien ; et la "cannibalisation" me fait toujours un peu penser à du "carnage" certes le mot ne conviens pas tout à fait. Un démontage en vue de récuperer des pièces. Enfin bref, pas grave dès l'instant que tout le monde y trouve son bonheur. FL

Sujet : TUBE LASER Nouveau De FLO13  Le 07-06-2010 à 23:59 sta Paul veut jouer "Dark Vador" avec son laser? Flo

Sujet : TUBE LASER Nouveau De julienbeta  Le 08-06-2010 à 01:51 sta sans doute le sabre LASER de Dark Vador .... avec en plus un TAZER intégré spécial police ...redoutable !
