| Sujet : Restauration d'un radiola 427 A Nouveau | De méric Le 15-06-2010 à 18:30 sta |
|
Bonjour
J'essaye de remettre en route un radiola 427 A équivalent au philips 834 AS. J'ai corrigé tous les défauts qui m'étaient évidents, et je butte sur un problème de tensions. L'appareil est actuellement équipé des tubes e447 au lieu de e455 d'origine, e446 à la place de e452 d'origine, e499 d'origine, e443h en remplacement de la c443 d'origine, et une 506 en valve.
Tous les tubes sont contrôlés sur métrix, et ne semblent pas présenter d'anomalie.
La tension mesurée avant filtrage est de 254 volts, et elle est de 245volts après la self de filtrage. Toutes les tensions sont conformes au schéma existant sur ce site, ou dans le cd de radiofil, sauf 2 : la tension plaque de la e499 avoisine les 200 volts alors qu'elle devrait s'établir à 50 volts. La tension au point milieu des hautes tensions est de 65 volts alors qu'elle devrait être de 35.
J'ai beau chercher, je ne trouve pas de solution. Les capa de filtrage sont neuves, (2x22µF), de même que celles de la boîte de capa, et aussi le condensateur de la plaque de la c443. toutes les résistances ont été mesurées et sont bonnes....
Si vous avez des "tuyaux" ou des infos me permettant d'avancer vers une solution, je serai content de les mettre en pratique.
eric
|
|
| Sujet : Restauration d'un radiola 427 A Nouveau | De pierre Le 16-06-2010 à 18:03 sta |
|
Bonjour,
je ne sais pas d'où viennent les valeurs de tensions dont vous parlez. J'ai un 428A qui marche correctement, équipé des lampes :
TE55-TE52-TE99-TC43-506 et voici les tensions que j'ai relevées en fonctionnement :
+HT après filtre : +230
- polar (sur - du premier condo) : -42
- polar TC43 : -27
+écran TE55 : +89
+ écran TE52 : +130
+ anode TE99 : +168
+ cathode TE99 : +1,8
(ma TE99 est un peu fatiguée, mais ça fonctionne encore très bien)
Ces postes arrivent à fonctionner correctement même si les lampes sont passablement usées.
Ce qui veut dire que les tensions peuvent tout à fait varier sans pour autant provoquer un total dysfonctionnement
D'ailleurs, je doute de la valeur de 50V sur l'anode de la E499 : elle est montée en détectrice plaque et non grille, donc il lui faut une assez forte tension d'anode et une bonne polar pour bien fonctionner, et pas 50V (cette valeur serait plutôt bonne pour une détection grille)
|
|
| Sujet : Restauration d'un radiola 427 A Nouveau | De MERIC Le 16-06-2010 à 21:12 sta |
|
Bonsoir pierre
merci pour votre réponse. Je vous joins le lien du schéma sur lequel je me suis appuyé pour mon "chantier".
pour les mesures d'écrans, voici mes valeurs : 85 volts sur la e 455 (remplacée par une 447), et 105 volts sur la e452, (remplacée par e446).
Apparemment, le schéma montre bien une détection plaque (anode).
| |
|
| Sujet : Restauration d'un radiola 427 A Nouveau | De JCN Le 16-06-2010 à 22:00 sta |
|

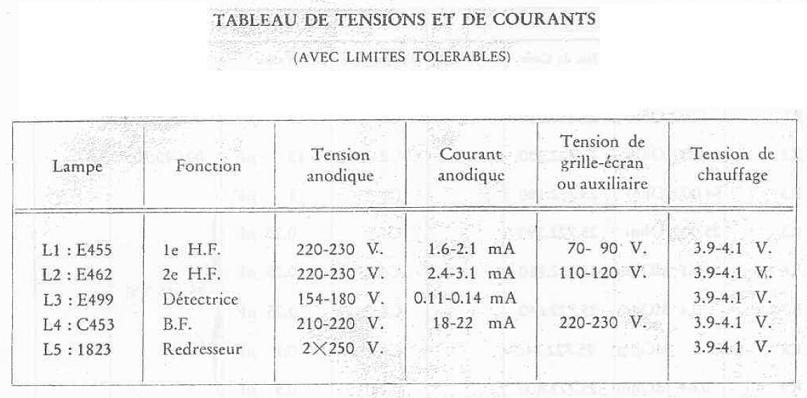

Il doit s'agir d'une erreur d'imprimerie, car la doc Philips du 834 indique 150V pour la plaque de la E499 et non 50V.
| |
|
| Sujet : Restauration d'un radiola 427 A Nouveau | De JCN Le 16-06-2010 à 22:01 sta |
|
154 à 180V pour être précis.
|
|
| Sujet : Restauration d'un radiola 427 A Nouveau | De MERIC Le 17-06-2010 à 09:26 sta |
|
Merci.
j'avais pensé à une erreur, mais sans trop y croire. Grâce à vous elle est confirmée.
La tension mesurée sur l'anode de ma e499 est tout de même de 198 volts alors que le transfo du poste est sous alimenté ; (réglé sur 135 volts, à cause d'une coupure du primaire sur une partie du bobinage), et alimenté par un autotransfo délivrant 125 volts. Faut il envisager quelque chose, ou passer outre ?
Par ailleurs, depuis la publication de mes premières mesures, j'ai remplacé une capa de 250 pico, (c18 sur le schéma), et bizarrement les tensions des écrans des tubes HF ont un peu chuté.
68 volts pour la e455 (E446 pour moi) et 94 volts pour la e452 (e447 pour moi). est ce qu'il faut que je m'inquiète ?
enfin, sur la e443, je mesure 236 volts sur l'anode et 248 volts sur l'écran ce qui semble très bien...
|
|
|
